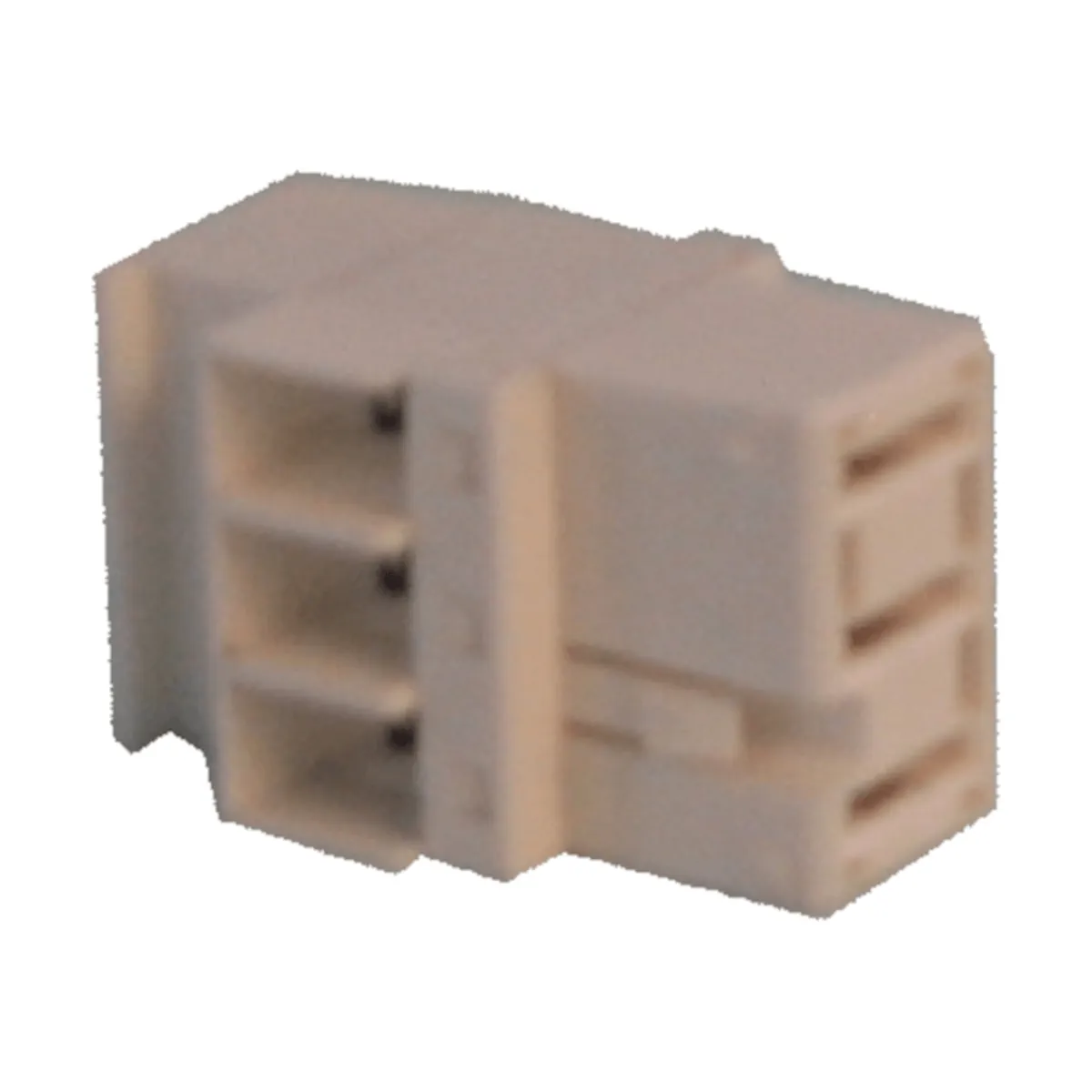

AGG3.710 Zestaw wtyczek podłączeniowych do sterownika palnika LME7.., 1 komplet

AGG3.710 to kompletny zestaw złączy przeznaczony do sterowników palnika Siemens LME75/LME76. Zestaw obejmuje złącza w standardach RAST5 oraz RAST3.5 i dostarczany jest jako pojedyncze opakowanie (single pack).

Najważniejsze cechy

• Producent: Siemens
• Model / typ: AGG3.710
• Numer katalogowy (Article no.): BPZ:AGG3.710
• Rodzaj: zestaw złączy (connector set)
• Standard złączy: RAST5 oraz RAST3.5
• Pakowanie: pojedyncze (single pack)
• Przeznaczenie: do sterowników palnika LME75/LME76

Zastosowanie

Zestaw AGG3.710 służy jako akcesorium montażowo-połączeniowe do sterowników palnika LME75/LME76, umożliwiając wykonanie połączeń elektrycznych z wykorzystaniem złączy RAST5 i RAST3.5.

Podsumowanie

Siemens AGG3.710 to praktyczny, kompletny zestaw złączy RAST5 i RAST3.5 w wersji single pack, dedykowany do zastosowań ze sterownikami palnika LME75/LME76.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt stanowi komplet złączy AGG3.710 przeznaczony do współpracy z urządzeniami Siemens LME75/LME76.
• Montaż i podłączenie wykonywać wyłącznie zgodnie z dokumentacją urządzenia, do którego zestaw jest przeznaczony.
• Montaż, podłączenie i prace serwisowe powinny być wykonywane przez wykwalifikowany personel.
• Przed rozpoczęciem montażu lub podłączenia należy odłączyć zasilanie urządzenia współpracującego.
• Złącza należy stosować wyłącznie z kompatybilnymi terminalami i gniazdami przewidzianymi dla LME75/LME76.
• Połączenia należy wykonywać z zachowaniem właściwych przekrojów przewodów wskazanych w dokumentacji urządzenia: dla złączy RAST5 do maks. 2,5 mm², a dla złączy RAST3.5 zgodnie z zakresem od 0,14 mm² do 1,5 mm² lub z tulejką od 0,25 mm² do 1,0 mm².
• Należy zachować zalecaną długość odizolowania przewodów: około 8 mm dla połączeń RAST5 oraz około 7 mm dla połączeń RAST3.5.
• Śruby zacisków należy dokręcać zgodnie z wartościami z dokumentacji: 0,5 Nm dla połączeń RAST5 oraz 0,25 Nm dla połączeń RAST3.5.
• Izolacja przewodów użytych ze złączami musi być dostosowana do temperatury pracy oraz warunków środowiskowych instalacji.
• Produkt należy użytkować wyłącznie w warunkach środowiskowych dopuszczonych dla współpracującego systemu: bez kondensacji, bez oblodzenia i bez wnikania wody.
• Nieprawidłowy montaż lub podłączenie może spowodować uszkodzenie urządzenia współpracującego oraz pogorszenie działania funkcji bezpieczeństwa.

Pliki do pobrania:
AGG3.710 Karta katalogowa
