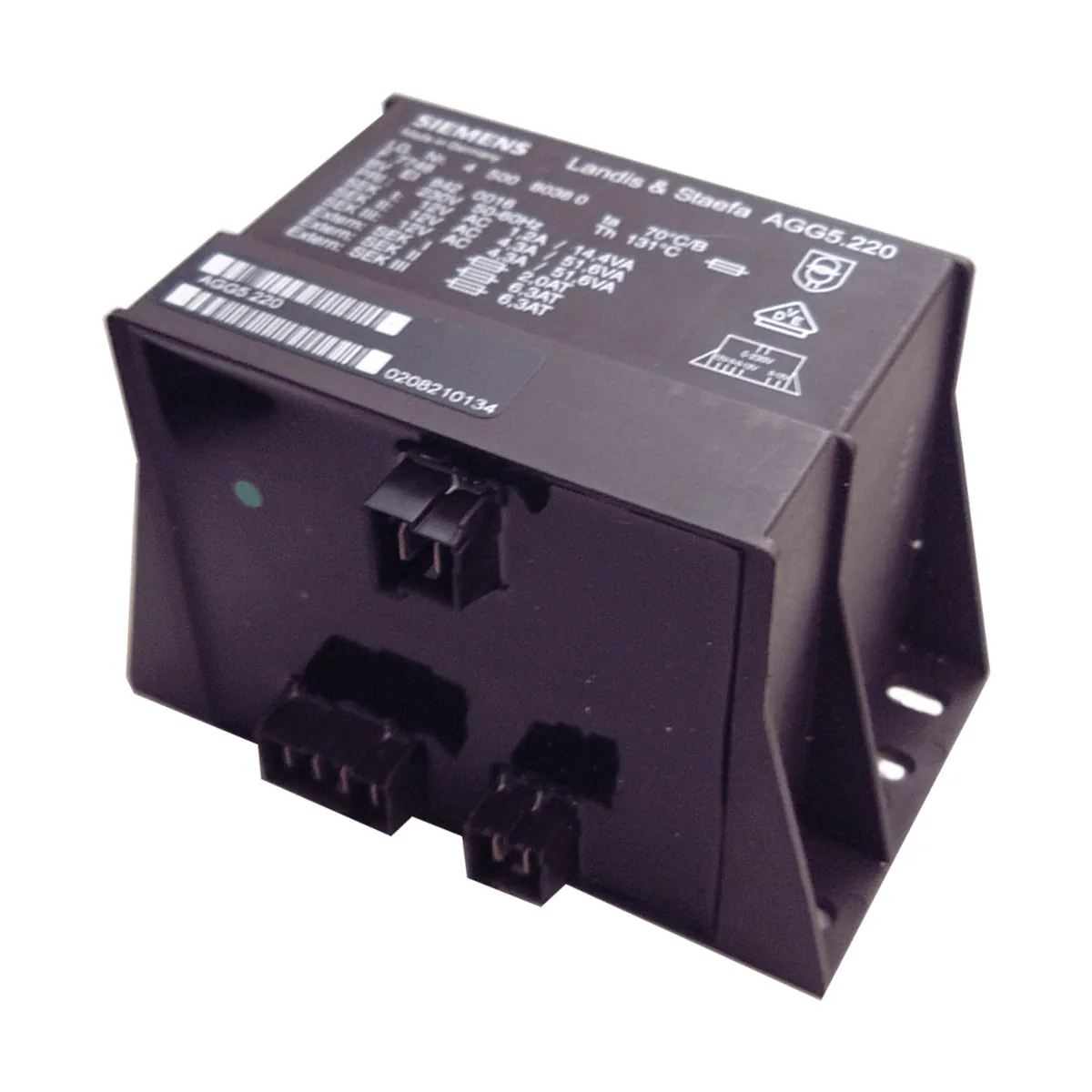

AGG5.220 Transformator sieciowy do zasilania dodatkowych urządzeń na magistrali CAN bus w systemie zarządzania palnikiem LMV5..

AGG5.220 to transformator z serii AGG5.2 przeznaczony do zastosowań w systemie zarządzania palnikiem Siemens LMV5.... Wersja AGG5.220 jest zasilana z sieci AC 230 V i udostępnia napięcia wtórne 12 V~ w układzie 3 niezależnych wyjść (jedno wyjście 12 V~ oraz drugie wyjście 2 x 12 V~).

Najważniejsze cechy

• Producent: Siemens
• Model: AGG5.220
• Typ urządzenia: transformator (seria AGG5.2) do systemu LMV5...
• Napięcie zasilania (strona pierwotna): AC 230 V
• Napięcia wtórne: 12 V~ oraz 2 x 12 V~ (łącznie 3 wyjścia 12 V~)

Zastosowanie

AGG5.220 jest przeznaczony do zasilania elementów systemu LMV5... pracujących z napięciem 12 V~, w tym zasilania magistrali/systemowych komponentów wymagających zasilania 12 VAC.

Dane techniczne

• Strona pierwotna: AC 230 V
• Strona wtórna: 12 V~ (3 wyjścia: 1 x 12 V~ oraz 2 x 12 V~)

Podsumowanie

Siemens AGG5.220 to transformator do systemu LMV5... z zasilaniem AC 230 V i zestawem wyjść 12 V~ (łącznie 3 wyjścia), przeznaczony do realizacji zasilania obwodów 12 VAC w ramach instalacji z automatyką palnikową Siemens.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt jest transformatorem systemowym AGG5.220 przeznaczonym do pracy z systemem zarządzania palnikiem LMV5.
• Napięcie strony pierwotnej: AC 230 V, 50/60 Hz.
• Napięcie strony wtórnej: 12 V~ (3x).
• Urządzenie elektryczne. Montaż, podłączenie i uruchomienie należy wykonywać zgodnie z dokumentacją producenta oraz właściwym schematem połączeń.
• Przed rozpoczęciem montażu, podłączenia lub prac serwisowych należy odłączyć zasilanie.
• Stosować wyłącznie w sieciach z uziemieniem.
• Połączenia elektryczne należy wykonywać z zachowaniem przewodu ochronnego PE oraz zgodnie z oznaczeniami zacisków i wymaganiami systemu.
• Nieprawidłowe podłączenie napięcia zasilania lub obwodów wtórnych może spowodować uszkodzenie urządzenia lub nieprawidłową pracę instalacji.
• Produkt należy stosować wyłącznie w konfiguracjach przewidzianych przez producenta dla systemu LMV5.
• Eksploatować wyłącznie w warunkach środowiskowych określonych w dokumentacji systemu: temperatura od -20°C do +60°C, wilgotność względna poniżej 95%.
• Niedopuszczalne są: kondensacja, oblodzenie oraz wnikanie wody do urządzenia.
• Instalacja na wysokości do 2000 m n.p.m.

Pliki do pobrania:
AGG5.220 Karta katalogowa
