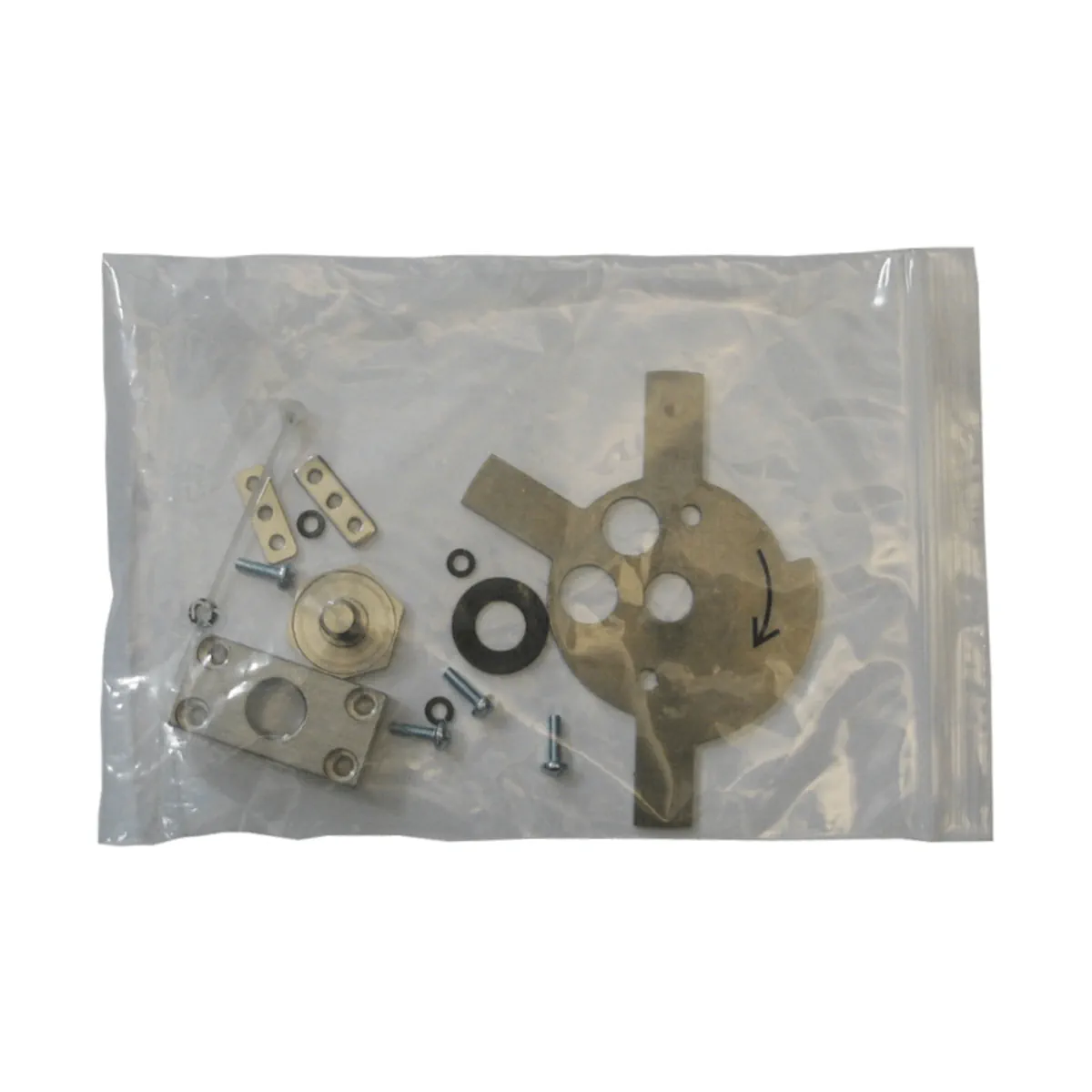

AGG5.310 Zestaw czujnika prędkości do sterownika palnika LMV52.., zawiera tarczę o średnicy 50mm, czujnik prędkości i akcesoria montażowe

AGG5.310 to zestaw akcesoriów do kontroli prędkości przeznaczony do systemów zarządzania palnikiem. W komplecie znajduje się tarcza czujnika Ø 50, czujnik oraz zestaw montażowy, co ułatwia przygotowanie instalacji do realizacji funkcji kontroli prędkości.

Najważniejsze cechy

• Producent: Siemens
• Model: AGG5.310
• Typ: zestaw akcesoriów – kontrola prędkości (speed control)
• Zastosowanie: do systemów zarządzania palnikiem
• Numer artykułu: BPZ:AGG5.310

Zastosowanie

Zestaw AGG5.310 służy jako akcesorium do realizacji funkcji kontroli prędkości w aplikacjach z systemami zarządzania palnikiem.

W skład zestawu wchodzi

• tarcza czujnika o średnicy Ø 50,
• czujnik,
• zestaw montażowy.

Dane techniczne

• Średnica tarczy czujnika: Ø 50

Montaż

• Montaż zgodnie z instrukcją montażu M7550.1 (74 319 9322 0).

Podsumowanie

Siemens AGG5.310 to praktyczny zestaw akcesoriów do kontroli prędkości dla systemów zarządzania palnikiem, zawierający tarczę czujnika Ø 50, czujnik oraz elementy montażowe.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: AGG5.310 – zestaw akcesoriów do kontroli prędkości, zawierający tarczę czujnika Ø50, czujnik oraz zestaw montażowy.
• Należy bezwzględnie przestrzegać instrukcji montażu producenta.
• Nieprawidłowy pomiar prędkości silnika może prowadzić do niebezpiecznych warunków spalania.
• Przed wprowadzaniem jakichkolwiek zmian w silniku należy skontaktować się z dostawcą silnika w sprawie warunków gwarancji.
• Przed montażem należy zdjąć osłonę ochronną silnika. Maksymalna grubość siatki osłony: 2 mm.
• Tarcza czujnika musi być montowana z uwzględnieniem kierunku obrotów silnika.
• Podczas montażu tarczy czujnika należy zastosować sprężynę talerzową zgodnie z instrukcją producenta.
• Śrubę mocującą M8 x 12 mm należy dokręcić kluczem SW22 momentem od 3 Nm do 6 Nm.
• Po montażu należy ponownie założyć osłonę ochronną i upewnić się, że została prawidłowo zamocowana.
• Po ustawieniu czujnika należy zachować odstęp między czujnikiem a tarczą czujnika 2 mm ±0,1 mm oraz zabezpieczyć czujnik nakrętką kontrującą.
• Przed uruchomieniem należy ręcznie obrócić wał silnika z tarczą czujnika o jeden pełny obrót, aby upewnić się, że nie występuje mechaniczny kontakt między tarczą czujnika a czujnikiem.
• Przewód czujnika należy prowadzić oddzielnie i podłączyć zgodnie z dokumentacją producenta.
• Co najmniej raz w roku należy sprawdzić prawidłowe osadzenie tarczy czujnika, śruby mocującej, podstawy czujnika oraz samego czujnika; w razie potrzeby należy ponownie wyregulować elementy.

Pliki do pobrania:
AGG5.310 Karta katalogowa
AGG5.310 Instrukcja montażu
