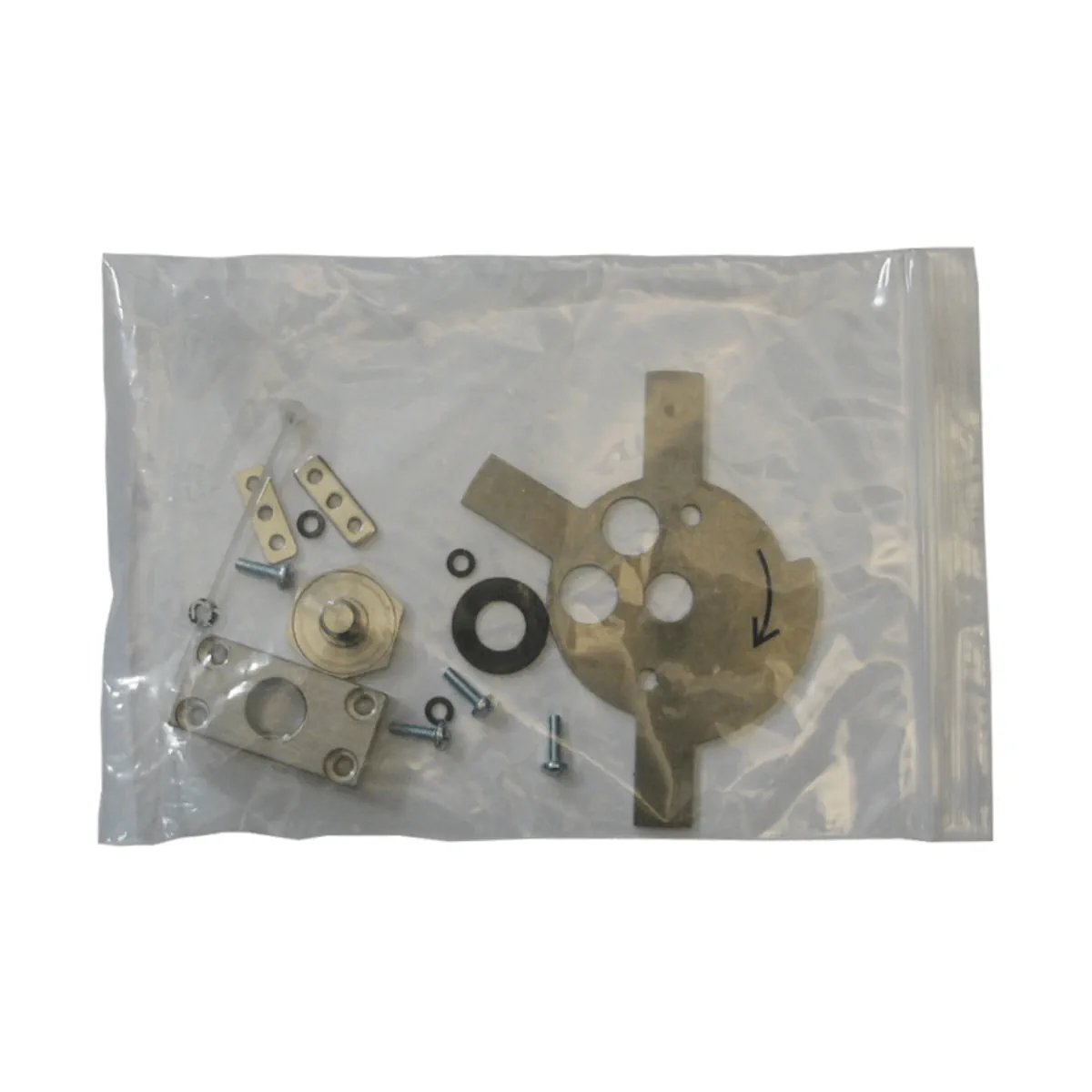

AGG5.315 Zestaw czujnika prędkości do sterownika palnika LMV52.., zawiera tarczę o średnicy 92mm, czujnika prędkości i akcesoria montażowe

AGG5.315 Zestaw czujnika prędkości do sterownika palnika LMV52.., zawiera tarczę o średnicy 92mm, czujnika prędkości i akcesoria montażowe

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt jest przeznaczony do stosowania zgodnie z dokumentacją montażową producenta jako element układu pomiaru prędkości obrotowej.
• Montaż należy wykonywać ściśle według instrukcji producenta. Nieprawidłowy pomiar prędkości obrotowej silnika może prowadzić do niebezpiecznych warunków spalania.
• Przed wprowadzaniem jakichkolwiek zmian w silniku należy skontaktować się z dostawcą silnika w sprawie warunków gwarancji.
• Produkt AGG5.315 należy stosować wyłącznie w odpowiednim zakresie zastosowania przewidzianym przez producenta, tj. z dużą tarczą czujnika o średnicy 70 mm dla wałów napędowych o średnicy 51...70 mm.
• Podczas montażu należy zachować wskazany przez producenta kierunek montażu tarczy czujnika zgodny z kierunkiem obrotów silnika.
• Elementy montażowe należy instalować zgodnie z wymaganiami producenta, w tym z zastosowaniem sprężyny talerzowej i podkładek sprężystych w wymaganych miejscach.
• Śrubę mocującą M8 x 12 mm należy dokręcić momentem od minimum 3 Nm do maksimum 6 Nm. Nieprzestrzeganie wymaganego momentu dokręcania może spowodować nieprawidłowe zamocowanie elementu.
• Po montażu należy ustawić odstęp między czujnikiem a tarczą czujnika na 2 mm ±0,1 mm oraz zabezpieczyć czujnik nakrętką kontrującą zgodnie z instrukcją producenta.
• Po zakończeniu montażu należy sprawdzić, czy pomiędzy tarczą czujnika a czujnikiem nie występuje kontakt mechaniczny, obracając wał silnika o pełny obrót.
• Przewód czujnika należy prowadzić oddzielnie i zabezpieczyć zgodnie z instrukcją producenta.
• Po zakończeniu montażu należy ponownie założyć osłonę ochronną silnika i upewnić się, że jest prawidłowo zamocowana. Maksymalna grubość siatki osłony wskazana przez producenta wynosi 2 mm.
• Raz w roku należy sprawdzić prawidłowe zamocowanie tarczy czujnika, śruby mocującej, podstawy czujnika oraz samego czujnika; w razie potrzeby należy ponownie wyregulować ustawienie.

Pliki do pobrania:
AGG5.315 Karta katalogowa
AGG5.315 Instrukcja montażu
