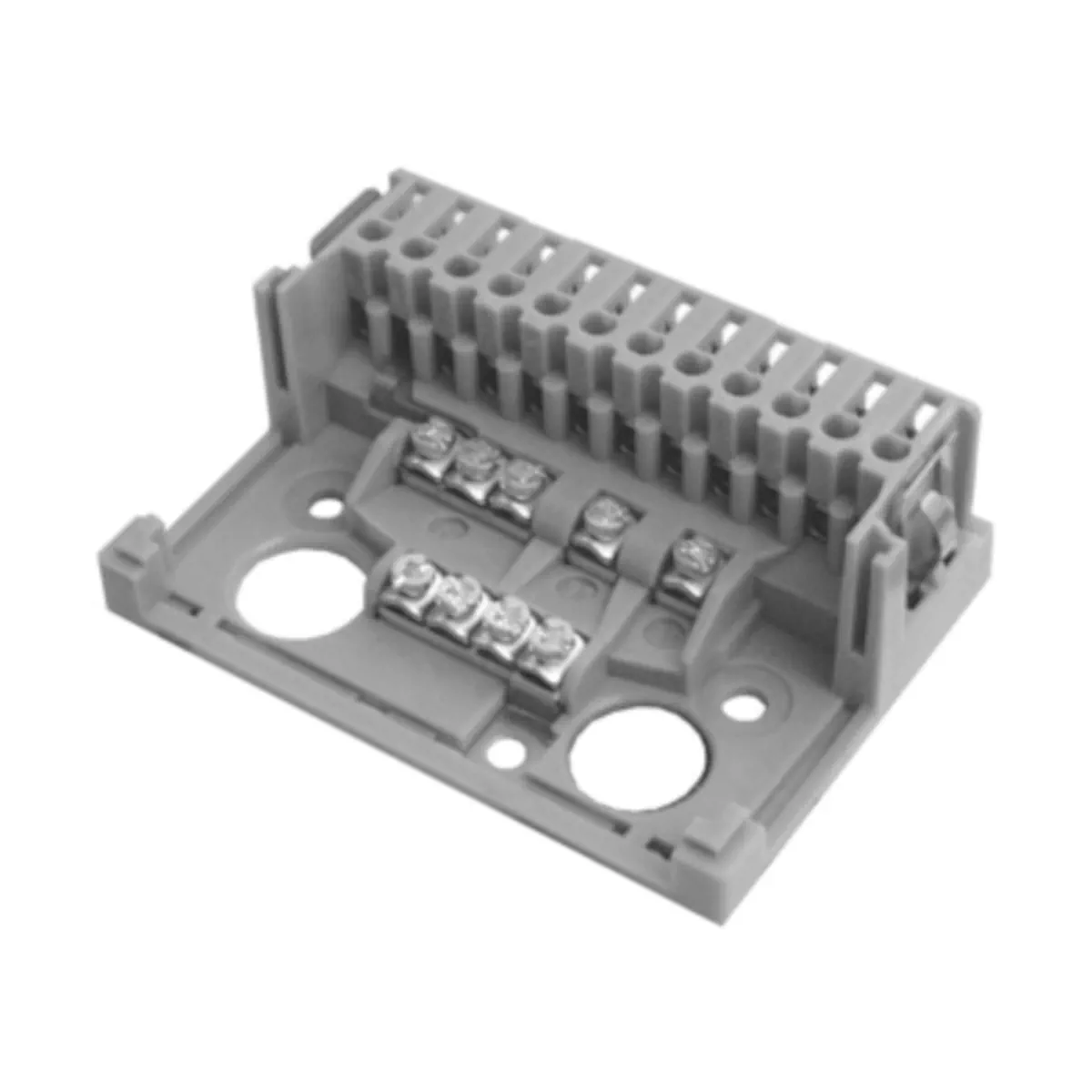

AGK11 Podstawa montażowa do podłączenia małych czujników do sterowników palników LGA.. LGB.. LME.. LMO.. LOA..

AGK11 to podstawa wtykowa (plug-in base) firmy Siemens, przeznaczona jako akcesorium przyłączeniowe do podłączania małomocowych sterowników palnika oraz zabezpieczeń płomienia do instalacji spalania. Wersja AGK11 jest przewidziana do zastosowań ze sterownikami palnika sterowanymi fazowo i może współpracować z uchwytami wprowadzania przewodów, które zatrzaskują się na podstawie (np. AGK65 lub AGK66).

Najważniejsze cechy

• Producent: Siemens
• Model: AGK11
• Nr artykułu: BPZ:AGK11
• Typ: podstawa wtykowa do podłączeń elektrycznych sterownika palnika
• Zastosowanie: podłączanie małomocowych sterowników palnika i zabezpieczeń płomienia do instalacji spalania
• Do sterowników palnika: sterowanych fazowo (phase-controlled)
• Kompatybilność (rodziny urządzeń): LFS1, LGA, LGB, LOA, LME, LMO
• Kolor: czarny
• Materiał: tworzywo sztuczne odporne na uderzenia i wysoką temperaturę
• Zaciski i wyprowadzenia: 12 zacisków przyłączeniowych + dodatkowe zaciski N, PE oraz pomocnicze 31 i 32
• Wejście przewodów: 2 otwory w płycie podstawy (knockout holes)

Zastosowanie

AGK11 służy do wykonania uporządkowanych połączeń elektrycznych pomiędzy sterownikiem palnika (lub zabezpieczeniem płomienia) a elementami instalacji spalania. Podstawa jest stosowana z urządzeniami z rodzin:

• LFS1
• LGA
• LGB
• LOA
• LME
• LMO

Budowa i zaciski

• 12 zacisków przyłączeniowych (1…12).
• 3 zaciski neutralne (N) – wstępnie okablowane do zacisku 2 (wejście neutralne).
• 4 zaciski przewodu ochronnego (PE) – połączone we wspólny uchwyt/uziom (lug) do uziemienia palnika.
• 2 zaciski pomocnicze oznaczone 31 i 32.
• Zatrzaski na dwóch wąskich bokach – po wpięciu sterownika słychać charakterystyczne zaskoczenie.
• Demontaż sterownika: wymaga lekkiego odchylenia wkrętaka w prowadnicach.
• Śruby zacisków: neutralne i pomocnicze z wkrętami samogwintującymi, zaciski przyłączeniowe z wkrętami samohamownymi.
• Dostawa: zaciski dostarczane w pozycji otwartej, co ułatwia montaż.

Montaż

• Mocowanie sterownika do palnika: za pomocą śrub M5.
• Uziemienie: ucho uziemiające podstawy należy połączyć z palnikiem przy użyciu śruby metrycznej z podkładką sprężynującą (lub równoważnym zabezpieczeniem).
• Wprowadzenie przewodów: 2 otwory w płycie podstawy (do wejścia kabli).
• Akcesoria wejścia kablowego: uchwyty przewodów / dławików kablowych są przewidziane do zatrzaśnięcia na podstawie AGK11.

Dane techniczne

• Masa (AGK11): ok. 80 g
• Moment dokręcania (przewody z tulejkami): 0,5 Nm (wg DIN EN 60335-1)
• Moment odkręcania: 0,4 Nm
• Przekroje przewodów – zaciski 1…12: 0,5…1,5 mm² (drut lub linka z tulejką)
• Przekroje przewodów – zaciski N, PE, 31, 32: 0,5…1,5 mm² (drut lub linka z tulejką); przy podłączeniu 2 przewodów do jednego zacisku muszą mieć ten sam przekrój
• Warunki pracy: -20…+60°C; wilgotność < 95% r.h.
• Transport: -40…+60°C; wilgotność < 95% r.h.
• Magazynowanie: -20…+60°C; wilgotność < 95% r.h.
• Maks. wysokość instalacji: 2000 m n.p.m.
• Wymagania środowiskowe: niedopuszczalne są kondensacja, oblodzenie oraz wnikanie wody

Uwagi instalacyjne i bezpieczeństwo

• Wszystkie prace (montaż, instalacja, serwis) muszą być wykonywane przez wykwalifikowany personel.
• Przed zmianami w okablowaniu należy całkowicie odłączyć instalację od zasilania (odłączenie wielobiegunowe) i zabezpieczyć przed przypadkowym załączeniem.
• Nie wolno zamieniać przewodów fazowego i neutralnego.
• Do odłączania od sieci stosować łącznik wielobiegunowy z przerwą styków co najmniej 3 mm.
• W celu ochrony sterownika palnika należy zastosować bezpiecznik po stronie pierwotnej.

Podsumowanie

Siemens AGK11 to solidna, czarna podstawa wtykowa z tworzywa odpornego na uderzenia i wysoką temperaturę, przeznaczona do sterowników palnika sterowanych fazowo. Oferuje zestaw zacisków (w tym zmostkowane zaciski N, zaciski PE z uchem do uziemienia oraz zaciski pomocnicze 31/32), dwa otwory wejścia kabla oraz rozwiązania ułatwiające montaż i serwis w instalacjach spalania współpracujących z rodzinami LFS1, LGA, LGB, LOA, LME, LMO.

Pliki do pobrania:
AGK11 Karta katalogowa
