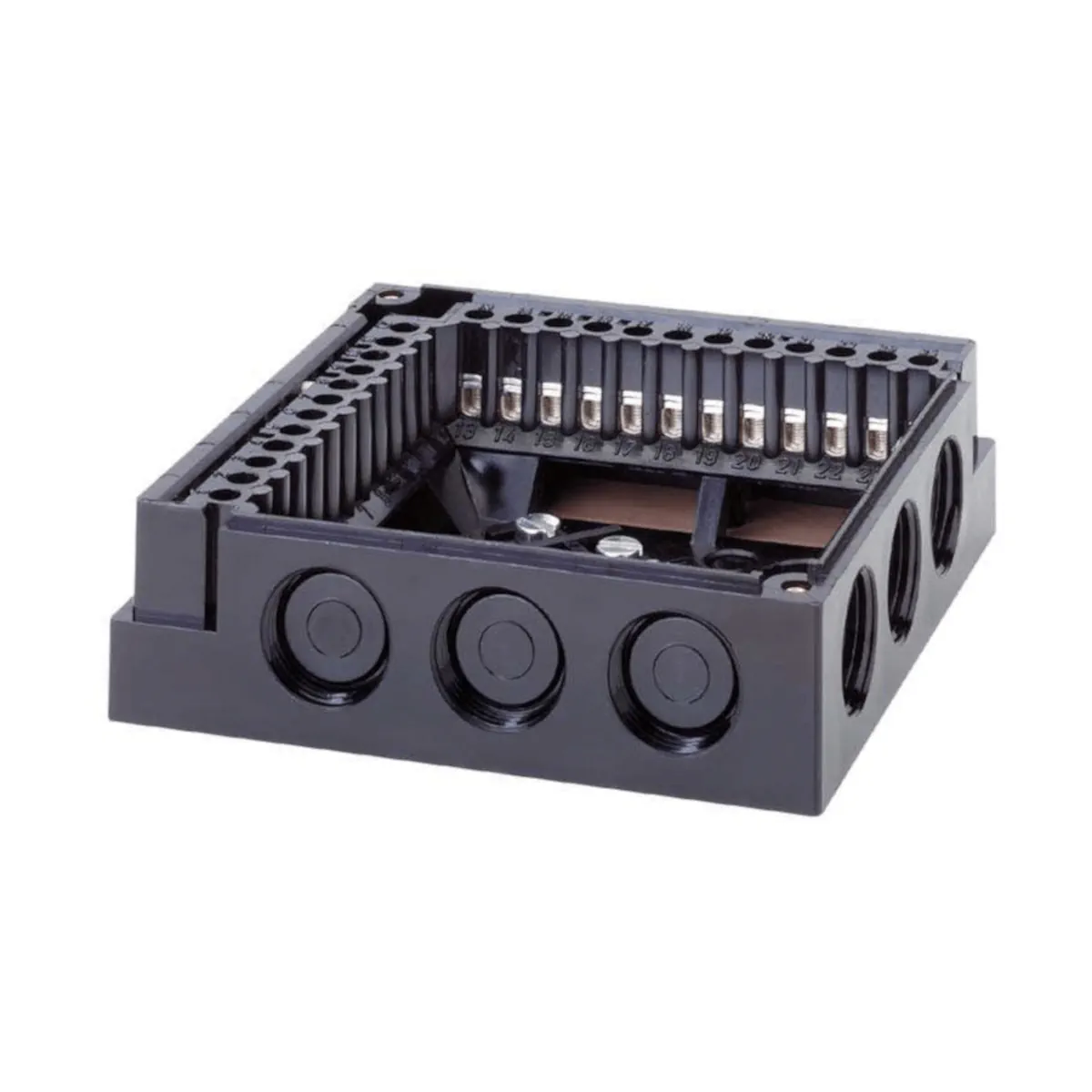

AGM11 Podstawa montażowa do systemu kontroli szczelności LDU.., gwinty do dławików PG11

AGM11 to podstawa wtykowa (plug-in base) – osprzęt przyłączeniowy firmy Siemens do podłączania urządzeń automatyki palnikowej w instalacjach spalania. Model AGM11 jest przeznaczony do współpracy z urządzeniem do kontroli szczelności zaworów (valve proving device) LDU... i występuje w wersji z gwintem Pg11 do zastosowania odpowiednich dławików kablowych.

Najważniejsze cechy

• Producent: Siemens
• Model: AGM11
• Typ: podstawa wtykowa / akcesorium przyłączeniowe
• Zastosowanie: do urządzenia do kontroli szczelności zaworów LDU...
• Wersja przepustów kablowych: Pg11 (oznaczenie na podstawie: 9029)
• Liczba zacisków przyłączeniowych: 24
• Zaciski pomocnicze: 31 i 32
• Zaciski ochronne PE: 3 (zebrane do ucha do uziemienia palnika)
• Zaciski neutralne N: 3 (fabrycznie zmostkowane do zacisku 2)
• Wprowadzenia przewodów: 14 wyłamywanych otworów (8 z boku, 6 od spodu) do wprowadzeń przez dławiki
• Kodowanie mechaniczne: podstawa i złącza są zaprojektowane tak, aby możliwy był montaż tylko właściwego urządzenia
• Materiał: czarne tworzywo sztuczne – udaroodporne i odporne na temperaturę

Zastosowanie

AGM11 służy jako baza przyłączeniowa do integracji i okablowania urządzenia LDU... w układach spalania. Podstawa jest przewidziana do zastosowań OEM, w których jest zabudowywana w urządzeniu producenta palnika lub w jego rozdzielnicy/obudowie.

Budowa i zaciski przyłączeniowe

• 24 zaciski przyłączeniowe do okablowania instalacji.
• Zaciski pomocnicze: 31 i 32.
• 3 zaciski PE połączone do wspólnego ucha – do uziemienia palnika.
• 3 zaciski N (neutralne) – fabrycznie połączone z zaciskiem 2.
• Wprowadzenia kabli: 14 wyłamywanych otworów (8 bocznych, 6 w dnie) do zastosowania dławików kablowych.
• Otwory gwintowane boczne: 6 (dla dławików Pg11).
• Gwint Pg11: oznaczony na podstawie jako 9029.

Dane techniczne

• Masa: ok. 165 g
• Stopień ochrony: IP00
• Moment dokręcania (przewód z tulejką): 50 Ncm (wg DIN EN 60335-1)
• Moment odkręcania: 40 Ncm
• Przekrój przewodów (zaciski): min. 0,5 mm², max. 1,5 mm² (drut lub linka z tulejką)
• Przekrój przewodów (zaciski N, PE, 31, 32): min. 0,5 mm², max. 1,5 mm² (drut lub linka z tulejką)
• 2 przewody w jednym zacisku: dopuszczalne przy zachowaniu takich samych przekrojów
• Tulejki: dopasowane do przekroju linki
• Dławiki kablowe: zgodne z DIN EN 60730-1

Warunki środowiskowe

• Składowanie: -40…+60°C, wilgotność <95% r.F.; klasy: 1K3 / 1M2 (DIN EN 60721-3-1)
• Transport: -40…+60°C, wilgotność <95% r.h.; klasy: 2K2 / 2M2 (DIN EN 60721-3-2)
• Praca: -20…+60°C, wilgotność <95% r.h.; klasy: 3K5 / 3M2 (DIN EN 60721-3-3)
• Uwaga eksploatacyjna: niedopuszczalne są kondensacja, tworzenie się lodu oraz wnikanie wody.

Montaż i instalacja (wytyczne)

• Prace montażowe i serwisowe powinny być wykonywane przez wykwalifikowany personel.
• Przed zmianami w okablowaniu należy wykonać całobiegunowe odłączenie zasilania i zabezpieczyć przed ponownym załączeniem.
• Ucho uziemiające podstawy należy połączyć z palnikiem za pomocą śruby metrycznej i podkładki sprężynującej (lub równoważnej).
• Nie należy zamieniać przewodu fazowego z neutralnym.
• Do odłączania zasilania stosować wyłącznik całobiegunowy z przerwą styków min. 3 mm; zalecany jest bezpiecznik pierwotny do ochrony elektrycznej.

Podsumowanie

Siemens AGM11 to solidna, kodowana mechanicznie podstawa wtykowa z gwintem Pg11, przeznaczona do urządzenia LDU.... Oferuje rozbudowany zestaw zacisków (w tym pomocnicze 31/32, 3×PE oraz 3×N zmostkowane do zacisku 2) oraz wygodne możliwości wprowadzenia przewodów przez liczne wyłamywane otwory i boczne przepusty pod dławiki.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony wyłącznie do stosowania z urządzeniem kontroli szczelności zaworów LDU... zgodnie z dokumentacją producenta.
• Posiada oznaczenie CE. W dokumentacji wskazano także znak zgodności EAC.
• Wszystkie czynności montażowe, instalacyjne i serwisowe mogą być wykonywane wyłącznie przez wykwalifikowany personel.
• Przed wykonywaniem jakichkolwiek zmian w okablowaniu należy całkowicie odłączyć instalację od zasilania sieciowego przez rozłączenie wszystkich biegunów. Należy zabezpieczyć instalację przed przypadkowym ponownym załączeniem i upewnić się, że nie jest pod napięciem. W przeciwnym razie występuje zagrożenie porażeniem prądem elektrycznym.
• Ochrona przed porażeniem prądem elektrycznym dla podstawy AGM11 oraz wszystkich podłączonych elementów elektrycznych musi być zapewniona przez prawidłowy montaż. Osłona powinna spełniać wymagania normy EN 60730 w zakresie konstrukcji, stabilności i ochrony.
• Po każdym montażu, podłączeniu lub serwisie należy sprawdzić, czy okablowanie zostało wykonane prawidłowo i w uporządkowany sposób.
• Podczas montażu należy przestrzegać właściwych krajowych przepisów bezpieczeństwa oraz odpowiednich norm.
• Zacisk uziemiający podstawy AGM11 należy połączyć z palnikiem za pomocą śruby metrycznej oraz podkładki zabezpieczającej lub równoważnego elementu mocującego.
• Nie wolno zamieniać przewodu fazowego i neutralnego. Błędne podłączenie może spowodować niebezpieczne zakłócenia działania oraz utratę ochrony przeciwporażeniowej.
• Połączenia elektryczne zaworów i innych elementów instalacji należy wykonywać zgodnie ze schematem instalacji oraz instrukcjami montażu i uruchomienia dostarczonymi przez producenta palnika.
• Do odłączania instalacji od zasilania należy stosować przełącznik wielobiegunowy o przerwie stykowej co najmniej 3 mm.
• W celu zabezpieczenia elektrycznego układu należy zastosować bezpiecznik po stronie pierwotnej.
• Dławiki kablowe muszą być wykonane z materiału izolacyjnego i muszą być odpowiednie do zastosowanych przewodów, zgodnie z DIN EN 60730-1.
• Stopień ochrony produktu wynosi IP00, dlatego element wymaga zabudowy w sposób zapewniający odpowiednią ochronę przed dotykiem i wpływem środowiska.
• Nie dopuszczać do kondensacji, oblodzenia ani wnikania wody do produktu.
• Produkt nie może być wyrzucany razem z odpadami komunalnymi. Utylizację należy prowadzić zgodnie z lokalnymi, aktualnie obowiązującymi przepisami.
