AGM11.1 Podstawa montażowa do systemu kontroli szczelności LDU.., gwinty do dławików M16

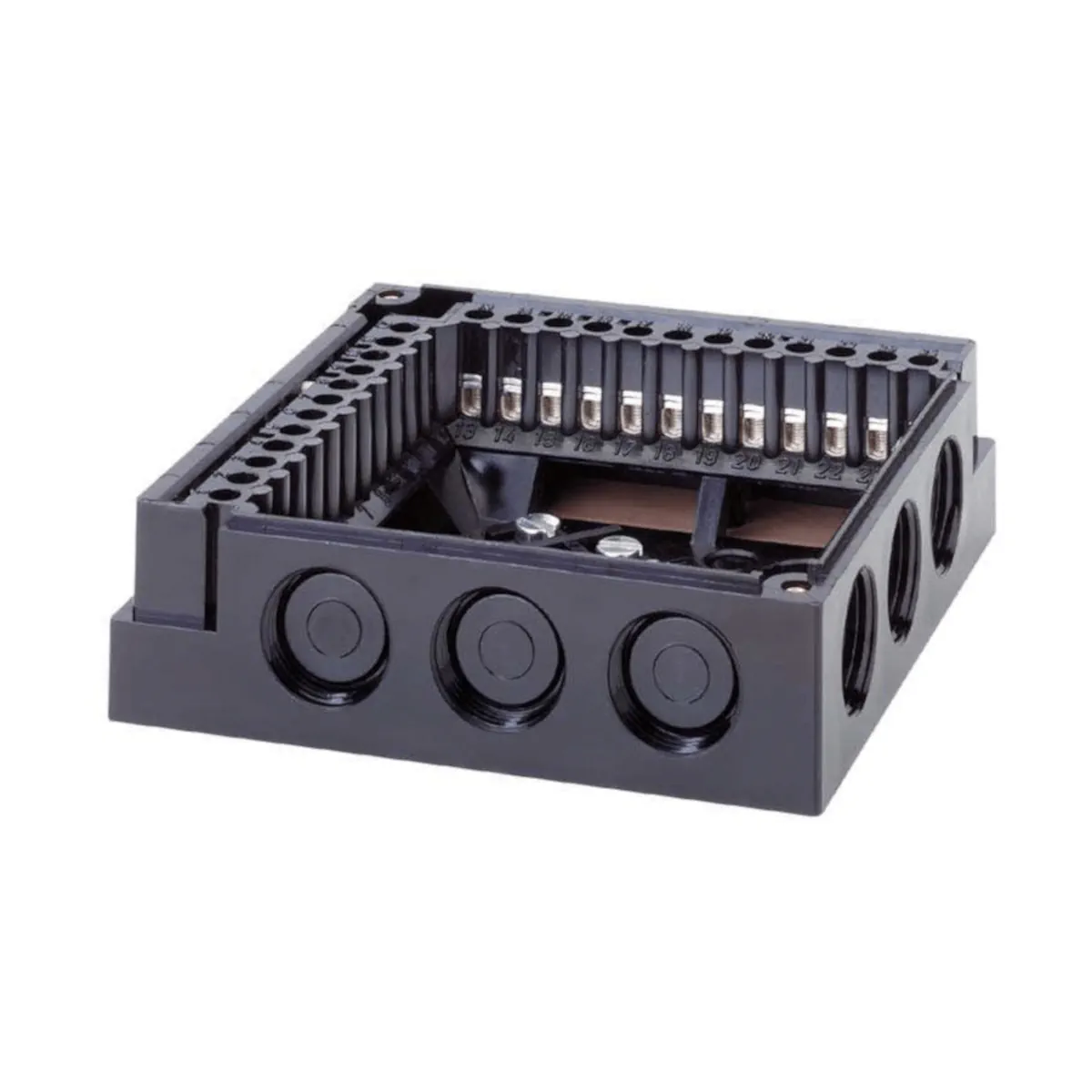

AGM11.1 to podstawa wtykowa (plug-in base) – akcesorium przyłączeniowe firmy Siemens przeznaczone do podłączania urządzenia do kontroli szczelności zaworów LDU... w instalacjach spalania. Wersja AGM11.1 jest wykonaniem z gwintem M16 dla dławików kablowych, ułatwiającym wprowadzenie przewodów do obszaru przyłączeniowego.

Najważniejsze cechy

• Producent: Siemens
• Model: AGM11.1
• Typ: podstawa wtykowa / akcesorium przyłączeniowe
• Zastosowanie: do urządzenia do kontroli szczelności zaworów LDU...
• Wersja przepustów kablowych: M16 (gwint M16x1,5)
• Materiał obudowy: czarne tworzywo sztuczne, udaroodporne i odporne na temperaturę
• Kodowanie złącza: konstrukcja podstawy i złączy zapobiega montażowi niewłaściwego urządzenia

Budowa i zaciski

• 24 zaciski przyłączeniowe
• Zaciski pomocnicze: 31 i 32
• Zaciski PE: 3 zaciski przewodu ochronnego, połączone we wspólny ucho uziemiające do uziemienia palnika
• Zaciski N: 3 zaciski przewodu neutralnego (fabrycznie zmostkowane do zacisku 2)
• Wprowadzenie przewodów: 14 przetłoczeń (wybijanych otworów) pod dławiki – 8 z boku i 6 od spodu
• Otwory boczne gwintowane: 6 gwintowanych, wybijanych otworów pod dławiki kablowe (wykonanie M16)

Montaż i instalacja (wymagania z karty katalogowej)

• Wszelkie prace (montaż, okablowanie, serwis) mogą wykonywać wyłącznie wykwalifikowane osoby.
• Przed zmianami w okablowaniu należy wykonać pełne odłączenie od zasilania (wszystkie bieguny) oraz zabezpieczyć instalację przed przypadkowym załączeniem.
• Ochronę przed porażeniem należy zapewnić przez prawidłowy montaż; pokrywa pod względem konstrukcji, stabilności i ochrony powinna spełniać wymagania EN 60730.
• Ucho uziemiające podstawy należy połączyć z palnikiem za pomocą śruby metrycznej oraz podkładki sprężystej (lub równoważnie).
• Nie wolno zamieniać przewodów fazowego i neutralnego.
• Do odłączenia zasilania należy zastosować wyłącznik wielobiegunowy ze szczeliną styków co najmniej 3 mm.
• W celu ochrony elektrycznej należy zastosować bezpiecznik pierwotny.
• Dławiki/przepusty kablowe powinny być wykonane z materiału izolacyjnego i dobrane do przewodów zgodnie z DIN EN 60730-1.

Dane techniczne

• Masa: ok. 165 g
• Stopień ochrony: IP00
• Moment dokręcania (przewody z tulejkami): 50 Ncm (wg DIN EN 60335-1)
• Moment odkręcania: 40 Ncm
• Przekrój przewodów (zaciski): min. 0,5 mm², max. 1,5 mm² (drut lub linka z tulejką)
• Przekrój przewodów (zaciski N, PE, 31, 32): min. 0,5 mm², max. 1,5 mm² (drut lub linka z tulejką)
• Podłączenie 2 przewodów do jednego zacisku: dopuszczalne przy zastosowaniu jednakowych przekrojów
• Tulejki (ferrules): dopasowane do przekroju linki

Warunki środowiskowe

• Magazynowanie: -40…+60°C, wilgotność < 95% r.F.
• Transport: -40…+60°C, wilgotność < 95% r.h.
• Praca: -20…+60°C, wilgotność < 95% r.h.
• Uwaga: niedopuszczalne są kondensacja, oblodzenie oraz wnikanie wody.

Podsumowanie

Siemens AGM11.1 to solidna, kodowana podstawa wtykowa do integracji z LDU..., wyposażona w 24 zaciski, dedykowane zaciski pomocnicze 31/32, zorganizowane tory N i PE oraz przygotowane wejścia kablowe z gwintami M16x1,5. Rozwiązanie przeznaczone jest do zastosowań OEM, gdzie liczy się uporządkowane, bezpieczne i powtarzalne przyłączanie elementów instalacji palnikowej.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie EAC (zgodność euroazjatycka). Produkt przeznaczony wyłącznie do stosowania w połączeniu z automatami palnikowymi.
• Nie wyrzucać z odpadami komunalnymi. Utylizować zgodnie z lokalnymi i aktualnie obowiązującymi przepisami.
• Wszelkie czynności związane z montażem, instalacją i serwisem mogą wykonywać wyłącznie wykwalifikowani specjaliści.
• Przed wykonaniem jakichkolwiek zmian w okablowaniu należy całkowicie odłączyć instalację od zasilania sieciowego przez rozłączenie wszystkich biegunów, zabezpieczyć ją przed przypadkowym ponownym włączeniem oraz upewnić się, że nie znajduje się pod napięciem. W przeciwnym razie występuje ryzyko porażenia prądem elektrycznym.
• Ochrona przed porażeniem prądem elektrycznym dla podstawy AGM11.1 oraz wszystkich podłączonych elementów elektrycznych musi być zapewniona przez prawidłowy montaż. Osłona pod względem konstrukcji, stabilności i ochrony powinna spełniać wymagania EN 60730.
• Po każdym montażu, podłączeniu lub serwisie należy sprawdzić, czy okablowanie znajduje się w prawidłowym i uporządkowanym stanie.
• Podczas montażu należy przestrzegać odpowiednich krajowych przepisów bezpieczeństwa oraz obowiązujących norm.
• Zacisk uziemiający podstawy AGM11.1 należy połączyć z palnikiem za pomocą śruby metrycznej oraz podkładki zabezpieczającej lub równoważnego elementu.
• Nie wolno zamieniać przewodu fazowego i neutralnego. Może to powodować niebezpieczne nieprawidłowości działania oraz utratę ochrony przed porażeniem prądem.
• Połączenia elektryczne zaworów i pozostałych elementów instalacji należy wykonywać zgodnie ze schematem instalacji oraz instrukcjami montażu i uruchomienia dostarczonymi przez producenta palnika.
• Do odłączania instalacji od zasilania należy stosować wyłącznik wszystkich biegunów o przerwie stykowej co najmniej 3 mm.
• W celu elektrycznego zabezpieczenia automatu palnikowego należy zainstalować bezpiecznik po stronie pierwotnej.
• Dławnice kablowe muszą być wykonane z materiału izolacyjnego i odpowiednie do stosowanych przewodów, zgodnie z DIN EN 60730-1.
• Stopień ochrony produktu wynosi IP00. Produkt nie jest zabezpieczony przed wnikaniem ciał obcych i wody, dlatego musi być stosowany wyłącznie w odpowiednio zabezpieczonym miejscu zabudowy.
• Niedopuszczalne są: kondensacja, oblodzenie oraz przedostawanie się wody do produktu.
• Podstawa AGM11.1 jest przeznaczona wyłącznie do współpracy z urządzeniem kontrolnym przewidzianym przez producenta. Konstrukcja kodująca uniemożliwia montaż nieprawidłowego typu automatu palnikowego i nie należy jej modyfikować.
