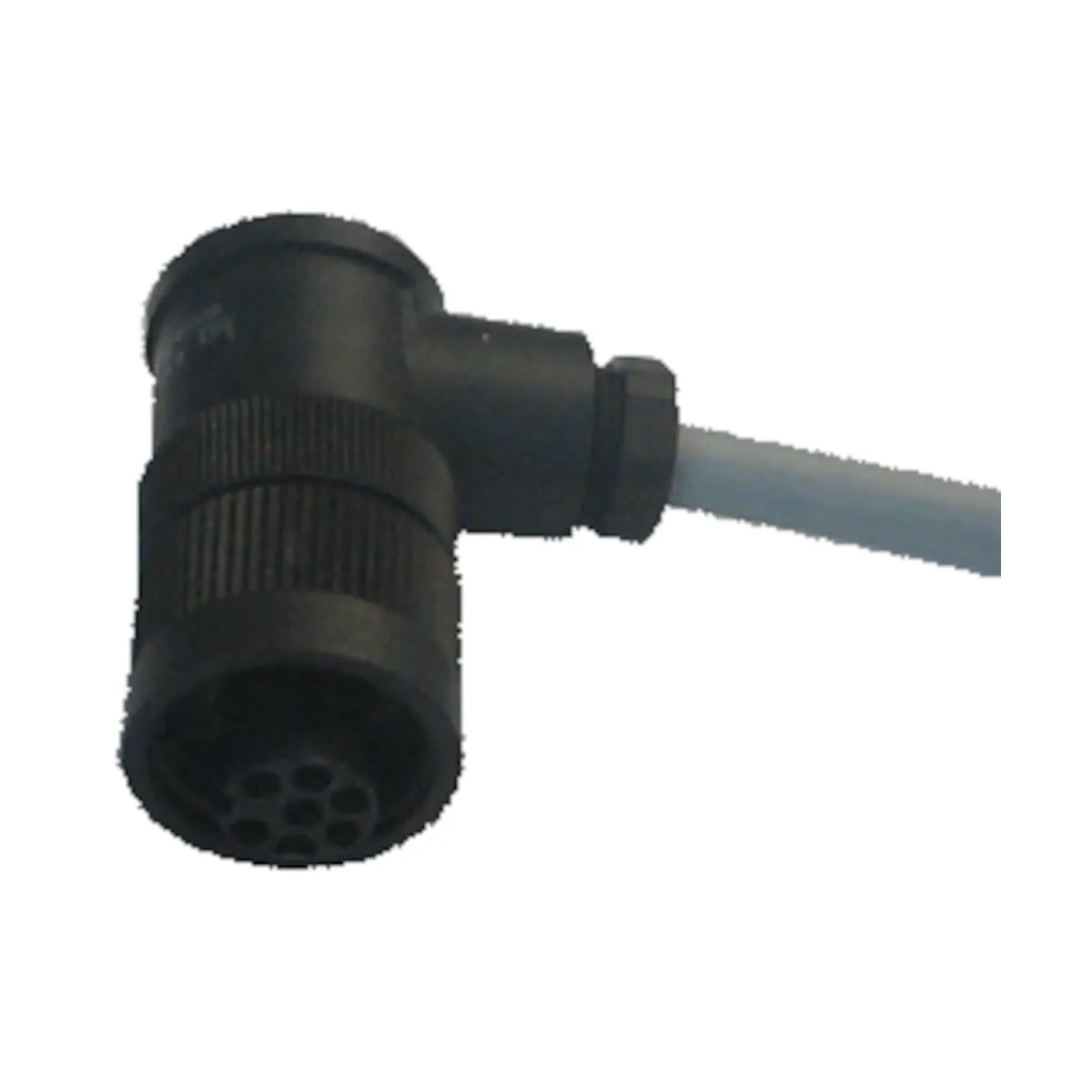

AGM23 Kabel podłączeniowy z wtyczką do czujników płomienia QRA73.. QRA75.., 2m

AGM23 to oryginalny kabel przyłączeniowy Siemens przeznaczony do czujników płomienia UV serii QRA7. Służy do elektrycznego podłączenia czujnika płomienia do układu sterowania palnika w aplikacjach monitorowania płomieni gazowych oraz płomieni olejowych (żółtych/niebieskich), a także do kontroli iskier zapłonowych – zgodnie z zastosowaniem czujników QRA.

Najważniejsze cechy

• Producent: Siemens
• Model: AGM23
• Typ: kabel przyłączeniowy
• Przeznaczenie: do podłączenia czujnika płomienia QRA7
• Długość kabla: 2 m
• Wykonanie: z wtyczką do QRA7
• Numer artykułu: BPZ:AGM23

Zastosowanie

Kabel AGM23 stosuje się jako przewód przyłączeniowy do czujników płomienia QRA7, wykorzystywanych do monitorowania płomieni gazowych i olejowych oraz do kontrolowania iskier zapłonowych w systemach sterowania palników Siemens (zgodnie z przeznaczeniem czujników QRA).

Kompatybilność

• Do czujników płomienia: QRA7
• Wymagany do podłączenia QRA7: kabel przyłączeniowy AGM23 (alternatywnie w karcie występuje również AGM23U)

Dane techniczne

• Długość: 2 m
• Złącze: wtyczka do QRA7
• Oznaczenie zamówieniowe: BPZ:AGM23

Podsumowanie

Siemens AGM23 to dedykowany 2-metrowy kabel przyłączeniowy z wtyczką do QRA7, przeznaczony do poprawnego podłączenia czujnika płomienia UV serii QRA7 w instalacjach monitorowania płomienia w aplikacjach palnikowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt jest kablem przyłączeniowym AGM23 o długości 2 m, przeznaczonym do podłączenia czujnika płomienia QRA7.
• Wszystkie czynności związane z montażem, instalacją i serwisem powinny być wykonywane wyłącznie przez specjalistyczny personel o odpowiednich kwalifikacjach.
• Przed przystąpieniem do jakichkolwiek prac należy odłączyć zasilanie na wszystkich biegunach, sprawdzić brak napięcia odpowiednim testerem oraz zabezpieczyć instalację przed ponownym włączeniem. W przeciwnym razie istnieje niebezpieczeństwo porażenia prądem elektrycznym.
• Należy zapewnić odpowiednie środki bezpieczeństwa chroniące przed dotknięciem złączy elektrycznych. Nieprzestrzeganie tego zalecenia grozi porażeniem prądem elektrycznym.
• Po każdej czynności montażowej, instalacyjnej lub serwisowej należy sprawdzić prawidłowy stan okablowania. Nieprawidłowe okablowanie może prowadzić do porażenia prądem elektrycznym lub nieprawidłowej pracy układu.
• Przewód czujnika należy układać osobno, z możliwie jak największą odległością od innych przewodów, w szczególności od kabli zapłonowych wysokiego napięcia.
• Przewodu czujnika nie należy prowadzić razem z innymi przewodami, ponieważ pojemności przewodów mogą zmniejszać wielkość sygnału płomienia i powodować zakłócenia transmisji sygnału.
• Należy przestrzegać dopuszczalnej długości przewodu czujnika zgodnie z dokumentacją użytego sterownika palnika.
• Produkt stosować wyłącznie zgodnie z przeznaczeniem, tj. do czujników płomienia QRA7. Dla aplikacji w wersji USA dokumentacja przewiduje zastosowanie AGM23U.
• Należy przestrzegać obowiązujących krajowych przepisów bezpieczeństwa oraz dokumentacji producenta urządzenia, z którym produkt jest stosowany.

Pliki do pobrania:
AGM23 Karta katalogowa
