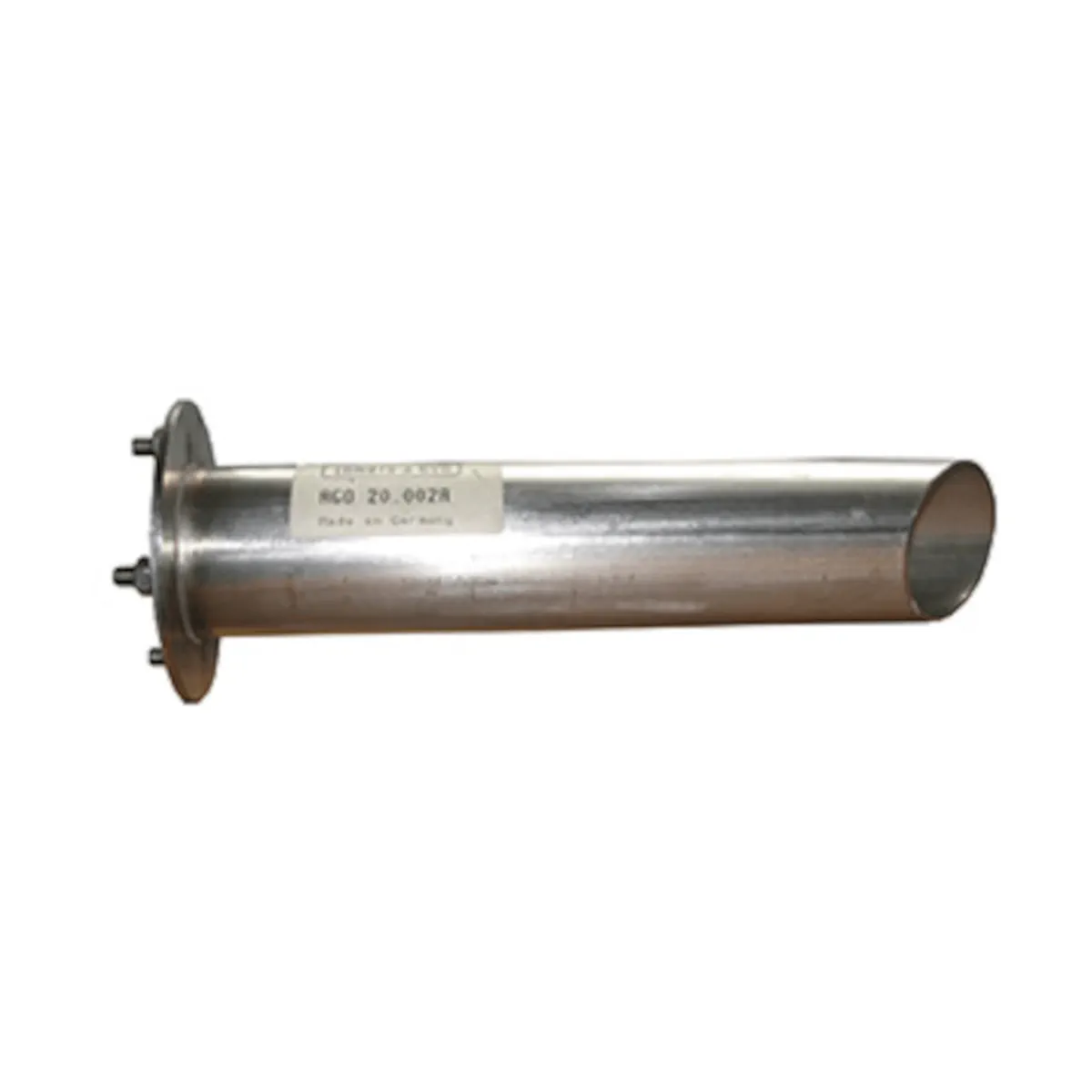

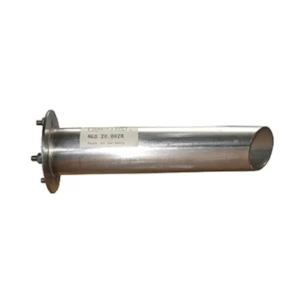

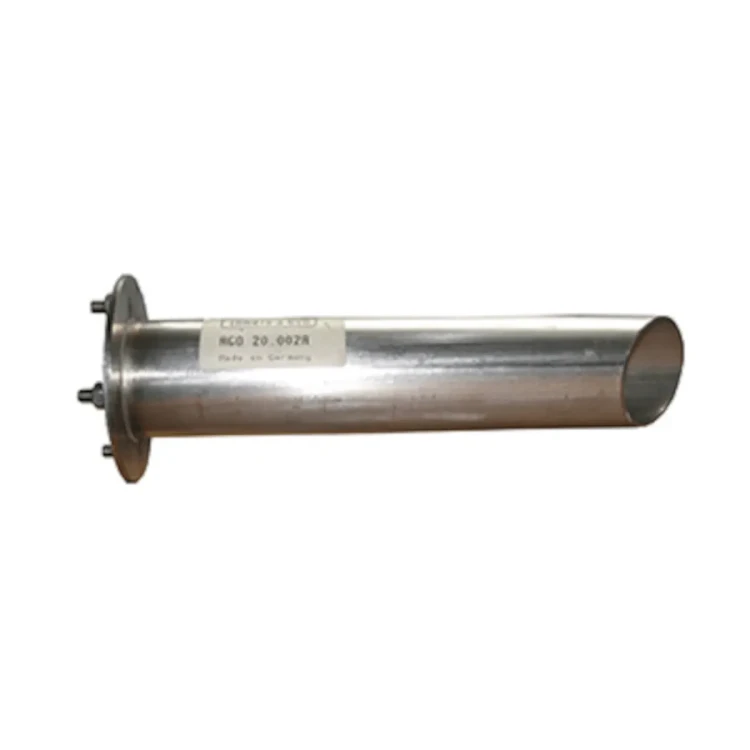

AGO20.001A Kolektor spalin do czujnika tlenu do optymalizacji procesu spalania QGO20.., 180mm

AGO20.001A to kolektor spalin (akcesorium) przeznaczony do współpracy z czujnikiem tlenu Siemens QGO20. Element jest wspawany w przewód spalinowy (komin) w miejscu wykonywania pomiaru i pełni jednocześnie funkcję kołnierza montażowego oraz prowadzenia spalin do czujnika. Wersja AGO20.001A jest przewidziana do kominów o średnicy do 400 mm. W komplecie znajduje się uszczelka kołnierza.

Najważniejsze cechy

• Producent: Siemens
• Model: AGO20.001A
• Typ: kolektor spalin / prowadnica spalin do czujnika O₂
• Zastosowanie: montaż czujnika O₂ QGO20 w przewodzie spalinowym
• Przeznaczenie kominowe: średnice komina do 400 mm
• Wymagany (zalecany) układ pomiarowy: dokładny pomiar O₂ z QGO20 wyłącznie z kolektorem AGO20
• Uszczelka kołnierza: w zestawie

Budowa i materiały

• Rura: DN50, stal X5 CrNi 18 9
• Kołnierz: DN50, stal X5 CrNi 18 9
• Oznaczenie kierunku: nacięcie na kołnierzu wskazuje stronę wylotu spalin

Zastosowanie

AGO20.001A stosuje się w instalacjach spalania (np. źródła ciepła) w celu zapewnienia prawidłowego poboru i prowadzenia spalin do czujnika tlenu QGO20. Kolektor jest spawany w kominie w miejscu pomiaru i stanowi punkt montażowy czujnika oraz element kierujący przepływ spalin.

Parametry i dane techniczne

• Dopuszczalna prędkość przepływu spalin (z kolektorem AGO20): 1…10 m/s
• Długość rury (L): 180 mm
• Średnica nominalna: DN50 (rura i kołnierz)

Wskazówki montażowe (dla poprawnego pomiaru O₂)

• Kolektor AGO20.001A należy stosować z czujnikiem QGO20 (warunek poprawnego pomiaru).
• Miejsce montażu powinno być możliwie blisko palnika, w strefie wolnej od zawirowań i nieregularności przepływu.
• Nie montować bezpośrednio w pobliżu przepustnic ani kolan przewodu spalinowego.
• Należy uniemożliwić dopływ powietrza do spalin na odcinku między palnikiem a punktem pomiaru.
• Temperatura spalin w punkcie pomiaru: < 300°C.
• Odległość między ścianą przewodu spalinowego a wylotem spalin kolektora powinna wynosić co najmniej 10 mm.
• Izolacja komina nie powinna wystawać poza kołnierz przyłączeniowy (głowica czujnika musi pozostać nieosłonięta).
• Nie są dopuszczalne: kondensacja, tworzenie się lodu oraz dostanie się wody do układu.

Podsumowanie

Siemens AGO20.001A to dedykowany kolektor spalin DN50 do instalacji czujnika tlenu QGO20, przeznaczony do kominów o średnicy do 400 mm. Spawany w przewodzie spalinowym, zapewnia prawidłowe prowadzenie spalin i wygodny, szczelny montaż czujnika (z dołączoną uszczelką kołnierza), co jest kluczowe dla wiarygodnego pomiaru resztkowego tlenu w spalinach.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt jest elementem akcesoryjnym systemu pomiaru tlenu i jest przeznaczony do stosowania wyłącznie z czujnikiem QGO20 w miejscu pomiaru spalin.
• Produkt należy stosować wyłącznie w instalacjach spalających gaz ziemny lub lekki olej opałowy, zgodnie z dokumentacją producenta.
• Montaż wykonywać wyłącznie zgodnie z dokumentacją producenta oraz przez wykwalifikowany personel.
• Produkt należy montować jak najbliżej palnika, w obszarze jednorodnego przepływu spalin, bez turbulencji. Nie montować w obszarze klap ani kolan przewodu spalinowego.
• Między palnikiem a punktem pomiarowym nie może dochodzić do przedostawania się powietrza do spalin, ponieważ może to zakłócić działanie układu pomiarowego.
• Dopuszczalna prędkość przepływu spalin wynosi 1...10 m/s. Produkt stosować wyłącznie w warunkach zgodnych z tym zakresem.
• Dopuszczalna temperatura spalin w miejscu pomiaru nie może przekraczać 300°C.
• Odległość między ścianą przewodu spalinowego a wylotem spalin kolektora AGO20.001A musi wynosić minimum 10 mm.
• Izolacja komina nie może wystawać poza kołnierz przyłączeniowy i nie może osłaniać głowicy czujnika, ponieważ grozi to przeciążeniem termicznym. Należy unikać dodatkowego nagrzewania promieniowaniem cieplnym.
• Produkt należy montować zgodnie z oznaczeniami kierunku przepływu spalin oraz oznaczeniami na kołnierzu. Nieprawidłowa orientacja montażu może spowodować nieprawidłowe działanie układu.
• Kondensacja, oblodzenie i przedostawanie się wody do układu są niedopuszczalne.
• Produkt przeznaczony do pracy na wysokości do 2000 m n.p.m., w warunkach wilgotności poniżej 95% r.h., zgodnie z dokumentacją producenta.
• Element wykonany jest ze stali i stanowi część przewodu spalinowego, dlatego podczas montażu i serwisu należy uwzględnić ryzyko wysokiej temperatury współpracujących elementów instalacji.
