AGO20.002A Kolektor spalin do czujnika tlenu do optymalizacji procesu spalania QGO20.., 260mm

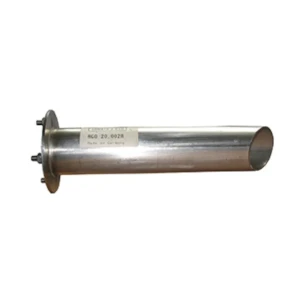

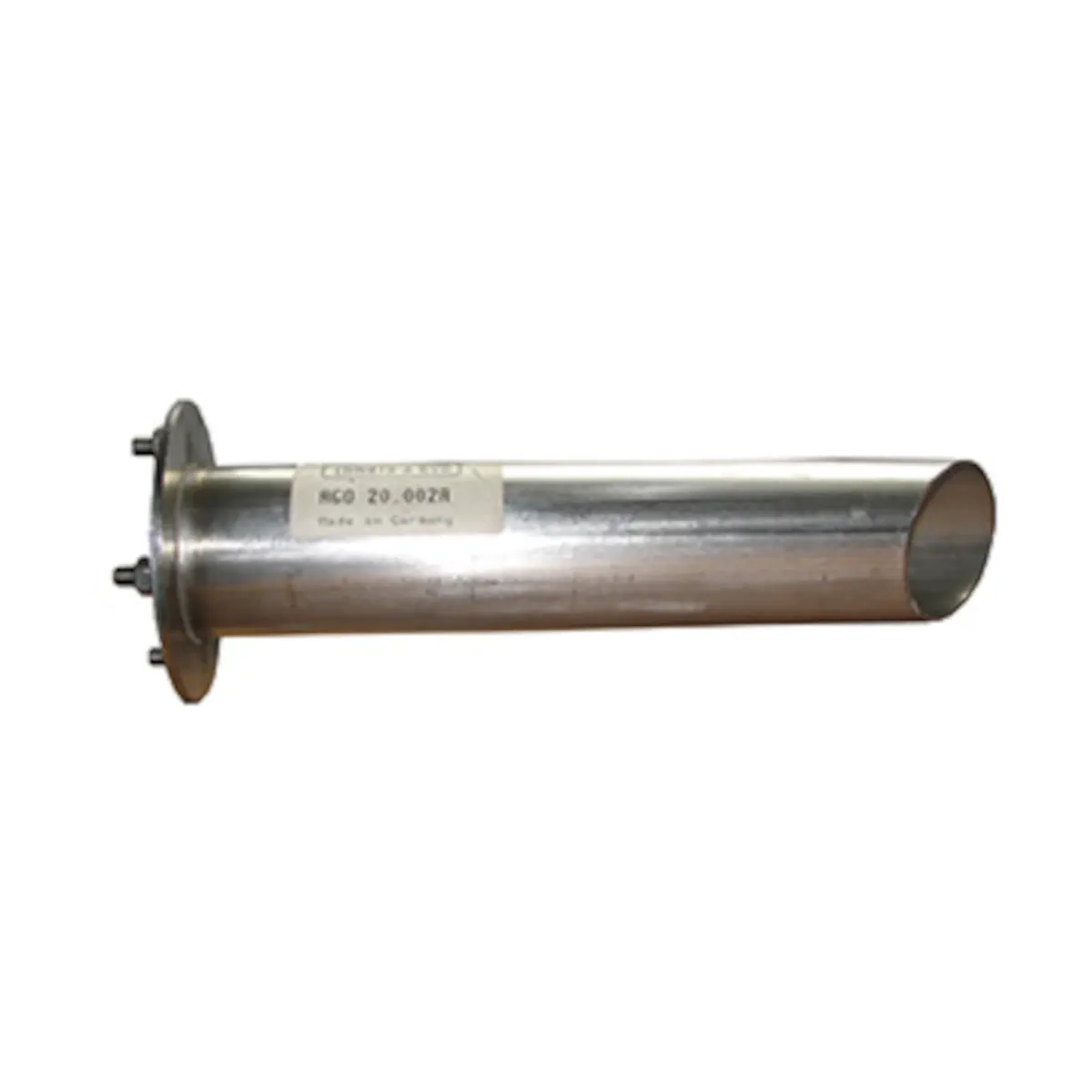

AGO20.002A to dedykowany kolektor spalin (flue gas collector) firmy Siemens, przeznaczony do współpracy z czujnikiem tlenu QGO20. Element jest wspawany w przewód spalinowy w miejscu pomiaru i pełni jednocześnie rolę kołnierza montażowego oraz prowadzenia strumienia spalin. Wersja AGO20.002A jest przewidziana dla kominów o średnicy powyżej 400 mm.

Najważniejsze cechy

• Producent: Siemens
• Model: AGO20.002A
• Typ: kolektor spalin / prowadnica spalin z kołnierzem montażowym do QGO20
• Zastosowanie: pomiar tlenu resztkowego w spalinach (w połączeniu z czujnikiem QGO20)
• Przeznaczenie kominowe: średnice komina > 400 mm
• Materiał rury: stal X5 CrNi 18 9, DN50
• Długość rury: 260 mm
• Kołnierz: DN50, stal X5 CrNi 18 9
• Oznaczenie strony wylotu spalin: nacięcie na kołnierzu
• Uszczelka kołnierzowa: w komplecie

Zastosowanie

AGO20.002A stosuje się jako element montażowy i prowadzący spaliny dla czujnika tlenu QGO20 w instalacjach spalania gazu ziemnego lub lekkiego oleju opałowego. Kolektor jest przewidziany do montażu w przewodzie/kominie w miejscu wykonywania pomiaru i zapewnia właściwe warunki przepływu spalin w obszarze czujnika.

Wymagania pracy (dla układu pomiarowego z QGO20)

• Dopuszczalna prędkość przepływu spalin (z AGO20): 1…10 m/s
• Temperatura spalin w punkcie pomiaru: ≤ 300°C
• Ważne: pomiędzy palnikiem a czujnikiem nie może występować dopływ powietrza do spalin
• Zalecenie montażowe: montować możliwie blisko palnika, w strefie wolnej od zawirowań i nieregularności (unikać okolic przepustnic i kolan)

Montaż – kluczowe wskazówki

• Sposób montażu: kolektor wspawany w przewód spalinowy w miejscu pomiaru
• Orientacja przepływu: zachować stronę wylotu spalin oznaczoną nacięciem na kołnierzu
• Odstęp od ściany przewodu spalinowego: odległość między ścianą kanału a wylotem spalin (B) kolektora musi wynosić co najmniej 10 mm
• Uwaga konstrukcyjna: zgodnie z rysunkiem wymiarowym, w AGO20.002A występuje dodatkowy otwór (niewystępujący w innych wykonaniach)

Dane techniczne

• Typ / artykuł: AGO20.002A (BZP:AGO20.002A)
• Rura: DN50, stal X5 CrNi 18 9
• Długość rury: 260 mm
• Kołnierz: DN50, stal X5 CrNi 18 9
• Uszczelka kołnierzowa: w komplecie

Podsumowanie

Siemens AGO20.002A to kolektor spalin DN50 o długości 260 mm, wykonany ze stali X5 CrNi 18 9, przeznaczony do montażu (wspawania) w kominie i współpracy z czujnikiem tlenu QGO20. Zapewnia właściwe prowadzenie spalin w punkcie pomiaru, a dzięki oznaczeniu strony wylotu (nacięcie na kołnierzu) ułatwia poprawną instalację w przewodach spalinowych o średnicy powyżej 400 mm.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt jest elementem osprzętu do sondy tlenowej QGO20 i jest przeznaczony do stosowania wyłącznie zgodnie z dokumentacją producenta, w szczególności z sondą QGO20 w odpowiedniej konfiguracji pomiarowej.
• Montaż, uruchomienie i kontrolę poprawności działania należy wykonywać wyłącznie zgodnie z dokumentacją producenta oraz przez odpowiednio wykwalifikowany personel.
• Produkt należy montować wyłącznie w przewodzie spalinowym, w miejscu możliwie blisko palnika, w strefie jednorodnego przepływu, bez turbulencji i niejednorodności. Nie montować w obszarze klap ani kolan przewodu.
• Między palnikiem a miejscem pomiaru nie może dochodzić do dopływu powietrza do spalin, ponieważ może to powodować błędny pomiar i nieprawidłową pracę układu.
• Dopuszczalna prędkość przepływu spalin przy stosowaniu z AGO20.002A wynosi 1...10 m/s. Produkt stosować wyłącznie w warunkach zgodnych z dokumentacją producenta.
• Maksymalna dopuszczalna temperatura spalin w punkcie pomiarowym wynosi 300°C. Przekroczenie tej wartości może spowodować nieprawidłową pracę lub uszkodzenie współpracujących elementów systemu.
• Odległość między ścianą przewodu spalinowego a wylotem spalin kolektora AGO20.002A musi wynosić co najmniej 10 mm.
• Podczas montażu należy zachować właściwy kierunek przepływu spalin oraz zwrócić uwagę na oznaczenia i nacięcia kołnierza wskazujące stronę wylotu spalin.
• Produkt należy montować w sposób wykluczający powstawanie i gromadzenie się kondensatu w miejscu pracy. Kondensacja, oblodzenie oraz wnikanie wody są niedopuszczalne.
• Należy unikać izolowania głowicy współpracującej sondy przez izolację komina lub inne elementy zabudowy. Głowica sondy musi pozostać nieosłonięta, aby zapobiec przeciążeniu termicznemu. Należy również ograniczać oddziaływanie ciepła promieniowania.
• Przy pierwszym uruchomieniu układu pomiarowego należy włączyć system pomiarowy około 2 godziny przed użyciem. W fazie nagrzewania możliwe są nieprawidłowe wskazania pomiarowe.
• Nie wolno instalować ani użytkować współpracującej sondy QGO20 w stanie zimnym, gdy palnik pracuje, ponieważ może to prowadzić do nieprawidłowej pracy lub uszkodzenia układu.
• Po wymianie współpracującej sondy należy sprawdzić działanie jej ogrzewania zgodnie z dokumentacją producenta.
• Produkt należy przechowywać i transportować zgodnie z warunkami środowiskowymi określonymi przez producenta. Należy chronić elementy ceramiczne współpracującego układu przed uszkodzeniem mechanicznym, ponieważ są kruche.
