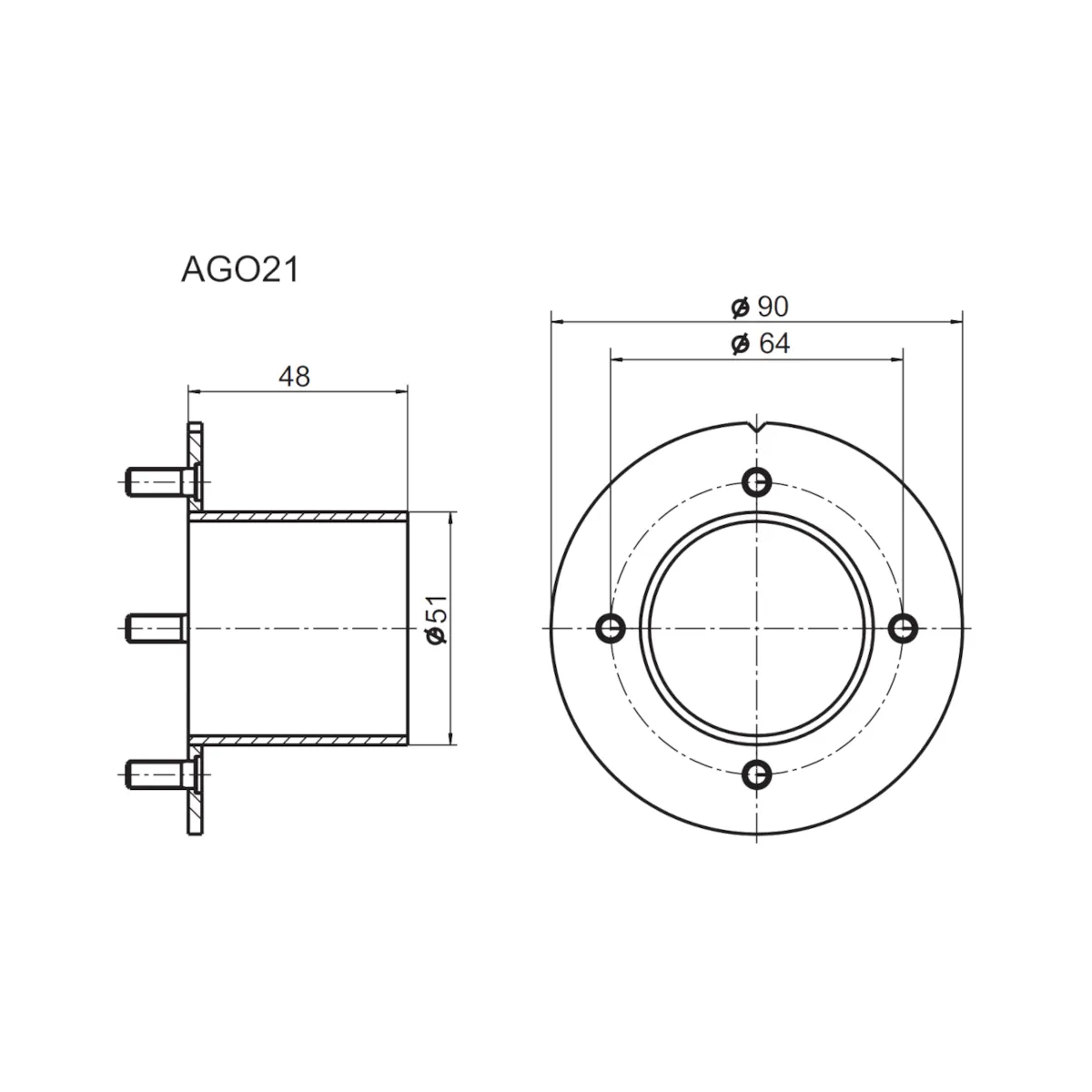

AGO21.000A Kołnierz montażowy do czujnika tlenu do optymalizacji procesu spalania QGO21..

AGO21.000A Kołnierz montażowy do czujnika tlenu do optymalizacji procesu spalania QGO21..

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony wyłącznie do stosowania jako kołnierz montażowy AGO21 z sondą O2 typu QGO21.
• Montaż należy wykonywać wyłącznie zgodnie z dokumentacją producenta oraz przez wykwalifikowany personel.
• Kołnierz AGO21 należy wspawać w przewód spalinowy lub komin w sposób zapewniający pełną szczelność gazową.
• Należy zapewnić szczelność gazową na połączeniu kołnierzowym, w tym prawidłowy montaż uszczelki kołnierza.
• Między palnikiem a miejscem montażu nie może dochodzić do przedostawania się powietrza do spalin, ponieważ powoduje to błędne wyniki pomiaru.
• Produkt należy montować możliwie blisko palnika, w jednorodnym obszarze przepływu spalin.
• Dopuszczalna temperatura spalin w miejscu pomiaru musi być niższa niż 300°C.
• Zalecana prędkość przepływu spalin w miejscu montażu wynosi 1...10 m/s. Zbyt mała prędkość przepływu może pogorszyć działanie układu pomiarowego.
• Izolacja przewodu spalinowego nie może wystawać poza kołnierz przyłączeniowy, ponieważ może to prowadzić do przeciążenia cieplnego.
• Należy unikać dodatkowego nagrzewania od promieniowania cieplnego, np. od sąsiednich gorących elementów instalacji.
• Podczas montażu należy zachować właściwy kierunek i pozycję montażową zgodnie z dokumentacją producenta, w tym wymagane nachylenie zapobiegające oddziaływaniu kondensatu.
