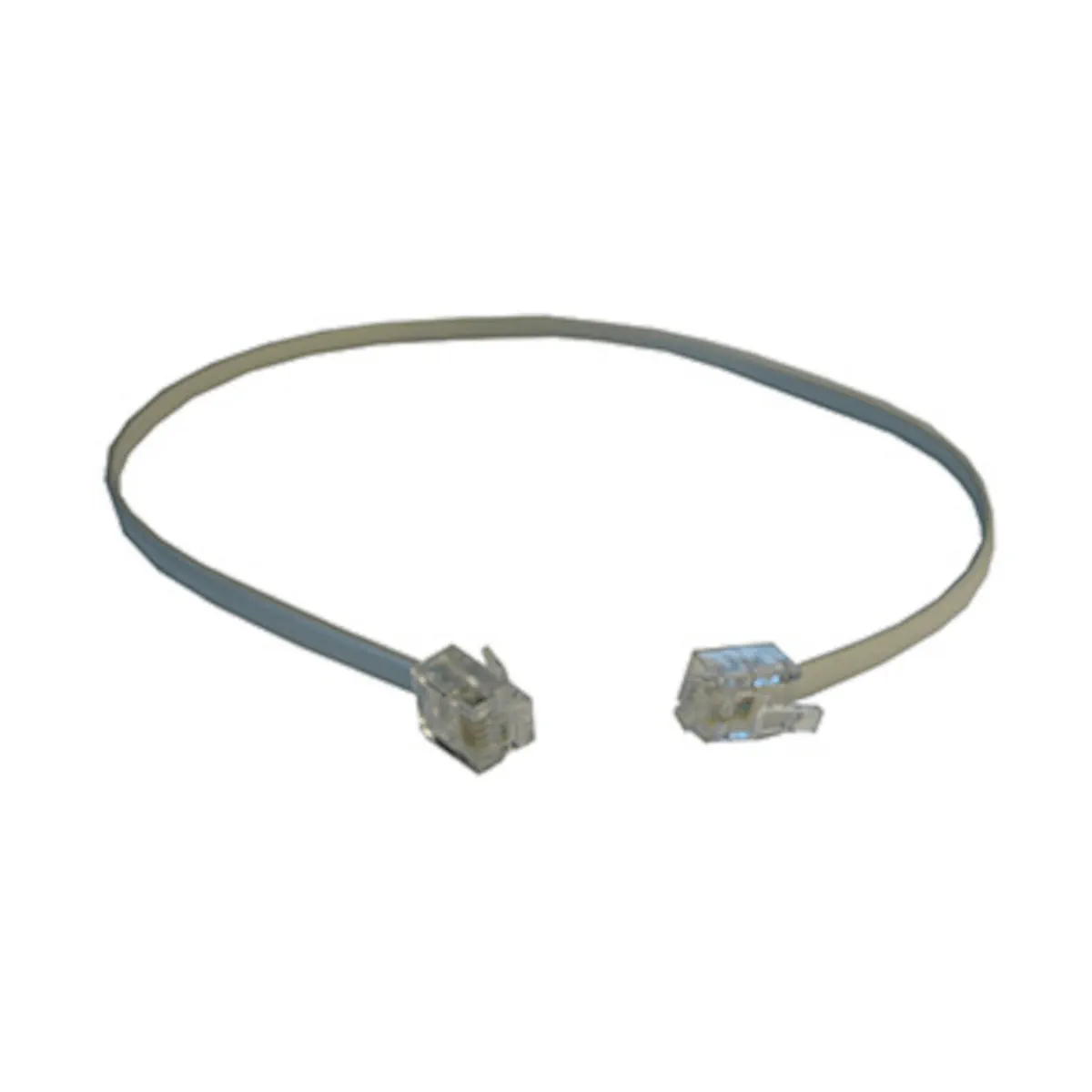

AGV50.100 Kabel podłączeniowy do panelu operatora AZL2.., zakończony wtyczką RJ11, 1m

AGV50.100 to oryginalny przewód sygnałowy Siemens przeznaczony do połączenia jednostki wyświetlająco-obsługowej AZL2... z zabezpieczeniem płomienia / sterownikiem palnika poprzez interfejs BCI. Ze względu na brak bezpiecznej separacji pomiędzy interfejsem BCI a napięciem sieciowym, przewód musi spełniać określoną specyfikację — model AGV50.100 jest wykonany zgodnie z wymaganiami dla tego zastosowania i wyposażony w złącze RJ11.

Najważniejsze cechy

• Producent: Siemens
• Model: AGV50.100
• Typ: przewód sygnałowy (AZL2… → BCI)
• Zastosowanie: komunikacja między AZL2... a zabezpieczeniem płomienia / sterownikiem palnika Siemens przez interfejs BCI
• Długość przewodu: 1 m
• Przewód: 4 × 0,141 mm²
• Ekranowanie: nieekranowany
• Kolor: biały
• Złącze: RJ11

Zastosowanie

Przewód AGV50.100 służy jako kabel sygnałowy pomiędzy jednostką AZL2... a zabezpieczeniem płomienia / sterownikiem palnika Siemens, zapewniając transmisję przez interfejs BCI.

Wskazówki instalacyjne (BCI / bezpieczeństwo)

• Wtyki przewodu mogą być odłączane lub wymieniane wyłącznie przy odłączonej instalacji od zasilania (odłączenie all-pole).
• Nie prowadzić przewodu razem z innymi kablami.
• Przed załączeniem napięcia upewnić się, że przewód jest prawidłowo podłączony do jednostki AZL2...
• Przewód i jednostka AZL2... powinny być transportowane i przechowywane w sposób zabezpieczający przed wpływem pyłu i wody.
• Stosować w suchym i czystym środowisku.
• Dopuszczalna długość przewodu w danej aplikacji: zgodnie z kartą katalogową odpowiedniego typu zabezpieczenia płomienia / sterownika palnika.

Dane techniczne

• Typ przewodu: nieekranowany
• Liczba żył / przekrój: 4 × 0,141 mm²
• Złącze: RJ11
• Długość: 1 m
• Kolor: biały
• Miejsce montażu (typowo): pod osłoną palnika (wymagane dodatkowe rozwiązania dla SKII EN 60730-1)

Podsumowanie

Siemens AGV50.100 to dedykowany, 1-metrowy przewód sygnałowy RJ11 (4 × 0,141 mm², nieekranowany), przeznaczony do połączeń AZL2... – BCI w aplikacjach palnikowych. Spełnia wymagania dla tego toru komunikacji i jest zalecanym rozwiązaniem wszędzie tam, gdzie konieczne jest zachowanie właściwej specyfikacji kabla w układach bez bezpiecznej separacji BCI od napięcia sieciowego.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Przewód sygnałowy AGV50.100 jest przeznaczony wyłącznie do współpracy z kompatybilnymi urządzeniami Siemens poprzez interfejs BCI, zgodnie z dokumentacją producenta.
• Wszelkie czynności montażowe, instalacyjne i serwisowe mogą być wykonywane wyłącznie przez wykwalifikowany personel, zgodnie z obowiązującymi przepisami oraz dokumentacją producenta.
• Wtyki przewodu AGV50.100 wolno odłączać lub podłączać wyłącznie po całkowitym odłączeniu instalacji od zasilania (rozłączenie wszystkich biegunów). Brak zachowania tej zasady grozi porażeniem prądem, ponieważ interfejs BCI nie zapewnia bezpiecznej separacji od napięcia sieciowego.
• Przewód AGV50.100 musi być stosowany zgodnie z określoną specyfikacją producenta. Użycie przewodu niespełniającego wymaganych parametrów może spowodować niespełnienie wymagań instalacyjnych i bezpieczeństwa.
• Nie prowadzić przewodu AGV50.100 razem z innymi kablami. Nieprawidłowe prowadzenie przewodów może wpływać na poprawność działania instalacji.
• Przed załączeniem napięcia sieciowego należy upewnić się, że przewód został prawidłowo podłączony. Nieprawidłowe podłączenie może stwarzać ryzyko porażenia prądem oraz utraty funkcji bezpieczeństwa.
• Przewód należy transportować i przechowywać w sposób zabezpieczający przed działaniem kurzu i wody.
• Niedopuszczalne są: kondensacja, oblodzenie oraz wnikanie wody. Ich wystąpienie może spowodować utratę funkcji bezpieczeństwa oraz ryzyko porażenia prądem.
• Instalację elektryczną należy wykonać zgodnie z wymaganiami klasy bezpieczeństwa II oraz zgodnie z krajowymi i lokalnymi przepisami elektrycznymi.
• Podczas montażu należy unikać wyładowań elektrostatycznych, które mogą uszkodzić współpracujące elementy elektroniczne. Producent zaleca stosowanie zabezpieczeń ESD.
• Produkt zawiera elementy elektryczne i elektroniczne, dlatego nie wolno wyrzucać go z odpadami komunalnymi. Utylizację należy przeprowadzać zgodnie z lokalnymi, aktualnie obowiązującymi przepisami.

Pliki do pobrania:
AGV50.100 Karta katalogowa
