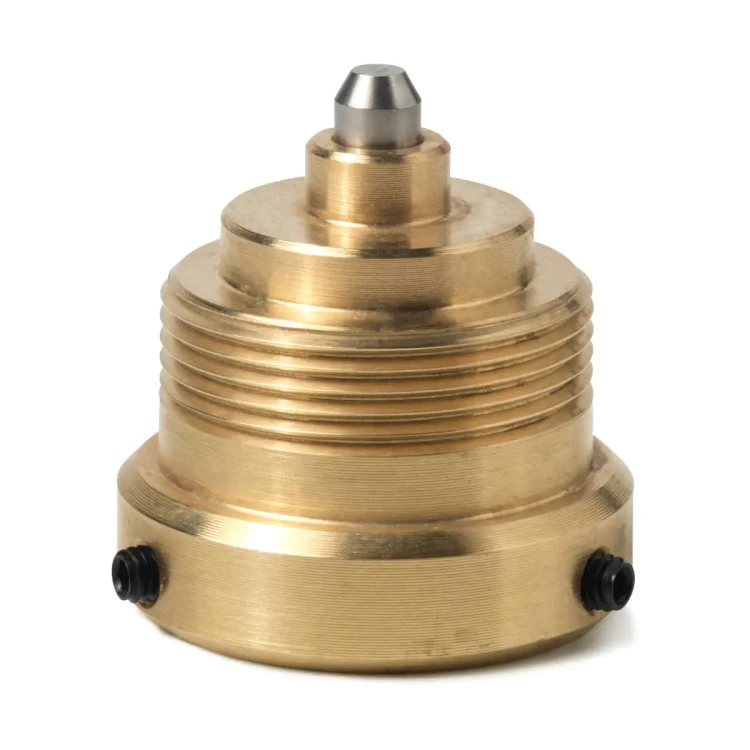

AL100 Adapter do montażu siłowników SSP../STP.. na zaworach 2W../3W../4W..

AL100 to adapter montażowy firmy Siemens, przeznaczony do współpracy z siłownikami elektromechanicznymi serii SSP.. w instalacjach HVAC. Umożliwia stosowanie siłowników z zaworami 2W.., 3W.. i 4W.., a w przypadku modelu SSP61 jest wymagany do montażu na tych zaworach. Adapter dostarczany jest wraz z instrukcją montażu, co ułatwia zastosowanie go przy modernizacji (renowacji) istniejących instalacji.

Najważniejsze cechy

• Producent: Siemens
• Model: AL100
• Typ: adapter montażowy do siłowników elektromechanicznych serii SSP..
• Przeznaczenie: montaż siłowników na zaworach serii 2W.., 3W.. i 4W..
• Kompatybilne siłowniki: siłowniki elektromechaniczne SSP..; adapter AL100 jest wymagany do montażu siłowników SSP61 na zaworach 2W.., 3W.. i 4W..
• Kompatybilne zawory: Siemens 2W.., 3W.., 4W..
• Zastosowanie w renowacji: przewidziany do montażu siłowników na istniejących zaworach 2W.., 3W.., 4W.. (renowacja instalacji)
• Instrukcja montażu w komplecie: adapter dostarczany wraz z instrukcją montażu 74 319 0302 0

Zastosowanie

Adapter AL100 rozszerza możliwości zastosowania siłowników elektromechanicznych serii SSP.. na dodatkowe typy zaworów Siemens. Oprócz standardowej współpracy z zaworami V..P47.., dzięki adapterowi możliwe jest stosowanie siłowników również z zaworami:

• 2W.. – zawory przelotowe
• 3W.. – zawory trójdrogowe
• 4W.. – zawory trójdrogowe z obejściem

Takie połączenie stosowane jest w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych, w których zawory 2W.., 3W.. i 4W.. regulują przepływ wody grzewczej lub chłodniczej. Adapter szczególnie przydaje się przy modernizacji (renowacji) istniejących układów z tymi zaworami, gdy wymagane jest zastosowanie nowych siłowników z serii SSP...

Funkcje i działanie

• Umożliwia stosowanie siłowników z dodatkowymi zaworami: AL100 pozwala użyć siłowników SSP.. nie tylko z zaworami V..P47.., ale także z zaworami 2W.., 3W.. i 4W...
• Wymagany dla SSP61: zgodnie z kartą katalogową adapter AL100 jest niezbędny do poprawnego montażu siłowników SSP61 na zaworach 2W.., 3W.. i 4W..
• Przystosowany do zastosowań renowacyjnych: przewidziany do montażu siłowników na istniejących zaworach starszych serii (oznaczenie „renowacja” w dokumentacji montażowej).

Montaż

• Wymóg stosowania: przy montażu siłowników serii SSP.. na zaworach 2W.., 3W.., 4W.. należy zastosować adapter montażowy AL100.
• Instrukcja w zestawie: adapter dostarczany jest z dedykowaną instrukcją montażu 74 319 0302 0, opisującą szczegółowo kolejne kroki instalacji.
• Przeznaczenie: montaż na zaworach 2W.., 3W.., 4W.. w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych.

Dane techniczne (wg karty katalogowej)

• Model: AL100
• Rodzaj elementu: adapter montażowy do siłowników elektromechanicznych
• Kompatybilne siłowniki: seria SSP..; adapter wymagany do montażu siłowników SSP61 na zaworach 2W.., 3W.., 4W..
• Kompatybilne zawory: Siemens 2W.., 3W.., 4W..
• Dokumentacja dołączona: instrukcja montażu 74 319 0302 0

Podsumowanie

Siemens AL100 to dedykowany adapter montażowy, który umożliwia zastosowanie siłowników serii SSP.. – w szczególności SSP61 – na zaworach 2W.., 3W.. i 4W... Jest on wymagany do montażu SSP61 na tych zaworach i stanowi praktyczne rozwiązanie przy modernizacji istniejących instalacji HVAC. Dostarczany w komplecie z instrukcją montażu, pozwala w sposób zgodny z wytycznymi producenta połączyć nowe siłowniki z używanymi dotąd zaworami serii 2W.., 3W.. i 4W...

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt AL100 jest elementem montażowym przeznaczonym do współpracy wyłącznie z siłownikami SSP..., STP... oraz zaworami 2W..., 3W..., 4W..., zgodnie z dokumentacją producenta.
• Montaż wykonywać wyłącznie zgodnie z instrukcją montażu producenta. Nieprawidłowe zamocowanie może spowodować nieprawidłowe działanie zespołu siłownik–zawór.
• Przed montażem należy prawidłowo osadzić element AL100 na zaworze, zgodnie z kolejnością przedstawioną w dokumentacji.
• Do mocowania należy użyć właściwego narzędzia sześciokątnego 2 mm, zgodnie z instrukcją producenta.
• Po zamocowaniu elementu AL100 siłownik należy osadzić i zablokować poprzez obrót zgodnie z kierunkiem wskazanym w dokumentacji producenta.
• Nie stosować produktu z innymi urządzeniami lub elementami niż wskazane w dokumentacji producenta.
• Nie modyfikować produktu ani sposobu jego montażu. Wszelkie czynności montażowe wykonywać wyłącznie zgodnie z dokumentacją producenta.
