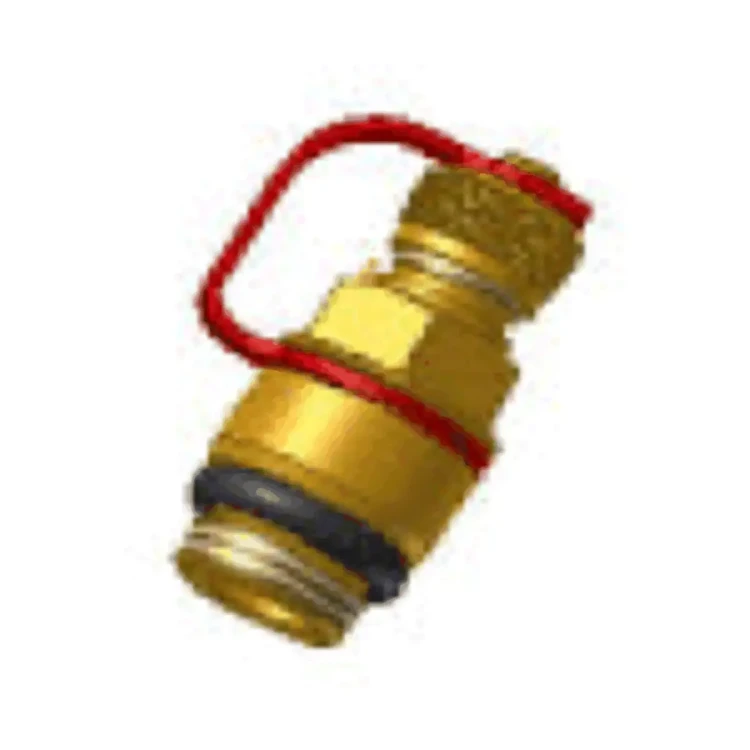

ALP45 Zapasowe króćce pomiarowe 1’’ (zestaw 2 sztuk) do zaworów VPI45..Q

ALP45 to komplet zapasowych króćców pomiarowych P/T firmy Siemens, przeznaczony jako wyposażenie dodatkowe do zaworów regulacyjnych niezależnych od ciśnienia (PICV) serii VPP46.., VPP46..Q, VPI46.. i VPI46..Q w instalacjach HVAC. Zestaw obejmuje 2 króćce – jeden z czerwoną, a drugi z niebieską opaską, co ułatwia jednoznaczną identyfikację punktów pomiaru ciśnienia na zasilaniu i powrocie.

Najważniejsze cechy

• Producent: Siemens
• Model: ALP45
• Symbol magazynowy: BPZ:ALP45
• Typ: zapasowe króćce pomiarowe P/T (komplet akcesoriów)
• Przeznaczenie: wyposażenie dodatkowe do zaworów regulacyjnych niezależnych od ciśnienia (PICV) w instalacjach grzewczych i chłodniczych
• Komplet: 2 sztuki (1 z czerwoną opaską, 1 z niebieską opaską)
• Przyłącze pomiarowe: gwinty zewnętrzne G ⅛” wg ISO 228
• Połączenie z korpusem zaworu: gwint G ¼” wg ISO 228 z uszczelką
• Długość całkowita króćca: 40 mm
• Kodowanie kolorami: czerwona i niebieska opaska dla rozróżnienia dwóch punktów pomiarowych

Zastosowanie

Króćce pomiarowe ALP45 stosowane są w instalacjach wentylacyjnych, klimatyzacyjnych oraz grzewczo-chłodniczych z zaworami PICV ACVATIX, gdzie wymagany jest wygodny dostęp do punktów pomiaru ciśnienia P/T. Umożliwiają podłączanie aparatury pomiarowej do:

• kontroli różnicy ciśnienia na zaworze PICV,
• weryfikacji nastaw przepływu i zrównoważenia hydraulicznego obiegów,
• diagnozy pracy urządzeń końcowych (klimakonwektory, wymienniki ciepła, belki chłodzące itp.).

Budowa i połączenia

• Zapasowe króćce P/T: elementy montowane w przyłączach pomiarowych zaworów PICV.
• Dwa warianty w komplecie: 1 sztuka z czerwoną opaską oraz 1 sztuka z niebieską opaską – zgodnie z oznaczeniami punktów pomiarowych stosowanych w zaworach PICV.
• Przyłącze pomiarowe: gwinty zewnętrzne G ⅛” wg ISO 228 do podłączania linii pomiarowych lub przyrządów pomiarowych.
• Połączenie z korpusem zaworu: gwint G ¼” wg ISO 228, uszczelniany dostarczoną uszczelką, dopasowany do gniazd P/T w korpusach zaworów.
• Kompaktowa długość 40 mm ułatwia montaż nawet w ograniczonej przestrzeni przy zaworze.

Montaż i eksploatacja

• Króćce ALP45 wkręca się w przygotowane przyłącza pomiarowe P/T (G ¼”) w korpusie zaworu PICV.
• Gwint G ⅛” służy do okresowego podłączania linii pomiarowych lub przyrządów pomiarowych do odczytu ciśnienia.
• Oznaczenia kolorystyczne (czerwona / niebieska opaska) ułatwiają jednoznaczne przypisanie każdego króćca do odpowiedniego punktu pomiarowego w instalacji.

Dane techniczne

• Typ: ALP45
• Rodzaj elementu: zapasowe króćce pomiarowe P/T (zestaw 2 szt.)
• Przyłącze pomiarowe: gwinty zewnętrzne G ⅛” wg ISO 228
• Połączenie z zaworem: gwint G ¼” wg ISO 228, z uszczelką
• Długość: 40 mm
• Oznaczenie kolorystyczne: 1× czerwona opaska, 1× niebieska opaska

Podsumowanie

Siemens ALP45 to praktyczny komplet zapasowych króćców pomiarowych P/T do zaworów PICV ACVATIX. Standaryzowane gwinty G ⅛” / G ¼”, wbudowana uszczelka oraz kolorowe oznaczenia czynią z ALP45 wygodne i pewne rozwiązanie do realizacji pomiarów ciśnienia i kontroli pracy instalacji HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt ALP45 jest przeznaczony wyłącznie jako zapasowe króćce pomiarowe P/T do zaworów Kombi firmy Siemens.
• Zestaw zawiera 2 króćce pomiarowe: 1 sztukę z czerwoną opaską i 1 sztukę z niebieską opaską.
• Przyłącze króćców: gwint zewnętrzny G ⅛" wg ISO 228. Połączenie z korpusem zaworu: G ¼" wg ISO 228, z uszczelką.
• Montaż, wymianę i czynności serwisowe wykonywać wyłącznie zgodnie z dokumentacją producenta oraz przez wykwalifikowany personel.
• Przed montażem lub wymianą króćców pomiarowych należy wyłączyć pompę, odłączyć zasilanie elektryczne instalacji, zamknąć zawory odcinające, całkowicie obniżyć ciśnienie w instalacji i odczekać do jej ostygnięcia.
• Produkt stosować wyłącznie w instalacjach zamkniętych i tylko z kompatybilnymi zaworami Kombi przewidzianymi przez producenta.
• Nie stosować produktu niezgodnie z jego przeznaczeniem ani nie modyfikować jego konstrukcji. Nieprawidłowy montaż lub użycie może spowodować nieszczelność, uszkodzenie instalacji lub błędne pomiary.
• Po montażu należy sprawdzić szczelność połączenia z korpusem zaworu oraz prawidłowość osadzenia uszczelki.
