ALT-DS100J Osłon ochronna podwójna, długość 100 [mm], PN16, stal V4A, do termostatów RAZ..J

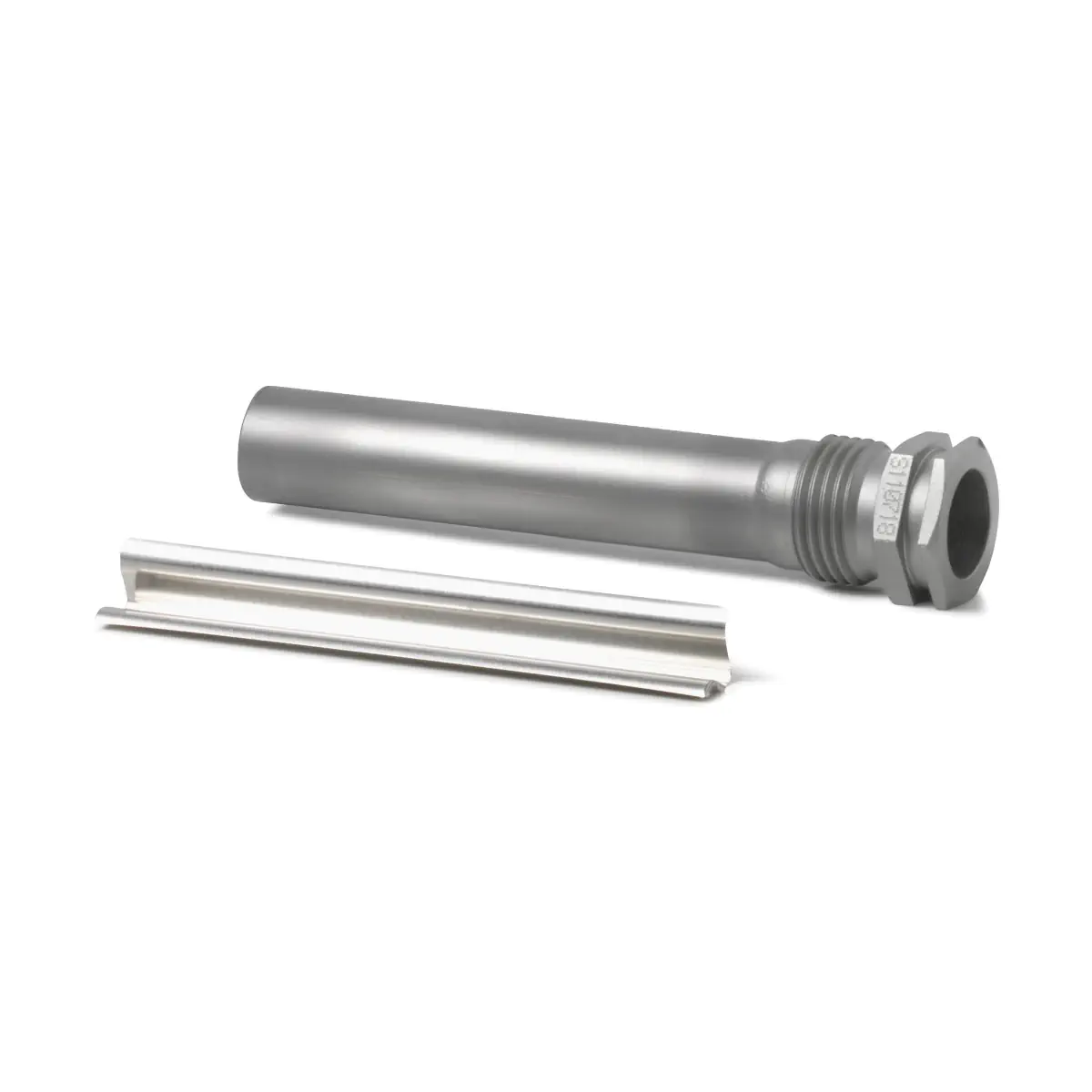

ALT-DS100J to kompaktowa osłona ochronna ze stali nierdzewnej V4A (1.4404) o długości zanurzenia 100 mm, z przyłączem gwintowanym G½A, przeznaczona do współpracy z termostatami serii RAZ..J oraz sondami czujników w instalacjach ogrzewania, wentylacji i klimatyzacji (HVAC). Zapewnia bezpieczną pracę w czynnikach o temperaturze do 350 °C i ciśnieniu nominalnym 16 bar, umożliwiając jednocześnie szybki montaż i demontaż elementów pomiarowych.

Najważniejsze cechy

• Producent: Siemens
• Model: ALT-DS100J
• Oznaczenie dodatkowe producenta: S55700-P146
• Typ: osłona ochronna do termostatów i czujników (seria ALT-DS..J)
• Zastosowanie: instalacje grzewcze, wentylacyjne i klimatyzacyjne (HVAC)
• Przeznaczenie: ochrona sond czujników i termostatów w różnych czynnikach i przy różnych ciśnieniach roboczych
• Kompatybilność: specjalnie do termostatów RAZ..J
• Materiał osłony: stal nierdzewna 1.4404 (V4A)
• Maks. temperatura czynnika: do 350 °C (dla osłon ze stali nierdzewnej)
• Ciśnienie nominalne: 16 bar
• Długość zanurzenia R: 100 mm
• Średnica wewnętrzna osłony: 15 mm
• Średnica zewnętrzna tulei: ok. 17 mm
• Przyłącze procesowe: gwint zewnętrzny G½A (gwint musi być uszczelniony)
• Głowica montażowa: sześciokąt SW22 z wybitym oznaczeniem materiału i datą produkcji
• Dostarczane w komplecie: sprężyna łącząca (dla serii ALT-DS..)
• Masa: ok. 0,37 kg

Zastosowanie

Osłona ochronna ALT-DS100J stosowana jest w instalacjach ogrzewania, wentylacji i klimatyzacji do ochrony sond czujników i termostatów przed bezpośrednim kontaktem z medium.

• Do ochrony sond czujników i termostatów pracujących w różnych rodzajach czynników i przy różnych ciśnieniach roboczych.
• Wykonana ze stali nierdzewnej, przeznaczona m.in. do wody zawierającej sól.
• Umożliwia szybki montaż i demontaż termostatów oraz czujników.
• Szczególnie zalecana do termostatów serii RAZ..J, zgodnie z kartą katalogową.

Budowa i materiały

• Korpus osłony: tuleja zanurzeniowa ze stali nierdzewnej 1.4404 (V4A), odporna na wysoką temperaturę i ciśnienie.
• Głowica: sześciokąt SW22 ułatwiający dokręcanie; na sześciokącie umieszczone są oznaczenie materiału oraz data produkcji.
• Przyłącze: gwint zewnętrzny G½A, wymagający uszczelnienia podczas montażu.
• Tuleja zanurzeniowa: długość 100 mm, średnica wewnętrzna 15 mm, średnica zewnętrzna ok. 17 mm.
• Wytrzymałość ciśnieniowa: ciśnienie nominalne PN 16 bar (odpowiada materiałowi ze stali nierdzewnej 1.4404, symbol S).
• Zakres temperatur czynnika: do 350 °C dla wersji ze stali nierdzewnej.
• Wyposażenie: osłony serii ALT-DS.. dostarczane są ze sprężyną łączącą.

Montaż i wskazówki eksploatacyjne

• Osłona mocowana jest w króćcu instalacji za pomocą gwintu G½A; gwint należy obowiązkowo uszczelnić.
• Osłon ochronnych nie wolno smarować od środka olejem.
• Niedopuszczalne jest stosowanie past termoprzewodzących ani podobnych substancji wewnątrz osłony.
• Nie stosować osłony w miejscach, gdzie prędkość przepływu czynnika przekracza 2 m/s.
• Dobór materiału osłony do medium zgodnie z zaleceniami producenta: osłony ze stali nierdzewnej stosować m.in. tam, gdzie medium może zawierać sól.

Dane techniczne

• Model: ALT-DS100J
• Oznaczenie dodatkowe: S55700-P146
• Długość zanurzenia R: 100 mm
• Materiał: stal nierdzewna 1.4404 (V4A)
• Ciśnienie nominalne: 16 bar
• Maks. temperatura czynnika (stal nierdzewna): 350 °C
• Przyłącze do instalacji: gwint zewnętrzny G½A (gwint musi być uszczelniony)
• Średnica wewnętrzna osłony: 15 mm
• Średnica zewnętrzna tulei: ok. 17 mm
• Głowica: sześciokąt SW22 z oznaczeniem materiału i datą produkcji
• Prędkość przepływu medium: do 2 m/s
• Masa: ok. 0,37 kg

Wyposażenie dodatkowe

• Zestaw montażowy ALT-C001 – dostępny jako wyposażenie dodatkowe (nie jest częścią standardowej dostawy osłony ALT-DS100J).

Podsumowanie

Siemens ALT-DS100J to wytrzymała, wykonana ze stali nierdzewnej 1.4404 (V4A) osłona ochronna o długości zanurzenia 100 mm, dedykowana do termostatów RAZ..J i innych sond czujników o odpowiednich wymiarach. Dzięki ciśnieniu nominalnemu PN 16, dopuszczalnej temperaturze czynnika do 350 °C, gwintowi G½A oraz dostarczanej w komplecie sprężynie łączącej, stanowi niezawodne rozwiązanie do profesjonalnych instalacji HVAC, wymagających pewnej ochrony elementów pomiarowych w wodzie, w tym wodzie zawierającej sól.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: osłona ochronna ALT-DS100J do stosowania z termostatami i czujnikami RAZ..J.
• Osłona ochronna wykonana ze stali nierdzewnej V4A (1.4404), przeznaczona do czynników o temperaturze do 350 °C.
• Produkt przeznaczony do stosowania w instalacjach ogrzewania, wentylacji i klimatyzacji, wyłącznie zgodnie z dokumentacją producenta.
• Montaż na gwincie G½A. Gwint musi być uszczelniony.
• Ciśnienie nominalne dla modelu ALT-DS100J wynosi 16 bar. Nie przekraczać dopuszczalnych parametrów pracy instalacji.
• Osłony ochronnej nie wolno smarować od środka olejem. Niedopuszczalne jest również stosowanie past termoprzewodzących lub podobnych.
• Nie stosować produktu przy prędkości przepływu czynnika wyższej niż 2 m/s.
• Model ze stali nierdzewnej ALT-DS100J stosować do wody grzewczej, wody pitnej oraz czynników agresywnych i natlenionych, zgodnie z przeznaczeniem producenta.
• Przed doborem i montażem należy upewnić się, że produkt jest zgodny z wymaganym medium, ciśnieniem roboczym, temperaturą oraz kompatybilny z odpowiednim termostatem lub czujnikiem.
• Produkt należy montować i użytkować w sposób umożliwiający bezpieczny montaż oraz demontaż czujnika lub termostatu.
• Oznaczenie materiału i data produkcji znajdują się na głowicy osłony, na sześciokącie SW22.
• Model ALT-DS100J dostarczany jest ze sprężyną łączącą.

Pliki do pobrania:
ALT-DS100J Karta katalogowa
