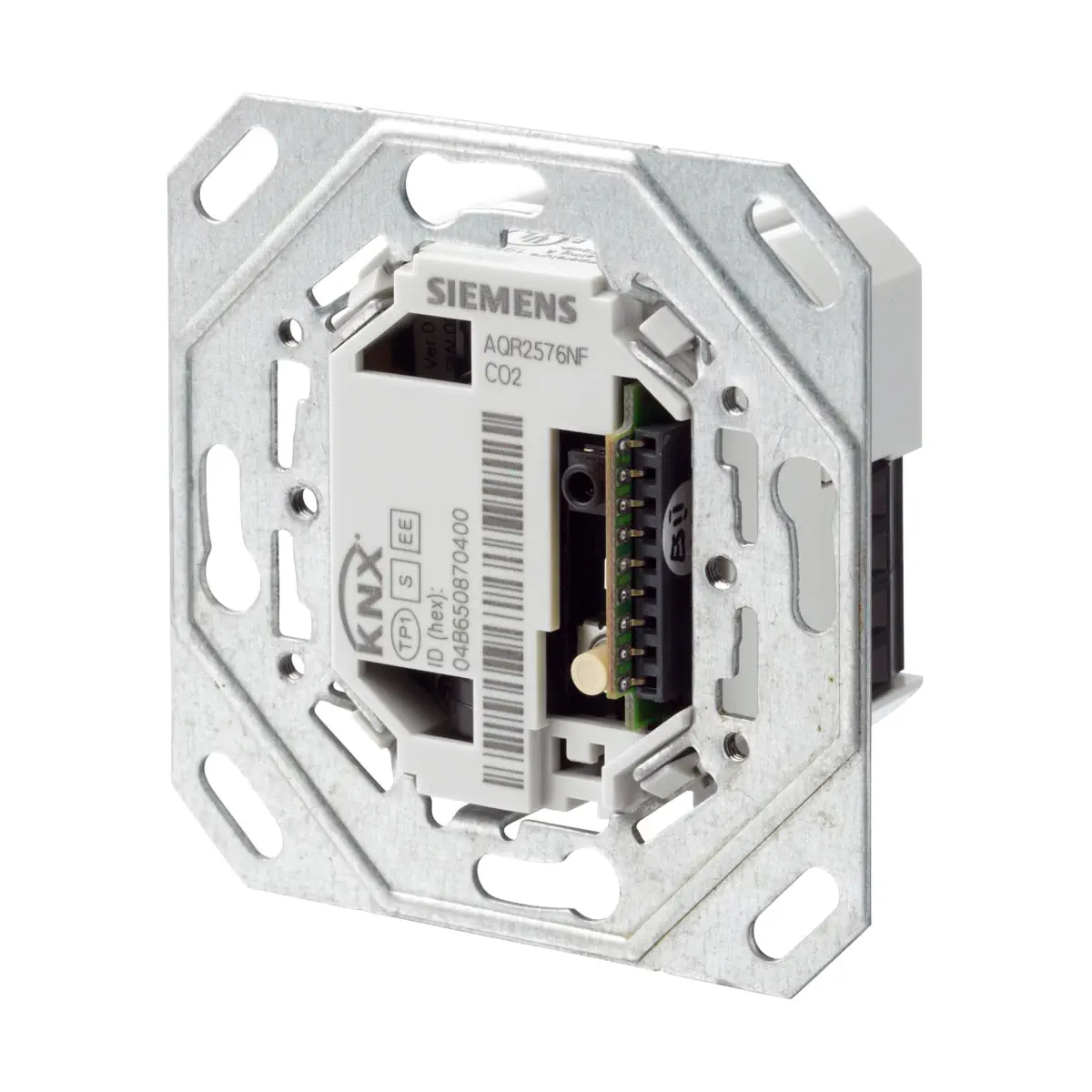

AQR2576NF Moduł bazowy z interfejsem komunikacyjnym KNX z wbudowanym czujnikem CO2, 2 wejściami bezpotencjałowymi i dodatkowym wejściem dla pasywnego czujnika temperatury (NTC10k)

AQR2576NF to moduł bazowy podtynkowego czujnika pomieszczeniowego Siemens Symaro™ z komunikacją KNX S-Mode, KNX LTE-Mode oraz KNX PL-Link, wyposażony w pomiar stężenia CO₂ w zakresie 0…5000 ppm. Moduł jest zasilany bezpośrednio z magistrali KNX i przeznaczony do instalacji HVAC, w których wymagana jest wentylacja sterowana zależnie od zapotrzebowania (DCV) oraz optymalizacja komfortu i zużycia energii. Do zbudowania kompletnego urządzenia konieczne jest zastosowanie modułu frontowego oraz ramki (zamawiane oddzielnie).

Najważniejsze cechy

• Producent: Siemens
• Model: AQR2576NF
• Symbol magazynowy: S55720-S207
• Typ: moduł bazowy podtynkowego czujnika pomieszczeniowego KNX
• Komunikacja: KNX S-Mode / KNX LTE-Mode / KNX PL-Link
• Pomiar CO₂: 0…5000 ppm
• Metoda pomiaru CO₂: NDIR (pomiar absorpcji promieniowania podczerwonego) z podwójnym układem pomiarowym (czujnik pomiarowy + czujnik referencyjny)
• Bezobsługowy pomiar CO₂: bez konieczności ponownej kalibracji przez co najmniej 8 lat
• Wejścia: 2 wejścia dla styków bezpotencjałowych + wejście dla pasywnego czujnika temperatury NTC 10k
• Zasilanie: 21…29 V DC z magistrali (SELV lub klasa 2 (US))
• Stopień ochrony: IP30 z modułem frontowym / IP20 bez modułu frontowego
• Format / wymiary: CEE/VDE, 70,8 × 70,8 mm

Zastosowanie

AQR2576NF jest przeznaczony do instalacji ogrzewania, wentylacji i klimatyzacji, gdzie pomiar CO₂ służy do sterowania wentylacją zależnie od jakości powietrza i obciążenia pomieszczenia (np. muzea, kina, teatry, biura, klasy szkolne, audytoria, szpitale, pomieszczenia mieszkalne).

Moduł jest certyfikowanym urządzeniem KNX i może współpracować z urządzeniami KNX, pod warunkiem dostępności odpowiednich punktów danych. Może być stosowany w systemach:

• Desigo TRA V6.1 (KNX PL-Link)
• Synco 700 (KNX LTE-Mode)
• GAMMA Building Management Systems / urządzenia innych producentów (KNX S-Mode)

Urządzenia z pomiarem CO₂ nie mogą pełnić funkcji bezpieczeństwa (np. ostrzeganie przed obecnością gazu lub dymu).

Funkcje i działanie

Pomiar CO₂ (NDIR) i transmisja danych w KNX

Moduł mierzy stężenie CO₂ metodą NDIR i może przesyłać wartość po magistrali KNX do innych elementów automatyki budynkowej oraz systemu sterowania. Podwójny układ pomiarowy (pomiarowy + referencyjny) umożliwia kompensację jednorodnych zmian w torze optycznym oraz starzenia się lampy.

Wejście dla dodatkowego czujnika temperatury (NTC 10k)

• Kompatybilność: NTC 10k (B=3988)
• Zakres pomiarowy: 0…50 °C
• Sygnał wejściowy (zaciski B, M): pasywny
• Dopuszczalna długość przewodu: 10 m
• Zmierzona temperatura może być przesyłana po KNX zależnie od parametryzacji (np. jako niezależna wartość temperatury podłogi lub sufitu, albo jako temperatura wykorzystywana w logice instalacji).

2 wejścia binarne dla styków bezpotencjałowych

• Liczba wejść: 2
• Sygnał napięciowy: 14…16 V
• Prąd przy zamkniętym styku: 0,5 mA
• Impuls zamykający: 10 mA
• Dopuszczalna długość przewodu: 10 m
• Możliwe funkcje (parametryzowane): włącznik światła, ściemniacz, sterowanie żaluzjami, monitorowanie styków, wysyłanie 8-bitowych wartości

Podłączenie elektryczne i komunikacja

• Zasilanie i komunikacja: z magistrali KNX (zaciski sprężynowe CE+ (KNX+) oraz CE- (KNX-))
• Złącze magistrali (drut): 0,6…0,8 mm
• Wejścia czujników (zaciski śrubowe): 1 × 0,25…2,5 mm² (drut/linka) lub 2 × 0,25…1,5 mm² (drut/linka)
• Uwaga instalacyjna: urządzenie nie jest zabezpieczone przed przypadkowym podłączeniem do napięcia 230 V AC
• Zalecenie: używać właściwych, certyfikowanych przewodów do magistrali KNX i nie pomylić biegunowości przewodów KNX

Dane techniczne

• Napięcie zasilające: 21…29 V DC z magistrali (SELV lub klasa 2 (US))
• Całkowity pobór prądu (urządzenia z CO₂): < 15 mA (przy 24 V DC, dla modułu frontowego i bazowego)
• Zakres pomiarowy CO₂: 0…5000 ppm
• Dokładność CO₂ (23°C, 1013 hPa): ≤ ±(50 ppm + 2% wartości pomiarowej); ≤ ±(50 ppm + 3% wartości pomiarowej) dla wartości > 2000 ppm
• Zależność od temperatury: ±2 ppm/°C (typowa)
• Zależność od ciśnienia: 0,14% wartości zmierzonej / hPa
• Zmiany wartości w czasie: ≤ ±5% zakresu pomiarowego / 5 lat (typowo)
• Stała czasowa CO₂ t₆₃: < 5 min
• Ponowna kalibracja: nie wymagana przez co najmniej 8 lat
• Wejście NTC 10k: 0…50 °C, dokładność (bez czujnika temperatury) < ±0,1 K, długość przewodu 10 m
• Wejścia binarne: 2, długość przewodu 10 m
• Stopień ochrony: IP30 z modułem frontowym / IP20 bez modułu frontowego
• Klasa bezpieczeństwa: III wg EN 60730-1
• Warunki pracy: 0…50 °C; 0…95% r.h. (bez skraplania)
• Wymiary: 70,8 × 70,8 mm (format CEE/VDE)
• Masa modułu bazowego: 60…100 g (zależnie od typu modułu)

Montaż

• Typ montażu: podtynkowy; przewody doprowadzane do modułu bazowego z puszki wpuszczonej w ścianę
• Zalecane miejsce instalacji czujnika w pomieszczeniu: ściana wewnętrzna, ok. 1,5 m nad podłogą; unikać wnęk, zasłon, źródeł ciepła oraz bezpośredniego nasłonecznienia
• Stabilizacja pomiaru: po zainstalowaniu pomiar stabilizuje się po około 1 godzinie pracy
• Zabezpieczenie: połączenie modułu bazowego i frontowego z wykorzystaniem zatrzasków oraz zabezpieczenia przed kradzieżą

Podsumowanie

Siemens AQR2576NF to podtynkowy moduł bazowy KNX z bezobsługowym pomiarem CO₂ 0…5000 ppm (NDIR), przeznaczony do nowoczesnych instalacji HVAC z wentylacją sterowaną zależnie od jakości powietrza. Zasilanie z magistrali, wejście dla NTC 10k oraz 2 wejścia binarne pozwalają integrować pomiary i sygnały obiektowe w jednej, estetycznej instalacji podtynkowej — po skompletowaniu z modułem frontowym i ramką.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z wymaganiami UE).
• Urządzenie należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z Dyrektywą 2012/19/UE. Nie wyrzucać z odpadami komunalnymi.
• Montaż, podłączenie i uruchomienie wykonywać wyłącznie zgodnie z dokumentacją producenta oraz obowiązującymi przepisami dotyczącymi instalacji elektrycznych i systemów KNX.
• Urządzenie jest przeznaczone do montażu podtynkowego.
• Urządzenie zasilane jest z magistrali KNX napięciem 21…29 V DC (SELV lub klasa 2). Podłączać wyłącznie do właściwego źródła zasilania i magistrali KNX.
• Urządzenie nie jest zabezpieczone przed przypadkowym podłączeniem do napięcia 230 V AC. Nieprawidłowe podłączenie może spowodować uszkodzenie urządzenia i zagrożenie bezpieczeństwa.
• Podczas montażu należy przestrzegać zasad separacji różnych poziomów napięć, w tym wymagań dla obwodów niskiego napięcia bezpiecznego. Ramka montażowa musi być połączona z przewodem ochronnym.
• Stosować wyłącznie właściwe, certyfikowane przewody do magistrali KNX oraz zachować prawidłową polaryzację przewodów KNX: czerwona końcówka CE+ (KNX+), szara końcówka CE- (KNX-).
• Przed uruchomieniem należy sprawdzić zasilanie oraz okablowanie magistrali i wejść. Nieprawidłowe okablowanie może powodować błędy działania urządzenia.
• Nie otwierać ani nie demontować urządzenia w sposób niezgodny z instrukcją producenta. Demontaż modułu frontowego i dostęp do złącza narzędziowego wykonywać wyłącznie zgodnie z instrukcją montażu.
• Urządzenie montować wyłącznie w dopuszczalnych warunkach środowiskowych: temperatura pracy 0…50°C, wilgotność 0…95% r.h. bez skraplania.
• Miejsce montażu powinno znajdować się na wewnętrznej ścianie pomieszczenia, około 1,5 m nad podłogą i co najmniej 50 cm od najbliższej ściany. Nie montować na ścianach zewnętrznych, we wnękach, za zasłonami, nad lub w pobliżu źródeł ciepła oraz w miejscach bezpośrednio nasłonecznionych.
• Koniec korytka kablowego od strony urządzenia należy uszczelnić, aby uniknąć przeciągu mogącego negatywnie wpływać na pomiar.
• Wejście dodatkowego czujnika temperatury przeznaczone jest dla pasywnego czujnika NTC 10k. Dopuszczalna długość przewodu wynosi 10 m.
• Wejścia binarne są przeznaczone dla dwóch styków bezpotencjałowych. Dopuszczalna długość przewodu wynosi 10 m.
• Model AQR2576NF z pomiarem CO2 nie może pełnić funkcji bezpieczeństwa, takich jak ostrzeganie przed obecnością gazu lub dymu.
• Stopień ochrony obudowy wynosi IP30 z modułem frontowym oraz IP20 bez modułu frontowego. Nie stosować poza warunkami odpowiadającymi temu stopniowi ochrony.
