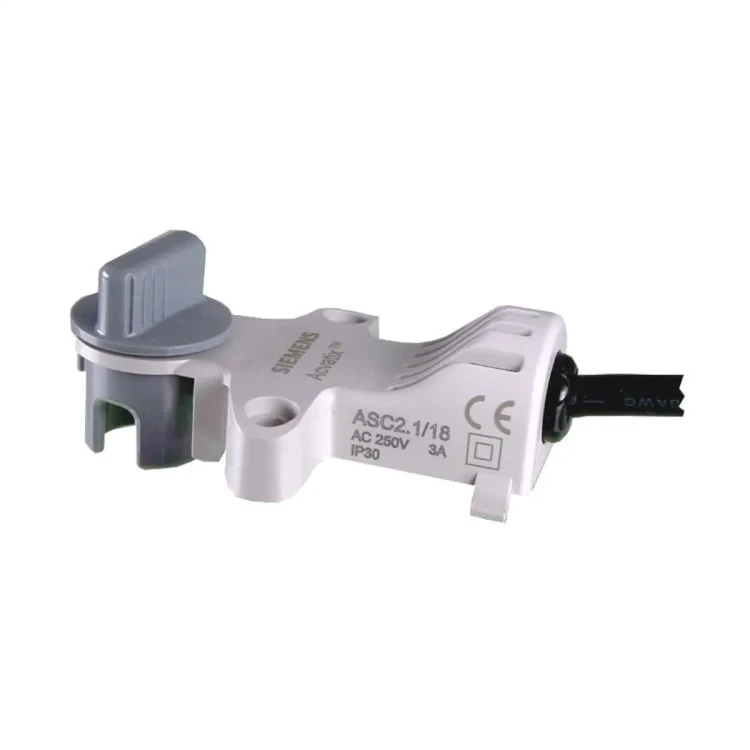

ASC2.1/18 Przełącznik pomocniczy do siłowników SFA../SFP.., 250 [V] AC, 3(2) [A]

ASC2.1/18 to opcjonalny przełącznik pomocniczy serii ACVATIX™, przeznaczony do montażu bezpośrednio na siłowniku elektromechanicznym zaworu strefowego. Umożliwia uzyskanie dodatkowego styku przełączającego, który zmienia stan przy około 50% skoku siłownika, dzięki czemu pozwala wykorzystać informację o położeniu zaworu w systemie sterowania. Przełącznik wyposażony jest w 3‑żyłowy kabel podłączeniowy o długości 1,8 m.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: ASC2.1/18
• Typ: przełącznik pomocniczy do siłowników elektromechanicznych zaworów strefowych
• Rodzaj styku: styk przełączający (SPDT)
• Punkt przełączania: przy ok. 50% skoku siłownika
• Zakres pracy styku: 0…50% skoku – jeden tor zwarty, 50…100% skoku – drugi tor zwarty
• Obciążalność styków: 250 V AC, 3 A obciążenie rezystancyjne, 2 A obciążenie indukcyjne (3(2) A)
• Kabel podłączeniowy: 3‑żyłowy, długość 1,8 m, 18 AWG (0,96 mm²)
• Montaż: bezpośrednio na siłowniku, za pomocą dwóch wkrętów

Zastosowanie

ASC2.1/18 stosowany jest jako wyposażenie dodatkowe siłowników elektromechanicznych zaworów strefowych ACVATIX™. Przełącznik generuje sygnał przełączny zależny od położenia trzpienia siłownika, umożliwiając wykorzystanie tej informacji w zewnętrznych układach automatyki.

Funkcje i działanie

• Przełącznik montowany jest bezpośrednio na korpusie siłownika.
• Wbudowany styk przełączający zmienia stan przy ok. 50% skoku siłownika.
• Zakresy pracy styków:
  • 0…50% skoku: zaciski Q11–Q12 zwarte, Q11–Q14 rozwarte
  • 50…100% skoku: zaciski Q11–Q12 rozwarte, Q11–Q14 zwarte
• Dzięki temu zawsze jeden z torów (Q11–Q12 lub Q11–Q14) jest zamknięty, w zależności od położenia siłownika.

Podłączenie elektryczne

• Kabel fabryczny: 3‑żyłowy, długość 1,8 m, 18 AWG (0,96 mm²)
• Oznaczenia przewodów i zacisków:
  • czarny / czerwony: Q11 (wspólny)
  • czarny / niebieski: Q12
  • czarny / różowy: Q14
• Zakres przełączania: 0…50% skoku – zwarty tor Q11–Q12, 50…100% skoku – zwarty tor Q11–Q14
• Obciążalność styków: 250 V AC, 3 A (obciążenie rezystancyjne), 2 A (obciążenie indukcyjne)

Dane techniczne

• Model: ASC2.1/18
• Typ elementu: przełącznik pomocniczy (opcjonalny)
• Rodzaj styku: styk przełączający
• Punkt przełączania: przy ok. 50% skoku siłownika
• Obciążalność styków: 250 V AC, 3 A rezystancyjnie, 2 A indukcyjnie (3(2) A)
• Kabel podłączeniowy: 3‑żyłowy, 1,8 m, 18 AWG (0,96 mm²)
• Mocowanie: na siłowniku, za pomocą dwóch wkrętów

Montaż

• Przełącznik ASC2.1/18 montuje się bezpośrednio na siłowniku elektromechanicznym zaworu strefowego.
• Do mocowania stosuje się dwa wkręty, które przytwierdzają przełącznik do obudowy siłownika.
• Po zamontowaniu przełącznika przewód należy podłączyć do odpowiednich zacisków instalacji zgodnie z funkcją Q11, Q12 i Q14.

Podsumowanie

Siemens ASC2.1/18 to kompaktowy przełącznik pomocniczy z stykiem przełączającym i fabrycznie zamontowanym 3‑żyłowym przewodem 1,8 m, przeznaczony do współpracy z siłownikami elektromechanicznymi zaworów strefowych ACVATIX™. Przełączanie przy ok. 50% skoku siłownika oraz wysoka obciążalność styków (250 V AC, 3(2) A) sprawiają, że jest to praktyczne i niezawodne akcesorium do realizacji dodatkowych funkcji zależnych od położenia zaworu.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Przełącznik pomocniczy ASC2.1/18 jest opcjonalnym wyposażeniem dodatkowym przeznaczonym do montażu na siłownikach elektromechanicznych SFA21/18 i SFA71/18.
• Montaż przełącznika pomocniczego wykonywać wyłącznie zgodnie z dokumentacją producenta; element montuje się na siłowniku za pomocą dwóch wkrętów.
• Przed uruchomieniem należy sprawdzić działanie przełącznika pomocniczego, jeśli jest zamontowany.
• Podczas wymiany siłownika z zamontowanym przełącznikiem pomocniczym należy wyłączyć napięcie zasilające.
• Nie rozbierać korpusu siłownika, na którym zamontowany jest przełącznik pomocniczy. Rozbieranie obudowy siłownika może uwolnić naprężoną sprężynę powrotną i spowodować obrażenia wskutek szybko poruszających się części.
• Przełącznik pomocniczy posiada styk przełączający; punkt przełączania występuje przy około 50% skoku siłownika.
• Nie przekraczać dopuszczalnej obciążalności styków przełącznika pomocniczego: 250 V AC, 3 A obciążenie rezystancyjne, 2 A obciążenie indukcyjne.
• Przełącznik pomocniczy wyposażony jest w 3-żyłowy kabel podłączeniowy o długości 1,8 m.
• Urządzenie należy utylizować jako zużyty sprzęt elektroniczny zgodnie z odpowiednią Dyrektywą Europejską; nie wolno wyrzucać go wraz z odpadami komunalnymi.
• Utylizację należy prowadzić odpowiednimi kanałami zbiórki oraz zgodnie z obowiązującymi lokalnie przepisami i regulacjami.

Pliki do pobrania:
ASC2.1/18 Karta katalogowa
