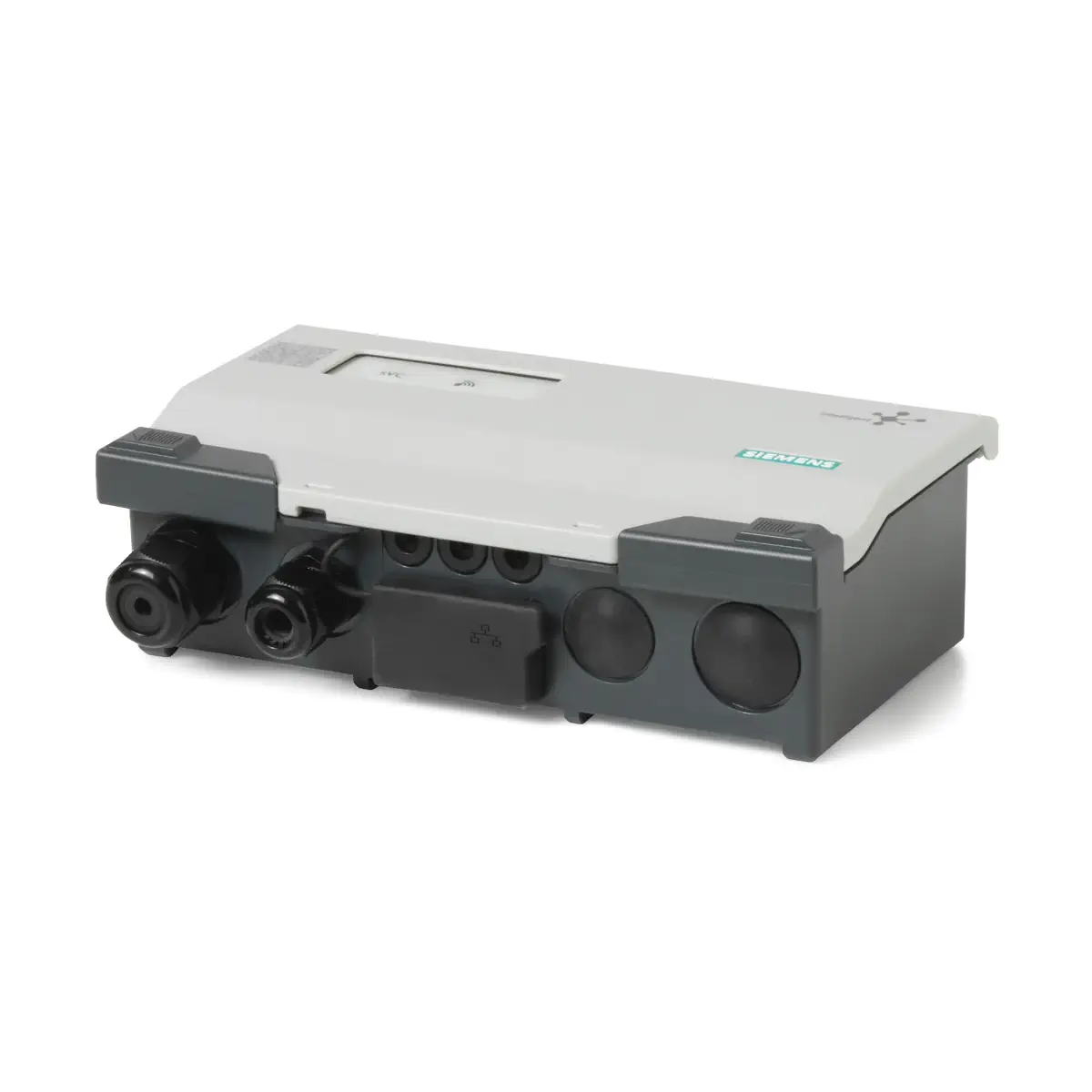

ASE4U10A Układ sterujący do zaworów inteligentnych EVG4U.. EVF4U.. EXG4U.. EXF4U..

ASE4U10A to inteligentny sterownik zaworu (Intelligent Valve controller) firmy Siemens, przeznaczony do współpracy z ciśnieniowo niezależnymi zaworami regulacyjnymi EVG4U10A.. oraz EVF4U20A.. w instalacjach ogrzewania, chłodzenia i wentylacji (HVAC). Urządzenie realizuje pomiar i regulację przepływu, temperatury oraz mocy, umożliwiając dynamiczne równoważenie hydrauliczne i precyzyjne sterowanie odbiornikami ciepła/chłodu.

Wersja ASE4U10A pracuje bez łączności WLAN i jest zasilana napięciem AC/DC 24 V. Sterownik obsługuje zarówno sygnały analogowe DC 0/2…10 V oraz 4…20 mA, jak i komunikację cyfrową BACnet IP i Modbus RTU, dzięki czemu może być łatwo integrowany z systemami automatyki budynkowej oraz nadrzędnymi sterownikami BMS.

Zastosowanie

• Sterowanie ciśnieniowo niezależnymi zaworami regulacyjnymi (PICV) EVG4U10A.. i EVF4U20A.. w układach HVAC.
• Układy grzewcze i chłodnicze z wodą lodową oraz instalacje wentylacji i klimatyzacji.
• Przedregulacja obiegów grzewczych/chłodniczych (precontrol circuits) z dynamicznym pomiarem przepływu i energii.
• Instalacje z medium woda lub mieszaniny woda–glikol etylenowy (20…50 %), w zakresie przepływów 0,075…170 m³/h (woda) lub 0,075…120 m³/h (woda–glikol).*
• Obiekty wymagające monitoringu zużycia energii oraz optymalizacji pracy instalacji (współpraca z Siemens Operations Manager).

* Dokładny zakres przepływu zależy od zastosowanego zaworu EVG4U10A.. lub EVF4U20A...

Najważniejsze funkcje i korzyści

• Inteligentna regulacja przepływu – sterownik pracuje jako 2-drogowy, ciśnieniowo niezależny zawór regulacyjny (PICV) z dynamicznym pomiarem przepływu, temperatury i mocy.
• Wbudowany pomiar energii – pomiar przepływu i temperatur (z parowanych czujników zanurzeniowych) umożliwia obliczanie mocy i energii cieplnej/chłodniczej w czasie rzeczywistym.
• Wysoka dokładność pomiaru – ultradźwiękowy pomiar przepływu z dokładnością ±2 % dla wody i ±6 % dla mieszanin woda–glikol etylenowy.
• Rozbudowane funkcje ograniczeń – możliwość konfiguracji:
  • maksymalnego i minimalnego przepływu,
  • maksymalnej mocy,
  • ograniczenia temperatury powrotu (min./max.),
  • ograniczenia różnicy temperatur ΔT,
  • ważonego ograniczenia temperatury powrotu,
  • adaptacyjnego ograniczenia maksymalnego przepływu i mocy.
• Wiele trybów pracy – możliwość wyboru funkcji sterowania:
  • dynamiczny zawór regulacyjny,
  • dynamiczny zawór regulacyjny z przełączaniem (grzanie/chłodzenie),
  • regulator różnicy ciśnień,
  • regulator temperatury zasilania,
  • regulator temperatury zasilania zależny od temperatury zewnętrznej.
• Tryby regulacji – praca w trybie regulacji pozycji zaworu, przepływu lub mocy, w zależności od potrzeb aplikacji.
• Zaawansowany tryb awaryjny (backup mode) – definiuje zachowanie zaworu przy utracie sygnału zadawanego: zawór zamknięty, utrzymanie ostatniego setpointu lub przejście na zadany setpoint stały.
• Integracja z BMS i chmurą – obsługa BACnet IP, Modbus RTU i współpraca z Siemens Operations Manager umożliwia zdalny nadzór, analizy i optymalizację zużycia energii.
• Łatwa konfiguracja przez ABT Go – parametryzacja odbywa się z poziomu aplikacji ABT Go (Android/iOS/Windows), z użyciem połączenia sieciowego lub USB.
• Bezpieczeństwo i niezawodność – lokalne funkcje ograniczeń i optymalizacji wspierają energooszczędną, stabilną pracę instalacji, również przy zmiennych warunkach w sieci hydraulicznej.

Dane techniczne ASE4U10A (sterownik Intelligent Valve)

• Typ: ASE4U10A – sterownik Intelligent Valve dla PICV serii EVG4U.. i EVF4U.., bez WLAN.
• Zasilanie: AC 24 V ~ ±20 % (19,2…28,8 V) / DC 24 V ⎓ ±20 % (19,2…28,8 V), 50/60 Hz.
• Pobór mocy sterownika: ok. 3,5 W (praca), 2 W (stan podtrzymania), 6 VA (dobór, bez siłownika).
• Interfejsy komunikacyjne:
  • Ethernet 2× RJ45, 10/100 Mbit/s, BACnet over UDP/IP,
  • Modbus RTU (EIA-485) z regulowaną prędkością transmisji,
  • USB 2.0 (Micro-B) do lokalnej komunikacji i konfiguracji,
  • L-bus do komunikacji wewnętrznej.
• Wejścia/wyjścia pomiarowe: obsługa czujników temperatury (LG-Ni1000, DIN-Ni1000, Pt1000) oraz sygnałów analogowych 0…10 V / 4…20 mA – w zależności od wybranej funkcji regulacji.
• Media robocze (z zaworem EVG../EVF..): woda grzewcza i chłodnicza oraz mieszaniny woda–glikol etylenowy 20…50 %.
• Zakres przepływów (zawory EVG4U10A.. / EVF4U20A..):
  • zawory gwintowane EVG4U10A.. DN15…50: V̇₁₀₀ 1,5…18 m³/h,
  • zawory kołnierzowe EVF4U20A.. DN65…150: V̇₁₀₀ 30…170 m³/h.
• Dokładność pomiaru przepływu: ±2 % (woda), ±6 % (mieszaniny woda–glikol).

Kompatybilne elementy systemu

• Zawory: EVG4U10A.. (DN15…50, przyłącze gwintowane), EVF4U20A.. (DN65…150, przyłącze kołnierzowe).
• Siłowniki: GLA161.9E/HR, SAX61.03/HR, SAV61.00/HR – w zależności od typu zaworu i średnicy.
• Czujniki temperatury: parowane czujniki Pt1000 (np. EZU10-2615, EZU10-10025) z odpowiednimi tulejami ochronnymi EZT-M40 / EZT-S100.

Podsumowanie

Siemens ASE4U10A to zaawansowany sterownik Intelligent Valve do zaworów ciśnieniowo niezależnych EVG4U10A.. i EVF4U20A.., łączący funkcje dokładnego pomiaru przepływu i energii z elastycznymi trybami regulacji (przepływ, moc, temperatura). Dzięki obsłudze BACnet IP, Modbus RTU, sygnałów analogowych oraz wygodnej konfiguracji przez ABT Go, urządzenie stanowi kompletną platformę do energooszczędnego sterowania obiegami grzewczymi i chłodniczymi w nowoczesnych instalacjach HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z wymaganiami UE).
• Urządzenie elektryczne niskonapięciowe, zasilane AC 24 V / DC 24 V. Podłączenie zasilania należy wykonywać wyłącznie zgodnie z dokumentacją producenta oraz wymaganiami SELV/PELV.
• Montaż, podłączenie, uruchomienie i konfigurację może wykonywać wyłącznie odpowiednio przeszkolony i wykwalifikowany personel, posiadający wiedzę z zakresu instalacji HVAC oraz obowiązujących norm i przepisów.
• Należy przestrzegać krajowych przepisów bezpieczeństwa. Nieprzestrzeganie właściwych zasad montażu i eksploatacji może prowadzić do obrażeń ciała oraz szkód materialnych.
• Należy uniemożliwić dostęp do urządzenia osobom nieuprawnionym, w szczególności dzieciom.
• Urządzenie przeznaczone jest wyłącznie do zastosowań opisanych w dokumentacji producenta. Nieprawidłowe użycie może spowodować zagrożenie dla użytkownika oraz uszkodzenie produktu lub instalacji.
• Produkt należy instalować i użytkować wyłącznie w dopuszczalnych warunkach środowiskowych: do stosowania wewnątrz budynków, w miejscu chronionym przed wpływem warunków atmosferycznych.
• Stopień ochrony obudowy IP54 obowiązuje wyłącznie przy prawidłowym montażu i poprawnym zamknięciu obudowy oraz przepustów kablowych zgodnie z instrukcją producenta.
• Podczas prowadzenia i podłączania przewodów należy stosować właściwe przepusty i średnice przewodów oraz zachować poprawne ułożenie kabli, aby nie pogorszyć szczelności i bezpieczeństwa urządzenia.
• Wszystkie połączenia elektryczne należy wykonywać przewodami o parametrach zgodnych z dokumentacją producenta. Nieprawidłowe okablowanie może spowodować błędne działanie urządzenia lub instalacji.
• W przypadku montażu z czujnikiem przepływu w instalacjach o temperaturze medium powyżej 90°C kontroler należy montować z dala od czujnika przepływu, z użyciem ściennej płytki montażowej przewidzianej przez producenta.
• W rozwiązaniu DN150 kontrolera ASE4U10A nie wolno montować bezpośrednio na czujniku przepływu; wymagany jest montaż zdalny, np. na ścianie.
• Produkt należy stosować wyłącznie z kompatybilnymi komponentami i akcesoriami wskazanymi przez producenta. Zastosowanie nieprzewidzianych elementów może powodować nieprawidłową pracę i utratę deklarowanych parametrów.
• W przypadku urządzeń podłączanych do sieci Ethernet lub systemów automatyki należy zabezpieczyć instalację przed nieautoryzowanym dostępem, stosując odpowiednie środki ochrony, takie jak segmentacja sieci i zapory sieciowe, zgodnie z zaleceniami producenta.
• Należy stosować aktualne wersje oprogramowania i aktualizacje bezpieczeństwa udostępniane przez producenta, ponieważ brak aktualizacji może zwiększyć podatność urządzenia na zagrożenia cybernetyczne.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy przekazać do odpowiedniego punktu zbiórki zużytego sprzętu elektrycznego i elektronicznego zgodnie z lokalnymi przepisami.
