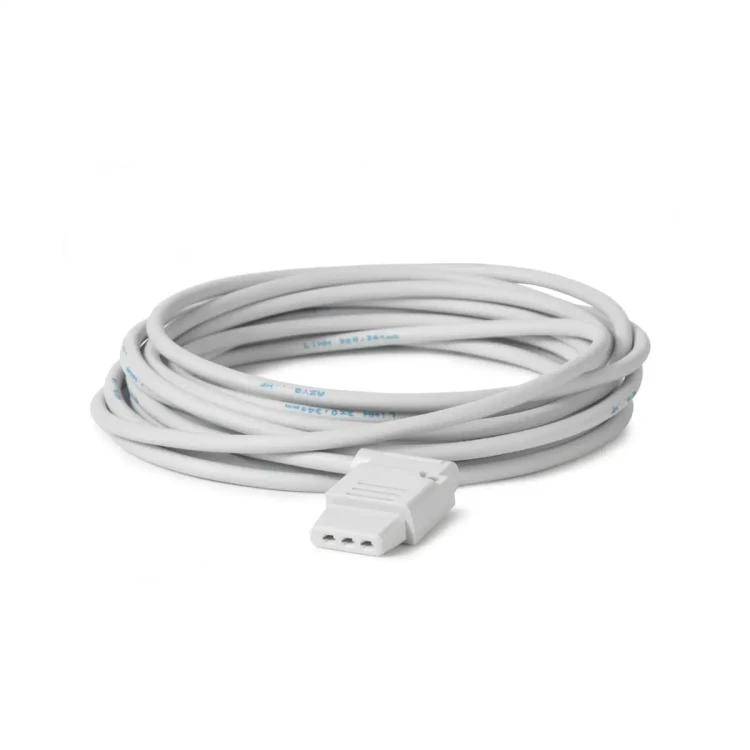

ASY8L45HF Kabel przyłączeniowy do SSA81../SSB81../SSP81../SSD81.., długość 4,5 [m], bezhalogenowy

ASY8L45HF to opcjonalny kabel podłączeniowy firmy Siemens o długości 4,5 m, przeznaczony do zasilania i sterowania siłowników elektromechanicznych SSP81.. pracujących na napięciu 24 V AC. Wykonanie bezhalogenowe zgodne z VDE 0207-24 sprawia, że przewód spełnia podwyższone wymagania dotyczące materiału izolacji, a 3-żyłowa konstrukcja z oznaczonymi kolorystycznie żyłami umożliwia szybkie i jednoznaczne podłączenie sygnałów sterujących.

Najważniejsze cechy

• Producent: Siemens
• Model: ASY8L45HF
• Typ: kabel podłączeniowy do siłowników elektromechanicznych
• Dedykowany do: siłowników SSP81.. (24 V AC, sterowanie 3-stawne)
• Długość przewodu: 4,5 m
• Napięcie systemowe: 24 V AC
• Budowa: 3-żyłowy kabel przyłączeniowy
• Przekrój żył: 0,5 mm² (seria kabli ASY8L..)
• Wykonanie bezhalogenowe: izolacja zgodna z normą VDE 0207-24
• Kolorystyka żył: ułatwione przypisanie funkcji sterujących (OTWÓRZ / ZAMKNIJ / potencjał systemowy)

Zastosowanie

Kabel ASY8L45HF służy do elektrycznego podłączenia siłowników SSP81.. do regulatorów w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC), w których siłowniki te sterują zaworami regulacyjnymi VVP47.., VXP47.. i VMP47... Przewód umożliwia przesyłanie sygnałów sterujących OTWÓRZ/ZAMKNIJ oraz potencjału systemowego 24 V AC pomiędzy regulatorem a siłownikiem.

Podłączenie elektryczne i okablowanie

Kabel ASY8L45HF jest przeznaczony do współpracy z gniazdem siłownika SSP81.. i zapewnia prawidłowe wyprowadzenie sygnałów sterujących:

• pomarańczowy (Y2): sygnał sterujący ZAMKNIJ (24 V AC)
• fioletowy (Y1): sygnał sterujący OTWÓRZ (24 V AC)
• czerwony (N): potencjał systemowy 24 V AC

Z jednej strony wtyczka kabla jest mocowana zatrzaskowo w złączu siłownika SSP81.., z drugiej strony przewód prowadzi się do regulatora, gdzie jego żyły podłącza się do odpowiednich zacisków sterujących i zasilających.

Dane techniczne

• Model: ASY8L45HF
• Przeznaczenie: siłowniki elektromechaniczne SSP81.. (24 V AC)
• Rodzaj produktu: kabel podłączeniowy (opcjonalny)
• Długość: 4,5 m
• Napięcie systemowe: 24 V AC
• Liczba żył: 3
• Przekrój żył: 0,5 mm²
• Wykonanie izolacji: bezhalogenowe, VDE 0207-24
• Zastosowanie w układach sterowania: sygnały OTWÓRZ (Y1), ZAMKNIJ (Y2) oraz potencjał systemowy (N) dla siłownika SSP81..

Podsumowanie

Siemens ASY8L45HF to 4,5‑metrowy, bezhalogenowy kabel podłączeniowy do siłowników SSP81.. na 24 V AC, umożliwiający wygodne wyprowadzenie sygnałów sterujących OTWÓRZ/ZAMKNIJ oraz potencjału systemowego do regulatora. Zgodność z VDE 0207-24, odpowiedni przekrój żył 0,5 mm² oraz jednoznaczne oznaczenie kolorystyczne sprawiają, że jest to dedykowane okablowanie instalacyjne dla siłowników SSP81.. w systemach HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: Siemens ASY8L45HF – bezhalogenowy kabel podłączeniowy o długości 4,5 m, przeznaczony do współpracy z kompatybilnymi siłownikami Siemens zasilanymi napięciem 24 V AC i sterowanymi sygnałem 3-punktowym.
• Produkt jest elementem wyposażenia dodatkowego i nie jest samodzielnym urządzeniem regulacyjnym. Należy stosować go wyłącznie z urządzeniami przewidzianymi przez producenta.
• Wersja HF oznacza wykonanie bezhalogenowe. Kabel należy stosować zgodnie z jego przeznaczeniem oraz wymaganiami dokumentacji technicznej producenta.
• Przed montażem należy sprawdzić zgodność kabla z typem siłownika, napięciem zasilania oraz sposobem sterowania. Nie stosować kabla w instalacjach 230 V AC ani w układach o innym przeznaczeniu niż określone przez producenta.
• Montaż, podłączenie i prace serwisowe powinny być wykonywane wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją techniczną producenta oraz obowiązującymi lokalnie przepisami.
• Przed rozpoczęciem prac należy odłączyć napięcie zasilające urządzenia współpracującego i upewnić się, że instalacja elektryczna nie znajduje się pod napięciem.
• Nie podłączać ani nie odłączać kabla przy włączonym zasilaniu, jeżeli dokumentacja urządzenia współpracującego nie dopuszcza takiej czynności.
• Podczas podłączania należy zachować prawidłową kolejność przewodów oraz oznaczenia zacisków zgodnie ze schematem producenta. Błędne podłączenie może spowodować nieprawidłową pracę siłownika lub uszkodzenie urządzenia.
• Kabel należy prowadzić w sposób zabezpieczający go przed uszkodzeniami mechanicznymi, nadmiernym zginaniem, naprężeniem, przetarciem, wilgocią oraz działaniem źródeł ciepła.
• Ze względu na długość przewodu 4,5 m należy zapewnić jego prawidłowe ułożenie i zamocowanie, aby uniknąć potknięcia, przypadkowego zaczepienia, naprężenia złącza lub uszkodzenia izolacji.
• Nie stosować produktu, jeśli kabel, izolacja, wtyk lub złącze są uszkodzone, zdeformowane, przecięte albo wykazują ślady przegrzania.
• Nie należy samodzielnie modyfikować, skracać, przedłużać ani naprawiać kabla, jeżeli nie jest to dopuszczone przez producenta lub dokumentację techniczną urządzenia.
• Produkt należy stosować wyłącznie w dopuszczalnych warunkach pracy urządzenia współpracującego, w szczególności w zakresie temperatury, wilgotności i stopnia ochrony instalacji.
• Kabel powinien być prowadzony w sposób ograniczający ryzyko zakłóceń elektrycznych oraz przypadkowego wyrwania lub poluzowania połączenia.
• Po zakończeniu montażu należy sprawdzić poprawność podłączenia, stabilność połączenia oraz prawidłowe działanie urządzenia współpracującego.
• W przypadku nieprawidłowej pracy, zapachu spalenizny, przegrzewania, widocznego uszkodzenia lub podejrzenia wady produktu należy natychmiast odłączyć zasilanie i zaprzestać użytkowania do czasu weryfikacji przez wykwalifikowany personel.
• Produkt należy przechowywać i transportować w sposób chroniący go przed wilgocią, zabrudzeniem, uszkodzeniami mechanicznymi oraz nadmiernym zginaniem przewodu.
• Nie wyrzucać produktu z odpadami komunalnymi. Zużyty produkt należy przekazać do odpowiedniego punktu zbiórki odpadów elektrycznych i elektronicznych lub zutylizować zgodnie z lokalnymi i obowiązującymi przepisami.

Pliki do pobrania:
ASY8L45HF Karta katalogowa
