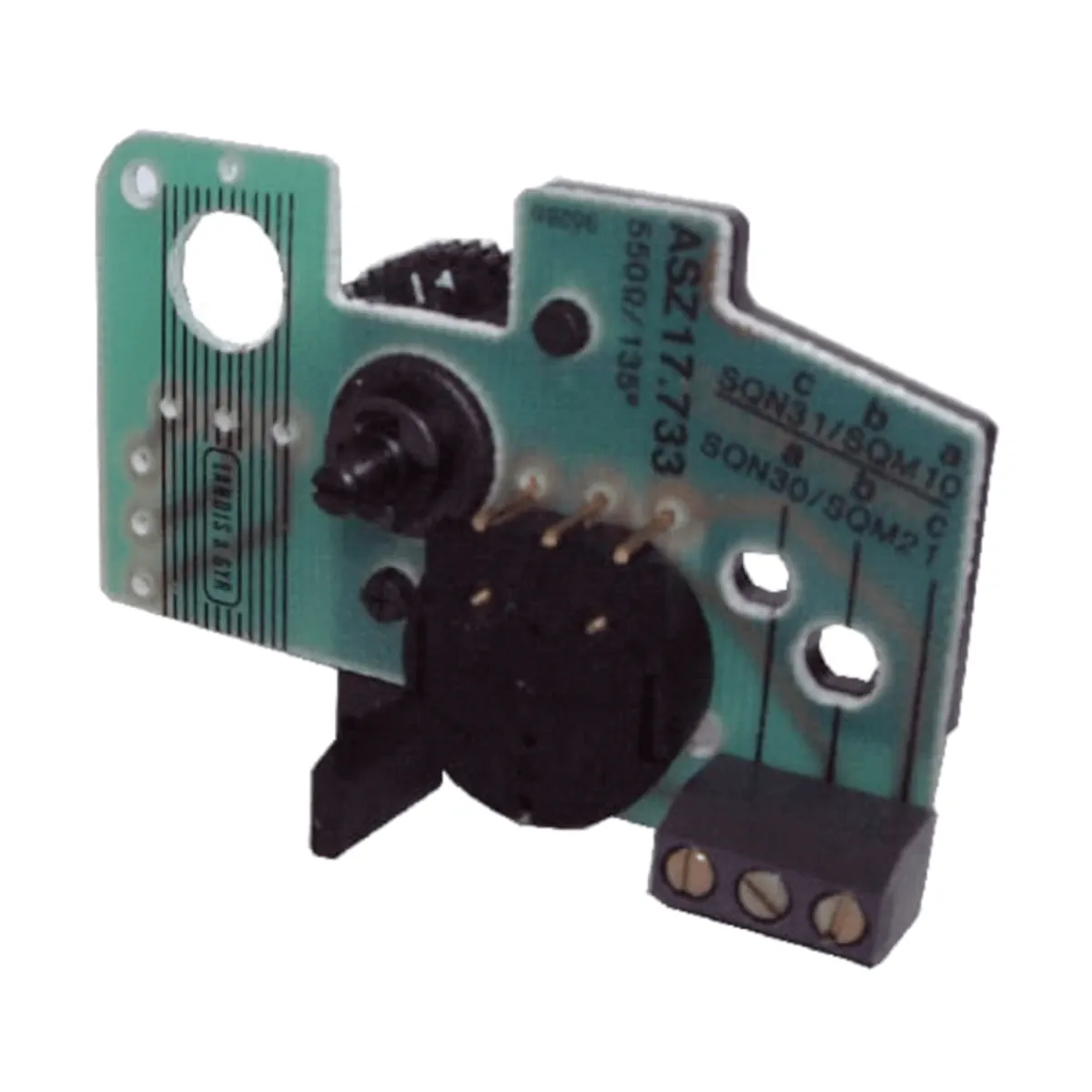

ASZ12.733 Potencjometr 1000Ω, 135°, do elektrycznego wskazania położenia siłownika gazowego SQM1.. SQM2.. SQM5.. SQN3.. SQN4.. SQN9..

ASZ12.733 to pojedynczy potencjometr (wykonanie drutowe lub cermetowe) przeznaczony do montażu na wałkach napędów SQM i SQN, służący do elektrycznej sygnalizacji położenia oraz sprzężenia zwrotnego położenia (position checkback) wału napędu. Wersja 135° oferuje rezystancję całkowitą 1000 Ω i jest zasilana napięciem roboczym 10 V DC.

Najważniejsze cechy

• Producent: Siemens
• Model: ASZ12.733
• Typ: pojedynczy potencjometr do integracji z napędami SQM / SQN
• Materiał ścieżki oporowej: drutowa lub cermetowa
• Efektywny kąt obrotu: 135°
• Mechaniczny kąt obrotu: 360° (brak ograniczników krańcowych)
• Rezystancja całkowita (Rges): 1000 Ω
• Tolerancja rezystancji całkowitej: ±20%
• Dopuszczalna histereza: 0,2% z 135°
• Napięcie robocze: 10 V DC
• Zaciski przyłączeniowe: 3-biegunowa listwa zaciskowa śrubowa
• Przekrój przewodów: 0,5…1 mm²
• Moment regulacji zespołu potencjometru: ≤ 0,025 Nm
• Pozycja montażu: dowolna
• Masa (pojedynczy potencjometr): ok. 27 g

Zastosowanie i kompatybilność

ASZ12.733 jest przeznaczony do montażu na wałkach napędów SQM i SQN w celu realizacji sygnału położenia (wskazanie i sprzężenie zwrotne).

• SQM1, SQM2, SQM5
• SQN4
• SQN3 – tylko z wysoką pokrywą AGA32 (zestaw konwersyjny)
• SQN90 / SQN91 – tylko z dodatkowym mocowaniem potencjometru AGA09

Konstrukcja i przeniesienie napędu

• Element oporowy (drutowy lub cermetowy) umieszczony w obudowie z tworzywa i osadzony na płytce PCB.
• Brak mechanicznego ograniczenia kąta obrotu (obrót mechaniczny 360°, bez ograniczników).
• Przeniesienie momentu pomiędzy wałem napędu a osią potencjometru: cierne, za pomocą tulei zaciskowej (collet).
• Montaż bezpośrednio na wale napędu; niski luz i niska histereza dzięki zastosowaniu plastikowych kół zębatych.

Podłączenie elektryczne

Potencjometr posiada oznaczenia zacisków: a, b, c.

• a: wyprowadzenie końca ścieżki oporowej
• b: suwak (wiper)
• c: wyprowadzenie końca ścieżki oporowej
• Zasilanie robocze: podawać na a oraz c

Dane techniczne (ASZ12.733 – wykonanie drutowe/cermetowe)

• Napięcie robocze: 10 V DC
• Efektywny kąt obrotu: 135°
• Mechaniczny kąt obrotu: 360°, bez ograniczników
• Dopuszczalna histereza: 0,2% z 135°
• Tolerancja rezystancji całkowitej: ±20%
• Obciążalność: max. 1 W (przy 70°C)
• Prąd suwaka: min. 1 mA, max. 100 mA
• Rezystancja przejścia styku suwaka (Rü): ≤ 2% Rges (przy 1 mA)
• Trwałość: ok. 250 000 cykli przełączeń
• Wilgotność: < 95% r.h.
• Wysokość instalacji: maks. 2000 m n.p.m.
• Temperatura (magazynowanie): -20…+60°C
• Temperatura (transport): -50…+75°C
• Temperatura (praca): -20…+70°C

Akcesoria (opcjonalnie, w zależności od napędu)

• AGA09 – mocowanie potencjometru (dla zastosowań z SQN9)
• AGA32 – zestaw konwersyjny do doposażenia SQN3 / SQN4 (konwersja z niskiej na wysoką pokrywę) przy montażu potencjometru typu ASZxx.7xx

Utylizacja

Potencjometr zawiera elementy elektryczne i elektroniczne i nie może być utylizowany z odpadami komunalnymi. Należy stosować się do lokalnych, obowiązujących przepisów.

Podsumowanie

Siemens ASZ12.733 to pojedynczy potencjometr 1000 Ω o efektywnym kącie pracy 135°, przeznaczony do napędów SQM i SQN, zapewniający wiarygodny sygnał położenia do wskazania oraz kontroli (sprzężenia zwrotnego) pozycji wału napędu. Konstrukcja bez ograniczników krańcowych, 3-zaciskowe przyłącze oraz parametry typowe dla ścieżki drutowej/cermetowej ułatwiają integrację w aplikacjach OEM.
