ASZ16.733 Potencjometr 135Ω, 135°, do elektrycznego wskazania położenia siłownika gazowego SQM1.. SQM2.. SQM5.. SQN3.. SQN4.. SQN9..

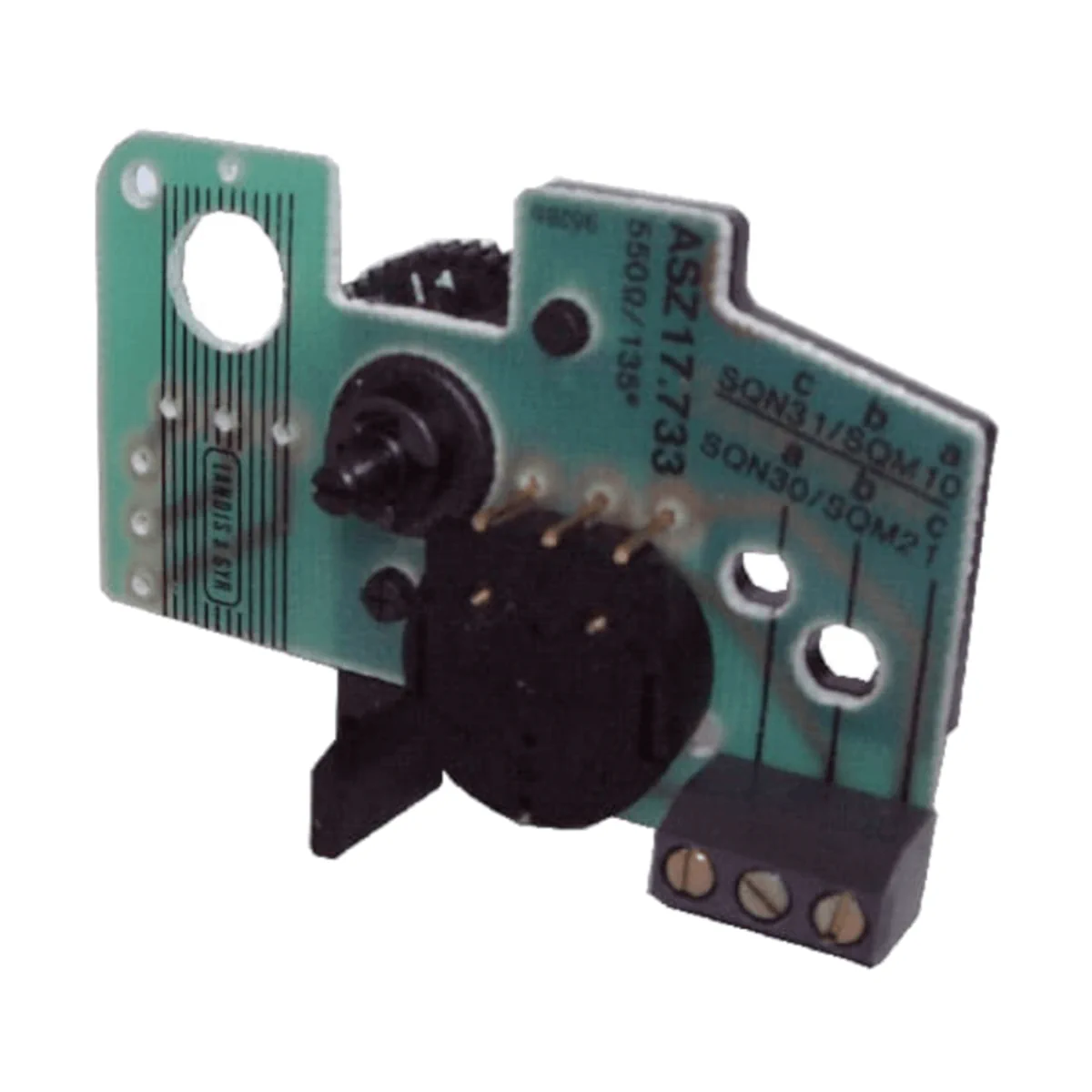

ASZ16.733 to pojedynczy potencjometr (wykonanie drutowe lub cermetowe) przeznaczony do integracji z siłownikami SQM i SQN w celu elektrycznej sygnalizacji położenia wału siłownika. Może być stosowany zarówno do wskazania pozycji, jak i jako sygnał sprzężenia zwrotnego (position checkback signal). Wersja 135° o rezystancji całkowitej 135 Ω jest dostępna na zamówienie.

Najważniejsze cechy

• Producent: Siemens
• Model: ASZ16.733
• Typ: pojedynczy potencjometr do wskazania/feedbacku położenia wału siłownika
• Materiał ścieżki rezystancyjnej: drutowa lub cermetowa
• Efektywny kąt pracy: 135°
• Rezystancja całkowita (Rges): 135 Ω
• Napięcie pracy: 10 V DC
• Zaciski przyłączeniowe: listwa śrubowa 3-biegunowa (pojedynczy potencjometr)
• Dopuszczalna histereza: 0,2% z 135°
• Tolerancja rezystancji całkowitej: ±20%
• Masa (pojedynczy potencjometr): ok. 27 g

Zastosowanie i kompatybilność

Potencjometr ASZ16.733 jest zaprojektowany do montażu na wałach napędowych siłowników SQM i SQN. Zgodnie z zestawieniem typów jest przewidziany do współpracy z:

• SQM1 / SQM2 / SQM5
• SQN3 (wyłącznie z wysoką pokrywą AGA32)
• SQN4
• SQN90 / SQN91 (wyłącznie z dodatkowym mocowaniem AGA09)

Konstrukcja i montaż

• Potencjometr zbudowany jest ze ścieżki rezystancyjnej (drut/cermet) w obudowie z tworzywa, osadzonej na płytce drukowanej.
• Brak mechanicznego ograniczenia kąta obrotu (brak krańcowych ograniczników).
• Mechaniczny kąt obrotu: 360° (bez ograniczników).
• Przeniesienie napędu dla serii ASZxx.7xx odbywa się ciernie za pomocą tulei zaciskowej (collet); potencjometr osadzany jest bezpośrednio na wale siłownika.
• Pozycja montażu: dowolna.

Podłączenie elektryczne

• Oznaczenia zacisków: a – odczep na końcu potencjometru, b – suwak, c – odczep na końcu potencjometru.
• Zalecany sposób zasilania pomiarowego: przyłożyć napięcie robocze do zacisków a i c.
• Przekrój przewodów: 0,5…1 mm².

Dane techniczne

• Napięcie pracy: 10 V DC
• Efektywny kąt pracy: 135°
• Mechaniczny kąt obrotu: 360° (bez ograniczników)
• Dopuszczalna histereza: 0,2% z 135°
• Tolerancja rezystancji całkowitej: ±20%
• Rezystancja całkowita poza zakresem efektywnym: dla < 0° oraz > 135° – nieskończona
• Moment nastawczy zespołu potencjometru: ≤ 0,025 Nm
• Obciążalność: maks. 1 W (przy 70°C)
• Prąd suwaka: min. 1 mA, maks. 100 mA
• Rezystancja przejścia suwaka (Rü): Rü ≤ 2% Rges (przy 1 mA)
• Trwałość: ok. 250 000 cykli przełączeń
• Warunki pracy: -20…+70°C, wilgotność < 95% r.h.
• Warunki składowania: -20…+60°C, wilgotność < 95% r.h.
• Transport: -50…+75°C, wilgotność < 95% r.h.
• Maks. wysokość instalacji: 2000 m n.p.m.
• Masa: ok. 27 g

Zamawianie i akcesoria

• Numer artykułu / zamówieniowy: BPZ:ASZ16.733
• Dostępność: tylko na zamówienie
• AGA09 – mocowanie potencjometru (wymagane dla zastosowania z SQN9)
• AGA32 – zestaw konwersyjny do doposażenia SQN3 / SQN4 w potencjometr serii ASZxx.7xx/ASZxx.8xx (zmiana z niskiej na wysoką pokrywę)
• AGA33 – zestaw serwisowy (dla potencjometrów ASZxx.7xx/ASZxx.8xx) do zastosowań z SQM1 / SQM2 / SQM5 / SQN3 / SQN4

Podsumowanie

Siemens ASZ16.733 to pojedynczy potencjometr 135 Ω o efektywnym kącie 135°, przeznaczony do integracji z siłownikami SQM i SQN w celu elektrycznego wskazania oraz kontroli zwrotnej położenia wału. Dzięki 3-zaciskowemu przyłączu, pracy z 10 V DC oraz parametrom dla wersji drutowej/cermetowej (m.in. obciążalność do 1 W) sprawdza się jako element sygnałowy w aplikacjach OEM wymagających stabilnego pomiaru położenia.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony do integracji z siłownikami SQM / SQN i stosowania wyłącznie zgodnie z dokumentacją producenta oraz przewidzianym zastosowaniem.
• Posiada oznaczenie CE wyłącznie w połączeniu z odpowiednim siłownikiem.
• Posiada oznaczenie EAC (zgodność euroazjatycka) wyłącznie w połączeniu z odpowiednim siłownikiem.
• Nie wolno ingerować w produkt ani go modyfikować.
• Wszelkie czynności związane z montażem, instalacją, okablowaniem i serwisem muszą być wykonywane wyłącznie przez wykwalifikowany personel.
• Przed wykonywaniem jakichkolwiek zmian w obszarze połączeń elektrycznych należy odłączyć instalację od zasilania poprzez rozłączenie wszystkich biegunów, zabezpieczyć ją przed przypadkowym ponownym włączeniem oraz upewnić się, że nie znajduje się pod napięciem. Nieprzestrzeganie tych zasad grozi porażeniem prądem elektrycznym.
• Należy zastosować odpowiednie środki ochrony przed przypadkowym dotknięciem połączeń elektrycznych.
• Po każdym montażu, podłączeniu lub serwisie należy sprawdzić prawidłowość okablowania.
• Nie uruchamiać produktu po upadku, uderzeniu lub wstrząsie, nawet jeśli nie są widoczne uszkodzenia. Funkcje bezpieczeństwa mogą być w takim przypadku ograniczone.
• Podczas montażu należy przestrzegać właściwych krajowych przepisów bezpieczeństwa.
• Produkt elektryczny niskonapięciowy, zasilanie robocze: 10 V DC. Podłączenie należy wykonywać wyłącznie zgodnie z dokumentacją producenta.
• Potencjometr nie posiada mechanicznego ograniczenia kąta obrotu (360° bez ograniczników końcowych), natomiast efektywny zakres pracy dla modelu ASZ16.733 wynosi 135°. Praca poza efektywnym zakresem może powodować brak prawidłowego sygnału.
• Produkt należy użytkować wyłącznie w dopuszczalnych warunkach środowiskowych. Kondensacja, oblodzenie oraz wnikanie wody są niedopuszczalne. Nieprzestrzeganie tych wymagań grozi uszkodzeniem funkcji bezpieczeństwa oraz ryzykiem porażenia prądem.
• Dopuszczalne warunki pracy: temperatura otoczenia od -20°C do +70°C, wilgotność względna poniżej 95%, wysokość instalacji maks. 2000 m n.p.m.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera komponenty elektryczne i elektroniczne i musi być utylizowany zgodnie z lokalnymi, aktualnie obowiązującymi przepisami.

Pliki do pobrania:
ASZ16.733 Karta katalogowa
