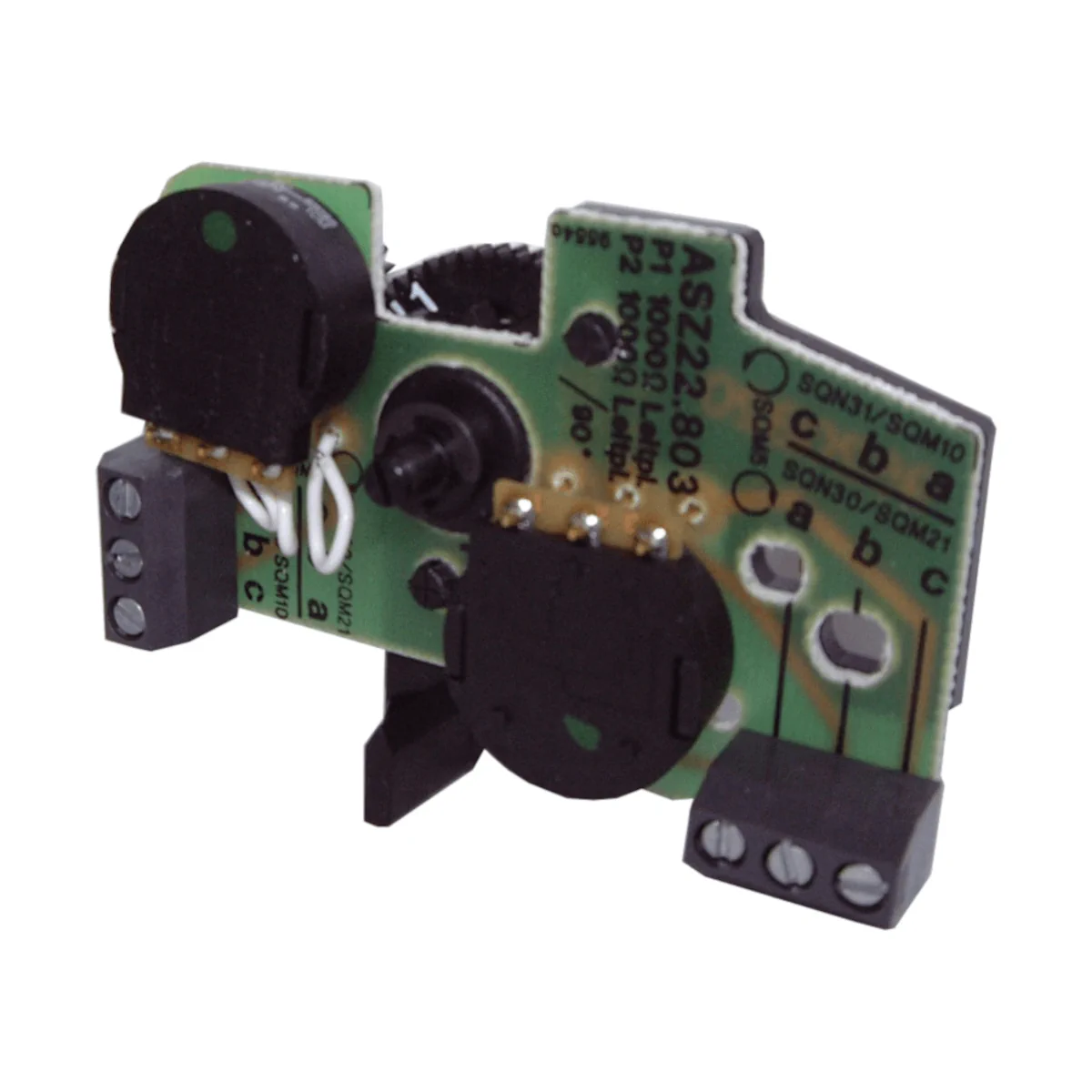

ASZ22.703 Potencjometr podwójny 1000Ω, 90°, do elektrycznego wskazania położenia siłownika gazowego SQM1.. SQM2.. SQM5.. SQN3.. SQN4.. SQN9..

ASZ22.703 to podwójny potencjometr (2 niezależne tory) w wykonaniu drutowym lub cermetowym, przeznaczony do montażu na wałkach napędowych siłowników SQM i SQN. Umożliwia elektryczną sygnalizację położenia oraz sprzężenie zwrotne położenia (sygnał checkback) wału siłownika, w zakresie efektywnego obrotu 90°.

Najważniejsze cechy

• Producent: Siemens
• Model: ASZ22.703
• Typ: podwójny potencjometr do wskazania / sprzężenia zwrotnego położenia wału siłownika
• Wykonanie: drutowe lub cermetowe
• Efektywny kąt obrotu: 90°
• Rezystancja całkowita: 1000 / 1000 Ω
• Napięcie robocze: 10 V DC
• Połączenia elektryczne: 2 x listwa zaciskowa śrubowa 3-biegunowa (łącznie 6 biegunów)
• Brak mechanicznych ograniczników obrotu: 360° (bez krańcówek), przy skutecznym zakresie 90°
• Montaż: dowolna pozycja montażowa (optional)

Zastosowanie i kompatybilność

Potencjometr ASZ22.703 jest przeznaczony do doposażenia siłowników w celu elektrycznego wskazania położenia wału oraz realizacji sygnału sprzężenia zwrotnego położenia.

• SQM1 / SQM2 / SQM5
• SQN4
• SQN3 – tylko z wysoką pokrywą AGA32 (zestaw konwersyjny, akcesorium)
• SQN90 / SQN91 – tylko z dodatkowym mocowaniem potencjometru AGA09 (akcesorium)

Konstrukcja

• Element oporowy (drutowy lub cermetowy) umieszczony w obudowie z tworzywa, na płytce PCB.
• Brak mechanicznego ograniczenia kąta obrotu (mechanicznie 360°, bez ograniczników).
• Przeniesienie napędu dla serii ASZxx.7xx: sprzężenie cierne za pomocą tulei zaciskowej (collet), montaż bezpośrednio na wale siłownika.
• Niski luz i niska histereza dzięki zastosowaniu plastikowych kół zębatych.

Sygnał i praca w zakresie 90°

• Efektywny zakres obrotu: 90°.
• Poza efektywnym zakresem (tj. > 90°) na styku suwaka może nie występować prawidłowy sygnał (obwód przerwany).
• Rezystancja całkowita jest opisana jako nieskończona dla położeń < 0° oraz > 90°.

Podłączenie elektryczne

• Oznaczenia zacisków: a – wyprowadzenie końcowe, b – suwak, c – wyprowadzenie końcowe.
• Zasilanie / pomiar: napięcie robocze należy podać na „a” oraz „c”.
• Listwy zaciskowe: w wersji podwójnej – dwie listwy 3-biegunowe (łącznie 6 biegunów).
• Dopuszczalny przekrój przewodów: 0,5…1 mm².

Dane techniczne (ASZxx.7xx – ASZ22.703)

• Napięcie robocze: 10 V DC
• Dopuszczalna histereza: 0,2% z 90°
• Tolerancja rezystancji całkowitej: ±20%
• Mechaniczny kąt obrotu: 360° (bez ograniczników)
• Efektywny kąt obrotu: 90°
• Moment nastawczy zespołu potencjometru: ≤ 0,025 Nm
• Masa (podwójny potencjometr): ok. 41 g
• Dopuszczalna moc obciążenia: maks. 1 W (przy 70°C)
• Prąd suwaka: min. 1 mA, maks. 100 mA
• Rezystancja przejścia styku suwaka (Rü): Rü ≤ 2% R_ges przy 1 mA
• Trwałość: ok. 250 000 cykli przełączeń
• Warunki pracy: -20…+70°C, < 95% r.h., maks. 2000 m n.p.m. (bez kondensacji, oblodzenia i wnikania wody)
• Składowanie: -20…+60°C, < 95% r.h.
• Transport: -50…+75°C, < 95% r.h.

Akcesoria (zamawiane oddzielnie – jeśli wymagane przez aplikację)

• AGA09 – mocowanie potencjometru (dla zastosowania z SQN9)
• AGA32 – zestaw konwersyjny do doposażenia SQN3 / SQN4 (konwersja z niskiej na wysoką pokrywę)

Podsumowanie

Siemens ASZ22.703 to podwójny potencjometr 1000/1000 Ω na 10 V DC, przeznaczony do integracji z siłownikami SQM oraz wybranymi SQN. Zapewnia elektryczne wskazanie i sprzężenie zwrotne położenia wału w efektywnym zakresie 90°, z połączeniem przez 6 zacisków śrubowych oraz konstrukcją przystosowaną do bezpośredniego montażu na wale siłownika.

Pliki do pobrania:
ASZ22.703 Karta katalogowa
