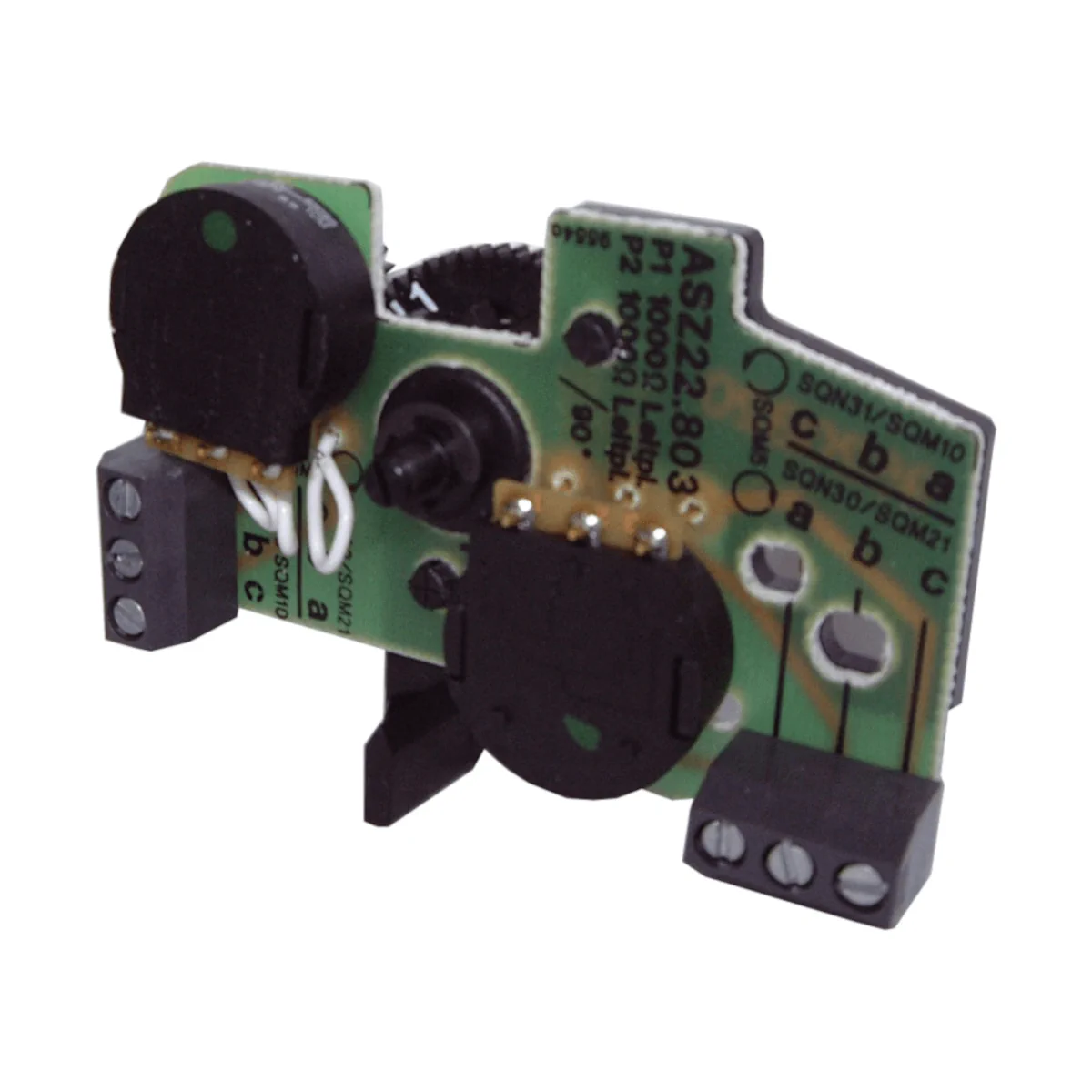

ASZ22.733 Potencjometr podwójny 1000Ω, 135°, do elektrycznego wskazania położenia siłownika gazowego SQM1.. SQM2.. SQM5.. SQN3.. SQN4.. SQN9..

Siemens ASZ22.733 to podwójny potencjometr (wire/cermet) przeznaczony do montażu na wałkach napędowych siłowników SQM i SQN, umożliwiający elektryczną sygnalizację położenia oraz sprzężenie zwrotne położenia (position checkback). Wersja 135° oferuje dwie niezależne ścieżki rezystancyjne 1000 / 1000 Ω i jest zasilana napięciem 10 V DC.

Najważniejsze cechy

• Producent: Siemens
• Model: ASZ22.733
• Typ: podwójny potencjometr do wskazania/feedbacku położenia wałka siłownika
• Wykonanie ścieżki: wire lub cermet
• Efektywny kąt pracy: 135°
• Rezystancja całkowita: 1000 / 1000 Ω
• Napięcie pracy: 10 V DC
• Zaciski: 6-biegunowa listwa zaciskowa (2 × 3-biegunowa) na śruby
• Montaż na osi siłownika: cierny, przez tuleję zaciskową (collet); bezpośrednio na wałku
• Niski luz i histereza: dzięki plastikowym kołom zębatym (dla ASZxx.7xx)
• Brak mechanicznych ograniczników obrotu: 360° (bez end stopów)

Zastosowanie i kompatybilność

ASZ22.733 jest zaprojektowany do zabudowy na siłownikach w celu elektrycznego wskazania położenia wałka oraz realizacji sygnału sprzężenia zwrotnego położenia.

• Siłowniki: SQM1, SQM2, SQM5
• Siłowniki: SQN3, SQN4, SQN90 / SQN91
• Uwaga dla SQN3: tylko z wysoką pokrywą AGA32 (konwersja low → high)
• Uwaga dla SQN90 / SQN91: tylko z dodatkowym mocowaniem AGA09

Konstrukcja i montaż

• Potencjometr wykorzystuje ścieżkę rezystancyjną typu wire/cermet w obudowie z tworzywa, osadzonej na płytce drukowanej.
• Przeniesienie napędu z wałka siłownika na oś potencjometru odbywa się ciernie (tuleja zaciskowa).
• Pozycja montażu: dowolna (optional).
• Poza efektywnym zakresem kątowym (> 135°) brak ważnego sygnału na suwaku (obwód przerwany).

Podłączenie elektryczne

• Oznaczenia zacisków (dla każdej sekcji): a / b / c
• Zasilanie pomiarowe: należy podać napięcie pracy na „a” i „c”, a sygnał odczytywać z „b” (suwak).
• Listwa zaciskowa: śrubowa; dla podwójnego potencjometru łącznie 6 zacisków.
• Przekrój przewodów: 0,5…1 mm²

Dane techniczne (ASZ22.733 – seria ASZxx.7xx)

• Napięcie pracy: 10 V DC
• Dopuszczalna histereza: 0,2% z 135°
• Tolerancja rezystancji całkowitej: ±20%
• Mechaniczny zakres obrotu: 360° (bez ograniczników)
• Efektywny zakres obrotu: 135°
• Rezystancja całkowita poza zakresem: przy < 0° oraz > 135° – nieskończona
• Moment nastawczy zespołu potencjometru: ≤ 0,025 Nm
• Masa (podwójny potencjometr): ok. 41 g
• Nośność obciążenia: maks. 1 W przy 70°C
• Prąd suwaka: min. 1 mA, maks. 100 mA
• Rezystancja przejścia suwaka (Rü): ≤ 2% Rges przy 1 mA
• Trwałość: ok. 250 000 cykli przełączeń
• Warunki pracy (DIN EN 60721-3-3): -20…+70°C, wilgotność < 95% r.h.
• Warunki składowania (DIN EN 60721-3-1): -20…+60°C, wilgotność < 95% r.h.
• Warunki transportu (DIN EN 60721-3-2): -50…+75°C, wilgotność < 95% r.h.
• Wysokość instalacji: maks. 2000 m n.p.m.
• Wymaganie środowiskowe: niedopuszczalne są kondensacja, oblodzenie i wnikanie wody

Podsumowanie

ASZ22.733 to podwójny potencjometr 1000/1000 Ω o efektywnym zakresie 135°, przeznaczony do siłowników SQM i SQN jako element wskazania i sprzężenia zwrotnego położenia. Wykonanie wire/cermet, zasilanie 10 V DC, śrubowe zaciski oraz montaż na wałku przez tuleję zaciskową czynią go praktycznym rozwiązaniem OEM do układów, gdzie wymagany jest stabilny sygnał położenia z dwóch niezależnych torów.
