ASZ22.803 Potencjometr podwójny 1000Ω, 90°, wykonany z tworzywa, do elektrycznego wskazania położenia siłownika gazowego SQM1.. SQM2.. SQM5.. SQN3.. SQN4.. SQN9..

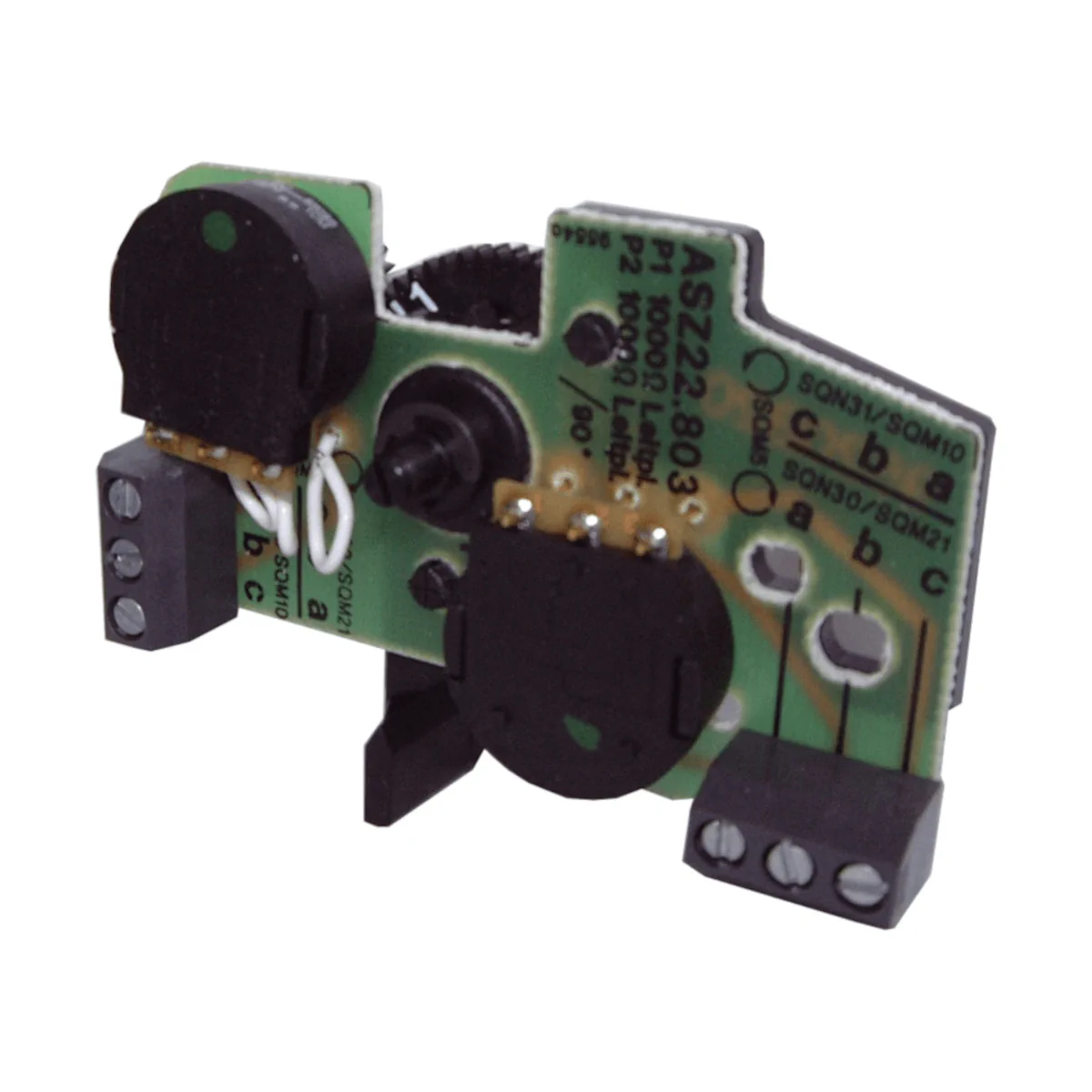

ASZ22.803 to podwójny potencjometr z tworzywa przewodzącego (2 × 1000 Ω) przeznaczony do integracji z siłownikami SQM i SQN, umożliwiający elektryczną sygnalizację oraz sprzężenie zwrotne położenia (sygnał checkback) wału siłownika. Wersje z tworzywa przewodzącego są wymagane w aplikacjach z elektronicznymi układami regulacji stosunku paliwo/powietrze oraz dla SQM5 w połączeniu z AGA56 (wydłużona żywotność i lepsza rozdzielczość).

Najważniejsze cechy

• Producent: Siemens
• Model: ASZ22.803
• Typ: podwójny potencjometr do wskazania i sprzężenia zwrotnego położenia wału siłownika
• Materiał ścieżki oporowej: tworzywo przewodzące (conductive plastic)
• Efektywny zakres pracy: 90°
• Rezystancja całkowita: 1000 / 1000 Ω
• Napięcie pracy: 10 V DC
• Połączenie elektryczne: 2 × listwa zaciskowa śrubowa 3-biegunowa (łącznie 6 biegunów)
• Przeniesienie napędu: cierne, poprzez tuleję zaciskową (collet); niskie luzy i histereza dzięki plastikowym kołom zębatym
• Brak mechanicznych ograniczników kąta obrotu (obrót mechaniczny 360°)
• Montaż: w dowolnej pozycji (mounting position optional)

Zastosowanie

Potencjometr ASZ22.803 jest przeznaczony do montażu na wałach napędowych siłowników SQM i SQN, gdzie może realizować:

• wskazanie położenia wału siłownika,
• sprzężenie zwrotne położenia (position checkback signal).

Kompatybilność z siłownikami

• SQM1, SQM2, SQM5
• SQN4
• SQN3 – tylko z wysoką pokrywą AGA32 (zestaw konwersyjny, zamawiany oddzielnie)
• SQN90 / SQN91 – tylko z dodatkowym mocowaniem AGA09 (akcesorium, zamawiane oddzielnie)

Budowa

• Ścieżka oporowa (tworzywo przewodzące) w obudowie z tworzywa, osadzonej na płytce drukowanej.
• Podwójny potencjometr zrealizowany jako dwie niezależne sekcje z osobnymi listwami zaciskowymi 3-biegunowymi.
• Brak mechanicznego ograniczenia kąta obrotu; sygnał jest poprawny wyłącznie w efektywnym zakresie 90°.

Podłączenie elektryczne (oznaczenia zacisków)

Każda sekcja potencjometru posiada oznaczenia zacisków: a, b, c:

• a – wyprowadzenie końcowe potencjometru
• b – suwak (wiper)
• c – wyprowadzenie końcowe potencjometru

• Napięcie pracy należy podać na zaciski „a” oraz „c”.
• Uwaga (tworzywo przewodzące): potencjometr może ulec zniszczeniu, jeśli napięcie pracy zostanie podane między „a → b” lub „b → c”.

Ważne uwagi eksploatacyjne

• Jeśli wersja 90° będzie użytkowana poza efektywnym zakresem 90°, na styku suwaka nie będzie dostępny poprawny sygnał (obwód przerwany).
• Potencjometru nie należy uruchamiać po uderzeniu lub wstrząsie (nawet bez widocznych uszkodzeń).
• Wszelkie prace (montaż, instalacja, serwis) muszą być wykonywane przez wykwalifikowany personel; przed zmianami w okablowaniu należy wykonać odłączenie zasilania (wszystkimi biegunami).

Dane techniczne (ASZ22.803)

• Napięcie pracy: 10 V DC
• Rezystancja całkowita: 1000 / 1000 Ω
• Tolerancja rezystancji całkowitej: ±20%
• Efektywny kąt obrotu: 90°
• Mechaniczny kąt obrotu: 360° (bez ograniczników końcowych)
• Dopuszczalna histereza: 0,2% z 90°
• Listwa zaciskowa: 6-biegunowa (2 × 3-biegunowa)
• Przekrój przewodów: 0,5…1 mm²
• Moment nastawczy zespołu potencjometru: ≤ 0,025 Nm
• Masa: ok. 41 g
• Prąd suwaka: maks. 100 µA
• Rezystancja przejścia styku suwaka: maks. Rü ≤ 100 Ω
• Liniowość (dla Rges = 1000 Ω): ±1%
• Mikroliniowość (alpha = 10°): < 0,1%
• Żywotność: ok. 2 miliony cykli przełączeń
• Temperatura pracy: -20…+70°C
• Wilgotność: < 95% r.h. (bez kondensacji; kondensacja, oblodzenie i wnikanie wody są niedopuszczalne)
• Wysokość instalacji: maks. 2000 m n.p.m.

Akcesoria (zamawiane oddzielnie) – jeśli wymagane

• AGA09 – mocowanie potencjometru (dla użycia z SQN9)
• AGA32 – zestaw konwersyjny do doposażenia SQN3 / SQN4 (konwersja z niskiej na wysoką pokrywę)
• AGA33 – zestaw serwisowy (dla potencjometrów ASZxx.7xx / ASZxx.8xx)

Podsumowanie

Siemens ASZ22.803 to podwójny potencjometr 2 × 1000 Ω z tworzywa przewodzącego, zasilany 10 V DC, przeznaczony do precyzyjnego wskazania i sprzężenia zwrotnego położenia wału siłowników SQM i SQN w zakresie efektywnym 90°. Rozwiązanie zapewnia długą żywotność (ok. 2 mln cykli) oraz parametry istotne dla aplikacji z elektroniką regulacyjną, pod warunkiem prawidłowego podłączenia napięcia do zacisków a i c.
