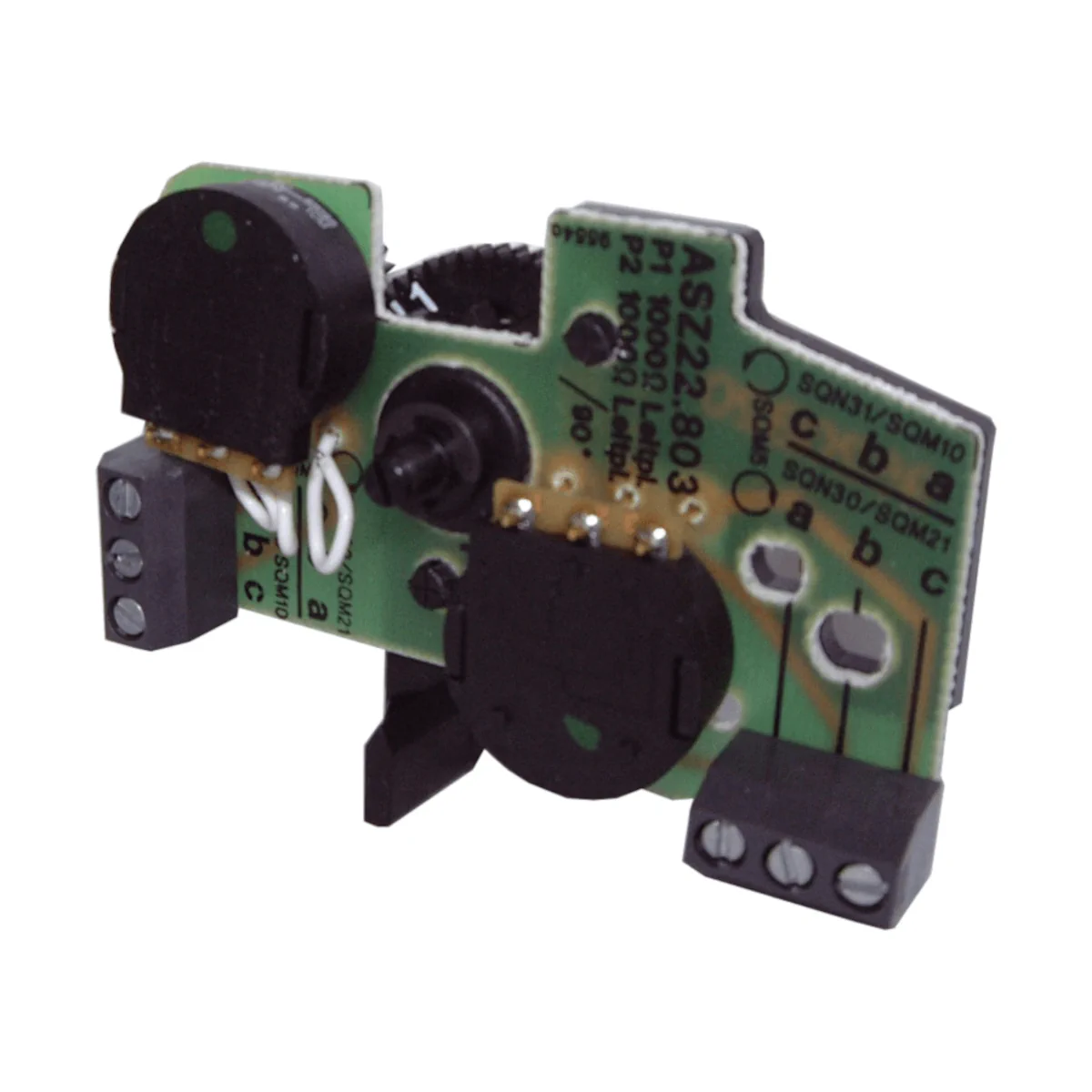

ASZ22.833 Potencjometr podwójny 1000Ω, 135°, wykonany z tworzywa, do elektrycznego wskazania położenia siłownika gazowego SQM1.. SQM2.. SQM5.. SQN3.. SQN4.. SQN9..

ASZ22.833 to podwójny potencjometr (2x 1000 / 1000 Ω) w wykonaniu z tworzywa przewodzącego, przeznaczony do integracji z siłownikami SQM i SQN. Służy do elektrycznego wskazywania oraz sprzężenia zwrotnego (checkback) położenia wału siłownika. Wersje z tworzywa przewodzącego zapewniają wydłużoną żywotność i lepszą rozdzielczość – są wymagane m.in. w aplikacjach z elektroniczną regulacją stosunku paliwo/powietrze oraz przy siłownikach SQM5 z modułami AGA56.

Najważniejsze cechy

• Producent: Siemens
• Model: ASZ22.833
• Typ: podwójny potencjometr do wskazania i sprzężenia zwrotnego położenia
• Materiał ścieżki oporowej: tworzywo przewodzące (conductive plastic)
• Efektywny zakres obrotu: 135°
• Rezystancja całkowita: 1000 / 1000 Ω (podwójny potencjometr)
• Napięcie pracy: 10 V DC
• Połączenie elektryczne: 2x listwa zaciskowa 3-polowa (łącznie 6 zacisków)
• Brak mechanicznych ograniczników obrotu (obrót mechaniczny 360°)
• Montaż: dowolna pozycja montażowa

Zastosowanie i kompatybilność

ASZ22.833 jest przystosowany do montażu na wałach napędowych siłowników i może być stosowany do:

• wskazania położenia wału siłownika,
• sygnału sprzężenia zwrotnego (pozycjonowanie / kontrola położenia).

Przeznaczony do współpracy z siłownikami:

• SQM1, SQM2, SQM5
• SQN4
• SQN3 – tylko z wysoką pokrywą AGA32 (doposażenie/konwersja obudowy)
• SQN90 / SQN91 – tylko z dodatkowym mocowaniem AGA09

Budowa i przeniesienie napędu

• Element oporowy (tworzywo przewodzące) znajduje się w obudowie z tworzywa osadzonej na płytce PCB.
• Przeniesienie ruchu z wału siłownika odbywa się ciernie, za pomocą tulei zaciskowej (collet); potencjometr osadzany jest bezpośrednio na wale.
• Niski luz i niska histereza realizowane są poprzez plastikowe koła zębate.
• Potencjometr nie posiada mechanicznego ograniczenia kąta obrotu.

Podłączenie elektryczne

Zaciski są oznaczone jako: a (koniec ścieżki), b (suwak), c (koniec ścieżki). Napięcie zasilające należy podać na a i c.

• ASZ22.833 (podwójny): dwie listwy zaciskowe 3-polowe (dla dwóch torów pomiarowych).
• Przekrój przewodów: 0,5…1 mm².

Ważna informacja dla wersji z tworzywa przewodzącego

• Potencjometr może ulec uszkodzeniu, jeśli napięcie pracy zostanie podane między zaciskami a → b lub b → c.

Dane techniczne (ASZxx.8xx – wykonanie z tworzywa przewodzącego)

• Napięcie pracy: 10 V DC
• Dopuszczalna histereza: 0,2% z 135°
• Tolerancja rezystancji całkowitej: ±20%
• Obrót mechaniczny: 360°, bez ograniczników
• Efektywny obrót: 135°
• Zaciski: 6-polowe (2x 3-polowe)
• Moment nastawczy zespołu potencjometru: ≤ 0,025 Nm
• Masa: ok. 41 g
• Dopuszczalna wilgotność: < 95% r.h.
• Wysokość instalacji: maks. 2000 m n.p.m.
• Temperatura pracy: -20…+70°C
• Temperatura składowania: -20…+60°C
• Temperatura transportu: -50…+75°C
• Prąd suwaka: maks. 100 µA
• Rezystancja przejścia styku suwaka: maks. Rü ≤ 100 Ω
• Liniowość (dla Rges = 1000 Ω): ±1%
• Gładkość / mikroliniowość (alpha = 10°): < 0,1%
• Żywotność: ok. 2 miliony cykli przełączeń

Akcesoria (zamawiane osobno)

• AGA09 – mocowanie potencjometru (dla ASZxx.8xx; do zastosowań z SQN9)
• AGA32 – zestaw konwersyjny do doposażenia siłownika SQN3 / SQN4 w potencjometr ASZxx.8xx (konwersja z niskiej na wysoką pokrywę)
• AGA33 – zestaw serwisowy (dla potencjometrów ASZxx.8xx; m.in. do wymiany starszych serii na ASZxx.8xx)

Podsumowanie

Siemens ASZ22.833 to podwójny potencjometr 1000/1000 Ω z tworzywa przewodzącego, o efektywnym zakresie 135°, przeznaczony do montażu na wałach siłowników SQM i SQN. Zapewnia stabilny sygnał wskazania oraz sprzężenia zwrotnego położenia, a dzięki technologii conductive plastic oferuje długą żywotność i wysoką rozdzielczość w aplikacjach wymagających precyzyjnej kontroli pozycjonowania.
