AZL21.00A9 Panel operatorski do sterowników palników i systemów nadzoru płomienia LFS1.. LME39.. LME7.. LMO39.. LMV26.. LMV27.100.. LMV36.. LMV37..

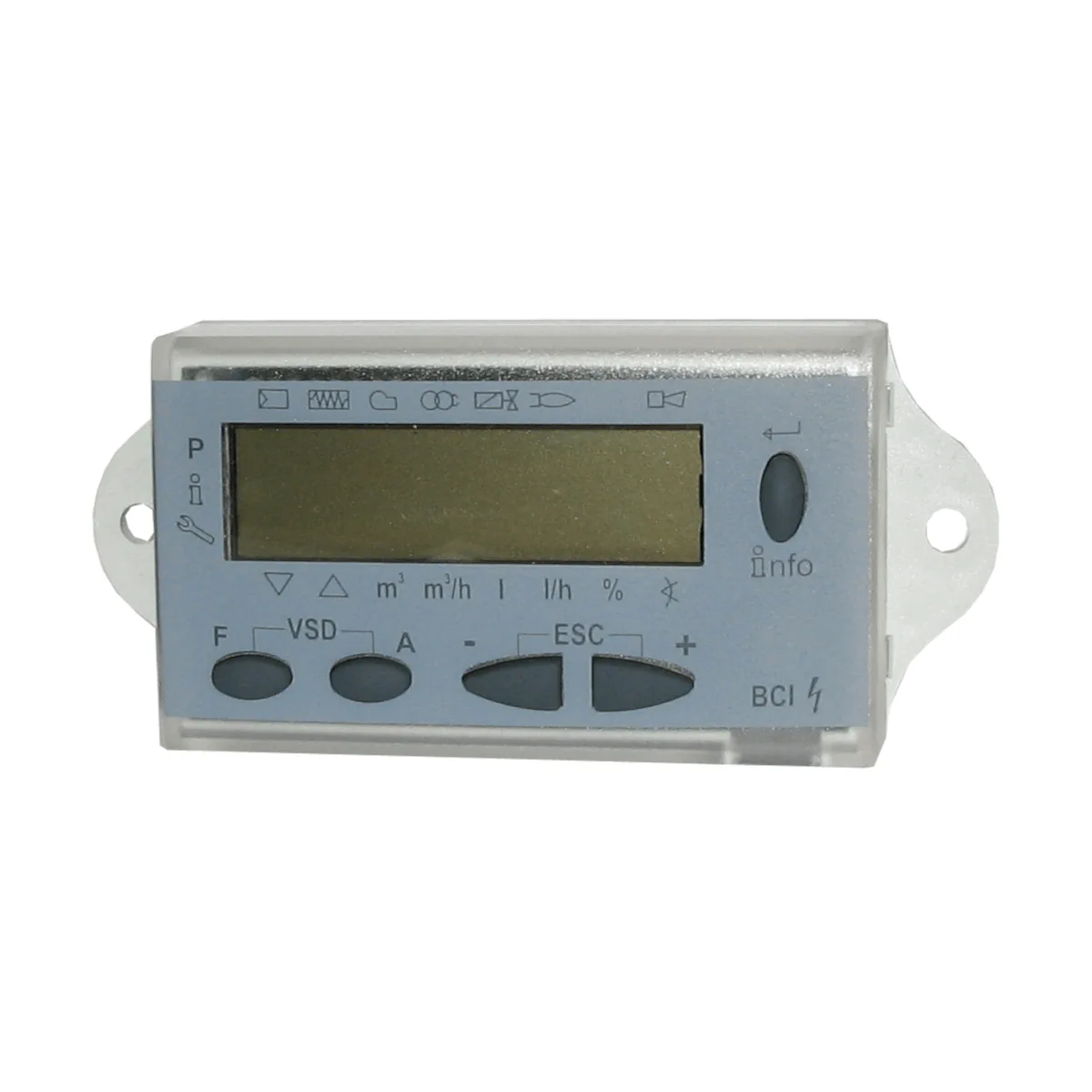

AZL21.00A9 to wyświetlacz i jednostka obsługowa Siemens z serii AZL2, przeznaczona do współpracy z zabezpieczeniem płomienia LFS1, automatami palnikowymi LME39 / LMO39 oraz systemami zarządzania palnikiem LMV2 i LMV3. Urządzenie służy do wyświetlania, obsługi i parametryzacji wybranych funkcji (związanych i niezwiązanych z bezpieczeństwem) oraz do odczytu danych instalacji i kodów błędów. Komunikacja z automatem palnikowym realizowana jest przez interfejs BCI (gniazdo RJ11).

Najważniejsze cechy

• Producent: Siemens
• Model: AZL21.00A9
• Typ urządzenia: wyświetlacz i jednostka obsługowa (Display and Operating Unit)
• Współpraca: LFS1, LME39 / LMO39, LMV2, LMV3 (Siemens)
• Interfejs komunikacyjny: BCI, gniazdo RJ11
• Wyświetlacz: LCD 8-cyfrowy z paskami (bar graph)
• Podświetlenie LCD: zależne od obsługi przez dany automat/zabezpieczenie
• Przyciski: 5 wielofunkcyjnych z funkcją reset
• Obudowa: nowoczesna, z tworzywa nadającego się do recyklingu; materiał obudowy odporny na płomień
• Montaż: na ścianie (wall mounting)
• Stopień ochrony: IP40 (po zamontowaniu)

Zastosowanie

AZL21.00A9 jest przeznaczony do instalacji bezpośrednio na palniku lub w szafie/panelu sterowniczym zainstalowanym blisko palnika. Umożliwia:

• wyświetlanie stanów pracy oraz faz programu,
• wyświetlanie i odczyt kodów usterek,
• nastawy parametrów oraz krzywych proporcji (ratio curves) – zależnie od zastosowanego automatu palnikowego / zabezpieczenia.

Obsługa i funkcje przycisków

Urządzenie wykorzystuje 5 przycisków wielofunkcyjnych. Zakres funkcji i filozofia obsługi zależą od typu współpracującego zabezpieczenia/automatu palnikowego.

• F: sterowanie nastawnikiem paliwa (przytrzymaj F i zmieniaj wartość – / +).
• A: sterowanie nastawnikiem powietrza (przytrzymaj A i zmieniaj wartość – / +).
• F + A (funkcje parametryzacji / VSD): wejście w tryb nastaw parametrów P (kombinacja z – lub +) oraz funkcje związane z nastawą prędkości pracy VSD (kombinacje z – / +).
• Info/Enter / reset: nawigacja w trybie info i serwisowym, zatwierdzanie w trybie nastaw oraz reset w przypadku błędu.
• – / +: zmiana wartości oraz nawigacja podczas korekt krzywych w trybach info i serwisowym.
• ESC (– i + jednocześnie): wyjście bez zatwierdzania wartości, przejście o poziom wyżej w menu.

Interfejs BCI i okablowanie (AGV50)

• Interfejs: BCI z gniazdem RJ11 (dla zabezpieczeń/automatów palnikowych Siemens).
• Przewód sygnałowy: AGV50 (pomiędzy zabezpieczeniem/automatem palnikowym a AZL21.00A9) – przewód musi spełniać określone wymagania.
• Specyfikacja AGV50: kolor biały, nieekranowany, 4 x 0,141 mm², złącze RJ11.
• Dostępne długości przewodu AGV50: 1 m (AGV50.100) lub 3 m (AGV50.330).
• Zalecenie montażowe: nie prowadzić przewodu AGV50 razem z innymi kablami.

Dane techniczne

• Napięcie pracy: DC 5 V
• Pobór mocy: < 50 mW (typowo)
• Stopień ochrony: IP40 (po zamontowaniu)
• Klasa bezpieczeństwa: II wg DIN EN 60730-1
• Materiał obudowy: PC oraz PC/ABS
• Kolor obudowy: RAL 7035 (jasnoszary)
• Klasa palności materiału (UL94): transparentne elementy obudowy V2 (PC), barwione elementy obudowy V0 (PC/ABS)
• Masa: ok. 85 g
• Stopień zanieczyszczenia: 2
• Warunki pracy: -20…+60°C, wilgotność < 95% r.h.
• Warunki transportu: -30…+60°C, wilgotność < 95% r.h.
• Warunki składowania: -20…+60°C, wilgotność < 95% r.h.
• Maks. wysokość instalacji: 2000 m n.p.m.

Montaż

• Przeznaczenie: montaż na ścianie.
• Wymagania: środowisko suche i czyste, powierzchnia montażowa powinna być płaska.
• Osprzęt montażowy: zalecane śruby M5 z podkładkami (np. podobne do 10-UNF).

Wymiary (mm)

• Szerokość: 118 mm
• Wysokość: 53 mm
• Głębokość: 27,4 mm

Podsumowanie

Siemens AZL21.00A9 to kompaktowa jednostka wyświetlania i obsługi do systemów sterowania i zabezpieczeń palnika Siemens, zapewniająca czytelny podgląd stanów pracy oraz błędów, a także możliwość parametryzacji (zależnie od współpracującego urządzenia). Interfejs BCI (RJ11), niski pobór mocy oraz obudowa przystosowana do montażu ściennego z IP40 czynią ją praktycznym elementem wyposażenia instalacji palnikowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: Siemens AZL21.00A9 – jednostka wyświetlająco-obsługowa do montażu naściennego.
• Stopień ochrony po zamontowaniu: IP40.
• Urządzenie klasy ochronności II, zasilanie robocze DC 5 V.
• Produkt przeznaczony wyłącznie do zastosowań w instalacjach techniki budynkowej, zgodnie z dokumentacją producenta oraz wyłącznie we współpracy z kompatybilnymi urządzeniami Siemens: automatami palnikowymi / sterownikami palnika / systemami zarządzania palnikiem.
• Montaż, instalację, uruchomienie, serwis i wyłączenie z eksploatacji może wykonywać wyłącznie wykwalifikowany personel.
• Nie otwierać, nie modyfikować i nie ingerować w urządzenie. Naruszenie obudowy może prowadzić do utraty funkcji bezpieczeństwa oraz ryzyka porażenia prądem.
• Przed wykonywaniem jakichkolwiek zmian w okablowaniu lub w obszarze przyłączeniowym należy całkowicie odłączyć instalację od zasilania sieciowego przez rozłączenie wszystkich biegunów oraz zabezpieczyć ją przed przypadkowym ponownym załączeniem.
• W urządzeniu należy zapewnić odpowiednią ochronę przed porażeniem elektrycznym na zaciskach przyłączeniowych.
• Wtyki przewodów połączeniowych wolno odłączać i podłączać wyłącznie przy odłączonym zasilaniu instalacji, ponieważ interfejs BCI nie zapewnia bezpiecznej separacji od napięcia sieciowego.
• Przewód sygnałowy AGV50 między sterownikiem palnika a urządzeniem AZL21.00A9 musi być zgodny ze specyfikacją producenta. Stosowanie nieodpowiedniego przewodu może skutkować niespełnieniem wymagań i nieprawidłową pracą urządzenia.
• Nie prowadzić przewodu sygnałowego AGV50 wspólnie z innymi przewodami.
• Przed załączeniem napięcia sieciowego należy upewnić się, że przewód jest prawidłowo podłączony do urządzenia.
• Po zakończeniu montażu, instalacji lub serwisu należy sprawdzić prawidłowość okablowania, stan mechanizmu zatrzaskowego złącza BCI (RJ11) w obudowie oraz poprawność parametryzacji.
• Upadek lub silny wstrząs mogą pogorszyć funkcje bezpieczeństwa urządzenia. Takiego produktu nie wolno uruchamiać, nawet jeśli nie ma widocznych uszkodzeń.
• Urządzenie stosować wyłącznie w suchym i czystym środowisku. Nie dopuszczać do kondensacji, oblodzenia ani wnikania wody do urządzenia.
• Podczas transportu i przechowywania urządzenie oraz przewód sygnałowy należy zabezpieczyć przed wpływem pyłu i wody.
• Przed instalacją urządzenie musi być odłączone od zasilania.
• Okablowanie musi spełniać wymagania klasy bezpieczeństwa II oraz odpowiednich przepisów krajowych i lokalnych.
• Należy unikać wyładowań elektrostatycznych, ponieważ mogą uszkodzić elementy elektroniczne urządzenia. Zalecane jest stosowanie zabezpieczeń ESD.
• Montaż urządzenia należy wykonywać na całkowicie płaskiej powierzchni montażowej oraz zgodnie z właściwymi krajowymi przepisami bezpieczeństwa.
• Do montażu należy stosować śruby M5 z podkładkami, zgodnie z dokumentacją producenta.
• Dopuszczalne warunki pracy: temperatura od -20 °C do +60 °C, wilgotność względna poniżej 95%, wysokość instalacji maks. 2000 m n.p.m.
• Urządzenie zawiera komponenty elektryczne i elektroniczne. Nie wyrzucać z odpadami komunalnymi; utylizować zgodnie z lokalnymi i aktualnie obowiązującymi przepisami.
• W dokumentacji wskazano oznaczenia i zgodności, w tym CE (tylko w połączeniu ze sterownikami palnika) oraz EAC.
