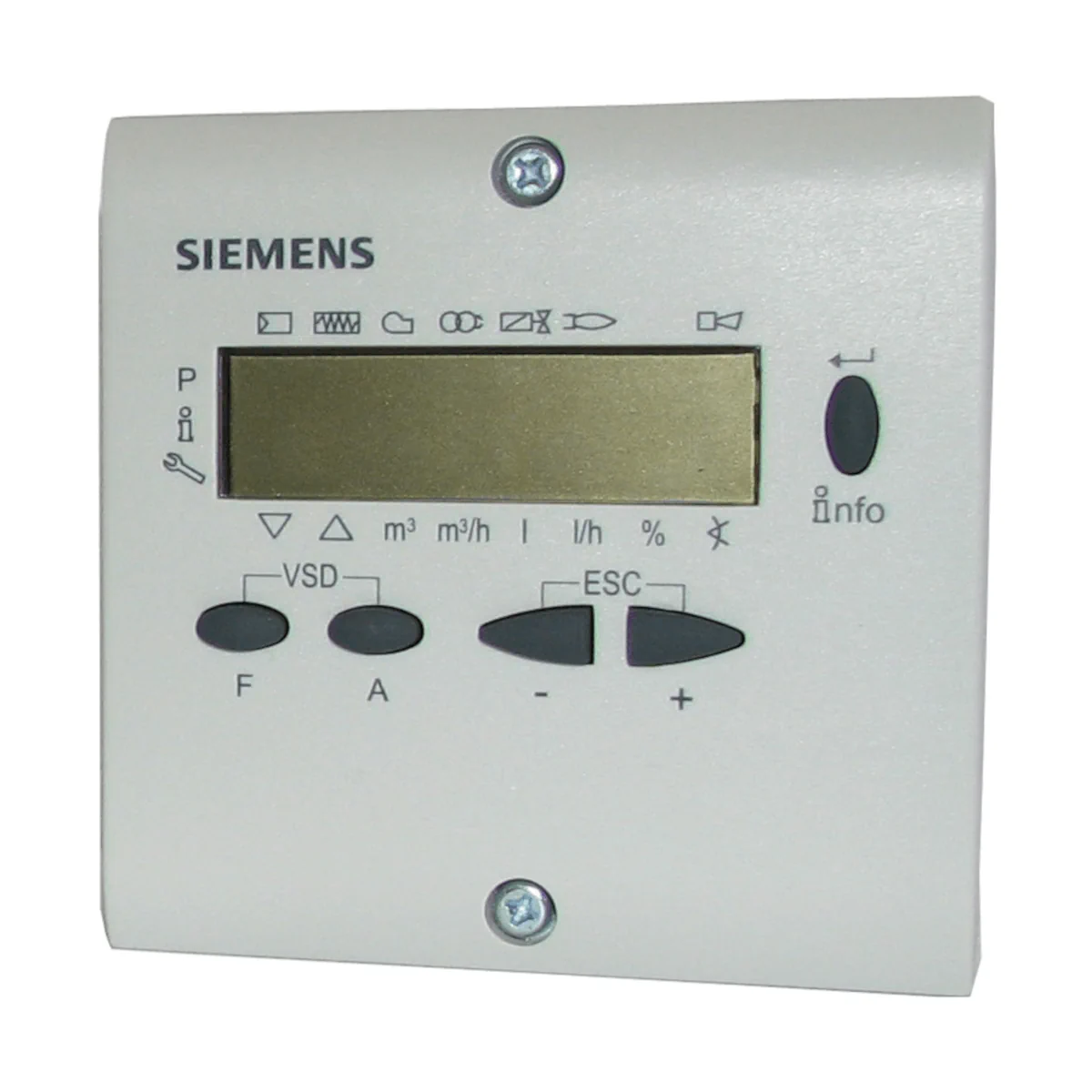

AZL23.00A9 Panel operatorski do sterowników palników i systemów nadzoru płomienia LFS1.. LME39.. LME7.. LMO39.. LMV26.. LMV27.100.. LMV36.. LMV37..

AZL23.00A9 to wyświetlacz i panel operatorski firmy Siemens, przeznaczony do współpracy z zabezpieczeniem płomienia LFS1, automatami palnikowymi LME39 / LMO39 oraz systemami zarządzania palnikiem LMV2 i LMV3. Urządzenie służy do wyświetlania, obsługi i parametryzacji wybranych funkcji palnika (związanych z bezpieczeństwem i niezwiązanych z bezpieczeństwem), a komunikacja ze sterownikiem odbywa się przez interfejs BCI. Wersja AZL23.00A9 jest wykonana jako jednostka do montażu podtynkowego (flush-panel) w drzwiach szafy lub płycie czołowej.

Najważniejsze cechy

• Producent: Siemens
• Model / typ: AZL23.00A9
• Rodzaj urządzenia: wyświetlacz i jednostka obsługowa (display and operating unit)
• Współpraca: LFS1, LME39 / LMO39, LMV2, LMV3
• Interfejs komunikacyjny: BCI (gniazdo RJ11)
• Funkcje: wyświetlanie stanów pracy, faz programu i kodów błędów; obsługa i parametryzacja
• Wyświetlacz: LCD 8-cyfrowy z paskami (bar)
• Podświetlenie LCD: zależne od wsparcia przez współpracujące zabezpieczenie/automat palnikowy
• Elementy obsługowe: 5 wielofunkcyjnych przycisków z funkcją reset
• Przystosowanie: możliwość dodatkowej sygnalizacji uszkodzeń przez LED (na zamówienie)
• Stopień ochrony po montażu: tył IP40, przód IP54

Zastosowanie

AZL23.00A9 przeznaczony jest do montażu w pobliżu palnika (np. w panelu sterowniczym) i umożliwia wygodny dostęp do informacji oraz nastaw sterownika palnikowego / systemu zarządzania palnikiem. Panel pozwala m.in. na odczyt kluczowych danych instalacji oraz diagnostykę poprzez kody usterek.

Funkcje i obsługa

• Prezentacja informacji: stany pracy, fazy programu oraz komunikaty/kody błędów na wyświetlaczu LCD.
• Nastawy i parametry: możliwość ustawiania parametrów oraz krzywych proporcji (ratio curves) – zależnie od współpracującego urządzenia.
• Przyciski wielofunkcyjne: obsługa nawigacji, zatwierdzania, wyjścia (ESC) oraz reset w przypadku usterki.
• Funkcje związane z siłownikami: przyciski funkcyjne umożliwiają m.in. sterowanie pozycją siłowników (np. paliwa i powietrza) – zgodnie z logiką danego zabezpieczenia/automatu palnikowego.

Podłączenie (BCI) i okablowanie

• Połączenie: interfejs BCI z gniazdem RJ11 (dla zabezpieczeń płomienia / automatów palnikowych Siemens).
• Przewód sygnałowy AGV50 (wymagania): biały, nieekranowany, 4 × 0,141 mm², z wtykiem RJ11.
• Dostępne długości przewodu: AGV50.100 = 1 m, AGV50.330 = 3 m.
• Ważne wymaganie instalacyjne: wtyki przewodów przy AZL2 mogą być zdejmowane/zakładane wyłącznie przy odłączonym zasilaniu instalacji (brak bezpiecznej separacji między BCI a napięciem sieciowym).
• Prowadzenie przewodu: nie prowadzić przewodu AGV50 razem z innymi kablami.

Dane techniczne (AZL23.00A9)

• Napięcie pracy: DC 5 V
• Pobór mocy: < 50 mW (typowo)
• Klasa bezpieczeństwa: II wg DIN EN 60730-1
• Stopień ochrony: tył IP40 wg IEC 529; przód IP54 wg IEC 529 (po prawidłowym montażu)
• Stopień zanieczyszczenia: 2
• Obudowa – materiał: PC oraz PC/ABS
• Obudowa – kolor: RAL 7035 (jasnoszary)
• Klasa palności (UL94): części transparentne V2 (PC); części barwione V0 (PC/ABS)
• Masa: ok. 120 g
• Warunki pracy: -20…+60 °C; wilgotność < 95% r.h.
• Warunki składowania: -20…+60 °C; wilgotność < 95% r.h.
• Warunki transportu: -30…+60 °C; wilgotność < 95% r.h.
• Maks. wysokość instalacji: 2000 m n.p.m.
• Uwaga środowiskowa: niedopuszczalne są kondensacja, oblodzenie oraz wnikanie wody.

Montaż (flush-panel)

• Przeznaczenie: montaż podtynkowy w panelu (płycie czołowej / drzwiach szafy).
• Wymiar wycięcia montażowego: 92 × 92 mm (tolerancja +0,8 / -0).
• Wymiar frontu / rozstaw wynikowy: 96 mm.
• Grubość panelu: 1…3 mm.
• Mocowanie: 2 dołączone wkręty krzyżakowe (Phillips) – bez użycia nadmiernej siły.
• Moment dokręcania: 0,4 Nm (dla spełnienia wymagań IP54 od strony frontu).
• Wymagania: powierzchnia montażowa powinna być płaska; urządzenie stosować w suchym i czystym środowisku.

Podsumowanie

Siemens AZL23.00A9 to kompaktowy panel HMI do systemów palnikowych z komunikacją przez BCI (RJ11), przeznaczony do montażu podtynkowego. Zapewnia czytelny odczyt stanów pracy i błędów oraz umożliwia obsługę i parametryzację funkcji palnika (zależnie od współpracującego zabezpieczenia/automatu). Po prawidłowym zamontowaniu oferuje ochronę IP54 od strony frontu, co ułatwia integrację w szafach i pulpitach sterowniczych zainstalowanych blisko palnika.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony wyłącznie do współpracy z kompatybilnymi sterownikami palnikowymi Siemens oraz systemami zabezpieczenia płomienia i zarządzania palnikiem wskazanymi w dokumentacji producenta. Nie używać jako urządzenia samodzielnego ani do zastosowań innych niż opisane przez producenta.
• Oznaczenie CE dotyczy zastosowania wyłącznie w połączeniu ze sterownikami palnikowymi, zgodnie z dokumentacją producenta.
• Urządzenie zawiera elementy elektryczne i elektroniczne. Nie wyrzucać z odpadami komunalnymi. Utylizować zgodnie z lokalnymi, aktualnie obowiązującymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
• Montaż, instalację, uruchomienie, parametryzację, serwis i wyłączenie z eksploatacji może wykonywać wyłącznie wykwalifikowany personel, zgodnie z dokumentacją producenta oraz obowiązującymi przepisami krajowymi i lokalnymi.
• Przed rozpoczęciem jakichkolwiek prac montażowych, instalacyjnych lub zmian okablowania należy całkowicie odłączyć instalację od zasilania sieciowego przez rozłączenie wszystkich biegunów oraz zabezpieczyć ją przed przypadkowym ponownym załączeniem. Nieprzestrzeganie tego wymogu grozi porażeniem prądem.
• Nie otwierać, nie ingerować i nie modyfikować urządzenia. Otwarcie obudowy lub nieautoryzowana ingerencja mogą spowodować utratę funkcji bezpieczeństwa oraz unieważnienie odpowiedzialności producenta.
• Wtyki przewodów połączeniowych wolno odłączać i podłączać wyłącznie po całkowitym odłączeniu instalacji od zasilania, ponieważ interfejs BCI nie zapewnia bezpiecznej separacji od napięcia sieciowego.
• Do podłączenia należy stosować wyłącznie przewód sygnałowy AGV50 o parametrach zgodnych z dokumentacją producenta. Użycie nieodpowiedniego przewodu może spowodować niespełnienie wymagań bezpieczeństwa i nieprawidłową pracę urządzenia.
• Przewodu sygnałowego AGV50 nie wolno prowadzić razem z innymi przewodami. Przed podaniem napięcia należy upewnić się, że przewód został prawidłowo podłączony do urządzenia.
• Po zakończeniu montażu, instalacji lub serwisu należy sprawdzić poprawność okablowania, stan złącza BCI (RJ11), mechanizmu zatrzaskowego oraz parametryzacji. Nieprawidłowy stan może prowadzić do utraty funkcji bezpieczeństwa i ryzyka porażenia prądem.
• Urządzenia, które uległy upadkowi lub silnemu wstrząsowi, nie wolno uruchamiać nawet wtedy, gdy nie wykazuje widocznych uszkodzeń. Uderzenie może pogorszyć działanie funkcji bezpieczeństwa.
• Produkt AZL23.00A9 jest przeznaczony do montażu tablicowego. Stopień ochrony frontu IP54 jest zapewniony wyłącznie po prawidłowym zamontowaniu zgodnie z dokumentacją producenta. Tylna część urządzenia ma stopień ochrony IP40.
• Urządzenie należy montować wyłącznie w suchym i czystym środowisku, na całkowicie płaskiej powierzchni montażowej. Niedopuszczalne są: kondensacja, oblodzenie oraz wnikanie wody do urządzenia.
• Podczas montażu tablicowego należy stosować wyłącznie sposób montażu i moment dokręcania wskazany przez producenta; dla zachowania wymagań IP54 śruby należy dokręcić momentem 0,4 Nm. Nie stosować nadmiernej siły podczas osadzania i mocowania urządzenia.
• Instalacja elektryczna musi spełniać wymagania klasy bezpieczeństwa II oraz odpowiednich norm i przepisów lokalnych. Ochronę przed porażeniem należy zapewnić przez prawidłową instalację całego układu.
• Należy unikać wyładowań elektrostatycznych podczas montażu i obsługi, ponieważ mogą uszkodzić elementy elektroniczne urządzenia. Zalecane jest stosowanie zabezpieczeń ESD.
• Urządzenie przeznaczone do pracy przy napięciu roboczym DC 5 V. Eksploatować wyłącznie w warunkach środowiskowych określonych przez producenta: temperatura pracy od -20°C do +60°C, wilgotność poniżej 95% r.h., wysokość instalacji maks. 2000 m n.p.m.
