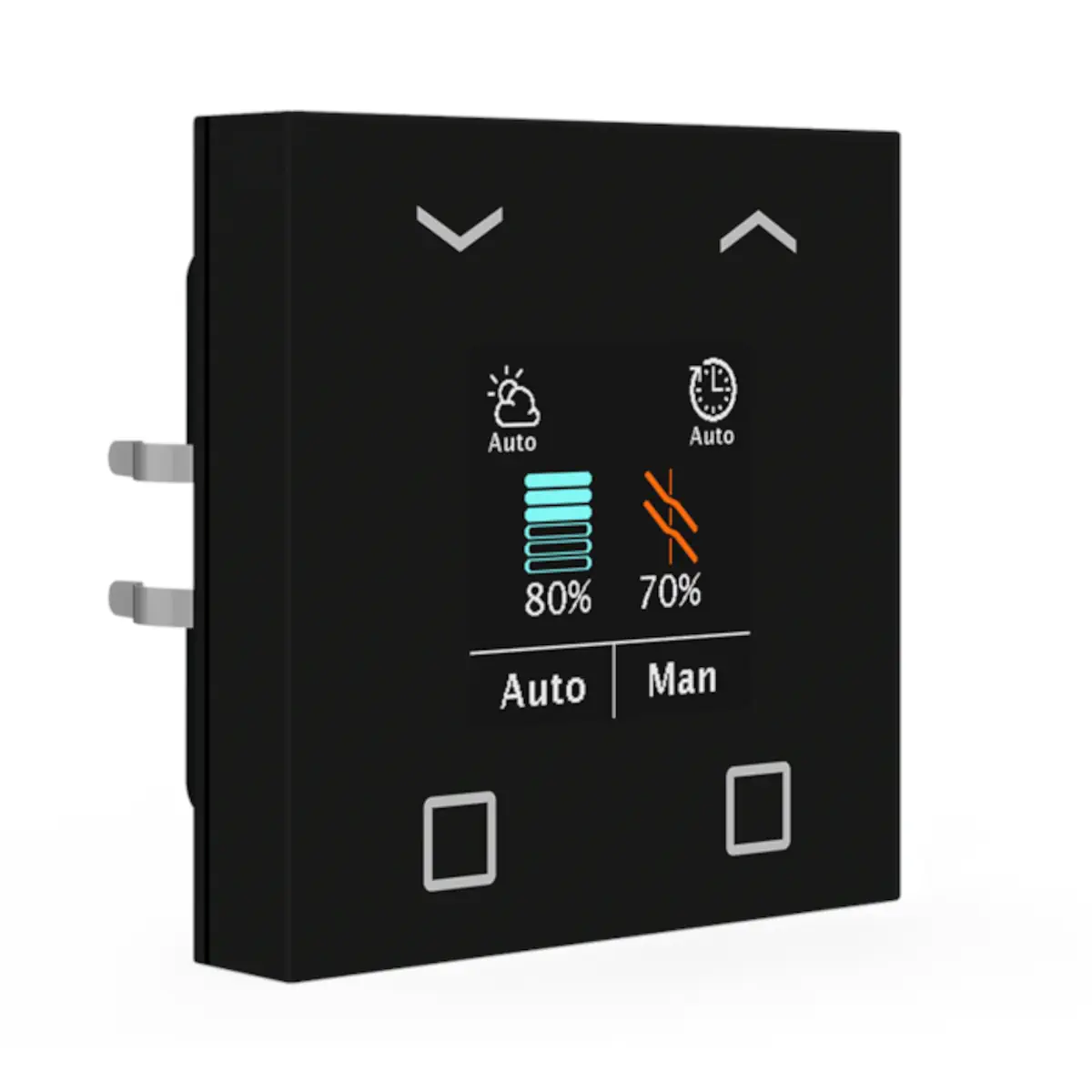

BE-JTA550406.01 KNX przycisk żaluzjowy Smart 55 4-krotny, z kolorowym wyświetlaczem, czarny mat

BE-JTA550406.01 to 4-krotny przycisk żaluzjowy KNX z serii MDT Blind Push Button Smart 55, wyposażony w aktywny kolorowy wyświetlacz oraz zintegrowany zegar czasowy. Urządzenie jest przeznaczone do systemów osprzętu 55 mm i po odpowiedniej parametryzacji wysyła telegramy KNX po naciśnięciu przycisków. Wersja ta posiada 4 mechaniczne pola przycisków, umożliwia ręczną obsługę żaluzji przyciskami góra/dół i prezentuje na wyświetlaczu funkcje oraz stan, w tym położenie żaluzji, ustawienie lameli oraz alarmy wiatru, deszczu i mrozu.

Najważniejsze cechy

• Producent: MDT technologies GmbH
• Model: BE-JTA550406.01
• Typ: 4-krotny przycisk żaluzjowy KNX z kolorowym wyświetlaczem i zintegrowanym zegarem czasowym
• System: KNX
• Kompatybilność: systemy / zakresy osprzętu 55 mm
• Liczba przycisków: 4 pojedyncze przyciski mechaniczne
• Wyświetlacz: aktywny kolorowy wyświetlacz do wskazania funkcji i statusu
• Ręczna obsługa: dwa górne przyciski góra/dół do manualnego sterowania żaluzjami
• Regulacja jasności wyświetlacza: przez obiekt jasności oraz dzień/noc
• Wyświetlane informacje: położenie żaluzji, pozycja lameli, alarm wiatru, deszczu i mrozu
• Funkcja grupowa: długie i bardzo długie naciśnięcie przycisku
• Zegar: dzienny / tygodniowy / astronomiczny
• Liczba czasów przełączeń: 8
• Dodatkowe funkcje czasowe: automatyczne obliczanie wakacji, rezerwa zasilania
• Sterowanie z timera: wysokość i pozycja lameli dla każdego kanału
• Aktywacja ręczna: zegar czasowy i automatyczne zacienianie mogą być włączane ręcznie
• Funkcje KNX: obiekty wyjściowe daty / czasu (master), ustawianie daty / czasu przez magistralę (slave)
• Bloki logiczne: 8 bloków logicznych po 4 wejścia
• Zasilanie: z magistrali KNX, bez dodatkowego zasilacza
• Montaż: w puszce instalacyjnej, z dołączonym pierścieniem nośnym
• Zintegrowany element: sprzęgło magistralne
• Wykończenie: białe, błyszczące
• Produkcja: Niemcy, certyfikacja ISO 9001
• Gwarancja: 3 lata

Zastosowanie

BE-JTA550406.01 jest przeznaczony do sterowania żaluzjami w instalacjach KNX. Urządzenie montuje się w puszkach instalacyjnych i stosuje w suchych pomieszczeniach wewnętrznych. Dzięki aktywnemu wyświetlaczowi oraz zintegrowanemu zegarowi czasowemu sprawdza się tam, gdzie wymagane jest lokalne sterowanie, prezentacja stanu żaluzji oraz realizacja funkcji czasowych bez dodatkowego zasilania.

Funkcje i działanie

Sterowanie żaluzjami

• Po odpowiedniej parametryzacji przycisk wysyła telegramy KNX po naciśnięciu przycisków.
• Dwa górne przyciski góra/dół służą do ręcznej obsługi żaluzji.
• Urządzenie umożliwia sterowanie wysokością położenia żaluzji oraz pozycją lameli.

Wyświetlacz i wskazania statusu

• Aktywny kolorowy wyświetlacz pokazuje funkcje i stan urządzenia.
• Na wyświetlaczu mogą być prezentowane położenie żaluzji, ustawienie lameli oraz alarmy wiatru, deszczu i mrozu.
• Jasność wyświetlacza można regulować przez obiekt jasności oraz dzień/noc.

Funkcja grupowa

• Przycisk oferuje innowacyjną funkcję grupową z obsługą długiego i bardzo długiego naciśnięcia.
• Przykładowo długie naciśnięcie może sterować pojedynczą żaluzją w górę i w dół, a bardzo długie naciśnięcie może uruchamiać całą grupę żaluzji w pomieszczeniu.

Zintegrowany zegar czasowy

• Zintegrowany timer pracuje jako zegar dzienny / tygodniowy i posiada funkcję astronomiczną.
• Dostępne jest automatyczne obliczanie wakacji.
• Można ustawić 8 czasów przełączeń.
• Czasy przełączeń mogą być ustawiane przez ETS lub bezpośrednio na przycisku.
• Timer umożliwia sterowanie wysokością i pozycją lameli dla każdego kanału.
• Zegar czasowy i automatyczne zacienianie mogą być aktywowane ręcznie.
• Timer posiada rezerwę zasilania.

Funkcje KNX i logika

• Dostępne są obiekty wyjściowe daty / czasu do pracy jako master.
• Data i czas mogą być ustawiane przez magistralę w trybie slave.
• Urządzenie oferuje 8 bloków logicznych, każdy z 4 wejściami.
• Do projektowania i uruchomienia dostępne jest oprogramowanie aplikacyjne ETS 5.

Dane techniczne

• Interfejs KNX: TP-256
• Oprogramowanie aplikacyjne: ETS 5
• Liczba przycisków: 4 pojedyncze przyciski
• Zasilanie: magistrala KNX
• Pobór mocy z magistrali KNX: typ. < 0,5 W
• Zacisk magistrali KNX: przewód jednodrutowy O 0,8 mm
• Temperatura pracy: 0 do +45°C
• Stopień ochrony: IP20
• Wymiary (szer. x wys.): 55 x 55 mm
• Głębokość montażowa w puszce: 12 mm

Montaż

• Montaż w puszce instalacyjnej z dołączonym pierścieniem nośnym.
• Urządzenie jest przeznaczone do instalacji w suchych pomieszczeniach wewnętrznych.
• Nie wymaga dodatkowego zasilania – zasilanie realizowane jest z magistrali KNX.
• Przycisk posiada zintegrowane sprzęgło magistralne.

Podsumowanie

MDT BE-JTA550406.01 to 4-krotny przycisk żaluzjowy KNX do systemów 55 mm, łączący aktywny kolorowy wyświetlacz, ręczne sterowanie góra/dół, funkcję grupową oraz zintegrowany zegar dzienny / tygodniowy / astronomiczny. Obsługa 8 czasów przełączeń, sterowanie wysokością i pozycją lameli, wskazania alarmów oraz zasilanie bezpośrednio z magistrali KNX sprawiają, że model ten jest przeznaczony do rozbudowanego sterowania żaluzjami w instalacjach KNX.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: MDT KNX Jalousietaster Smart 55 mit Farbdisplay, model BE-JTA550406.01.
• Urządzenie przeznaczone jest do montażu podtynkowego (UP Montage) w puszce instalacyjnej.
• Stopień ochrony IP20 – produkt przeznaczony wyłącznie do stosowania wewnątrz pomieszczeń, w miejscach nienarażonych na bezpośrednie działanie wody i wilgoci.
• Nie stosować w warunkach powodujących kondensację wilgoci – zgodnie z dokumentacją betauung (skraplanie) jest niedopuszczalne.
• Urządzenie należy użytkować wyłącznie w dopuszczalnym zakresie temperatury otoczenia podczas pracy od 0 do 45°C.
• Przechowywać wyłącznie w dopuszczalnym zakresie temperatur od -20 do +55°C.
• Dopuszczalna wilgotność powietrza wynosi poniżej 95%.
• Urządzenie jest zasilane z magistrali KNX napięciem 30 V DC SELV; dopuszczalny zakres napięcia KNX wynosi 21–31 V DC SELV.
• Podłączenie wykonywać wyłącznie do magistrali KNX zgodnie z właściwym sposobem podłączenia i parametrami podanymi przez producenta.
• Do podłączenia KNX stosować wyłącznie przewody o średnicy 0,6–0,8 mm, jednodrutowe (Massivleiter), z użyciem złącza KNX Steckklemme.
• Nie jest wymagana dodatkowa sieć zasilająca – urządzenie posiada zintegrowany sprzęgacz magistralny i jest przeznaczone do pracy w systemie KNX.
• Montaż wykonywać zgodnie z przewidzianą instalacją produktu; dopuszczalna pozycja montażu: dowolna.
• Konfiguracja i uruchomienie wymagają środowiska KNX oraz aplikacji od ETS 5 (aktualna wersja).
