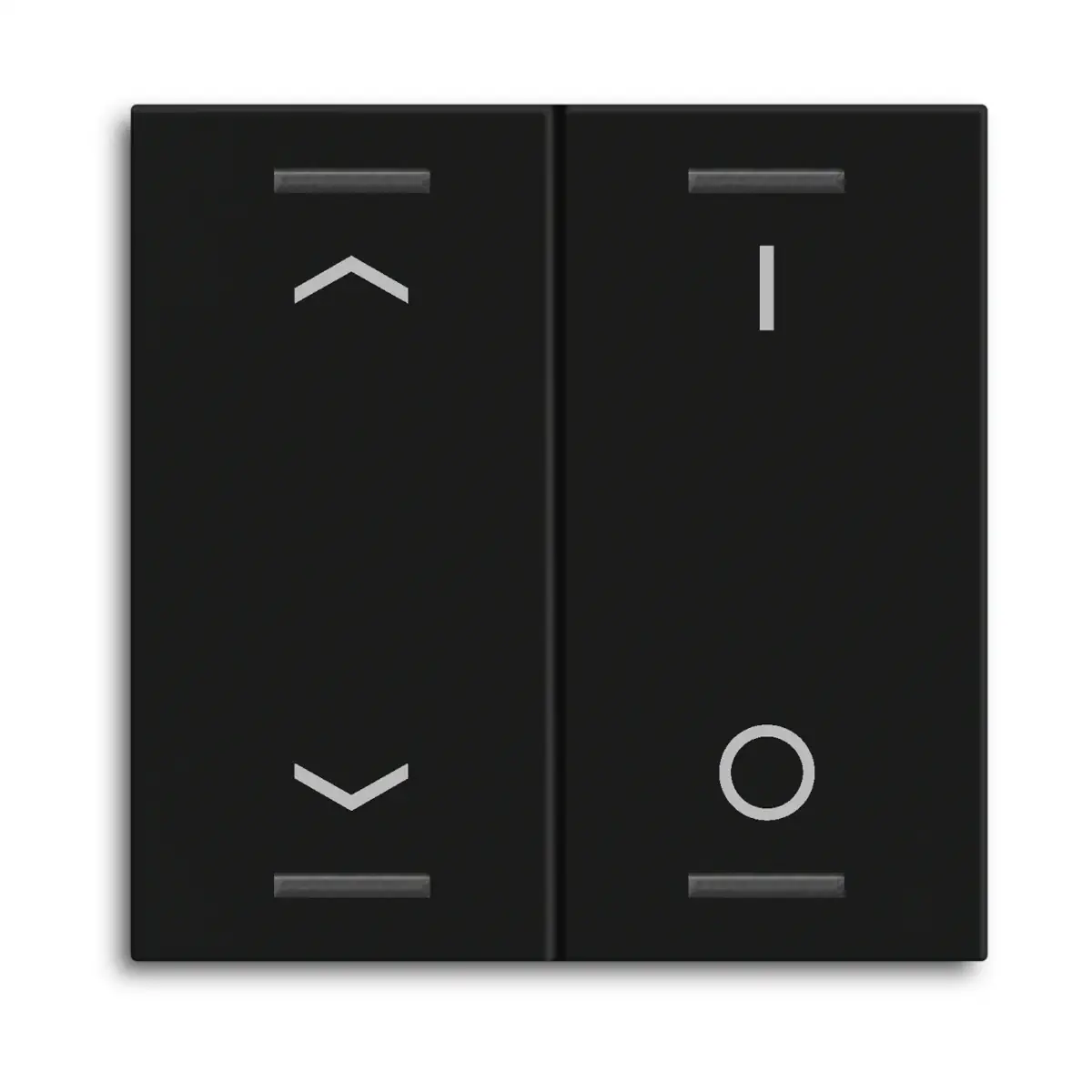

BE-TAL55W206.C1 MDT klawisz do KNX przycisku Light 55 2-krotnego, czarny mat, żaluzje i przełącznik

BE-TAL55W206.C1 to przycisk KNX MDT Push Button Lite 55 w wersji 2-krotnej, przeznaczony do montażu podtynkowego w stałych instalacjach w suchych pomieszczeniach. Wariant ten ma białe błyszczące wykończenie oraz oznaczenia UP/DOWN i I/O, pasuje do systemów 55 mm i posiada zintegrowany moduł sprzęgła magistrali. Po naciśnięciu przycisków urządzenie wysyła telegramy KNX zgodnie z parametryzacją, obsługując m.in. przełączanie, ściemnianie, sterowanie żaluzjami, scenami oraz wysyłanie wartości.

Najważniejsze cechy

• Producent: MDT
• Model: BE-TAL55W206.C1
• Seria: Push Button Lite 55
• Typ: przycisk KNX do montażu podtynkowego
• Wersja: 2-krotna
• Liczba par przycisków / przycisków: 2/4
• Kolor i wykończenie: biały, błyszczący
• Wersja oznaczeń: UP/DOWN oraz I/O
• Kompatybilność: systemy / ramki 55 mm
• Tryb pracy: programowanie do pracy 1- lub 2-przyciskowej
• Funkcja multi touch: wysyłanie do 4 wartości / DPT na te same lub różne obiekty
• Funkcja grupowa: sterowanie przy długim i bardzo długim naciśnięciu przycisku
• Obsługiwane funkcje: przełączanie, ściemnianie, żaluzje, sceny, wysyłanie wartości
• Zmiana wartości / scen: do 4 wartości
• Diody statusowe: 2 diody RGBW na każdą parę przycisków
• Sterowanie LED: przez obiekty wewnętrzne lub zewnętrzne
• Regulacja jasności LED: dzień/noc lub przez obiekt jasności
• Bloki logiczne: 4 zintegrowane bloki logiczne
• Moduł magistrali: zintegrowany
• Produkcja: Niemcy
• Certyfikacja produkcji: ISO 9001
• Gwarancja: 3 lata

Zastosowanie

BE-TAL55W206.C1 jest przeznaczony do sterowania funkcjami instalacji KNX w budynkach, w szczególności:

• przełączaniem oświetlenia,
• ściemnianiem,
• sterowaniem żaluzjami,
• wywoływaniem scen,
• wysyłaniem wartości.

Urządzenie jest wykonane jako wersja podtynkowa do stałych instalacji w suchych pomieszczeniach.

Funkcje i działanie

Praca 1- lub 2-przyciskowa

• Przycisk może być zaprogramowany do pracy 1-przyciskowej lub 2-przyciskowej.
• Wersja 2-krotna oferuje 2 pary przycisków / 4 przyciski.
• Telegramy KNX są wysyłane zgodnie z parametryzacją po naciśnięciu przycisków.

Funkcja multi touch

• Nowa funkcja multi touch pozwala wysłać do 4 wartości / datapointów do jednego lub wielu obiektów.
• Umożliwia to przypisanie różnych funkcji do kolejnych naciśnięć tego samego przycisku.
• Przykładowo: 1 naciśnięcie może sterować oświetleniem sufitowym, a 2 naciśnięcia oświetleniem ściennym.

Funkcja grupowa

• Przycisk posiada innowacyjną funkcję grupową realizowaną przez długie i bardzo długie naciśnięcie.
• Przykładowo: długie naciśnięcie może sterować pojedynczą żaluzją góra/dół, natomiast bardzo długie naciśnięcie może uruchamiać całą grupę żaluzji w pomieszczeniu.

Diody statusowe RGBW

• Każda para przycisków ma 2 diody statusowe RGBW.
• Diody mogą być sterowane przez obiekty wewnętrzne lub zewnętrzne.
• Jasność LED można regulować przez funkcję dzień/noc lub przez obiekt jasności.

Dodatkowe funkcje

• Urządzenie obsługuje zmianę wartości i scen z maksymalnie 4 wartościami.
• W przycisku zintegrowano 4 bloki logiczne.

Podłączenie i integracja KNX

• Interfejs KNX: TP-256
• Zasilanie: z magistrali KNX
• Dostępne oprogramowanie aplikacyjne: ETS 4/5
• Zacisk magistrali KNX: przewód jednodrutowy o średnicy 0,8 mm
• Moduł sprzęgła magistrali: zintegrowany

Dane techniczne

• Interfejs KNX: TP-256
• Oprogramowanie aplikacyjne: ETS 4/5
• Zasilanie: KNX Bus
• Pobór mocy z magistrali KNX: typ. < 0,5 W
• Zakres temperatury pracy: 0 do +45°C
• Stopień ochrony obudowy: IP20
• Wymiary (szer. x wys. x gł.): 55 x 55 x 25 mm
• Dopuszczalny przekrój / typ przewodu przy zacisku KNX: 0,8 mm średnicy, żyła jednodrutowa

Montaż

• Montaż: podtynkowy
• Rodzaj instalacji: stała instalacja
• Miejsce montażu: suche pomieszczenia
• Kompatybilność mechaniczna: systemy 55 mm
• Projektowanie i uruchomienie: zalecane w środowisku ETS

Podsumowanie

MDT BE-TAL55W206.C1 to 2-krotny przycisk KNX z serii Push Button Lite 55, przeznaczony do podtynkowych instalacji w suchych pomieszczeniach. Oferuje pracę 1- lub 2-przyciskową, funkcję multi touch, sterowanie grupowe przy długim i bardzo długim naciśnięciu, a także diody statusowe RGBW z regulacją jasności. Dzięki obsłudze ETS 4/5, interfejsowi KNX TP-256 i 4 blokom logicznym jest to funkcjonalny przycisk do sterowania oświetleniem, żaluzjami, scenami i innymi funkcjami systemu KNX.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: MDT Wippe für KNX Taster Light 55 2-fach, model BE-TAL55W206.C1.
• Produkt jest przeznaczony wyłącznie jako wippe / element obsługowy do przycisku KNX Taster Light 55.
• Stosować wyłącznie jako część zamienną lub do zmiany oznaczenia funkcji przy zmianie przeznaczenia przycisku.
• Przed montażem należy upewnić się, że stosowany jest właściwy model elementu dla kompatybilnego przycisku KNX Taster Light 55.
• Nie stosować produktu niezgodnie z jego przeznaczeniem.
• W przypadku uszkodzenia mechanicznego nie montować ani nie używać produktu.
• Produkt posiada oznaczenia symboli sterowania: Góra/Dół oraz I/O; należy stosować je zgodnie z przypisaną funkcją urządzenia.
• Techniczne zmiany i możliwe odchylenia wyglądu względem ilustracji są zastrzeżone przez producenta.

Pliki do pobrania:
BE-TAL55W206.C1 Karta katalogowa
