cMT2078X Panel dotykowy

Weintek cMT2078X to 7-calowy panel operatorski HMI z serii cMT X Standard, przeznaczony do wizualizacji, obsługi i monitorowania procesów w instalacjach automatyki przemysłowej. Panel wyposażony jest w kolorowy ekran 7" TFT LCD o rozdzielczości 800 × 480 px, rezystancyjny panel dotykowy, procesor Quad-core RISC, pamięć 4 GB Flash oraz 1 GB RAM. Urządzenie posiada dwa porty Ethernet 10/100 Base-T, port USB 2.0 Host, interfejsy szeregowe RS-232 i RS-485, wbudowany izolator zasilania oraz stopień ochrony frontu UL Type 4X / NEMA4 / IP66 dla zastosowań wewnętrznych. Programowanie panelu odbywa się w środowisku EasyBuilder Pro.

Najważniejsze cechy

• Producent: Weintek
• Model: cMT2078X
• Seria: cMT X Standard
• Typ urządzenia: panel operatorski HMI / panel dotykowy
• Przekątna ekranu: 7"
• Typ wyświetlacza: TFT LCD z podświetleniem LED
• Rozdzielczość: 800 × 480 px
• Jasność: 400 cd/m²
• Kontrast: 800:1
• Liczba kolorów: 16,7 mln
• Kąt widzenia LCD (góra/dół/prawo/lewo): 80 / 60 / 80 / 80
• Żywotność podświetlenia: >30 000 h
• Panel dotykowy: 4-przewodowy rezystancyjny
• Procesor: Quad-core RISC z dedykowanym procesorem 3D
• Pamięć Flash: 4 GB
• Pamięć RAM: 1 GB
• RTC: wbudowany zegar czasu rzeczywistego
• Chłodzenie: bezwentylatorowe
• Port USB: USB 2.0 Host × 1
• Ethernet: LAN 1: 10/100 Base-T × 1, LAN 2: 10/100 Base-T × 1
• Porty szeregowe:
  • Con.A: COM2 RS-485 2W/4W, COM3 RS-485 2W
  • Con.B: COM1 RS-232 4W, COM3 RS-232 2W
• Obsługa MPI: COM2 / COM3 RS-485 2W obsługuje MPI 187,5K, przy czym należy używać jednego portu jednocześnie
• Wi-Fi: brak
• CAN Bus: brak
• HDMI: brak
• Audio: brak
• Slot SD: brak
• Zasilanie: 24 V DC ±20%
• Pobór prądu: 820 mA przy 24 V DC
• Izolacja zasilania: wbudowana
• Obudowa: tworzywo sztuczne
• Montaż: panelowy
• Wymiary: 200,3 × 146,3 × 35,0 mm
• Otwór montażowy: 192 × 138 mm
• Masa: ok. 0,6 kg
• Stopień ochrony frontu: UL Type 4X indoor use only / NEMA4 / IP66
• Temperatura pracy: 0...55 °C
• Temperatura przechowywania: −20...+60 °C
• Wilgotność względna: 10...90%, bez kondensacji
• Wysokość pracy: do 3000 m n.p.m.
• Odporność na wibracje: 10...25 Hz, 2G, 30 min w osiach X/Y/Z
• Certyfikaty: CE, cULus Listed
• Oprogramowanie: EasyBuilder Pro V6.05.02 lub nowsze
• Opcje programowe: EasyAccess 2.0, Dashboard, CODESYS — opcjonalnie

Zastosowanie

Weintek cMT2078X przeznaczony jest do zastosowań w automatyce przemysłowej jako lokalny panel operatorski do obsługi maszyn, linii technologicznych, urządzeń produkcyjnych i instalacji technicznych. Panel umożliwia prezentację danych procesowych, sterowanie funkcjami maszyny, obsługę alarmów, nastaw i receptur oraz komunikację z PLC lub innymi urządzeniami automatyki przez Ethernet, RS-232 lub RS-485.

• Do maszyn przemysłowych jako panel operatorski do wizualizacji i obsługi procesu.
• Do szaf sterowniczych jako panel montowany w elewacji obudowy.
• Do systemów z PLC, w których wymagany jest lokalny interfejs użytkownika.
• Do modernizacji instalacji, gdzie potrzebny jest kompaktowy panel HMI 7" z Ethernetem i portami szeregowymi.
• Do aplikacji produkcyjnych i technologicznych, w których wymagane są alarmy, ekrany operatorskie, trendy, receptury lub rejestracja danych.
• Do systemów wymagających zdalnego dostępu, po zastosowaniu odpowiednich usług opcjonalnych, takich jak EasyAccess 2.0.

Funkcje i działanie

Panel operatorski HMI

• Panel umożliwia tworzenie ekranów operatorskich do obsługi maszyn i instalacji.

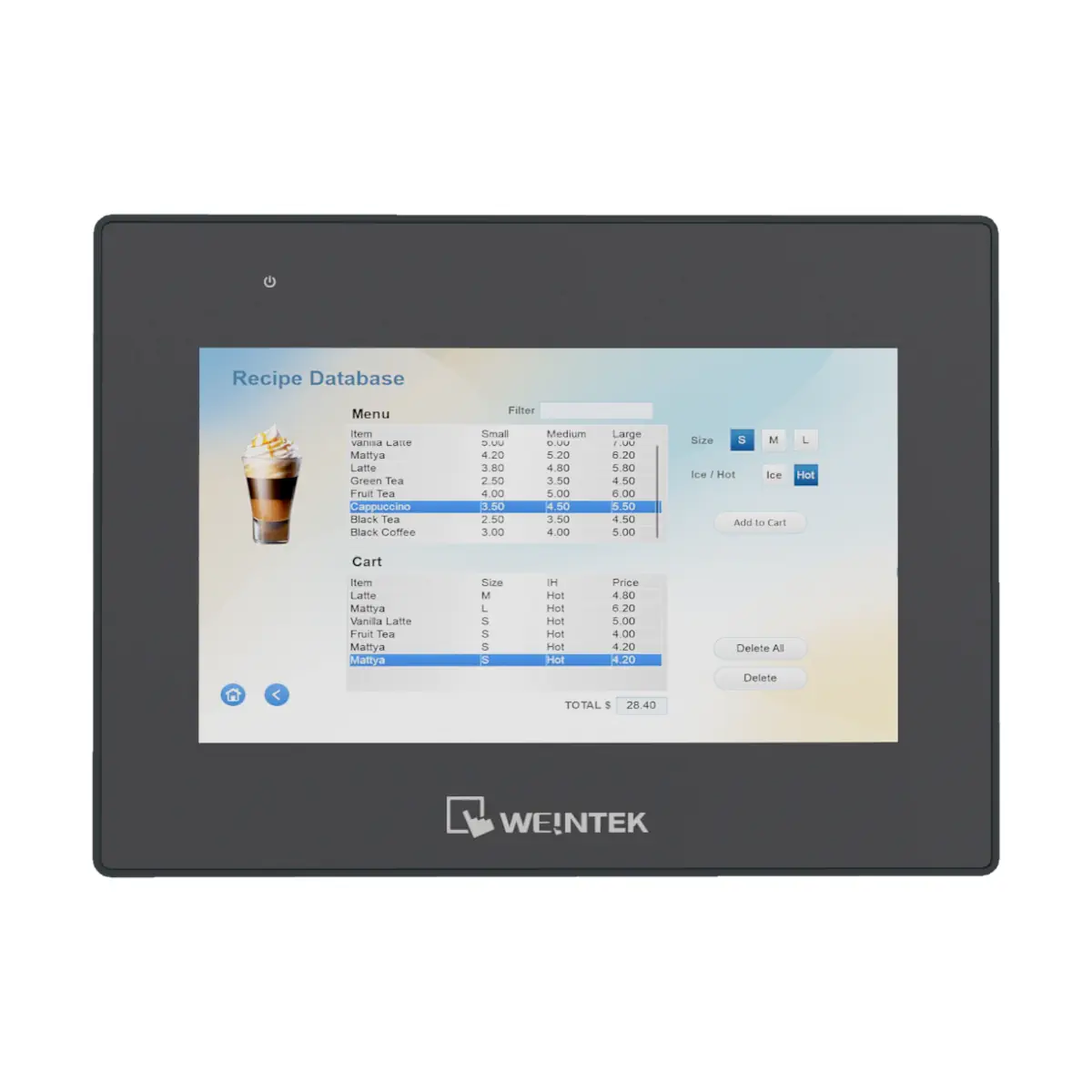

• Wyświetlacz 7" TFT LCD o rozdzielczości 800 × 480 px pozwala prezentować parametry pracy, stany urządzeń, alarmy i komunikaty.
• Rezystancyjny panel dotykowy umożliwia obsługę ekranów HMI przez dotyk.
• Podświetlenie LED zapewnia jasność 400 cd/m² i deklarowaną żywotność powyżej 30 000 godzin.
• Procesor Quad-core RISC oraz dedykowany procesor 3D zapewniają wydajność wymaganą do pracy z projektami HMI serii cMT X.

Komunikacja z urządzeniami automatyki

• Panel posiada dwa niezależne porty Ethernet 10/100 Base-T.
• Porty LAN mogą być wykorzystywane do komunikacji z PLC, urządzeniami sieciowymi, komputerem inżynierskim lub systemami nadrzędnymi — zgodnie z projektem aplikacji.
• Port USB 2.0 Host może służyć do podłączania akcesoriów zgodnych z obsługą panelu, np. pamięci USB.
• Porty szeregowe RS-232 i RS-485 umożliwiają komunikację z urządzeniami automatyki korzystającymi z magistral szeregowych.
• COM2 / COM3 RS-485 2W obsługuje MPI 187,5K, przy czym producent wskazuje, aby używać jednego z tych portów jednocześnie.
• W przypadku jednoczesnego użycia COM1 RS-232 i COM3 RS-232 dla COM1 RS-232 można wykorzystywać tylko linie Tx i Rx, bez RTS/CTS.

Oprogramowanie EasyBuilder Pro

• Projekty HMI dla cMT2078X tworzy się w środowisku EasyBuilder Pro.
• Minimalna wymagana wersja oprogramowania to EasyBuilder Pro V6.05.02 lub nowsza.
• Dla funkcji MPI producent wskazuje minimalnie EasyBuilder Pro V6.07.02.
• Dla jednostek oznaczonych jako cMT2078X (V2) minimalna wymagana wersja to EasyBuilder Pro V6.09.02.
• Projekt może być pobierany do panelu przez Ethernet z użyciem adresu IP panelu.

Funkcje opcjonalne

• EasyAccess 2.0: opcjonalna usługa zdalnego dostępu.
• Dashboard: opcjonalna funkcja związana z prezentacją danych.
• CODESYS: opcjonalna licencja; funkcja nie jest standardową cechą bazową panelu bez odpowiedniej licencji.
• Opcje programowe należy dobierać zgodnie z wymaganiami aplikacji i dokumentacją Weintek.

Budowa i montaż

Budowa

• Panel ma obudowę z tworzywa sztucznego i jest przeznaczony do montażu panelowego.
• Front urządzenia spełnia wymagania UL Type 4X indoor use only / NEMA4 / IP66, o ile panel zostanie prawidłowo zamontowany.

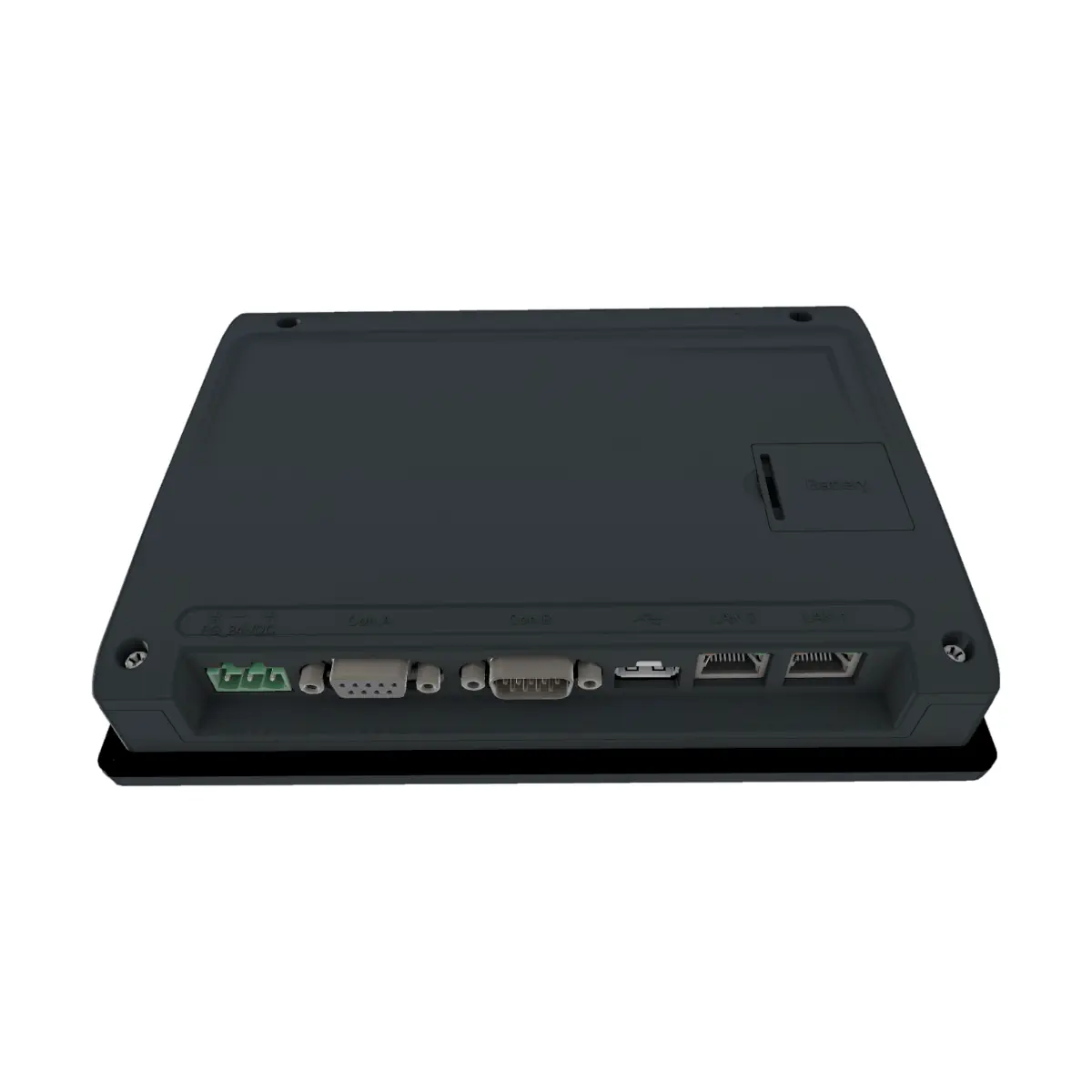

• Z tyłu panelu znajdują się złącza komunikacyjne, złącze zasilania, port USB Host oraz elementy instalacyjne.
• Wbudowany izolator zasilania zwiększa odporność instalacji na problemy związane z zasilaniem panelu.
• Panel posiada wbudowany RTC, którego bateria podtrzymująca podlega wymianie wyłącznie przez wykwalifikowany personel.

Wskazówki montażowe

• Panel należy montować w stabilnej, płaskiej obudowie sterowniczej.
• Wymiar otworu montażowego wynosi 192 × 138 mm.
• Maksymalna grubość panelu montażowego wynosi 4,5 mm.
• Wymagany minimalny odstęp od krawędzi panelu po stronie frontu wynosi 15 mm od góry, dołu i boków.
• Urządzenie należy montować w pozycji pionowej.
• Należy zapewnić odpowiednią przestrzeń wewnątrz obudowy na wentylację i prowadzenie przewodów.
• Należy uwzględnić ciepło wydzielane przez inne urządzenia znajdujące się w szafie.
• Moment dokręcania uchwytów montażowych powinien być zgodny z instrukcją, aby uzyskać efekt szczelności i nie odkształcić panelu.

Podłączenie elektryczne i komunikacyjne

• Zasilanie: 24 V DC ±20%.
• Rodzaj zasilania: wyłącznie DC.
• Wymagania zasilania: źródło zasilania powinno spełniać wymagania SELV.
• Prąd rozruchowy: chwilowo może osiągać do 2 A.
• Złącze zasilania: przewody AWG 24...12, przewody miedziane.
• Temperatura znamionowa przewodu: min. 75 °C.
• Port LAN 1: 10/100 Base-T.
• Port LAN 2: 10/100 Base-T.
• USB Host: USB 2.0 × 1.
• Con.A: COM2 RS-485 2W/4W, COM3 RS-485 2W.
• Con.B: COM1 RS-232 4W, COM3 RS-232 2W.
• Uwaga: nie należy jednocześnie łączyć HMI z PLC i komputerem PC przy pobieraniu projektu przez USB, ponieważ różnica potencjałów może spowodować uszkodzenie HMI lub PC.

Warunki środowiskowe

• Temperatura pracy: 0...55 °C.
• Temperatura przechowywania: −20...+60 °C.
• Wilgotność: 10...90%, bez kondensacji.
• Wysokość pracy: poniżej 3000 m n.p.m.
• Odporność na wibracje: 10...25 Hz, 2G, 30 minut w kierunkach X, Y i Z.
• Stopień ochrony frontu: IP66 / NEMA4 / UL Type 4X dla zastosowań wewnętrznych.
• Środowisko montażu: wewnątrz pomieszczeń, w obudowie sterowniczej.
• Nie stosować: w strefach zagrożonych wybuchem, w środowisku palnych gazów, oparów lub pyłów, ani w miejscach występowania gazów kwaśnych, np. SO2.

Kompatybilność i ograniczenia

Weintek cMT2078X jest panelem operatorskim HMI i powinien być dobierany do systemu automatyki na podstawie wymaganych protokołów komunikacyjnych, liczby portów, środowiska pracy oraz funkcji projektu w EasyBuilder Pro.

• Kompatybilność programowa: EasyBuilder Pro V6.05.02 lub nowszy.
• Komunikacja Ethernet: 2 × LAN 10/100 Base-T.
• Komunikacja szeregowa: RS-232 i RS-485.
• Wi-Fi: brak wbudowanego modułu Wi-Fi.
• CAN Bus: brak.
• Audio i HDMI: brak.
• Slot karty SD: brak.
• Nie jest to: panel z ekranem pojemnościowym, panel mobilny, panel Web Panel ani samodzielny sterownik bezpieczeństwa.
• Funkcje CODESYS: dostępne wyłącznie jako opcja licencyjna, jeżeli projekt tego wymaga.

Dane techniczne (podsumowanie)

• Model: cMT2078X
• Producent: Weintek
• Typ: panel operatorski HMI 7"
• Seria: cMT X Standard
• Wyświetlacz: 7" TFT LCD, LED Backlight
• Rozdzielczość: 800 × 480 px
• Jasność: 400 cd/m²
• Kontrast: 800:1
• Kolory: 16,7 mln
• Panel dotykowy: 4-przewodowy rezystancyjny
• CPU: Quad-core RISC
• Pamięć: 4 GB Flash, 1 GB RAM
• USB: USB 2.0 Host × 1
• Ethernet: 2 × 10/100 Base-T
• COM: RS-232 / RS-485
• RTC: wbudowany
• Zasilanie: 24 V DC ±20%
• Pobór prądu: 820 mA przy 24 V DC
• Izolacja zasilania: wbudowana
• Odporność napięciowa: 500 V AC przez 1 min
• Rezystancja izolacji: >50 MΩ przy 500 V DC
• Obudowa: tworzywo sztuczne
• Wymiary: 200,3 × 146,3 × 35,0 mm
• Otwór montażowy: 192 × 138 mm
• Masa: ok. 0,6 kg
• Montaż: panelowy
• Stopień ochrony frontu: UL Type 4X indoor use only / NEMA4 / IP66
• Temperatura pracy: 0...55 °C
• Wilgotność: 10...90%, bez kondensacji
• Certyfikaty: CE, cULus Listed
• Oprogramowanie: EasyBuilder Pro
• Opcje: EasyAccess 2.0, Dashboard, CODESYS

Utylizacja

• Zużyty panel należy utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
• Panel nie powinien być wyrzucany razem z odpadami komunalnymi, jeżeli lokalne przepisy wymagają selektywnej zbiórki urządzeń elektronicznych.
• Przed przekazaniem urządzenia do utylizacji należy usunąć z niego projekty, dane użytkownika i informacje konfiguracyjne, jeżeli są zapisane w pamięci panelu.
• Bateria podtrzymująca RTC powinna być usuwana i utylizowana zgodnie z zasadami dotyczącymi baterii litowych, przez wykwalifikowany personel.
• Opakowanie należy przekazać do odpowiedniego strumienia recyklingu zgodnie z lokalnymi zasadami segregacji odpadów.

Podsumowanie

Weintek cMT2078X to wydajny 7-calowy panel operatorski HMI do zastosowań przemysłowych, wyposażony w ekran 800 × 480 px, rezystancyjny dotyk, procesor Quad-core RISC, 4 GB Flash, 1 GB RAM, dwa porty Ethernet, USB Host oraz interfejsy RS-232 i RS-485. Wbudowany izolator zasilania, bezwentylatorowa konstrukcja, front IP66 / NEMA4 oraz obsługa projektów w EasyBuilder Pro sprawiają, że panel nadaje się do maszyn, szaf sterowniczych i systemów automatyki wymagających lokalnej wizualizacji oraz wygodnej obsługi operatorskiej.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE oraz certyfikację cULus Listed.
• Panel należy instalować i użytkować wyłącznie zgodnie z dokumentacją Weintek oraz lokalnymi i krajowymi przepisami elektrycznymi.
• Urządzenie jest przeznaczone do użytku wewnętrznego. Stopień ochrony frontu IP66 / NEMA4 / UL Type 4X dotyczy prawidłowo zamontowanego panelu od strony frontowej.
• Panel należy zasilać wyłącznie napięciem 24 V DC ±20% ze źródła spełniającego wymagania SELV.
• Nie należy instalować urządzenia w strefach zagrożonych wybuchem, w obecności palnych gazów, oparów lub pyłów.
• Nie należy instalować panelu w miejscach występowania gazów kwaśnych, takich jak SO2.
• Nie należy używać panelu w warunkach przekraczających dopuszczalne zakresy temperatury, wilgotności, wibracji i wysokości pracy.
• Panel należy montować pionowo, na płaskiej powierzchni obudowy o odpowiedniej sztywności.
• Podczas montażu nie należy dopuścić do upadku panelu ani uderzeń mechanicznych, ponieważ może to spowodować uszkodzenie urządzenia.
• Do czyszczenia używać suchej ściereczki. Nie stosować płynów ani detergentów w sprayu.
• Przewody zasilające i sygnałowe należy prowadzić zgodnie z zasadami EMC, z dala od przewodów AC, przewodów dużej mocy oraz szybko przełączanych obwodów DC.
• Jeżeli instalacja jest narażona na przepięcia, wyładowania atmosferyczne lub zakłócenia, należy zastosować odpowiednie zabezpieczenia przeciwprzepięciowe.
• Nie należy zasilać panelu i obciążeń indukcyjnych DC z tego samego źródła zasilania, jeżeli może to powodować zakłócenia lub spadki napięcia.
• W systemach wykorzystujących panel HMI należy przewidzieć niezależny, przewodowy przycisk EMERGENCY STOP, zgodnie z zaleceniami bezpieczeństwa ICS.
• Panel HMI nie może być jedynym elementem odpowiedzialnym za bezpieczeństwo maszyny lub procesu.
• W sterowniku PLC należy stosować ograniczenia i procedury bezpiecznego zatrzymania dla rejestrów sterujących krytycznymi elementami maszyny.
• Podczas pobierania projektu przez USB nie należy jednocześnie łączyć panelu z PLC i komputerem PC, ponieważ różnica potencjałów może spowodować uszkodzenie HMI lub komputera.
• Wymiana baterii CR2032 podtrzymującej RTC powinna być wykonywana wyłącznie przez wykwalifikowany personel, z zachowaniem ostrożności przy obsłudze baterii litowych.
• Nie należy rozbierać ani naprawiać panelu samodzielnie. Naprawy powinny być wykonywane przez autoryzowany serwis lub wykwalifikowany personel.
• Zużyty panel i baterię należy utylizować selektywnie, zgodnie z przepisami dotyczącymi odpadów elektrycznych, elektronicznych i baterii.
