CXG3.X500 Bramka komunikacyjna do usług chmurowych Siemens Building Operator i Cerberus Cloud, BACnet IP, Modbus TCP, 2 interfejsy Ethernet

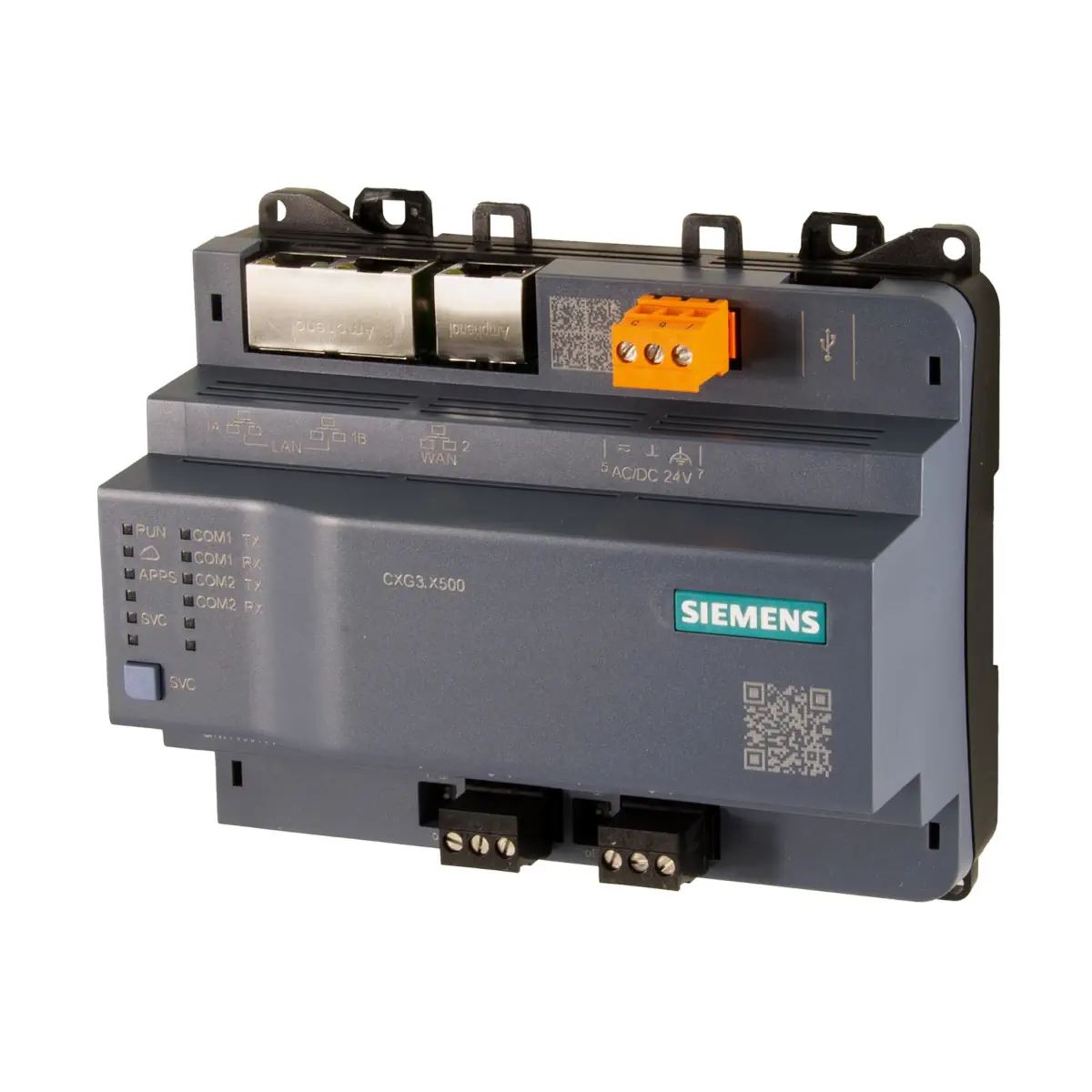

Siemens Connect X500 CXG3.X500 (numer zamówieniowy S55842-Z131-A110) to brama integracyjna i urządzenie brzegowe przeznaczone do średnich oraz dużych instalacji. Stanowi punkt integracji urządzeń systemów automatyki i sterowania budynkiem z aplikacjami chmurowymi Siemens oraz systemami innych producentów. Obsługuje komunikację przez Ethernet, magistrale EIA-485 i opcjonalne połączenie mobilne 4G.

Najważniejsze cechy

• 2-portowy przełącznik Ethernet LAN z obsługą połączeń łańcuchowych.
• 1 port Ethernet WAN przeznaczony do dostępu do Internetu.
• 2 izolowane elektrycznie interfejsy EIA-485.
• Interfejs USB 2.0 typu A do modemów 4G.
• Zasilanie 24 V AC lub 24 V DC.
• Obsługa protokołów obejmujących BACnet, Modbus oraz protokoły systemów przeciwpożarowych Siemens.
• Ochrona transmisji za pomocą szyfrowania, obsługa HTTPS i wbudowana zapora sieciowa.
• Zdalne zarządzanie przez bezpieczny tunel.
• Montaż na standardowej szynie montażowej lub na płaskiej powierzchni.
• Wtykowe listwy zaciskowe ze złączami śrubowymi.
• Diody LED sygnalizujące stan urządzenia, aplikacji, chmury, sieci Ethernet i komunikacji EIA-485.

Zastosowanie

Connect X500 służy do integracji urządzeń na poziomie systemowym w instalacjach automatyki budynkowej. Może współpracować ze sterownikami, licznikami, czujnikami i elementami wykonawczymi wykorzystywanymi między innymi w instalacjach:

• ogrzewania, wentylacji i klimatyzacji HVAC,
• bezpieczeństwa,
• ochrony przeciwpożarowej,
• zasilania i monitorowania energii,
• sterowania oświetleniem.

Urządzenie może łączyć się z siecią nadrzędną przewodowo lub przez połączenie mobilne 4G, natomiast z siecią lokalną komunikuje się przez Ethernet albo szeregową magistralę EIA-485.

Funkcje i działanie

• Integracja urządzeń automatyki budynkowej z aplikacjami chmurowymi.
• Przesyłanie danych chronionych szyfrowaniem.
• Zdalna obsługa, monitorowanie, dostęp serwisowy, aktualizacja i konfiguracja przez Siemens Cloud Services — zależnie od zainstalowanego oprogramowania układowego.
• Zarządzanie wieloma lokalizacjami i obsługa alarmów — zależnie od wersji oprogramowania układowego.
• Wbudowany moduł Trusted Platform Module V2.0.
• Podtrzymanie zegara czasu rzeczywistego przez superkondensator przez okres do 7 dni po zaniku zasilania.

Zakres dostępnych funkcji może zależeć od regionu, podłączonego systemu i wersji zainstalowanego oprogramowania.

Sygnalizacja i przycisk serwisowy

• Diody portów Ethernet sygnalizują aktywne połączenie, ruch sieciowy oraz prędkość 10 lub 100 Mb/s.
• Dioda RUN informuje o gotowości urządzenia, uruchamianiu, zatrzymaniu programu, błędzie sprzętowym lub programowym oraz braku albo uszkodzeniu oprogramowania.
• Niebieska dioda chmury wskazuje stan połączenia z chmurą i proces wdrażania urządzenia.
• Dioda APPS informuje o stanie zainstalowanych aplikacji.
• Diody COM1 i COM2 sygnalizują komunikację przez interfejsy szeregowe.
• Dwukrotne naciśnięcie przycisku serwisowego przypisuje portom LAN adres 169.254.169.254 na 15 minut.
• Procedura resetu fabrycznego usuwa wszystkie dane konfiguracyjne oraz zainstalowane aplikacje.

Podłączenie i interfejsy

Ethernet

• 2 × RJ45 LAN z funkcją przełącznika.
• 1 × RJ45 WAN do dostępu do Internetu.
• Standard: 10Base-T / 100Base-TX, zgodność z IEEE 802.3.
• Prędkość: 10/100 Mb/s z automatycznym rozpoznawaniem.
• Protokoły: BACnet przez UDP/IP oraz HTTPS przez TCP/IP.
• Dla 10 Mb/s wymagany jest przewód co najmniej CAT3, a dla 100 Mb/s co najmniej CAT5; zalecane są przewody ekranowane.
• Maksymalna długość przewodu Ethernet: 100 m.

Interfejsy EIA-485

• 2 × EIA-485, izolowane elektrycznie.
• Obsługiwane prędkości: 1200, 2400, 4800, 9600, 19200, 38400, 57600 i 115200 Bd, zależnie od konfiguracji.
• Wewnętrzna terminacja magistrali: 120 Ω, włączana przełącznikiem DIP.
• Polaryzacja: rezystory pull-up/pull-down 270 Ω, włączane przełącznikiem DIP.
• Okablowanie wewnątrz budynku: przewód 3-żyłowy o długości do 1000 m.
• Interfejsy są odporne na zwarcie i błędne podłączenie napięcia 24 V AC lub 24 V DC.

USB i połączenie 4G

• Złącze USB 2.0 typu A.
• Prędkość transmisji: 480 Mbit/s.
• Maksymalne obciążenie: 500 mA.
• Maksymalna długość przewodu USB: 5 m.
• Po podłączeniu modemu 4G wymagane jest ponowne uruchomienie urządzenia.
• Przewodowy Ethernet ma w systemie operacyjnym wyższy priorytet niż modem USB.
• Do stabilnego połączenia bezprzewodowego zalecany jest przemysłowy router podłączony przewodowo. Ze względów bezpieczeństwa zalecane jest używanie wyłącznie trybu sieci 4G.
• Modem 4G musi być zgodny z operatorem i regionalnymi pasmami częstotliwości.

Zaciski śrubowe

• Maksymalny przekrój przewodu: 2,5 mm².
• Długość odizolowania: 6–7,5 mm.
• Maksymalny moment dokręcania: 0,6 Nm.
• Zacisk 7 jest przeznaczony do uziemienia funkcjonalnego.

Wymagania dotyczące połączenia z chmurą

Zalecana prędkość transmisji dla połączenia z chmurą wynosi 5 Mb/s. Dla zapewnienia odpowiedniej jakości obsługi należy zapewnić co najmniej 1 Mb/s. Lokalny interfejs użytkownika udostępnia test prędkości sieci umożliwiający sprawdzenie jakości połączenia.

Dane techniczne

Zasilanie

• Napięcie AC: 24 V AC -15% / +20%, 48–63 Hz, SELV/PELV lub Class 2 w USA.
• Napięcie DC: 24 V DC -15% / +20%, SELV/PELV lub Class 2 w USA.
• Pobór mocy przy zasilaniu AC: 16 VA.
• Pobór mocy przy zasilaniu DC: 8 W.
• Bezpiecznik wewnętrzny: 2,5 A, nieodwracalny i niewymienny.

Podzespoły

• Procesor: NXP i.MX8 QuadXPlus, 1,2 GHz.
• Pamięć operacyjna: 4 GB RAM.
• Pamięć wbudowana: 34 GB eMMC.
• Moduł bezpieczeństwa: TPM V2.0.

Warunki środowiskowe i ochrona

• Temperatura pracy: od -5 do 50°C, zależnie od pozycji montażowej.
• Temperatura przechowywania i transportu: od -25 do 70°C.
• Wilgotność względna: 5–95%, bez kondensacji.
• Stopień ochrony części czołowych w wycięciu DIN: IP30.
• Stopień ochrony części zaciskowej: IP20.
• Klasa ochronności elektrycznej: III.
• Stopień zanieczyszczenia: 2.
• Kategoria przepięciowa: I.

Obudowa i wymiary

• Obudowa z tworzywa sztucznego.
• Kolor: góra 2003 Ti-Grey, dół 804 Black.
• Maksymalne wymiary obudowy: około 144 × 124 × 74,5 mm.
• Masa urządzenia bez opakowania: 300 g.
• Masa z opakowaniem: 350 g.

Montaż

Kompaktową obudowę można zatrzasnąć na standardowej szynie montażowej albo przykręcić do płaskiej powierzchni. Otwory montażowe umożliwiają instalację na ścianie, a uchwyty pozwalają uporządkować przewody za pomocą opasek kablowych.

• Przy poziomym montażu ściennym dopuszczalna temperatura otoczenia wynosi od -5 do 50°C.
• Przy montażu pionowym na ścianie, nad głową lub na powierzchni poziomej dopuszczalna temperatura wynosi od -5 do 45°C.
• Należy zapewnić wentylację pozwalającą utrzymać dopuszczalną temperaturę wewnątrz rozdzielnicy lub skrzynki instalacyjnej.
• Temperatura na zewnątrz skrzynki instalacyjnej musi być co najmniej o 10 K niższa niż temperatura wewnątrz.

Podsumowanie

Siemens Connect X500 CXG3.X500 łączy funkcje bramy systemowej, urządzenia brzegowego i bezpiecznego punktu dostępu do usług chmurowych. Trzy porty Ethernet, dwa interfejsy EIA-485, obsługa 4G oraz szyfrowana komunikacja umożliwiają integrację rozbudowanych instalacji automatyki budynkowej i ich zdalne zarządzanie.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada zgodność CE, EAC i RCM oraz dopuszczenia UL/cUL według UL916 i certyfikację CSA C22.2.
• Urządzenie spełnia wymagania norm produktowych EN 60730-1, EN 62368-1 oraz EN 50491-x.
• Kompatybilność elektromagnetyczna została określona dla środowisk mieszkalnych, komercyjnych i przemysłowych.
• Należy przestrzegać krajowych przepisów oraz właściwych zasad bezpieczeństwa. Ich nieprzestrzeganie może prowadzić do obrażeń i szkód materialnych.
• Urządzenie należy zasilać napięciem 24 V AC lub 24 V DC w standardzie SELV/PELV albo Class 2 w USA.
• Zacisk uziemienia funkcjonalnego musi zostać po stronie instalacji połączony z systemem uziemienia budynku PE.
• Dla zewnętrznego zabezpieczenia linii zasilającej w UE należy zastosować bezpiecznik zwłoczny o maksymalnym prądzie 10 A, wyłącznik nadprądowy maksymalnie 13 A o charakterystyce B, C lub D zgodnej z EN 60898 albo zasilacz z ograniczeniem prądu do maksymalnie 10 A.
• Należy przestrzegać dopuszczalnej pozycji montażowej i związanej z nią temperatury otoczenia. Niewystarczająca wentylacja może spowodować przegrzanie, poparzenie lub uszkodzenie urządzenia.
• Urządzenie należy eksploatować przy wilgotności 5–95% bez kondensacji.
• Reset fabryczny usuwa wszystkie dane konfiguracyjne i zainstalowane aplikacje; procedurę należy rozpoczynać przy wyłączonym urządzeniu.
• Nie należy wprowadzać niezatwierdzonych przez Siemens modyfikacji, ponieważ mogą one unieważnić uprawnienie do użytkowania urządzenia zgodnie z wymaganiami FCC.
• Przed utylizacją należy usunąć wszystkie dane osobowe. Produktu, jego opakowania ani ewentualnych baterii nie wolno wyrzucać z odpadami komunalnymi; należy przekazać je do oddzielnego punktu zbiórki i recyklingu zgodnie z przepisami lokalnymi i krajowymi.
