D0BP0SI Danapad V3 – Klawiatura Bluetooth do otwierania zamka SALTO za pomocą kodów PIN

D0BP0SI Danapad V3 to bezprzewodowa klawiatura Bluetooth przeznaczona do otwierania i zamykania kompatybilnych zamków Danalock V3 oraz modułów Universal Module / UMV3 za pomocą kodów PIN. Urządzenie montuje się zwykle na zewnątrz, obok futryny drzwi, na ścianie lub innej odpowiedniej powierzchni. Po sparowaniu z zamkiem w aplikacji Danalock App użytkownik może sterować dostępem bez użycia telefonu, wpisując zaprogramowany kod PIN i zatwierdzając go przyciskiem otwierania lub zamykania. Danapad V3 komunikuje się przez Bluetooth LE, jest zasilany z 4 baterii AAA 1,5 V i posiada stopień ochrony IP54, co umożliwia montaż na zewnątrz budynku w typowych warunkach instalacyjnych.

Najważniejsze cechy

• Producent: Danalock / SALTO
• Model: Danapad V3
• Kod produktu: D0BP0SI
• Oznaczenie techniczne: PADV3-BT
• Typ urządzenia: bezprzewodowa klawiatura dostępu Bluetooth
• Przeznaczenie: otwieranie i zamykanie kompatybilnego zamka Danalock za pomocą kodu PIN
• Kompatybilność: Danalock V3 oraz Universal Module / UMV3
• Technologia komunikacji: Bluetooth LE
• Maksymalna moc interfejsu radiowego: Bluetooth LE max. 2 dBm
• Sterowanie: kod PIN + przycisk otwierania lub zamykania
• Konfiguracja: aplikacja Danalock App
• Długość kodu PIN: od 4 do 10 cyfr
• Blokada po błędnych próbach: 5 nieprawidłowych prób powoduje blokadę na 2 minuty
• Zasilanie: 6 V DC, 4 × 1,5 V AAA Alkaline
• Temperatura pracy: −20...+50 °C
• Temperatura przechowywania: 5...+50 °C
• Wymiary: Ø82 × 34 mm
• Masa: 154 g
• Materiał: tworzywo ABS
• Stopień ochrony: IP54
• Montaż: na zewnątrz, zwykle na ścianie obok futryny drzwi
• Sygnalizacja: podświetlenie / diody LED w różnych kolorach
• Aktualizacja oprogramowania: przez aplikację Danalock App
• Charakter produktu: akcesorium do systemu Danalock, nie jest samodzielnym zamkiem

Zastosowanie

Danapad V3 jest przeznaczony do wygodnej obsługi zamka Danalock bez konieczności używania smartfona. Po wprowadzeniu zaprogramowanego kodu PIN użytkownik może otworzyć lub zamknąć drzwi, co sprawdza się w domach, mieszkaniach, apartamentach na wynajem, biurach oraz miejscach, gdzie dostęp ma być przyznawany wielu użytkownikom.

• Do zamków Danalock V3 jako klawiatura do obsługi kodami PIN.
• Do modułu Universal Module / UMV3, zgodnie z dokumentacją producenta.
• Do montażu przy drzwiach wejściowych, zwykle na zewnątrz obok futryny.
• Do mieszkań, domów i apartamentów, w których użytkownik chce otwierać drzwi bez telefonu i bez klucza.
• Do lokali wynajmowanych, gdzie kody PIN mogą ułatwić zarządzanie dostępem.
• Do biur i pomieszczeń użytkowych, jeżeli warunki montażu i wymagania bezpieczeństwa są zgodne z dokumentacją producenta.

Funkcje i działanie

Otwieranie i zamykanie kodem PIN

• Po sparowaniu z zamkiem lub modułem Danapad V3 umożliwia sterowanie dostępem za pomocą kodu PIN.
• Aby odblokować zamek, należy wpisać kod PIN i nacisnąć przycisk odblokowania.
• Aby zablokować zamek, należy wpisać kod PIN i nacisnąć przycisk blokowania.
• Pomyślna operacja sygnalizowana jest pojedynczym zielonym błyskiem.
• W przypadku błędu urządzenie sygnalizuje anulowanie lub niepowodzenie operacji czerwonym błyskiem.

Kody PIN

• Kody PIN konfiguruje się w aplikacji Danalock App.
• Ścieżka konfiguracji według instrukcji: Menu > Accessory devices > Danapad > Pin codes.
• Kod PIN musi mieć od 4 do 10 cyfr.
• Wpisanie kodu krótszego niż 4 cyfry lub dłuższego niż 10 cyfr powoduje sygnalizację błędu.
• Po 10 sekundach bez wprowadzania kolejnych znaków wpis zostaje automatycznie skasowany.
• Po 5 nieprawidłowych próbach Danapad blokuje się na 2 minuty.

Parowanie z zamkiem

• Danapad dodaje się w aplikacji Danalock przez funkcję Add device.
• Po dodaniu klawiatury należy sparować ją z zamkiem Danalock lub modułem Universal Module.
• Ścieżka parowania według instrukcji: Menu > Accessory devices > Danapad > Pairing.
• Podczas parowania należy wybrać zamek, którym ma sterować dana klawiatura.
• Danapad jest gotowy do pracy dopiero po sparowaniu z zamkiem lub modułem oraz po skonfigurowaniu co najmniej jednego kodu PIN.

Sygnalizacja LED

• Długi zielony błysk: zasilanie włączone, baterie aktywowane.
• Czerwony błysk: operacja anulowana lub zakończona niepowodzeniem.
• Zielony błysk: operacja zakończona powodzeniem.
• Stałe pomarańczowe światło: urządzenie gotowe do aktualizacji.
• Zielone światło podczas działania: urządzenie wykonuje aktualizację.

Podstawowe operacje

• Włączenie Danapad: włożenie baterii powoduje podświetlenie wyświetlacza / klawiatury na zielono.
• Aktywacja podświetlenia: naciśnięcie przycisku odblokowania włącza podświetlenie na zielono.
• Kasowanie wpisu: przytrzymanie przycisku odblokowania powoduje skasowanie wprowadzonego kodu i czerwony błysk.
• Limit czasu wpisu: po 10 sekundach bezczynności wpis zostaje skasowany, a urządzenie sygnalizuje to czerwonym błyskiem.
• Blokada po błędnych próbach: 5 nieprawidłowych wpisów powoduje 2-minutową blokadę i trzykrotny czerwony błysk.

Aktualizacja oprogramowania

• Aktualizację firmware wykonuje się w aplikacji Danalock App.
• W ustawieniach Danapad należy wybrać Firmware, a następnie Upgrade firmware.
• Podczas całego procesu aktualizacji telefon powinien znajdować się blisko klawiatury Danapad.
• Stałe pomarańczowe światło informuje, że urządzenie jest gotowe do aktualizacji.
• Zielone światło podczas działania oznacza, że aktualizacja jest wykonywana.

Budowa i montaż

Budowa

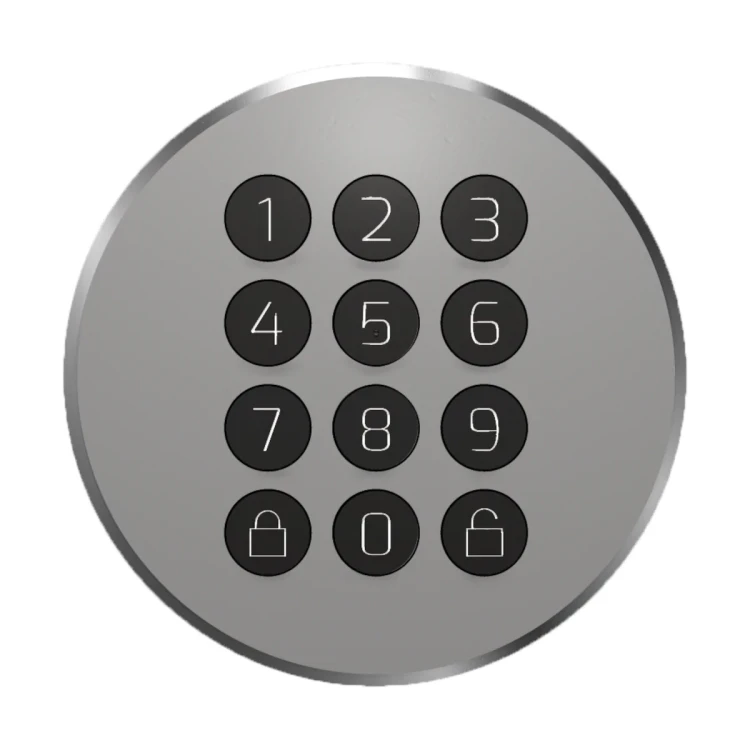

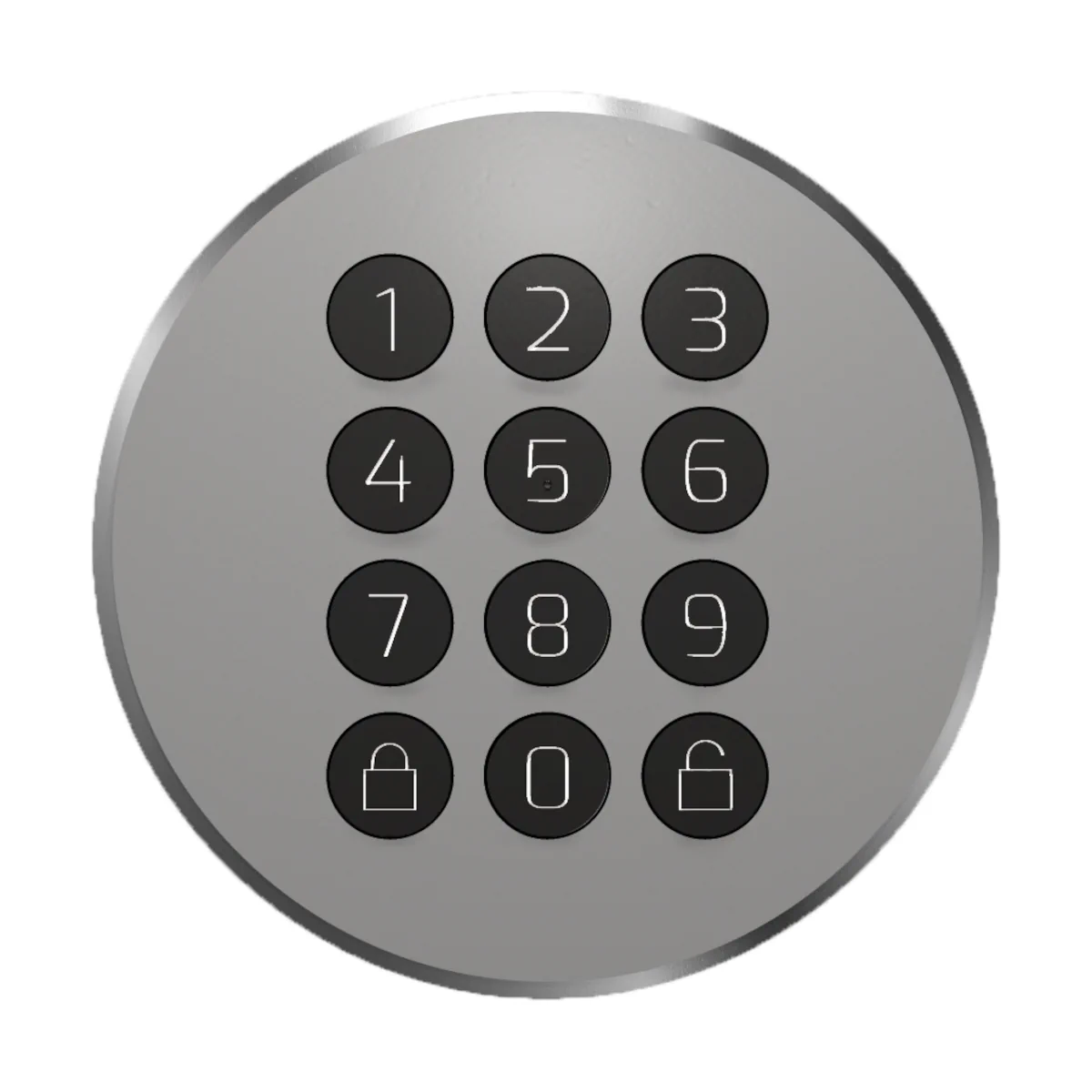

• Danapad V3 ma okrągłą obudowę z przyciskami numerycznymi od 0 do 9 oraz przyciskami blokowania i odblokowania.
• Urządzenie składa się z klawiatury oraz podstawy montażowej mocowanej do ściany.
• W zestawie montażowym, zgodnie z rysunkiem w instrukcji, znajdują się elementy mocujące, w tym 2 śruby i 2 kołki rozporowe.
• Komora baterii znajduje się pod pokrywą z tyłu urządzenia.
• Do zasilania wymagane są 4 baterie AAA.

Wskazówki montażowe

• Danapad V3 jest przeznaczony do montażu zewnętrznego jako panel dostępu przy drzwiach.
• Typowe miejsce montażu to ściana obok futryny drzwi.
• Urządzenie może być montowane na powierzchniach takich jak drewno, cegła lub beton, zgodnie z informacjami środowiskowymi producenta.
• Podstawę należy przykręcić do podłoża z użyciem odpowiednich elementów mocujących.
• Po zamontowaniu podstawy należy osadzić klawiaturę na podstawie zgodnie z instrukcją.
• Przed zakończeniem montażu należy włożyć baterie i sprawdzić, czy urządzenie uruchamia się prawidłowo.
• Po montażu należy dodać Danapad w aplikacji, sparować z właściwym zamkiem i skonfigurować kody PIN.

Kompatybilność

D0BP0SI Danapad V3 jest akcesorium do wybranych produktów Danalock. Nie jest samodzielnym zamkiem i nie zastępuje mechanizmu ryglującego drzwi.

• Kompatybilne urządzenia: Danalock V3 oraz Universal Module / UMV3.
• Wymagana aplikacja: Danalock App do dodania urządzenia, parowania i konfiguracji kodów PIN.
• Technologia komunikacji: Bluetooth LE.
• Wymagane sparowanie: klawiatura musi zostać sparowana z konkretnym zamkiem lub modułem.
• Nie stosować jako samodzielnego systemu kontroli dostępu: urządzenie wymaga współpracy z kompatybilnym zamkiem lub modułem Danalock.
• Nie łączyć z produktami niekompatybilnymi: producent wskazuje, aby nie podłączać ani nie używać urządzenia z niezgodnymi produktami.

Zasilanie i baterie

• Typ baterii: 4 × AAA Alkaline.
• Napięcie zasilania: 6 V DC, czyli 4 × 1,5 V.
• Baterie należy włożyć zgodnie z polaryzacją oznaczoną w komorze baterii.
• Nie należy zwierać styków baterii ani wkładać baterii uszkodzonych lub rozszczelnionych.
• Zużyte baterie należy utylizować selektywnie zgodnie z lokalnymi przepisami.
• W przypadku dłuższej przerwy w użytkowaniu warto sprawdzić stan baterii i komory baterii przed ponownym użyciem.

Warunki środowiskowe

• Przeznaczenie środowiskowe: zastosowanie zewnętrzne, montaż na ścianie.
• Stopień ochrony: IP54.
• Odporność na wodę: test IPX4 – ochrona przed bryzgami wody.
• Odporność na pył: test IP5X.
• Temperatura pracy: −20...+50 °C.
• Temperatura przechowywania: 5...+50 °C.
• Test niskiej i wysokiej temperatury: −25...+70 °C przez 48 h.
• Test wilgotności: +45 °C, RH 95%, 8 h.
• Test mgły solnej: 5%, +35 °C, 96 h.
• Test upadku: 1 m.
• Test UV: ekspozycja przyspieszona 120 h, bez pęknięć.

Dane techniczne (podsumowanie)

• Model: Danapad V3
• Kod produktu: D0BP0SI
• Oznaczenie techniczne: PADV3-BT
• Typ: klawiatura Bluetooth do obsługi zamka kodem PIN
• Kompatybilność: Danalock V3, Universal Module / UMV3
• Komunikacja: Bluetooth LE
• Maksymalna moc radiowa: 2 dBm
• Zasilanie: bateria 6 V DC, 4 × 1,5 V AAA Alkaline
• Długość kodu PIN: 4...10 cyfr
• Blokada po błędnych próbach: 5 błędnych prób = 2 minuty blokady
• Temperatura pracy: −20...+50 °C
• Temperatura przechowywania: 5...+50 °C
• Wymiary: Ø82 × 34 mm
• Masa: 154 g
• Materiał: tworzywo ABS
• Stopień ochrony: IP54
• Montaż: zewnętrzny, ścienny, np. obok futryny drzwi
• Aktualizacja firmware: przez aplikację Danalock App

Utylizacja

• Zużytego urządzenia nie należy wyrzucać razem z odpadami komunalnymi.
• Produkt należy przekazać do odpowiedniego punktu zbiórki zużytego sprzętu elektrycznego i elektronicznego.
• Zużyte baterie AAA należy utylizować oddzielnie, zgodnie z lokalnymi przepisami dotyczącymi baterii i akumulatorów.
• Przed przekazaniem baterii do utylizacji należy zabezpieczyć styki przed przypadkowym zwarciem.
• Prawidłowa utylizacja urządzenia i baterii ogranicza negatywny wpływ odpadów elektronicznych na środowisko.

Podsumowanie

D0BP0SI Danapad V3 to praktyczna klawiatura Bluetooth do zamków Danalock, umożliwiająca otwieranie i zamykanie drzwi za pomocą kodów PIN. Urządzenie współpracuje z Danalock V3 oraz Universal Module / UMV3, a jego konfiguracja odbywa się w aplikacji Danalock App. Dzięki zasilaniu z 4 baterii AAA, komunikacji Bluetooth LE, montażowi zewnętrznemu i ochronie IP54 Danapad V3 jest wygodnym akcesorium do systemów kontroli dostępu w domach, mieszkaniach, apartamentach i lokalach użytkowych. Produkt nie jest samodzielnym zamkiem – do pracy wymaga sparowania z kompatybilnym urządzeniem Danalock.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt spełnia wymagania dyrektywy RED 2014/53/UE oraz brytyjskich przepisów Radio Equipment Regulations 2017 – UK SI 2017 No. 1206.
• Produkt posiada oznaczenia zgodności CE i UKCA.
• Produkt jest zgodny z wymaganiami RoHS 2011/65/EU wraz z poprawką 2015/863/EU oraz REACH.
• Urządzenie jest zgodne z klasą ochrony środowiskowej IP54 dla montażu zewnętrznego.
• Danapad V3 należy stosować wyłącznie zgodnie z instrukcją producenta i tylko z kompatybilnymi produktami Danalock.
• Urządzenie jest akcesorium do obsługi zamka kodem PIN; nie jest samodzielnym zamkiem ani niezależnym zabezpieczeniem drzwi.
• Nie należy używać urządzenia w miejscach, w których zabronione jest stosowanie komunikacji radiowej, np. w wybranych strefach szpitalnych, w pobliżu miejsc prowadzenia prac strzałowych lub w innych oznaczonych strefach zakazu.
• Urządzenie jest nadajnikiem i odbiornikiem radiowym małej mocy. Po montażu na ścianie należy zachować minimalną odległość 20 cm między urządzeniem a ciałem człowieka.
• Nie należy modyfikować urządzenia ani używać go z niekompatybilnymi akcesoriami lub produktami.
• Urządzenie może podlegać zakłóceniom radiowym, które mogą wpływać na jego działanie.
• Danapad nie posiada sygnalizacji dźwiękowej ani alarmu informującego o awarii podłączonego zamka.
• Przed montażem należy sprawdzić miejsce instalacji, stabilność podłoża oraz możliwość prawidłowego sparowania z zamkiem.
• Baterie należy wkładać zgodnie z oznaczoną polaryzacją i wymieniać na baterie typu AAA Alkaline 1,5 V.
• Nie wolno zwierać styków baterii, rozbierać ich, podgrzewać ani wrzucać do ognia.
• Urządzenie nie zawiera części przeznaczonych do samodzielnej naprawy przez użytkownika. Uszkodzone urządzenie należy przekazać do autoryzowanego serwisu.
• Zużyte baterie oraz urządzenie należy utylizować selektywnie, zgodnie z przepisami dotyczącymi baterii i zużytego sprzętu elektrycznego oraz elektronicznego.
