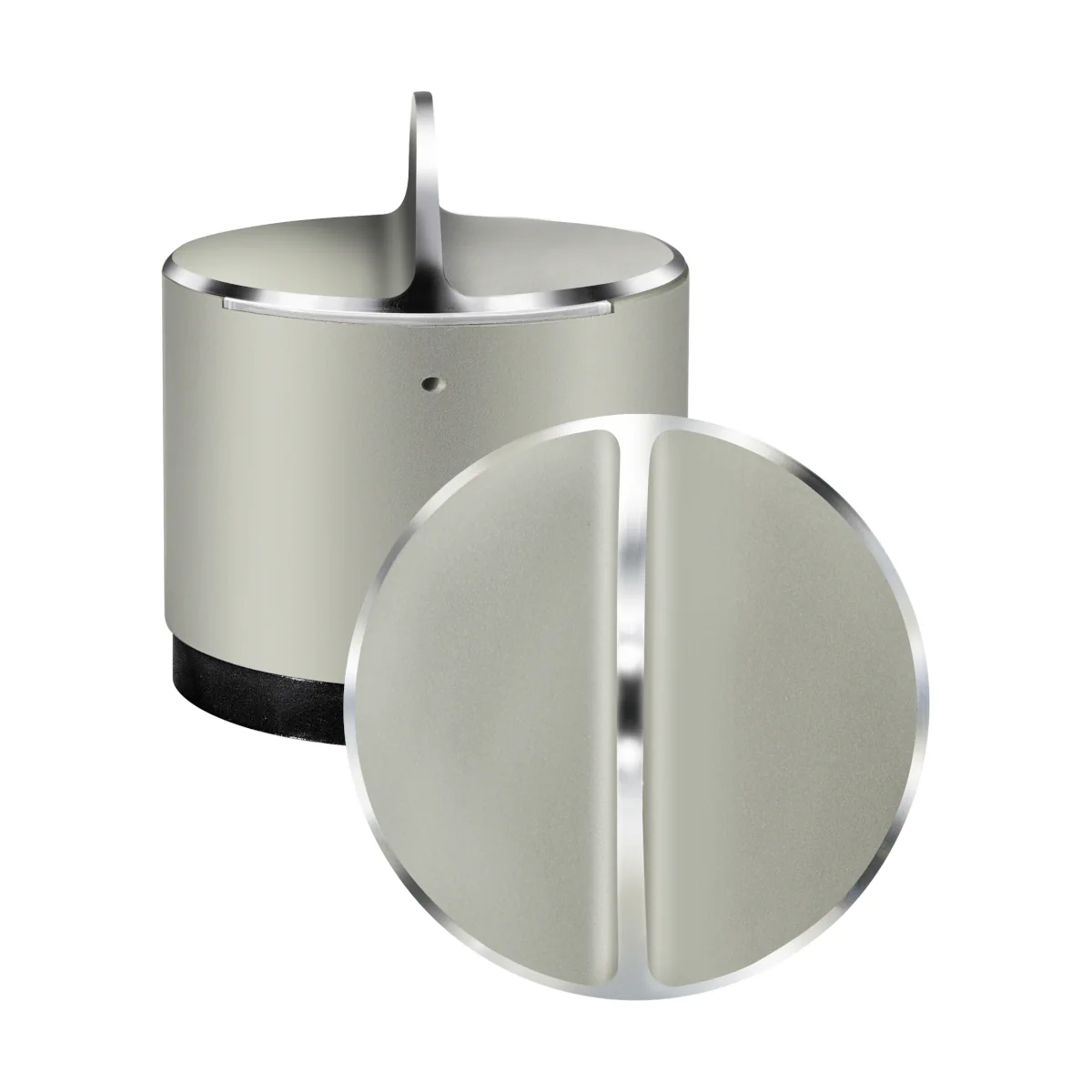

D0ZS2SI Inteligentny zamek Danalock V3 - Scan

D0ZS2SI Danalock V3 - Scan to inteligentny, silnikowy zamek do drzwi w wersji skandynawskiej, przeznaczony do współpracy z kompatybilnymi zamkami wpuszczanymi typu Scandinavian / Scandi. Urządzenie montowane jest po wewnętrznej stronie drzwi i umożliwia wygodne blokowanie oraz odblokowywanie zamka z poziomu aplikacji, a także integrację z systemem inteligentnego domu w technologii Z-Wave. Zamek wykorzystuje komunikację Bluetooth LE, może współpracować z ekosystemem FIBARO przez Z-Wave oraz zapewnia bezpieczną komunikację między zamkiem, smartfonem i akcesoriami dzięki szyfrowaniu AES 256 bit.

Najważniejsze cechy

• Producent: Danalock / SALTO
• Model: Danalock V3 - Scan / Scandi
• Kod produktu: D0ZS2SI
• Typ urządzenia: inteligentny, zmotoryzowany zamek elektroniczny do drzwi
• Wersja montażowa: skandynawska / Scandinavian / Scandi
• Zastosowanie: drzwi z kompatybilnym skandynawskim zamkiem wpuszczanym
• Montaż: po wewnętrznej stronie drzwi
• Technologia komunikacji: Bluetooth LE oraz Z-Wave
• Integracja Smart Home: możliwość współpracy z systemami Z-Wave, w tym z ekosystemem FIBARO, zależnie od zastosowanej centralki i konfiguracji
• Sterowanie: aplikacja Danalock, kontroler Smart Home Z-Wave, ręczna obsługa pokrętłem
• Możliwość zdalnego dostępu: po zastosowaniu odpowiedniej bramki lub kontrolera, np. Danabridge albo kompatybilnej centralki Z-Wave
• Szyfrowanie komunikacji: AES 256 bit
• Zasilanie: 4 × bateria litowa CR123A, 3 V DC
• Czas czuwania na baterii wg instrukcji: do 450 dni
• Szacowana żywotność baterii wg danych handlowych: około 1 roku, zależnie od intensywności użytkowania i warunków pracy
• Temperatura pracy: −10...+40 °C
• Temperatura przechowywania: 5...+50 °C
• Wymiary wg danych handlowych: 59 × 59 × 68 mm
• Wymiary wg instrukcji: 59 × 59 mm
• Masa: 130 g bez baterii, 195 g z bateriami
• Materiał: ABS / tworzywo HB oraz aluminium anodowane
• Kolor: srebrny
• Sygnalizacja: dioda LED informująca o stanie pracy, blokowaniu, odblokowywaniu, aktualizacji i niskim poziomie baterii
• Możliwość awaryjnego otwarcia: kluczem mechanicznym, jeżeli zastosowany zamek i wkładka umożliwiają taką funkcję
• Przeznaczenie: wyłącznie do użytku wewnętrznego
• Ważne ograniczenie: Danalock nie jest zatwierdzony do stosowania na drzwiach przeciwpożarowych

Zastosowanie

Danalock V3 Scan przeznaczony jest do modernizacji drzwi wyposażonych w kompatybilny skandynawski zamek wpuszczany. Urządzenie zastępuje lub wspomaga ręczną obsługę zamka od strony wewnętrznej, umożliwiając sterowanie drzwiami z aplikacji oraz integrację z automatyką budynkową.

• Do mieszkań i domów jako inteligentny zamek do drzwi wejściowych.
• Do drzwi ze skandynawskim zamkiem wpuszczanym, zgodnie z wymaganiami montażowymi producenta.
• Do systemów Smart Home wykorzystujących technologię Z-Wave.
• Do instalacji FIBARO, po prawidłowym dodaniu urządzenia do kompatybilnej sieci Z-Wave.
• Do apartamentów, biur i lokali, w których wymagane jest wygodne zarządzanie dostępem, pod warunkiem zgodności montażowej i technicznej.
• Do rozbudowy systemu o obsługę kodów PIN przy zastosowaniu kompatybilnej klawiatury Danapad.

Funkcje i działanie

Sterowanie zamkiem

• Zamek umożliwia blokowanie i odblokowywanie drzwi za pomocą aplikacji Danalock App.
• Po dodaniu do systemu Z-Wave może być obsługiwany przez kompatybilny kontroler inteligentnego domu.
• Urządzenie może pracować lokalnie przez Bluetooth oraz w systemie automatyki domowej, zależnie od konfiguracji i zastosowanej bramki.
• Zamek można obsługiwać także ręcznie, obracając pokrętło po wewnętrznej stronie drzwi.
• W przypadku zastosowania kompatybilnych akcesoriów możliwe jest rozszerzenie obsługi o zdalne zarządzanie lub kody PIN.

Komunikacja Bluetooth i Z-Wave

• Bluetooth LE umożliwia lokalną komunikację ze smartfonem i konfigurację przez aplikację.
• Z-Wave pozwala włączyć zamek do kompatybilnego systemu inteligentnego domu.
• W systemach Z-Wave urządzenie może być dodawane i usuwane z sieci zgodnie z procedurą kontrolera oraz komendami producenta.
• Do zdalnej obsługi przez Internet wymagany jest odpowiedni kontroler, bramka lub mostek, ponieważ sam zamek nie jest samodzielnym routerem internetowym.

Bezpieczeństwo komunikacji

• Danalock V3 wykorzystuje szyfrowanie AES 256 bit do komunikacji między inteligentnym zamkiem, smartfonem oraz kompatybilnymi akcesoriami.
• Poziom bezpieczeństwa w systemie Z-Wave zależy również od zastosowanego kontrolera i sposobu dodania urządzenia do sieci.
• Producent przewiduje stosowanie wyłącznie zatwierdzonych akcesoriów i baterii.

Sygnalizacja LED

• Długi biały błysk: zasilanie włączone, baterie aktywowane.
• Czerwone światło stałe podczas pracy: urządzenie blokuje zamek.
• Zielone światło stałe podczas pracy: urządzenie odblokowuje zamek.
• Czerwony błysk co 5 minut: krytycznie niski poziom baterii.
• Fioletowe światło stałe: urządzenie jest gotowe do aktualizacji.
• Niebieskie światło podczas działania: urządzenie wykonuje aktualizację.

Konfiguracja i obsługa

Aplikacja Danalock

• Do konfiguracji producent przewiduje aplikację Danalock App dostępną w Google Play i App Store.
• Po zainstalowaniu aplikacji należy utworzyć profil użytkownika i zalogować się.
• Z poziomu aplikacji można dodać Danalock do wirtualnego pęku kluczy użytkownika.
• Profil użytkownika jest wykorzystywany przy kolejnych logowaniach do aplikacji.

Komendy kliknięć

Danalock V3 można konfigurować również za pomocą przycisku znajdującego się w małym otworze na górze zamka. Liczba kliknięć odpowiada wybranej funkcji, a dioda LED sygnalizuje aktywowany tryb.

• 1 kliknięcie: tryb dodawania / inclusion dla Z-Wave i Zigbee, dioda zielona.
• 2 kliknięcia: kalibracja ręczna, dioda żółta.
• 3 kliknięcia: kalibracja automatyczna, dioda biała.
• 7 kliknięć: parowanie bez aplikacji, m.in. do użycia z Danapad V3, dioda czerwono-zielona.
• 10 kliknięć: reset ustawień użytkownika, dioda czerwona.

Kalibracja

• Po montażu zamek wymaga kalibracji pozycji odblokowania i zablokowania.
• Kalibracja ręczna pozwala ustawić pozycje pracy zgodnie z konkretnym zamkiem i drzwiami.
• Kalibracja automatyczna wykonywana jest po ustawieniu zamka w pozycji odblokowanej i uruchomieniu odpowiedniej komendy.
• Nieprawidłowa kalibracja może powodować błędną pracę zamka, niepełne ryglowanie lub nieprawidłową informację o stanie drzwi.

Budowa i montaż

Budowa

• Danalock V3 jest elektronicznym pokrętłem z silnikiem i bezprzewodowym interfejsem komunikacyjnym.
• Wersja Scan / Scandi jest przeznaczona do skandynawskich zamków wpuszczanych.
• Urządzenie montuje się po wewnętrznej stronie drzwi.
• Obudowa wykonana jest z tworzywa oraz anodyzowanego aluminium.
• Zamek nie zawiera części przeznaczonych do samodzielnej naprawy przez użytkownika, poza wymianą baterii.

Wskazówki montażowe

• Montaż należy wykonywać zgodnie z instrukcją Danalock dla wersji BT Scandi.
• Przed montażem należy sprawdzić kompatybilność drzwi, zamka wpuszczanego, adaptera i elementów mocujących.
• Zamek powinien być zamontowany stabilnie, równo i bez naprężeń mechanicznych.
• Wersja skandynawska wymaga właściwego przygotowania trzpienia / elementu napędowego zgodnie z instrukcją; w instrukcji wskazano m.in. wymiar maksymalny 35 mm dla przycinanego elementu.
• Nie należy stosować zamka na zewnątrz drzwi ani w miejscu narażonym na wodę.
• Po montażu należy wykonać konfigurację w aplikacji oraz kalibrację pozycji zamka.
• Po zakończeniu montażu należy sprawdzić, czy drzwi blokują się i odblokowują prawidłowo zarówno elektronicznie, jak i mechanicznie.

Kompatybilność

D0ZS2SI Danalock V3 - Scan należy stosować z drzwiami i zamkami zgodnymi z wymaganiami producenta dla wersji skandynawskiej. Nie jest to uniwersalny napęd do każdego typu zamka mechanicznego.

• Kompatybilny standard zamka: skandynawski zamek wpuszczany / Scandinavian mortise lock.
• System komunikacji: Bluetooth LE oraz Z-Wave.
• Systemy nadrzędne: kompatybilne kontrolery i bramki Z-Wave, w tym systemy inteligentnego domu obsługujące zamek Danalock.
• Akcesoria opcjonalne: Danabridge do funkcji zdalnych online, Danapad do obsługi kodami PIN — zależnie od konfiguracji systemu.
• Nie stosować jako zamiennika: wersji Euro, US deadbolt, Zigbee lub HomeKit, jeżeli wymagana jest konkretna wersja montażowa albo komunikacyjna.
• Nie stosować na drzwiach przeciwpożarowych: producent wskazuje, że Danalock nie jest zatwierdzony do użycia z drzwiami przeciwpożarowymi.

Baterie i zasilanie

• Typ baterii: 4 × CR123A, litowe baterie pierwotne.
• Napięcie baterii: 4 × 3 V DC, łącznie 12 V DC.
• Czas czuwania wg instrukcji: do 450 dni.
• Szacowana żywotność baterii: około 1 roku, zależnie od liczby cykli, warunków pracy i konfiguracji komunikacji.
• Ważne: należy wymieniać wszystkie 4 baterie jednocześnie.
• Nie stosować baterii akumulatorowych: producent wymaga stosowania certyfikowanych, pierwotnych baterii litowych.
• Nie mieszać baterii: nie należy łączyć nowych i używanych baterii ani baterii różnych producentów.
• Nie używać zamka bez pokrywy baterii: pokrywa musi być prawidłowo zamontowana podczas pracy urządzenia.

Dane techniczne (podsumowanie)

• Model: Danalock V3 - Scan / Scandi
• Kod produktu: D0ZS2SI
• Typ: inteligentny zamek silnikowy do drzwi
• Wersja: Scandinavian / Scan
• Komunikacja: Bluetooth LE, Z-Wave
• Maksymalna moc Bluetooth LE wg instrukcji: 4,7 dBm E.I.R.P.
• Maksymalna moc Z-Wave dla wariantu BTZE wg instrukcji: −2,0 dBm E.R.P.
• Szyfrowanie: AES 256 bit
• Zasilanie: 4 × 3 V DC, baterie CR123A
• Czas czuwania na baterii: do 450 dni
• Temperatura pracy: −10...+40 °C
• Temperatura przechowywania: 5...+50 °C
• Wymiary wg danych handlowych: 59 × 59 × 68 mm
• Wymiary wg instrukcji: 59 × 59 mm
• Masa: 130 g bez baterii, 195 g z bateriami
• Materiał: ABS / tworzywo HB, aluminium anodowane
• Kolor: srebrny
• Montaż: wewnętrzna strona drzwi, kompatybilny skandynawski zamek wpuszczany
• Przeznaczenie: wyłącznie do użytku wewnętrznego
• Klasa odporności korozyjnej wg instrukcji: EN 14846, grade 0

Utylizacja

• Zużytego zamka nie należy wyrzucać razem z odpadami komunalnymi.
• Produkt należy przekazać do odpowiedniego punktu zbiórki zużytego sprzętu elektrycznego i elektronicznego.
• Zużyte baterie należy utylizować oddzielnie, w punktach zbiórki baterii i akumulatorów.
• Przed przekazaniem baterii do utylizacji należy zabezpieczyć ich styki przed zwarciem.
• Niewłaściwa utylizacja baterii i urządzeń elektronicznych może mieć negatywny wpływ na środowisko i zdrowie ludzi.

Podsumowanie

D0ZS2SI Danalock V3 - Scan to inteligentny, zmotoryzowany zamek do drzwi w wersji skandynawskiej, przeznaczony do kompatybilnych zamków wpuszczanych typu Scandi. Urządzenie umożliwia sterowanie drzwiami z aplikacji, obsługuje komunikację Bluetooth LE i Z-Wave, współpracuje z systemami inteligentnego domu oraz wykorzystuje szyfrowanie AES 256 bit. Zamek jest zasilany czterema bateriami CR123A, montowany po wewnętrznej stronie drzwi i przeznaczony wyłącznie do pracy wewnątrz pomieszczeń. Wersję Scan należy dobierać wtedy, gdy instalacja wymaga wariantu skandynawskiego, a nie wersji Euro ani US deadbolt.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt spełnia wymagania dyrektywy RED 2014/53/UE oraz przepisów radiowych właściwych dla urządzeń bezprzewodowych.
• Produkt posiada oznaczenia zgodności przewidziane dla rynku europejskiego, w tym CE, oraz deklarowaną zgodność z RoHS 2011/65/EU wraz z poprawką 2015/863/EU i wymaganiami REACH.
• Urządzenie należy montować i użytkować wyłącznie zgodnie z instrukcją producenta Danalock.
• Zamek przeznaczony jest wyłącznie do użytku wewnętrznego. Nie jest odporny na wodę i nie może być narażony na strumienie wody, zanurzenie ani bezpośrednie działanie warunków atmosferycznych.
• Nie stosować zamka na drzwiach przeciwpożarowych — producent wskazuje, że Danalock nie jest zatwierdzony do tego typu drzwi.
• Nie używać zamka w miejscach, w których zabronione jest stosowanie komunikacji radiowej, np. w wybranych strefach szpitalnych, w pobliżu miejsc prowadzenia prac strzałowych lub w strefach zagrożonych wybuchem.
• Urządzenie jest nadajnikiem i odbiornikiem radiowym małej mocy. Należy zachować minimalną odległość 20 cm między zamkiem a ciałem człowieka.
• Osoby używające rozruszników serca lub innych urządzeń medycznych powinny skonsultować możliwość pracy w pobliżu urządzeń radiowych z producentem sprzętu medycznego lub lekarzem.
• Należy stosować wyłącznie akcesoria i baterie zatwierdzone przez producenta.
• Stosować wyłącznie certyfikowane, pierwotne baterie litowe CR123A. Nie stosować akumulatorów.
• Wymieniać wszystkie 4 baterie jednocześnie. Nie mieszać baterii nowych i używanych ani baterii różnych producentów.
• Nie wolno zwierać styków baterii, rozbierać ich, przebijać, zgniatać, podgrzewać ani wrzucać do ognia.
• Nie wolno używać zamka bez prawidłowo zamontowanej pokrywy baterii.
• Zamek nie zawiera części przeznaczonych do samodzielnej naprawy przez użytkownika, z wyjątkiem wymiany baterii. Uszkodzone urządzenie należy przekazać do autoryzowanego serwisu.
• Nie należy modyfikować urządzenia ani używać go z niekompatybilnymi elementami, zamkami lub akcesoriami.
• Po montażu należy wykonać kalibrację zamka i sprawdzić prawidłowe blokowanie oraz odblokowywanie drzwi.
• Nieprawidłowa instalacja, niewłaściwa konserwacja lub użycie niezgodne z przeznaczeniem może spowodować nieprawidłową pracę zamka i utratę gwarancji.
• Zużyte baterie oraz urządzenie należy utylizować selektywnie, zgodnie z przepisami dotyczącymi baterii i zużytego sprzętu elektrycznego oraz elektronicznego.
