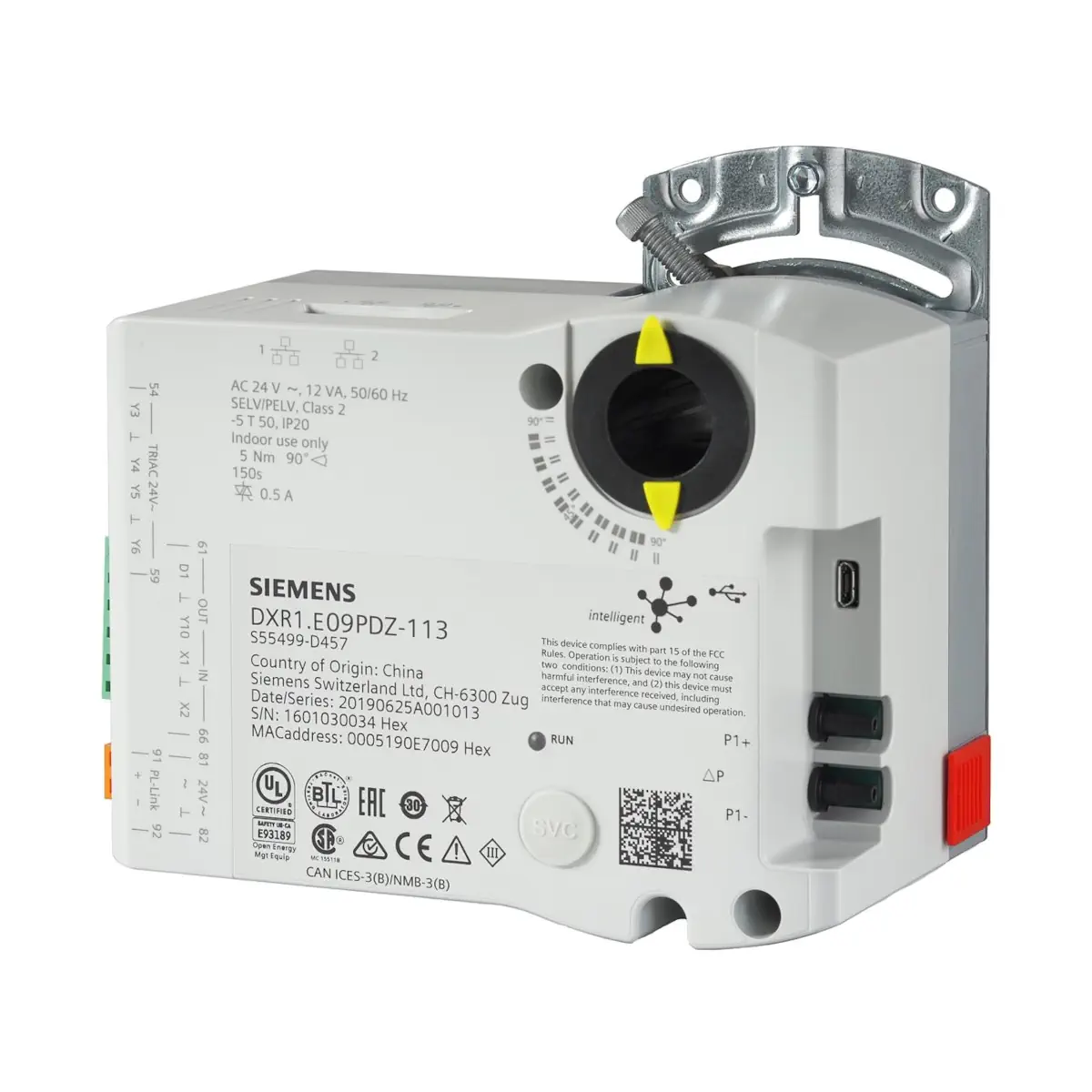

DXR1.E09PDZ-113 Sterownik kompaktowy 24 V AC ze zintegrowanym siłownikiem 5Nm 1x AO, 4 wyjścia triakowe, 2 UI, 4 DO, 1 AO, wbudowany czujnik różnicy ciśnień, komunikacja Modbus z dedykowanym zadajnikiem, aplikacja FPB052

DXR1.E09PDZ-113 to kompaktowa stacja automatyki pomieszczeniowej z wbudowanym siłownikiem (Actuating DXR) z serii Desigo™ Room Automation, przeznaczona do zastosowań HVAC w układach FPB (Fan-Powered Box). Urządzenie łączy funkcje sterownika i napędu przepustnicy, oferując komunikację BACnet/IP (BTL certified), wbudowany 2-portowy przełącznik Ethernet, USB do serwisu oraz wewnętrzny czujnik różnicy ciśnień 0…500 Pa. Zasilanie stanowi AC 24 V (SELV/PELV), a połączenia realizowane są przez wtykane listwy zaciskowe, co ułatwia montaż i wymianę urządzenia.

Najważniejsze cechy

• Producent: Siemens
• Model: DXR1.E09PDZ-113
• Nr katalogowy (Stock No.): S55499-D457
• Typ: kompaktowa stacja automatyki pomieszczeniowej z wbudowanym siłownikiem (Actuating DXR)
• Zastosowanie: FPB (Fan-Powered Box) oraz automatyka pomieszczeń w HVAC
• Komunikacja: BACnet/IP (BTL certified)
• Ethernet: 2-portowy switch (RJ45, 10/100M Fast Ethernet)
• Interfejs serwisowy: USB 2.0 (Micro B) do serwisu, uruchomienia i aktualizacji firmware
• Zasilanie: AC 24 V ±20%, 50/60 Hz (SELV/PELV)
• Pobór mocy: maks. 7,5 VA
• Wbudowany siłownik: 5 Nm, kąt nominalny 90°
• Wbudowany czujnik różnicy ciśnień: 0…500 Pa
• Wejścia/wyjścia: 2 wejścia uniwersalne, 4 wyjścia cyfrowe Triac, 1 wyjście analogowe 0…10 V
• Złącze jednostki pokojowej: RJ45 (dla QMX1.M34H oraz QMA1.N30H)
• Stopień ochrony: IP20

Zastosowanie (FPB) i możliwości aplikacyjne

DXR1.E09PDZ-113 jest przeznaczony do konfiguracji aplikacji FPB oraz funkcji automatyki pomieszczeniowej. Funkcjonalność zależy od wybranego typu aplikacji, parametrów oraz przypisania wejść i wyjść.

• Sterowanie wentylatorem (FPB): jednoetapowe, wieloetapowe lub zmienne
• Nastawy dla trybów pracy: oddzielne wartości zadane temperatury i przepływu powietrza dla 4 trybów pracy
• Limity przepływu: oddzielne minimalne i maksymalne nastawy przepływu dla chłodzenia i grzania
• Sterowanie zaworami: zawór wody lodowej i zawór wody grzewczej
• Kontrola wyciągu: sterowanie przepływem powietrza wywiewanego

Komunikacja i diagnostyka

• 2-portowy switch Ethernet: umożliwia ekonomiczne okablowanie w topologii liniowej.
• Topologia łańcuchowa (daisy chain): możliwa; maks. 20 urządzeń. W razie awarii jednego urządzenia pozostałe mogą stać się niedostępne.
• Topologia pierścienia: możliwa przy wymaganiu większej niezawodności (wymaga wsparcia przełączników warstwy 2 dla RSTP oraz monitoringu SNMP); przełączenie ścieżek komunikacji może trwać 10…30 s.
• Przycisk serwisowy (SVC): identyfikacja fizyczna urządzenia w sieci.
• Dioda RUN (dwukolorowa): sygnalizacja gotowości, braku zasilania, uruchamiania/zatrzymania programu oraz błędów programu/sprzętu i nieprawidłowego oprogramowania.

Wejścia / wyjścia

Wejścia uniwersalne (X1, X2)

• Wejście analogowe: DC 0…10 V (zakres 0…10 V, rozdzielczość 10 mV)
• Wejście dla czujników: LG / DIN-Ni 1000 (0…50°C, dokładność ±0,5 K przy 25°C, rozdzielczość 0,1 K przy 25°C), Pt1K (375/385), NTC10K / NTC100K
• Wejście cyfrowe (binarnie): dla styków bezpotencjałowych (DC 15 V, 7 mA), opóźnienie 10 ms, maks. 20 Hz
• Rezystancja styku: maks. 200 Ω (zamknięty), min. 50 kΩ (otwarty)

Wyjście analogowe (Y10)

• Sygnał: DC 0…10 V
• Rozdzielczość: 50 mV
• Prąd wyjściowy: maks. 1 mA

Wyjścia cyfrowe Triac (Y3…Y6)

• Liczba kanałów: 4
• Zasilanie przełączania: wymaga źródła AC 24 V (przełączanie do fazy AC 24 V lub do neutralnego ⏊)
• Obciążalność prądowa: 0,5 A maks. na kanał
• Obciążenie maks.: 12 VA na kanał
• Napięcie: AC 24 V ±20%

Wbudowany czujnik różnicy ciśnień (ΔP)

• Zakres pomiaru: 0…500 Pa
• Częstotliwość próbkowania: ≤ 500 ms
• Zakres przeciążenia: 0…100 kPa
• Dokładność w zakresie pomiarowym: 3%
• Dokładność punktu zerowego: 0,2 Pa
• Rozdzielczość: 16 bit
• Podłączenie: P1+ do strony o wyższym ciśnieniu, P1- do strony o niższym ciśnieniu
• Przewody pneumatyczne: zalecana średnica wewnętrzna 4 mm, maks. długość 2 m

Siłownik – dane mechaniczne

• Moment znamionowy: 5 Nm
• Kąt obrotu nominalny: 90°
• Maks. kąt obrotu: 95° ± 2°
• Czas przebiegu dla 90°: 150 s
• Obsługiwany wał: 8…16 mm (okrągły), 8…10 mm (okrągły z wkładką centrującą), 6…12,8 mm (kwadratowy)
• Minimalna długość wału: 20 mm
• Montaż: bezpośrednio na osi przepustnicy

Interfejsy i okablowanie

• Ethernet: 2 × RJ45, 10/100M Fast Ethernet; zgodność IEEE 802.3; przewód 100M STP CAT 5
• Jednostka pokojowa / czujnik: RJ45 (ekranowany CAT 5-E) dla QMX1.M34H oraz QMA1.N30H, maks. długość 30 m
• Długości przewodów sygnałowych: maks. 80 m (dla wejść analogowych maks. 30 m)
• Zaciski: wtykane listwy zaciskowe ułatwiające wymianę urządzenia

Warunki pracy i parametry ogólne

• Stopień ochrony: IP20
• Temperatura pracy: -5…50°C
• Wilgotność pracy: 5…95% r.h. (bez kondensacji)
• Wymiary (L × W × H): 137 × 143 × 82 mm
• Kolor: jasnoszary
• Masa: 631,9 g (netto)
• Obudowa: tworzywo sztuczne trudnopalne, bezbromowe

Podsumowanie

Siemens DXR1.E09PDZ-113 to zintegrowana stacja automatyki pomieszczeniowej z siłownikiem 5 Nm, przeznaczona do aplikacji FPB w HVAC. Łączy komunikację BACnet/IP, wbudowany switch 2-portowy, wygodny serwis przez USB, komplet wejść/wyjść (2 UI, 4 Triac, 1 AO) oraz czujnik ΔP 0…500 Pa, co pozwala budować kompaktowe i elastyczne rozwiązania do sterowania przepustnicą oraz funkcjami pomieszczeniowymi.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE); dokument deklaracji UE: A6V11791489.
• Urządzenie spełnia wymagania normy IEC/EN 60730-1 dla automatycznych elektronicznych urządzeń sterujących do użytku domowego i podobnego.
• Stopień ochrony obudowy: IP20. Produkt jest przeznaczony do stosowania wewnątrz pomieszczeń, w warunkach zgodnych z dokumentacją producenta.
• Urządzenie elektryczne niskonapięciowe, zasilane AC 24 V ±20% (SELV/PELV), 50/60 Hz. Podłączenie należy wykonywać wyłącznie zgodnie z dokumentacją producenta.
• Montaż, uruchomienie i serwis mogą wykonywać wyłącznie odpowiednio przeszkoleni technicy. Należy przestrzegać krajowych przepisów bezpieczeństwa oraz właściwych regulacji lokalnych.
• Przewody muszą mieć izolację odpowiednią do dostępnego napięcia znamionowego. Dobór przekroju przewodów oraz zabezpieczeń należy wykonać zgodnie z obciążeniem i lokalnymi przepisami.
• Urządzenie nie posiada wewnętrznego zabezpieczenia linii zasilających dla odbiorników zewnętrznych. Niewłaściwy dobór przewodów lub zabezpieczeń może spowodować ryzyko pożaru i obrażeń wskutek zwarcia.
• System neutralny zasilania musi być zawsze uziemiony po stronie transformatora, zgodnie ze schematem połączeń producenta.
• Produkt należy montować bezpośrednio na osi przepustnicy, zgodnie z instrukcją montażu. Dopuszczalne wymiary osi: 8…16 mm okrągła, 8…10 mm okrągła z wkładką centrującą lub 6…12,8 mm kwadratowa; minimalna długość osi 20 mm.
• Przy montażu w ograniczonej przestrzeni stosowanie jest dopuszczalne wyłącznie z odpowiednią wkładką dopasowującą przewidzianą przez producenta (np. ASK78.10 dla osi 12 mm).
• Podczas ustawiania ograniczenia kąta obrotu i czynności montażowych należy postępować zgodnie z instrukcją producenta i używać właściwych narzędzi. Nieprawidłowy montaż może doprowadzić do uszkodzenia napędu lub elementu wykonawczego.
• Wbudowany czujnik różnicy ciśnień wymaga prawidłowego podłączenia przewodów pomiarowych: króciec „+” do strony o wyższym ciśnieniu, króciec „-” do strony o niższym ciśnieniu. Należy unikać zagięć i nacisku na przewody.
• Dla czujnika różnicy ciśnień należy stosować przewody o średnicy wewnętrznej 4 mm; maksymalna długość przewodu wynosi 2 m. Do przewodów 6,5 mm należy stosować zestaw przyłączeniowy DXA.T50.
• Nieprawidłowe okablowanie wejść, wyjść i interfejsów komunikacyjnych może spowodować nieprawidłową pracę urządzenia lub instalacji. Połączenia należy wykonywać zgodnie z dokumentacją producenta.
• Urządzenie jest przeznaczone do pracy w temperaturze otoczenia od -5 do +50 °C i wilgotności 5…95% bez kondensacji. Transport dopuszczalny w zakresie od -25 do +70 °C.
• Produkt zawiera elementy elektroniczne i nie może być wyrzucany z odpadami komunalnymi. Utylizację należy prowadzić jako zużyty sprzęt elektryczny i elektroniczny, zgodnie z lokalnymi przepisami.
