DXR1.E10PL-113 Sterownik kompaktowy 24 V AC ze zintegrowanym siłownikiem 5Nm 1x AO, 4 wyjścia triakowe, 2 UI, 4 DO, 1 AO, wbudowany czujnik różnicy ciśnień, komunikacja KNX PL-Link z dedykowanym zadajnikiem, aplikacja FPB053

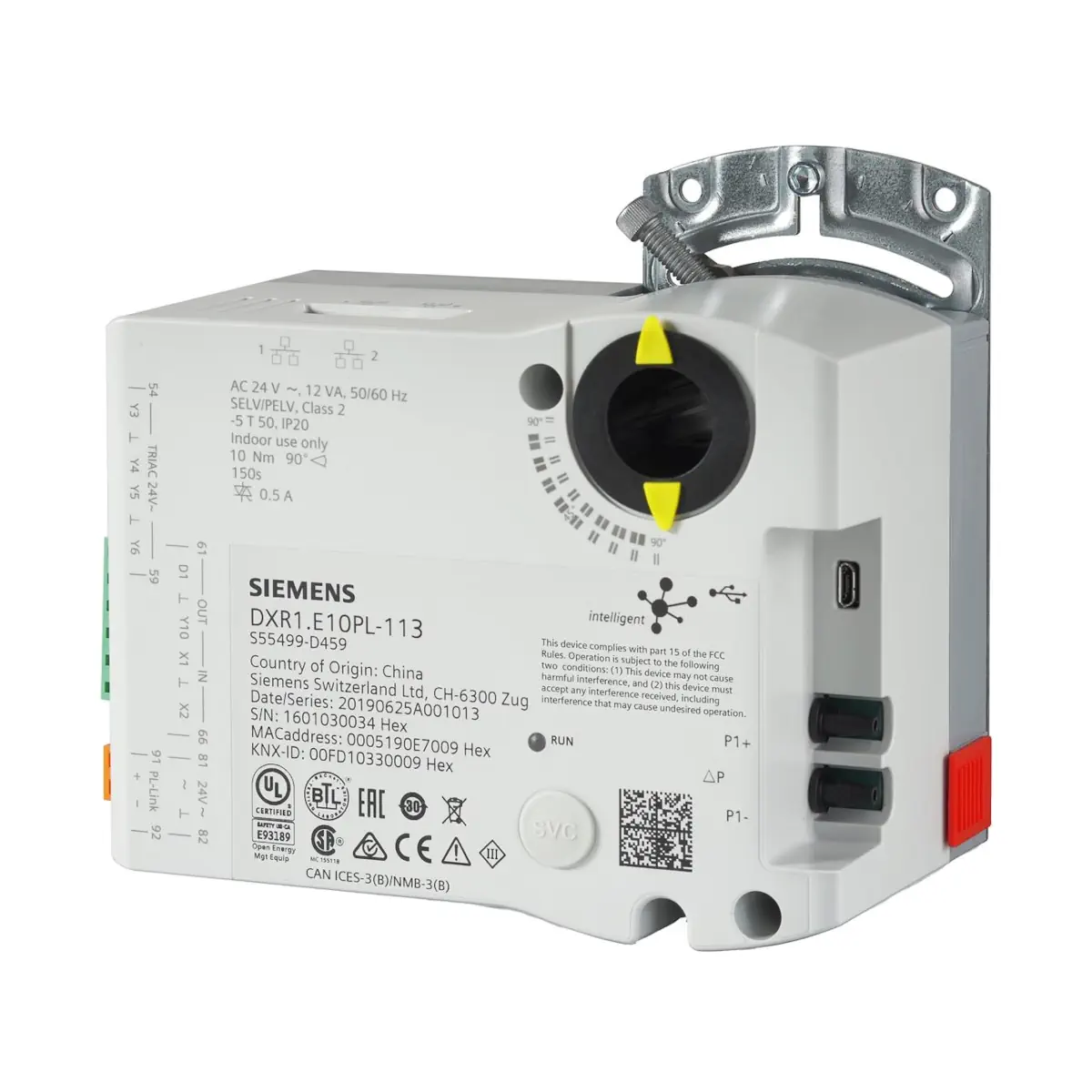

DXR1.E10PL-113 to kompaktowa stacja automatyki pomieszczeniowej z wbudowanym siłownikiem (Actuating DXR) przeznaczona do aplikacji FPB (Fan Powered Box) w systemach Desigo™ Room Automation. Urządzenie łączy w jednej obudowie funkcje regulatora HVAC oraz siłownika 10 Nm do bezpośredniego montażu na osi przepustnicy, oferując komunikację BACnet/IP (BTL certified), zintegrowany 2-portowy switch Ethernet, interfejs USB oraz magistralę KNX PL-Link do podłączania czujników, elementów wykonawczych i jednostek operatorskich (z wbudowanym zasilaniem magistrali). Dodatkowo DXR1.E10PL-113 posiada wewnętrzny czujnik różnicy ciśnień 0…500 Pa, wspierający zastosowania VAV/FPB.

Najważniejsze cechy

• Producent: Siemens
• Model: DXR1.E10PL-113
• Stock No.: S55499-D459
• Typ: kompaktowa stacja automatyki pomieszczeniowej z wbudowanym siłownikiem (Actuating DXR)
• Zastosowanie: FPB (Fan Powered Box) oraz aplikacje automatyki pomieszczeniowej HVAC
• Komunikacja: BACnet/IP (BTL certified)
• Ethernet: 2-portowy switch (2 × RJ45, 10/100M Fast Ethernet)
• USB: USB 2.0 (Micro B) do serwisu, uruchomienia i aktualizacji firmware
• KNX PL-Link: do podłączania jednostek pokojowych, czujników i elementów wykonawczych (z zasilaniem magistrali)
• Zasilanie: AC 24 V (SELV/PELV), 50/60 Hz
• Wbudowany siłownik: 10 Nm, 90° (nominalnie)
• Czujnik różnicy ciśnień: 0…500 Pa (wewnętrzny)
• Zaciski: wtykane listwy zaciskowe (plug-in) ułatwiające wymianę urządzenia

Zastosowanie i aplikacje

DXR1.E10PL-113 zapewnia infrastrukturę dla funkcji systemowych oraz funkcji aplikacyjnych, które są konfigurowalne. Urządzenie jest zaprojektowane w formie kompaktowej do bezpośredniego montażu na osi przepustnicy i jest przeznaczone do zastosowań FPB.

Wstępnie zainstalowane typy aplikacji obejmują m.in.:

• FPB oraz regulację stałego przepływu powietrza
• układy z grzaniem elektrycznym (stopniowym i modulowanym)
• układy z zaworami wody lodowej i gorącej oraz regulacją wg temperatury pomieszczenia lub nawiewu

Wybrane opcje aplikacyjne:

• oddzielne nastawy temperatury i przepływu powietrza dla wszystkich 4 trybów pracy
• oddzielne nastawy minimalnego i maksymalnego przepływu dla chłodzenia i grzania
• sterowanie wentylatorem: 1-stopniowe, wielostopniowe lub zmienne (FPB / DXR1.E10PL-113)
• sterowanie przepływem powietrza wywiewanego

Komunikacja i serwis

• Ethernet (BACnet/IP): 2-portowy switch wspiera ekonomiczne okablowanie w topologii liniowej.
• Topologia łańcuchowa (daisy chain): maks. 20 urządzeń; w przypadku awarii jednego urządzenia pozostałe mogą stać się nieosiągalne.
• Topologia pierścieniowa (ring): możliwa przy wyższych wymaganiach niezawodności (wymaga wsparcia dla RSTP w switchach warstwy 2 oraz monitoringu SNMP); przełączenie ścieżki komunikacji w razie błędu może trwać 10…30 s.
• USB: do serwisu, uruchomienia i wgrywania firmware.
• Przycisk SVC: identyfikacja fizyczna urządzenia w sieci.

Sygnalizacja LED (RUN – dioda dwukolorowa)

• Zielony, świeci ciągle: urządzenie gotowe do pracy
• Zielony, zgaszony: brak zasilania
• Zielony, regularne miganie: start lub program zatrzymany
• Czerwony, zgaszony: OK
• Czerwony, świeci ciągle: błąd programu / błąd komunikacji (KNX PL-Link) / usterka sprzętowa
• Czerwony, szybkie miganie: błędne lub uszkodzone oprogramowanie / brak załadowanej aplikacji
• Miganie wg komendy „wink”: fizyczna identyfikacja urządzenia

Wejścia / wyjścia

• Wejścia uniwersalne (UI): 2 kanały
• Wejście cyfrowe (DI): 1 kanał
• Wyjścia cyfrowe (Triac): 4 kanały
• Wyjście analogowe (AO): 1 kanał (DC 0…10 V)

Dane techniczne

• Napięcie zasilania: AC 24 V ±20% (SELV/PELV)
• Częstotliwość: 50 lub 60 Hz
• Pobór mocy: 12 VA max.
• Moment obrotowy (nominalny): 10 Nm
• Kąt obrotu (nominalny): 90°
• Maks. kąt obrotu: 95° ± 2°
• Czas przebiegu dla 90°: 150 s
• Obsługiwane osie: 8…16 mm (okrągła), 8…10 mm (okrągła z wkładką centrującą), 6…12,8 mm (kwadratowa)
• Minimalna długość osi: 20 mm

Wejścia i wyjścia – parametry

• Wejścia analogowe (UI), DC 0…10 V: zakres 0…10 V, rozdzielczość 10 mV
• Wejścia dla czujników (UI): LG / DIN-Ni 1000 (0…50°C, ±0,5 K przy 25°C, rozdz. 0,1 K przy 25°C), Pt1K (375/385), NTC10K / NTC100K
• Wejście cyfrowe (DI): dla styków bezpotencjałowych; próbkowanie DC 15 V / 7 mA; rezystancja styku maks. 200 Ω (zamk.), min. 50 kΩ (otw.); zwłoka 10 ms; maks. 20 Hz
• Wyjście analogowe (AO): 0…10 V, rozdzielczość 50 mV, prąd wyjściowy maks. 1 mA
• Wyjścia Triac (4 kanały): AC 24 V ±20%; maks. 0,5 A na kanał; maks. 12 VA na kanał; przełączanie na fazę (AC 24 V) lub na neutralny (⏊); wymagane źródło AC 24 V do przełączania

Czujnik różnicy ciśnień (wbudowany)

• Zakres pomiaru: 0…500 Pa
• Częstotliwość próbkowania: ≤ 500 ms
• Zakres przeciążenia: 0…100 kPa
• Dokładność w zakresie pomiarowym: 3%
• Dokładność zera: 0,2 Pa
• Rozdzielczość: 16 bit

Interfejsy i okablowanie

• Ethernet: 2 × RJ45, 10M/100M Fast Ethernet, zgodność IEEE 802.3; zalecany przewód: 100 m STP CAT 5
• USB: USB 2.0, Micro B
• KNX PL-Link: zaciski 2-pin, raster 5,08 mm; DPSU 50 mA (niestandardowe)
• Długości przewodów: KNX PL-Link maks. 80 m (z wewnętrznym zasilaniem magistrali); linie sygnałowe maks. 80 m; dla wejść analogowych maks. 30 m
• KNX PL-Link – uwaga projektowa: należy uwzględnić maksymalne obciążenie magistrali oraz różne typy urządzeń (dwa urządzenia tego samego typu nie są wspierane)

Podłączenia zacisków (zestawienie)

• Zasilanie: 81, 82 = AC 24 V (V~) oraz systemowy neutralny (⏊) uziemiany przy transformatorze
• KNX PL-Link: 91 (+), 92 (-)
• DI: 61
• AO 0…10 V (Y10): 62, 63
• UI (X1, X2): 64…66
• Wyjścia Triac: Y3, Y4 (54…56) oraz Y5, Y6 (57…59)
• ΔP (różnica ciśnień): P1+ (wyższe ciśnienie), P1- (niższe ciśnienie)

Montaż i obudowa

• Montaż: bezpośrednio na osi przepustnicy (konstrukcja kompaktowa dla VAV/FPB)
• Przewody do pomiaru ΔP: unikać załamań i nacisku; stosować rurki o średnicy wewnętrznej 4 mm; maks. długość rurek 2 m
• Obudowa: tworzywo sztuczne trudnopalne, bezbromowe
• Stopień ochrony: IP20
• Warunki pracy: -5…50°C, wilgotność 5…95% r.h. (bez kondensacji)
• Transport/magazynowanie: -25…70°C, wilgotność 5…95% r.h. (bez kondensacji)
• Kolor: jasnoszary
• Wymiary (L × W × H): 137 × 143 × 82 mm
• Masa: 666,0 g (netto)

Podsumowanie

Siemens DXR1.E10PL-113 to kompaktowe, konfigurowalne rozwiązanie Desigo™ do aplikacji FPB, które integruje automatykę pomieszczeniową, siłownik 10 Nm oraz czujnik różnicy ciśnień 0…500 Pa. Dzięki BACnet/IP, zintegrowanemu 2-portowemu Ethernet, USB oraz KNX PL-Link urządzenie zapewnia elastyczne uruchomienie, serwis i integrację systemową, a wtykane zaciski i montaż na osi przepustnicy ułatwiają instalację w praktyce.
