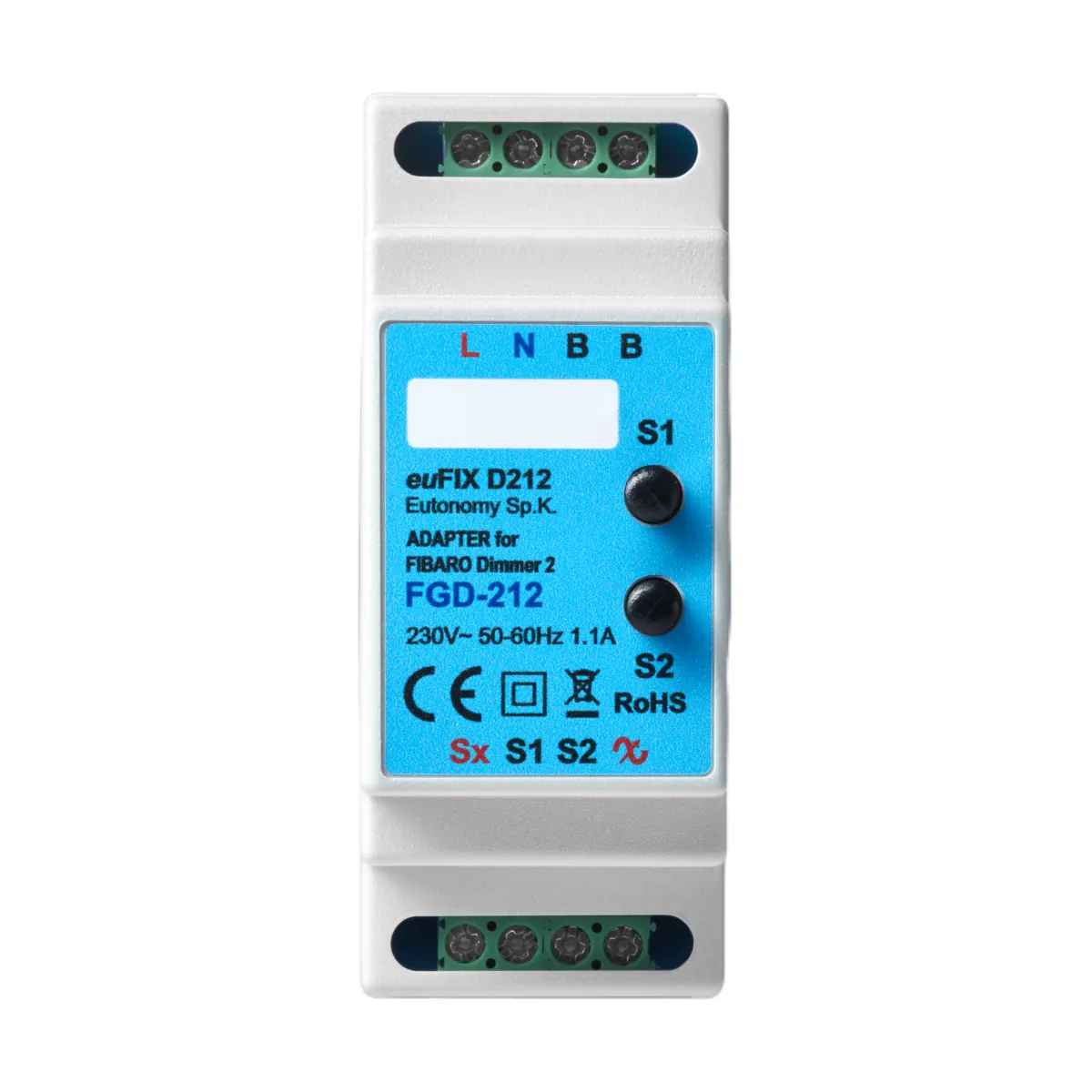

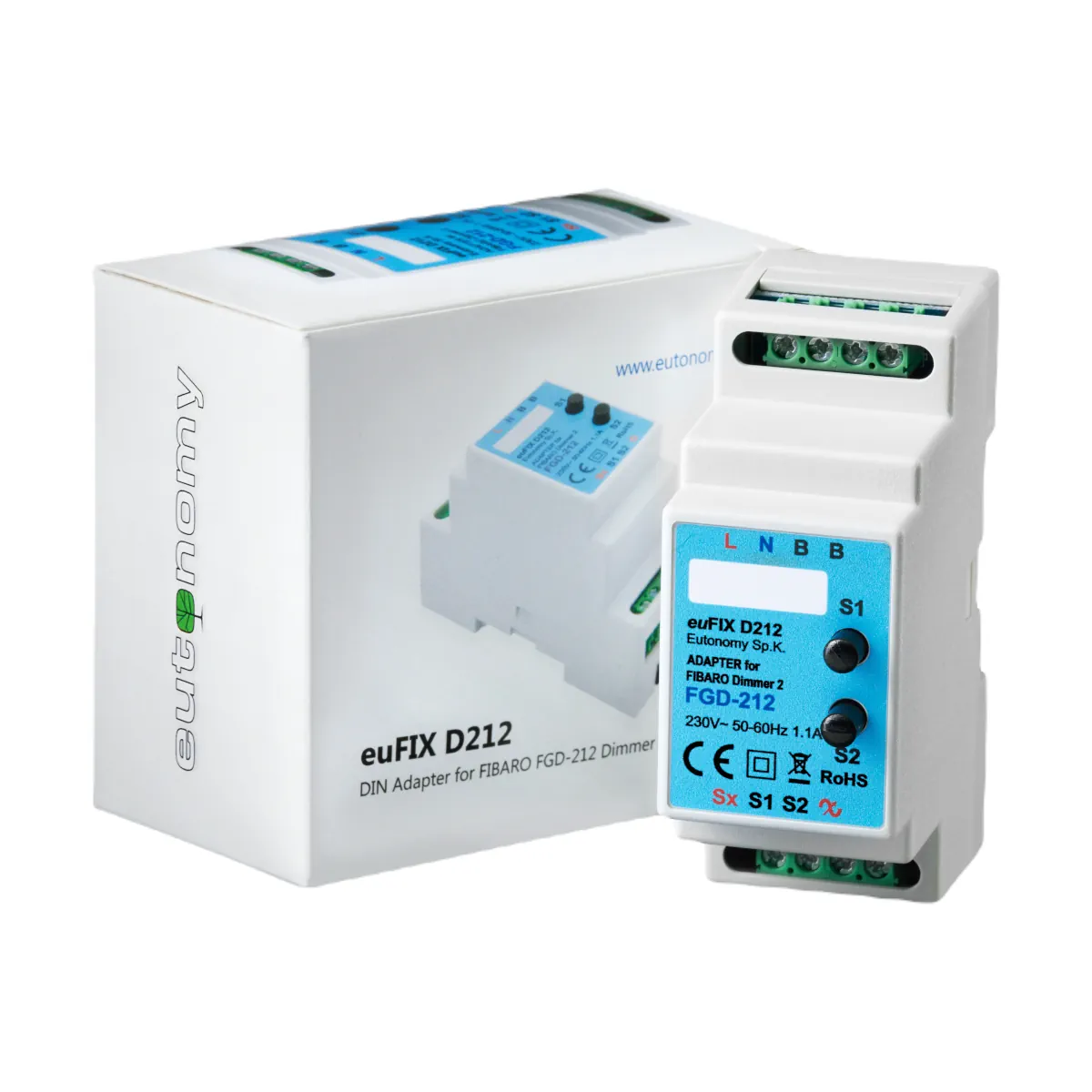

euFIX D212 Adapter DIN dla FIBARO Dimmer 2, z przyciskami

euFIX D212 Adapter DIN dla FIBARO Dimmer 2 umożliwia montaż modułu na szynie DIN (TH35/TS35) w rozdzielnicach elektrycznych. Wariant z przyciskami S1 i S2 na ściance przedniej obudowy. Dla każdego modułu FIBARO został zaprojektowany odpowiedni adapter umożliwiający bezproblemową instalację. Adaptery składają się z obudowy zgodnej z normą DIN oraz płyty nośnej z zaciskami, które umożliwiają bezpieczne podłączenie zasilania oraz sygnałów wejściowych i wyjściowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony jest do montażu wewnątrz pomieszczeń, w rozdzielnicy elektrycznej lub puszce rozdzielczej wyposażonej w szynę DIN TH35. Stopień ochrony: IP20.
• Posiada zgodność z dyrektywami UE: LVD 2014/35/EC oraz RoHS 2011/65/EU.
• Po zakończeniu okresu użytkowania nie usuwać z odpadami komunalnymi. Produkt należy przekazać do odpowiedniego punktu zbiórki zużytego sprzętu elektrycznego i elektronicznego zgodnie z lokalnymi przepisami.
• Urządzenie jest przeznaczone do pracy w instalacji elektrycznej 230 V AC ±10%, 50–60 Hz. Błędne podłączenie lub użytkowanie może spowodować pożar albo porażenie prądem elektrycznym.
• Montaż, podłączenie i wszelkie prace instalacyjne mogą wykonywać wyłącznie osoby posiadające wymagane przepisami kwalifikacje lub uprawnienia do pracy przy instalacjach elektroenergetycznych.
• Przed rozpoczęciem montażu, zmiany konfiguracji połączeń lub innych prac instalacyjnych należy bezwzględnie odłączyć napięcie zasilające za pomocą odłącznika lub bezpiecznika instalacyjnego.
• Urządzenie powinno być zabezpieczone wyłącznikiem nadmiarowo-prądowym o prądzie nominalnym nie większym niż 10 A i odstępie zestyków co najmniej 3 mm.
• Jeżeli istnieje uzasadnione przypuszczenie, że urządzenie jest uszkodzone i nie zapewnia bezpiecznej obsługi, nie wolno go podłączać do instalacji; należy je zabezpieczyć przed niezamierzonym włączeniem.
• Podczas podłączania należy stosować się do instrukcji producenta modułu Fibaro FGD-212, a szczególną uwagę zwrócić na podane tam przestrogi oraz wartości graniczne parametrów modułu.
• Adapter euFIX D212 jest przeznaczony wyłącznie do współpracy z modułem Fibaro FGD-212. Należy zwrócić uwagę na zgodność instalowanego modułu z wersją adaptera.
• Moc obciążenia nie może przekraczać 250 W.
• Należy stosować przewody przyłączeniowe o przekroju do maks. 2,5 mm². Maksymalna długość przewodów dołączanych do wejść Sx, S1, S2 wynosi 10 m.
• Produkt należy użytkować wyłącznie w warunkach przewidzianych przez producenta: temperatura pracy od 0°C do +35°C, wilgotność względna do 90%, bez kondensacji.
• Podczas montażu modułu w adapterze należy upewnić się, że wszystkie zaciski śrubowe są pewnie dokręcone. Nieprawidłowe osadzenie lub dokręcenie może prowadzić do nieprawidłowej pracy lub zagrożeń elektrycznych.
• Antenę komunikacji Z-Wave należy ułożyć tak, aby nie została przytrzaśnięta podczas zamykania obudowy adaptera.
• Nie należy czyścić urządzenia mokrą ściereczką ani stosować agresywnych detergentów.
• Nie należy samodzielnie przeprowadzać napraw ani modyfikacji urządzenia. Wszelkie naprawy powinny być wykonywane wyłącznie przez specjalistyczny zakład wskazany przez producenta.

Pliki do pobrania:
D212 Instrukcja obsługi
