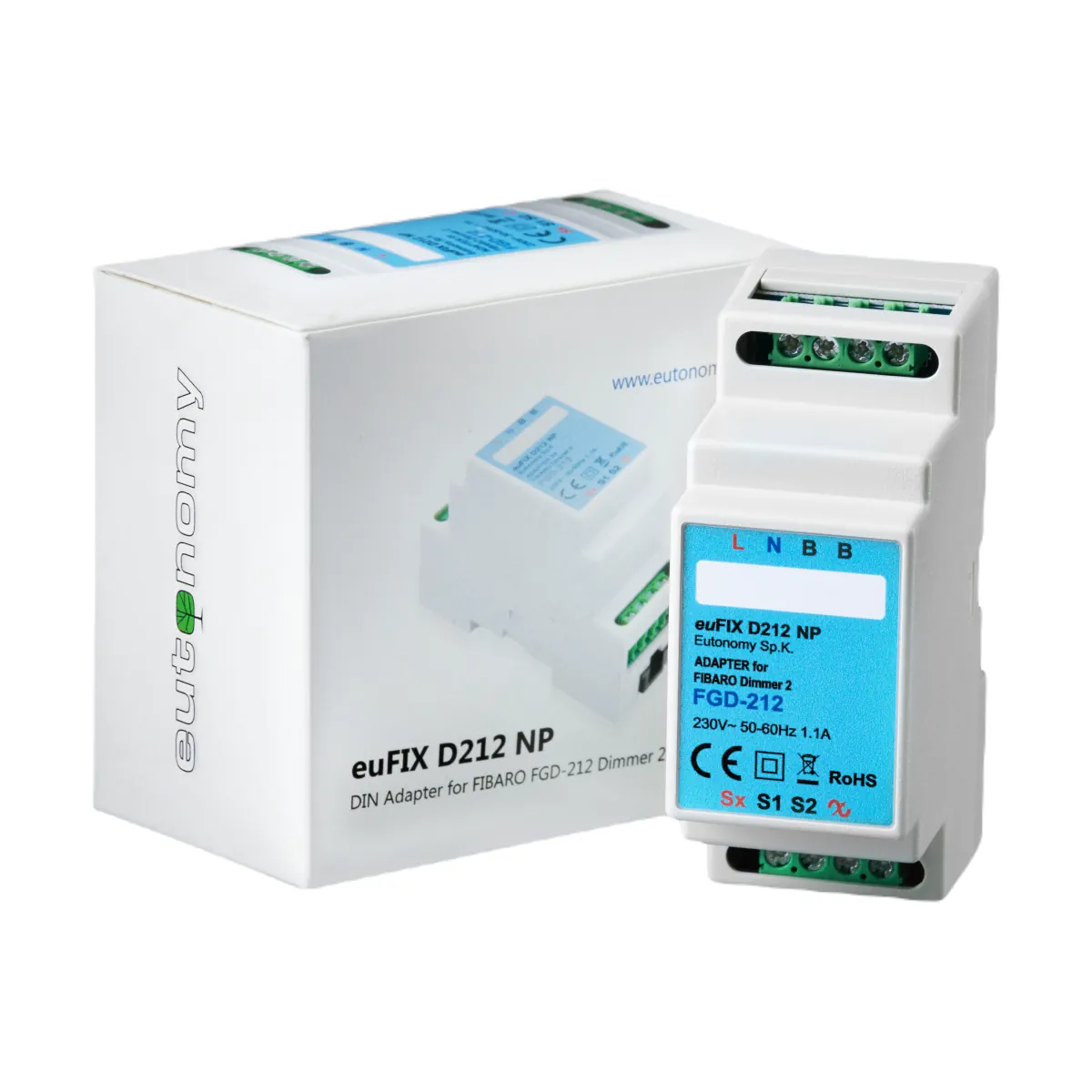

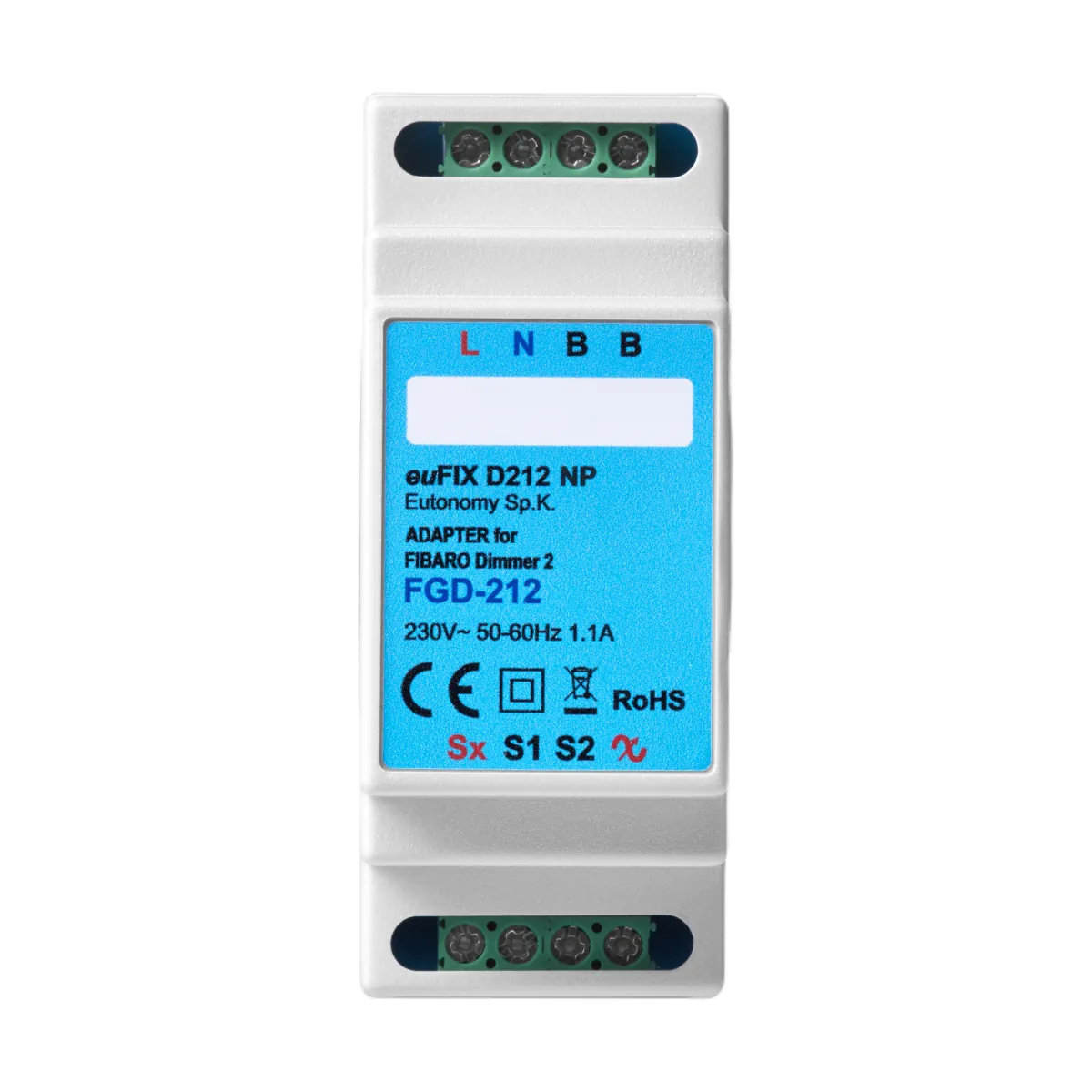

euFIX D212NP Adapter DIN dla FIBARO Dimmer 2, bez przycisków

euFIX D212NP Adapter DIN dla FIBARO Dimmer 2 umożliwia montaż modułu na szynie DIN (TH35/TS35) w rozdzielnicach elektrycznych. Wariant bez przycisków na obudowie. Dla każdego modułu FIBARO został zaprojektowany odpowiedni adapter umożliwiający bezproblemową instalację. Adaptery składają się z obudowy zgodnej z normą DIN oraz płyty nośnej z zaciskami, które umożliwiają bezpieczne podłączenie zasilania oraz sygnałów wejściowych i wyjściowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt jest zgodny z dyrektywami UE: LVD 2014/35/EC oraz RoHS 2011/65/EU. Oficjalna deklaracja zgodności została opublikowana przez producenta na stronie www.eutonomy.com/ce.
• Po zakończeniu okresu użytkowania produktu nie należy wyrzucać go razem z odpadami komunalnymi. Produkt należy przekazać do odpowiedniego punktu zbiórki, zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
• Przed rozpoczęciem montażu należy dokładnie zapoznać się z instrukcją obsługi. Zlekceważenie zaleceń producenta może spowodować zagrożenie życia lub zdrowia.
• Urządzenie jest przeznaczone do pracy w instalacji elektrycznej 230 VAC ±10%, 50–60 Hz. Błędne połączenie lub niewłaściwe użytkowanie może spowodować pożar albo porażenie prądem elektrycznym.
• Montaż, podłączenie oraz wszelkie prace instalacyjne mogą wykonywać wyłącznie osoby posiadające wymagane przepisami kwalifikacje lub uprawnienia do pracy przy instalacjach elektroenergetycznych.
• Wszelkie zmiany konfiguracji połączeń należy wykonywać wyłącznie po uprzednim odłączeniu napięcia sieciowego za pomocą odłącznika lub bezpiecznika instalacyjnego znajdującego się w obwodzie zasilającym.
• Przed przystąpieniem do prac instalacyjnych należy bezwzględnie odłączyć zasilanie w rozdzielnicy dedykowanym dla urządzenia wyłącznikiem nadprądowym B10.
• Urządzenie powinno być zabezpieczone wyłącznikiem nadmiarowo-prądowym o prądzie nominalnym nie większym niż 10 A i odstępie zestyków co najmniej 3 mm.
• Produkt jest przeznaczony wyłącznie do użytku wewnątrz pomieszczeń. Stopień ochrony IP20.
• Urządzenie należy montować wyłącznie w rozdzielnicy elektrycznej lub puszce rozdzielczej wyposażonej w szynę DIN TH35, zgodnie z dokumentacją producenta.
• Należy stosować wyłącznie zgodny moduł Fibaro FGD-212 przeznaczony do tego adaptera. Nieprawidłowy dobór modułu może prowadzić do błędnego montażu lub nieprawidłowej pracy urządzenia.
• Jeśli zachodzi uzasadnione przypuszczenie, że urządzenie jest uszkodzone i nie zapewnia bezpiecznej obsługi, nie wolno go podłączać do instalacji; należy je zabezpieczyć przed niezamierzonym włączeniem.
• Podczas podłączania należy stosować się przede wszystkim do instrukcji producenta modułu Fibaro FGD-212, w szczególności do podanych tam ostrzeżeń i wartości granicznych parametrów pracy.
• Nie należy przekraczać maksymalnej mocy obciążenia 250 W.
• Maksymalny przekrój przewodów przyłączeniowych wynosi 2,5 mm², a maksymalna długość przewodów dołączanych do wejść Sx, S1, S2 wynosi 10 m.
• Produkt należy użytkować wyłącznie w zakresie temperatur od 0°C do +35°C oraz przy wilgotności względnej do 90%, bez kondensacji.
• W wariancie D212NP nie ma mikroprzycisków na obudowie; do konfiguracji i zgłoszenia modułu do systemu należy stosować zewnętrzny przycisk podłączony do zacisków śrubowych zgodnie z instrukcją modułu Fibaro.
• Do czyszczenia urządzenia nie należy używać mokrej ściereczki ani agresywnych detergentów. Adapter można czyścić wyłącznie suchą lub lekko zwilżoną ściereczką bez agresywnych środków czyszczących.
• Nie należy wykonywać samodzielnych napraw ani modyfikacji urządzenia. Wszelkie naprawy powinny być wykonywane przez specjalistyczny zakład wskazany przez producenta.

Pliki do pobrania:
D212NP Instrukcja obsługi
