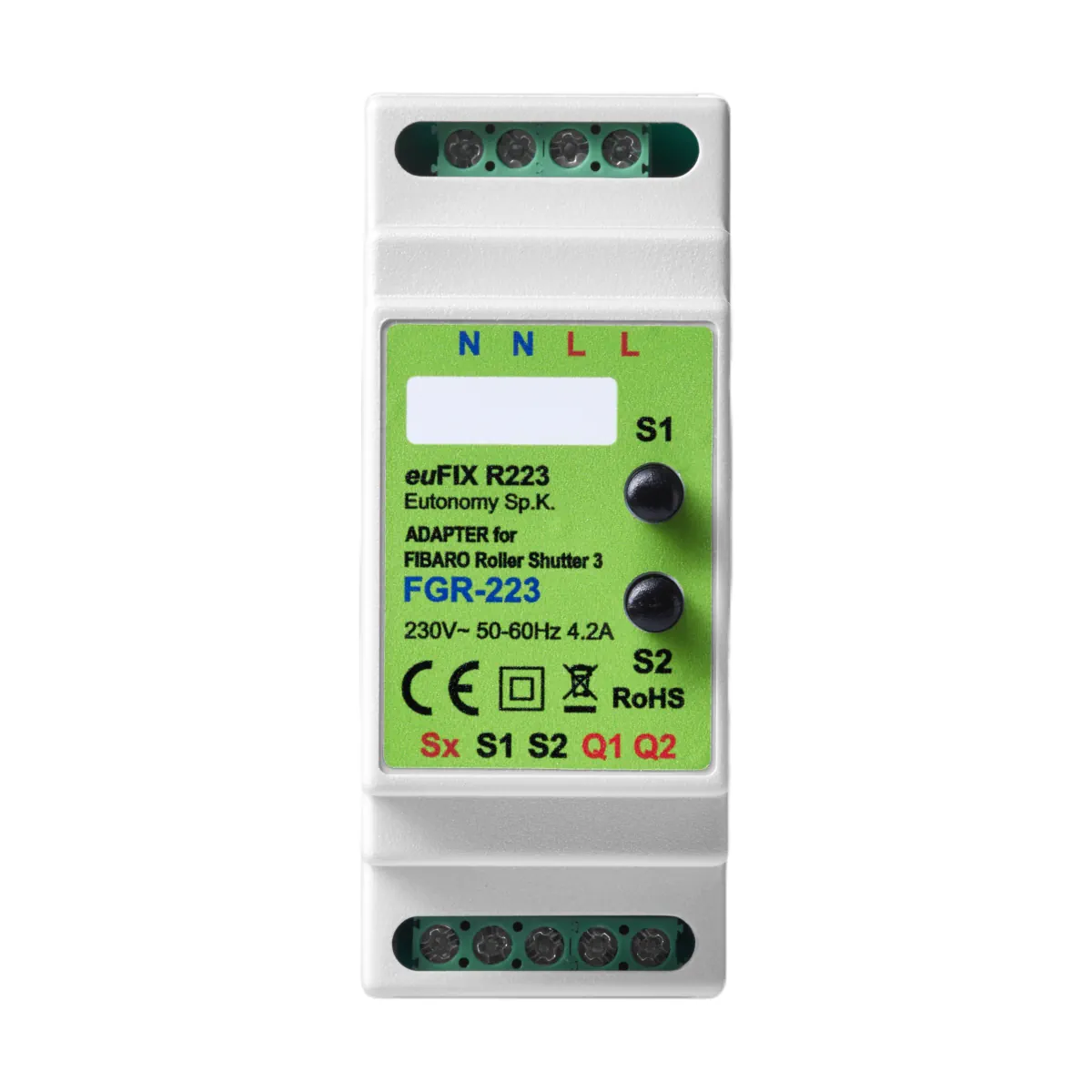

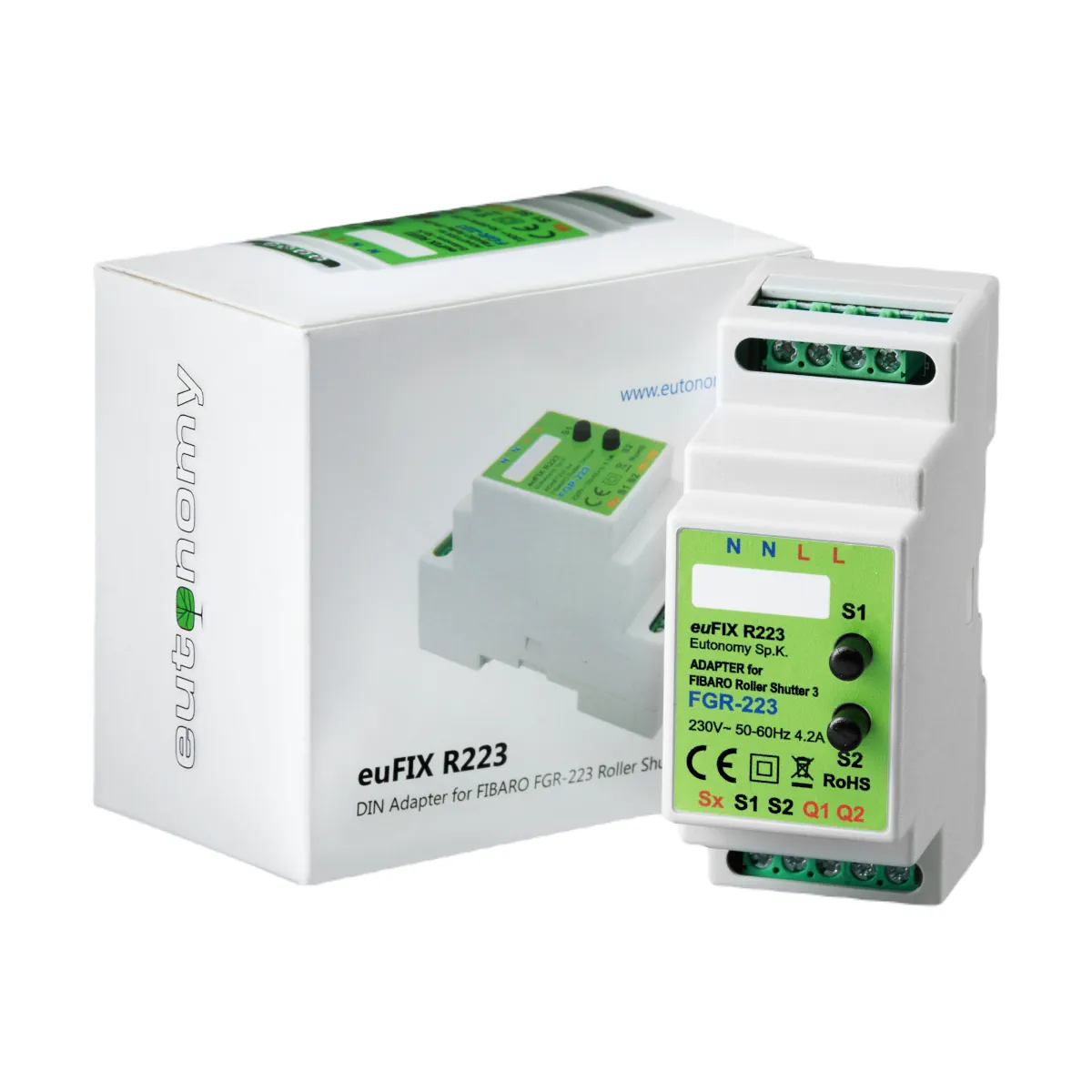

euFIX R223 Adapter DIN dla FIBARO Roller Shutter 3, z przyciskami

euFIX R223 Adapter DIN dla FIBARO Roller Shutter 3 umożliwia montaż modułu na szynie DIN (TH35/TS35) w rozdzielnicach elektrycznych. Wariant z przyciskami S1 i S2 na ściance przedniej obudowy. Dla każdego modułu FIBARO został zaprojektowany odpowiedni adapter umożliwiający bezproblemową instalację. Adaptery składają się z obudowy zgodnej z normą DIN oraz płyty nośnej z zaciskami, które umożliwiają bezpieczne podłączenie zasilania oraz sygnałów wejściowych i wyjściowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt jest zgodny z wymaganiami dyrektyw UE: LVD 2014/35/EC oraz RoHS 2011/65/EU. Deklaracja zgodności producenta jest dostępna na stronie www.eutonomy.com/ce.
• Po zakończeniu okresu użytkowania produktu nie należy wyrzucać go razem z odpadami komunalnymi. Produkt należy przekazać do odpowiedniego punktu zbiórki, zgodnie z lokalnymi przepisami dotyczącymi utylizacji sprzętu elektrycznego i elektronicznego.
• Adapter euFIX R223 jest przeznaczony wyłącznie do współpracy z modułem Fibaro FGR-223. Moduł Fibaro FGR-223 nie jest częścią zestawu i należy go nabyć osobno.
• Urządzenie jest przeznaczone do pracy w instalacji elektrycznej 230 V AC ±10%, 50–60 Hz. Błędne podłączenie lub użytkowanie może spowodować pożar albo porażenie prądem elektrycznym.
• Montaż, podłączenie i wszelkie prace instalacyjne mogą wykonywać wyłącznie osoby posiadające wymagane przepisami kwalifikacje lub uprawnienia do pracy przy instalacjach elektroenergetycznych.
• Przed rozpoczęciem montażu, zmian konfiguracji połączeń lub innych prac instalacyjnych należy bezwzględnie odłączyć napięcie zasilające za pomocą odłącznika lub bezpiecznika instalacyjnego znajdującego się w obwodzie zasilającym.
• Urządzenie powinno być zabezpieczone wyłącznikiem nadmiarowo-prądowym o prądzie nominalnym nie większym niż 10 A i odstępie zestyków co najmniej 3 mm.
• Nie wolno podłączać urządzenia, jeśli istnieje uzasadnione podejrzenie, że jest uszkodzone lub nie zapewnia bezpiecznej obsługi. Takie urządzenie należy zabezpieczyć przed niezamierzonym włączeniem.
• Urządzenie jest przeznaczone wyłącznie do stosowania wewnątrz pomieszczeń. Stopień ochrony: IP20.
• Urządzenie należy montować w rozdzielnicy lub puszce rozdzielczej wyposażonej w szynę DIN TH35, zgodnie z instrukcją producenta.
• Podczas montażu należy zachować zgodność instalowanego modułu z wersją adaptera. Nieprawidłowy dobór modułu może spowodować nieprawidłową pracę instalacji.
• Przewody przyłączeniowe powinny mieć przekrój zgodny z dokumentacją; maksymalne pole przekroju przewodów przyłączeniowych wynosi 2,5 mm².
• Maksymalna długość przewodów dołączanych do wejść Sx, S1 i S2 wynosi 10 m.
• Nie należy przekraczać maksymalnego prądu obciążenia 4,2 A.
• W przypadku kaskadowego łączenia zasilania modułów nie należy przekraczać liczby 4 modułów połączonych w jeden łańcuch, ponieważ może to spowodować przekroczenie dopuszczalnego natężenia prądu.
• Podczas podłączania i uruchamiania należy przestrzegać również instrukcji producenta modułu Fibaro FGR-223, w szczególności ostrzeżeń oraz wartości granicznych parametrów modułu.
• Nie należy przeprowadzać samodzielnych napraw ani modyfikacji adaptera. Wszelkie naprawy powinny być wykonywane wyłącznie przez specjalistyczny zakład wskazany przez producenta.
• Do czyszczenia urządzenia należy używać suchej ściereczki. Nie stosować mokrej ściereczki ani agresywnych detergentów.
• Urządzenie należy użytkować w temperaturze od 0°C do +35°C, przy wilgotności względnej do 90%, bez kondensacji.
