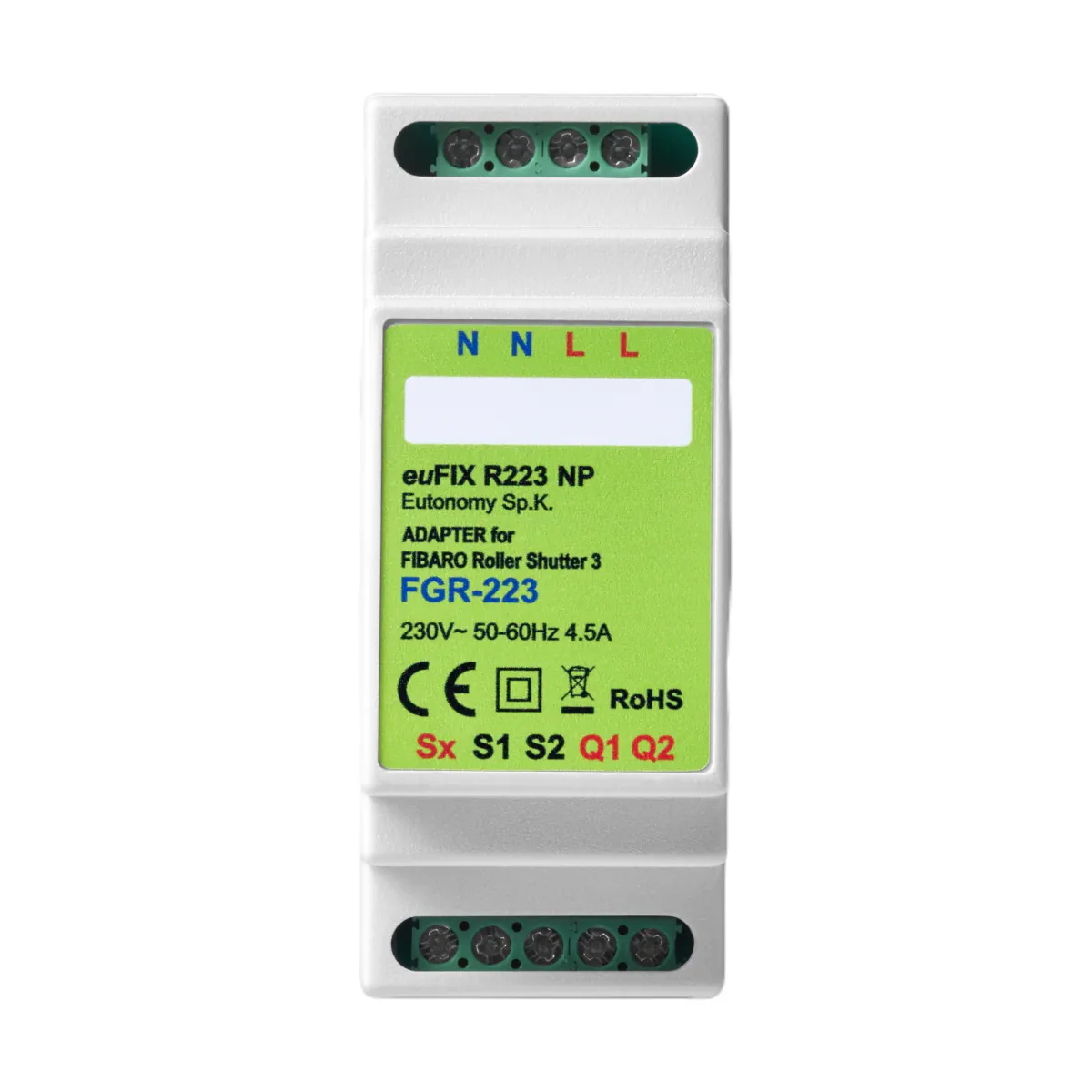

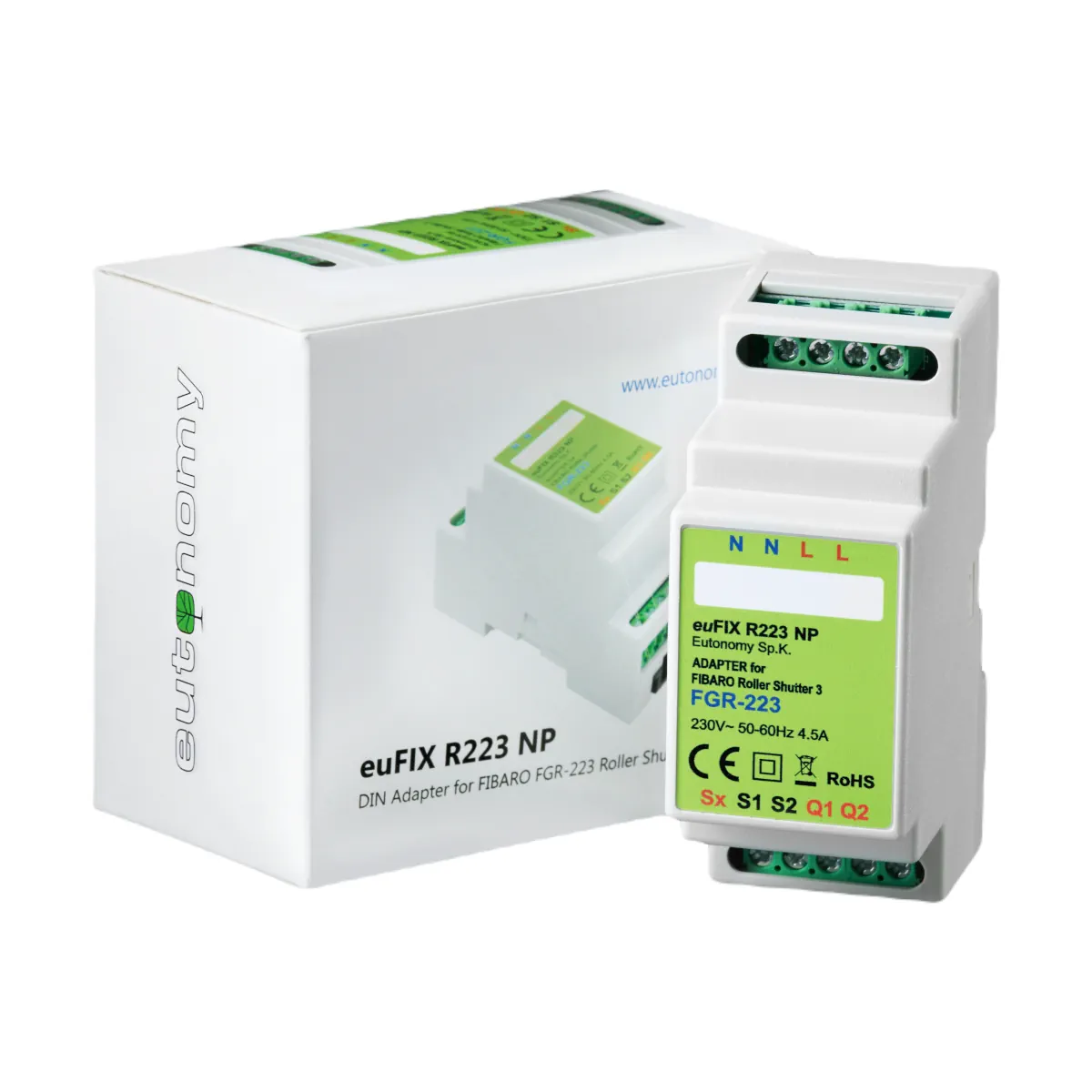

euFIX R223NP Adapter DIN dla FIBARO Roller Shutter 3, bez przycisków

euFIX R223NP Adapter DIN dla FIBARO Roller Shutter 3 umożliwia montaż modułu na szynie DIN (TH35/TS35) w rozdzielnicach elektrycznych. Wariant bez przycisków na obudowie. Dla każdego modułu FIBARO został zaprojektowany odpowiedni adapter umożliwiający bezproblemową instalację. Adaptery składają się z obudowy zgodnej z normą DIN oraz płyty nośnej z zaciskami, które umożliwiają bezpieczne podłączenie zasilania oraz sygnałów wejściowych i wyjściowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE. Zgodność z dyrektywami UE: LVD 2014/35/EC oraz RoHS 2011/65/EU.
• Po zakończeniu użytkowania nie wyrzucać produktu z odpadami komunalnymi. Produkt należy przekazać do odpowiedniego punktu zbiórki, zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
• Przed montażem należy uważnie zapoznać się z instrukcją obsługi. Niezastosowanie się do zaleceń producenta może spowodować zagrożenie życia lub zdrowia.
• Urządzenie jest przeznaczone do pracy w instalacji elektrycznej 230 V AC ±10%, 50–60 Hz. Błędne połączenie lub użytkowanie może spowodować pożar albo porażenie prądem elektrycznym.
• Montaż, podłączenie oraz wszelkie zmiany konfiguracji połączeń mogą wykonywać wyłącznie osoby posiadające wymagane przepisami kwalifikacje lub uprawnienia do pracy przy instalacjach elektroenergetycznych.
• Przed rozpoczęciem prac instalacyjnych lub zmianą konfiguracji połączeń należy bezwzględnie odłączyć napięcie zasilające za pomocą odłącznika lub bezpiecznika instalacyjnego znajdującego się w obwodzie zasilającym.
• Urządzenie powinno być zabezpieczone wyłącznikiem nadmiarowo-prądowym o prądzie nominalnym nie większym niż 10 A i odstępie zestyków co najmniej 3 mm.
• Nie wolno podłączać urządzenia, jeżeli istnieje uzasadnione przypuszczenie, że jest uszkodzone i nie zapewnia bezpiecznej obsługi. Należy je zabezpieczyć przed niezamierzonym włączeniem.
• Produkt jest przeznaczony wyłącznie do stosowania wewnątrz pomieszczeń. Stopień ochrony: IP20.
• Urządzenie należy montować wyłącznie w rozdzielnicy elektrycznej lub puszce rozdzielczej wyposażonej w szynę DIN TH35, zgodnie z dokumentacją producenta.
• Należy stosować wyłącznie zgodny moduł Fibaro FGR-223. Przed instalacją trzeba zweryfikować zgodność modułu z adapterem zgodnie z oznaczeniami na płytce bazowej. Moduł Fibaro nie wchodzi w skład zestawu.
• Podczas montażu modułu w adapterze należy zapewnić pewne dokręcenie zacisków śrubowych. Nieprawidłowe osadzenie lub niedostateczne dokręcenie może prowadzić do nieprawidłowej pracy lub zagrożenia w instalacji.
• Nie należy przytrzaskiwać anteny komunikacyjnej modułu podczas zamykania obudowy adaptera.
• Nie przekraczać maksymalnego prądu obciążenia 4,2 A oraz maksymalnego przekroju przewodów przyłączeniowych 2,5 mm².
• Wejścia zasilające L i N mogą być łączone kaskadowo, jednak nie wolno przekraczać liczby 4 modułów połączonych w jeden łańcuch, ponieważ może to spowodować przekroczenie dopuszczalnego natężenia prądu.
• Maksymalna długość przewodów dołączanych do wejść Sx, S1, S2 wynosi 10 m.
• Produkt należy użytkować wyłącznie w warunkach określonych przez producenta: temperatura pracy od 0°C do +35°C, wilgotność względna do 90%, bez kondensacji.
• Do czyszczenia używać wyłącznie suchej ściereczki bez agresywnych detergentów. Nie stosować mokrej ściereczki.
• Nie należy wykonywać samodzielnych napraw ani modyfikacji urządzenia. Wszelkie naprawy powinny być realizowane przez specjalistyczny zakład wskazany przez producenta.
• Wariant euFIX R223NP nie posiada mikro-przycisków S1 i S2. Do konfiguracji i uruchomienia należy stosować zewnętrzny przycisk podłączony do zacisków śrubowych, zgodnie z instrukcją modułu Fibaro FGR-223.
