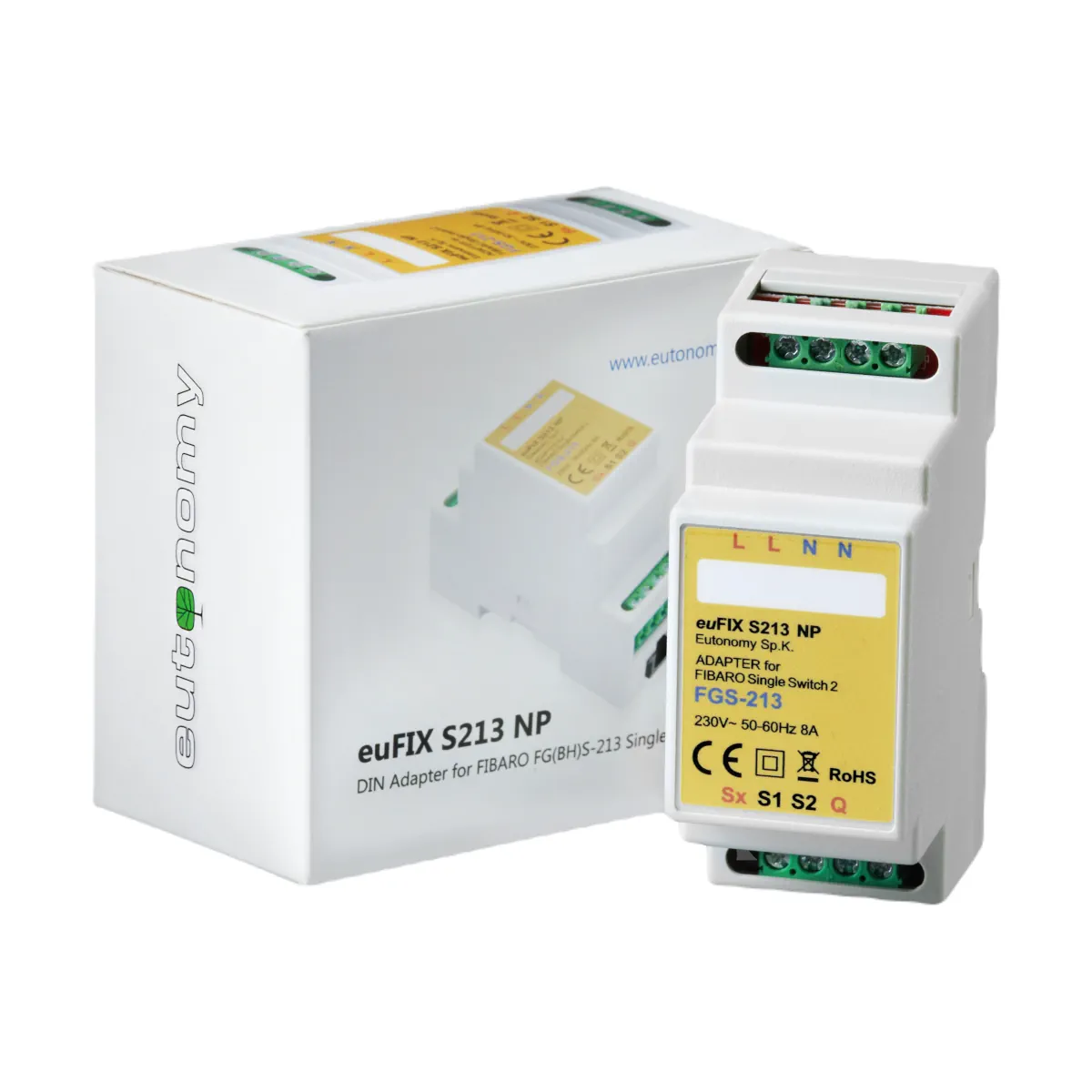

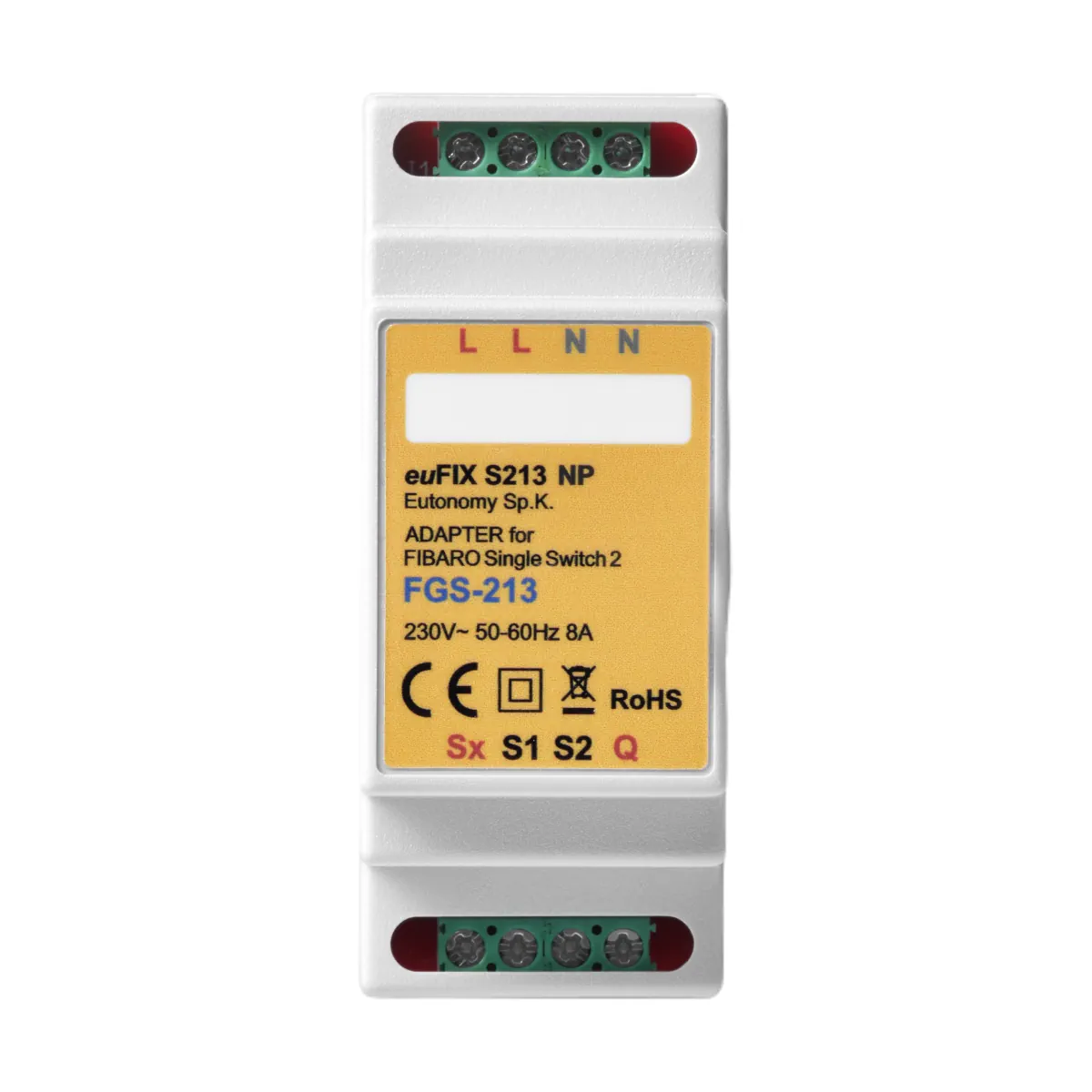

euFIX S213NP Adapter DIN dla FIBARO Single Switch 2, bez przycisków

euFIX S213NP Adapter DIN dla FIBARO Single Switch 2 umożliwia montaż modułu na szynie DIN (TH35/TS35) w rozdzielnicach elektrycznych. Wariant bez przycisków na obudowie. Dla każdego modułu FIBARO został zaprojektowany odpowiedni adapter umożliwiający bezproblemową instalację. Adaptery składają się z obudowy zgodnej z normą DIN oraz płyty nośnej z zaciskami, które umożliwiają bezpieczne podłączenie zasilania oraz sygnałów wejściowych i wyjściowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt jest zgodny z wymaganiami dyrektyw UE: LVD 2014/35/EC oraz RoHS 2011/65/EU.
• Po zakończeniu okresu użytkowania produktu nie wolno wyrzucać razem z odpadami komunalnymi. Produkt należy przekazać do odpowiedniego punktu zbiórki, zgodnie z lokalnymi przepisami dotyczącymi utylizacji sprzętu elektrycznego i elektronicznego.
• Przed montażem należy dokładnie zapoznać się z instrukcją obsługi. Nieprzestrzeganie zaleceń producenta może spowodować zagrożenie życia lub zdrowia.
• Urządzenie jest przeznaczone do pracy w instalacji elektrycznej 230V AC. Błędne połączenie lub niewłaściwe użytkowanie może spowodować pożar albo porażenie prądem elektrycznym.
• Montaż, podłączenie oraz wszelkie prace instalacyjne mogą wykonywać wyłącznie osoby posiadające wymagane przepisami kwalifikacje lub uprawnienia do pracy przy instalacjach elektroenergetycznych.
• Wszelkie zmiany konfiguracji połączeń należy wykonywać wyłącznie po uprzednim odłączeniu napięcia sieci zasilającej za pomocą odłącznika lub bezpiecznika instalacyjnego znajdującego się w obwodzie zasilającym.
• Urządzenie powinno być zabezpieczone wyłącznikiem nadmiarowo-prądowym o prądzie nominalnym nie większym niż 10A i odstępie zestyków co najmniej 3 mm.
• Przed przystąpieniem do prac instalacyjnych należy bezwzględnie odłączyć zasilanie w rozdzielnicy dedykowanym dla urządzenia wyłącznikiem nadprądowym B10.
• Nie wolno podłączać urządzenia, jeśli istnieje uzasadnione przypuszczenie, że jest uszkodzone i nie zapewnia bezpiecznej obsługi. Należy je zabezpieczyć przed niezamierzonym włączeniem.
• Produkt jest przeznaczony wyłącznie do pracy wewnątrz pomieszczeń. Stopień ochrony IP20.
• Urządzenie należy montować wyłącznie w rozdzielnicy energetycznej lub puszce rozdzielczej wyposażonej w szynę DIN TH35, zgodnie z przeznaczeniem i dokumentacją producenta.
• Należy stosować wyłącznie kompatybilny moduł Fibaro FGS-213 lub FGBHS-213 przeznaczony do tego adaptera. Użycie nieodpowiedniego modułu może prowadzić do nieprawidłowego działania lub zagrożenia bezpieczeństwa.
• Moduł Fibaro nie jest częścią zestawu i należy go nabyć osobno.
• Podczas montażu należy upewnić się, że moduł jest prawidłowo osadzony na listwie kołkowej, a wszystkie zaciski śrubowe są pewnie dokręcone.
• Nie wolno dopuścić, aby w jakimkolwiek punkcie obwodu przy równoczesnym włączeniu wszystkich odbiorników natężenie prądu przekroczyło 10A.
• Należy przestrzegać parametrów technicznych produktu, w szczególności: napięcie zasilania 230V AC ±10%, 50–60Hz, prąd obciążenia do 8A dla obciążenia rezystancyjnego, maksymalny przekrój przewodów przyłączeniowych 2,5 mm², maksymalna długość przewodów do wejść Sx, S1, S2: 10 m.
• Produkt należy użytkować wyłącznie w zakresie temperatur od 0°C do +35°C oraz przy wilgotności względnej do 90% bez kondensacji.
• W wariancie euFIX S213NP nie ma mikro-przycisków. Do konfiguracji i uruchomienia należy podłączyć zewnętrzny przycisk do zacisków śrubowych zgodnie z instrukcją modułu Fibaro.
• Przy podłączeniu i konfiguracji nadrzędne znaczenie ma instrukcja odpowiedniego modułu Fibaro. Należy bezwzględnie przestrzegać ostrzeżeń i wartości granicznych podanych przez producenta modułu.
• Do czyszczenia urządzenia nie należy używać mokrej ściereczki, strumienia wody ani agresywnych detergentów.
• Nie należy samodzielnie naprawiać ani modyfikować adaptera. Wszelkie naprawy powinny być wykonywane wyłącznie przez specjalistyczny zakład wskazany przez producenta.

Pliki do pobrania:
S213NP Instrukcja obsługi
