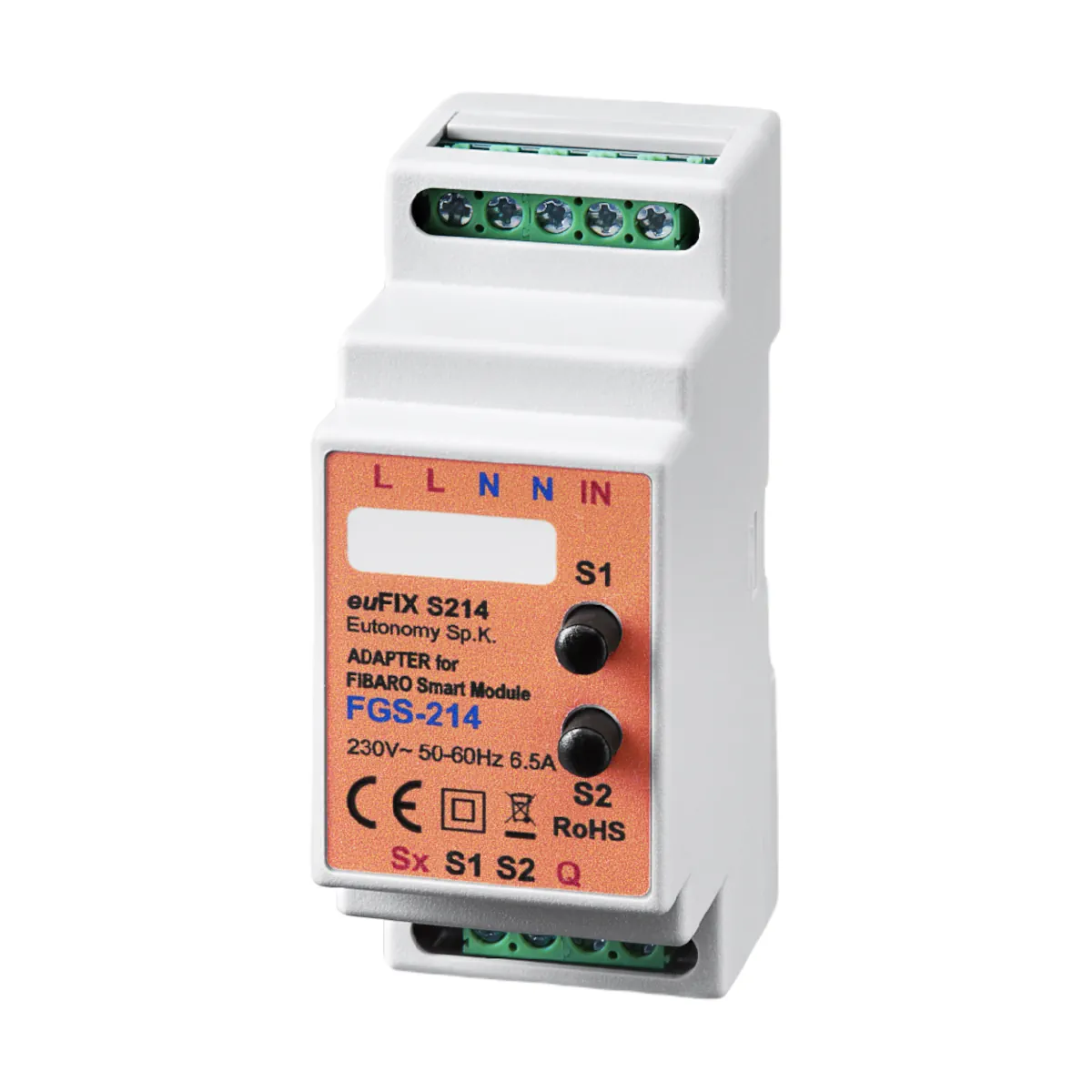

euFIX S214 Adapter DIN dla FIBARO Smart Module, z przyciskami

euFIX S214 Adapter DIN dla FIBARO Smart Module umożliwia montaż modułu na szynie DIN (TH35/TS35) w rozdzielnicach elektrycznych. Wariant z przyciskami S1 i S2 na ściance przedniej obudowy. Dla każdego modułu FIBARO został zaprojektowany odpowiedni adapter umożliwiający bezproblemową instalację. Adaptery składają się z obudowy zgodnej z normą DIN oraz płyty nośnej z zaciskami, które umożliwiają bezpieczne podłączenie zasilania oraz sygnałów wejściowych i wyjściowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE oraz deklarowaną zgodność z dyrektywami UE: LVD 2014/35/EC oraz RoHS 2011/65/EU.
• Po zakończeniu okresu użytkowania produktu nie należy wyrzucać go razem z odpadami komunalnymi. Produkt należy zutylizować w sposób zgodny z lokalnymi przepisami, z poszanowaniem środowiska i zasad odzysku surowców wtórnych.
• Przed przystąpieniem do montażu należy uważnie zapoznać się z instrukcją obsługi. Zlekceważenie zaleceń zawartych w dokumentacji może powodować zagrożenie życia lub zdrowia.
• Istnieje niebezpieczeństwo śmiertelnego porażenia prądem elektrycznym. Urządzenie jest przeznaczone do pracy w instalacji elektrycznej, a błędne połączenie lub użytkowanie może być przyczyną pożaru albo porażenia prądem.
• Wszelkie prace montażowe, podłączeniowe i konfiguracyjne może wykonywać wyłącznie osoba posiadająca wymagane przepisami kwalifikacje lub uprawnienia do pracy przy instalacjach elektroenergetycznych.
• Wszelkie zmiany konfiguracji połączeń należy wykonywać wyłącznie po uprzednim odłączeniu napięcia sieci zasilającej za pomocą odłącznika lub bezpiecznika instalacyjnego znajdującego się w obwodzie zasilającym.
• Urządzenie powinno być zabezpieczone wyłącznikiem nadmiarowo-prądowym o prądzie nominalnym nie większym niż 10 A i odstępie zestyków co najmniej 3 mm. Przed rozpoczęciem prac instalacyjnych należy bezwzględnie odłączyć zasilanie dedykowanym wyłącznikiem nadprądowym B10.
• Nie wolno podłączać urządzenia, jeżeli istnieje uzasadnione przypuszczenie, że jest uszkodzone i nie zapewnia bezpiecznej obsługi. Należy je zabezpieczyć przed niezamierzonym włączeniem.
• Produkt jest przeznaczony wyłącznie do pracy wewnątrz pomieszczeń. Stopień ochrony urządzenia: IP20.
• Urządzenie należy montować w rozdzielnicy energetycznej lub puszce rozdzielczej wyposażonej w szynę DIN TH35, zgodnie z przeznaczeniem oraz dokumentacją producenta.
• Należy stosować wyłącznie zgodny moduł FIBARO FGS-214. Moduł należy dobrać zgodnie z oznaczeniami na adapterze; zastosowanie nieodpowiedniego modułu może prowadzić do nieprawidłowego działania lub zagrożenia bezpieczeństwa.
• Podczas montażu modułu należy upewnić się, że wszystkie zaciski śrubowe są pewnie dokręcone. Niedostateczne dokręcenie połączeń może prowadzić do nieprawidłowej pracy lub zagrożeń eksploatacyjnych.
• Należy uważać, aby antena komunikacji Z-Wave nie została przytrzaśnięta podczas zamykania obudowy adaptera.
• Podłączenie urządzenia należy wykonywać zgodnie z instrukcją producenta modułu FIBARO FGS-214, zwracając szczególną uwagę na przestrogi oraz wartości graniczne parametrów modułu.
• Zduplikowane wejścia zasilające L i N mogą być wykorzystywane do kaskadowego łączenia zasilania modułów, jednak nie wolno przekraczać liczby 12 modułów połączonych kaskadowo w jeden łańcuch.
• Niedopuszczalne jest wykorzystywanie wewnętrznych mostków adaptera do kaskadowego łączenia urządzeń odbiorczych.
• Do czyszczenia urządzenia nie należy stosować mokrej ściereczki ani agresywnych detergentów.
• Nie należy przeprowadzać samodzielnych napraw ani modyfikacji urządzenia. Wszelkie naprawy powinny być wykonywane przez specjalistyczny zakład wskazany przez producenta, ponieważ nieprawidłowo wykonane naprawy mogą stwarzać poważne niebezpieczeństwo dla użytkowników.
• Parametry pracy produktu: napięcie zasilania 230 V AC +/-10%, 50–60 Hz; prąd obciążenia 6,5 A dla obciążenia rezystancyjnego; maksymalny przekrój przewodów przyłączeniowych 2,5 mm²; maksymalna długość przewodów dołączanych do wejść Sx, S1, S2: 10 m; temperatura pracy od 0°C do +35°C; wilgotność względna do 95%, bez kondensacji.

Pliki do pobrania:
S214 Instrukcja obsługi
