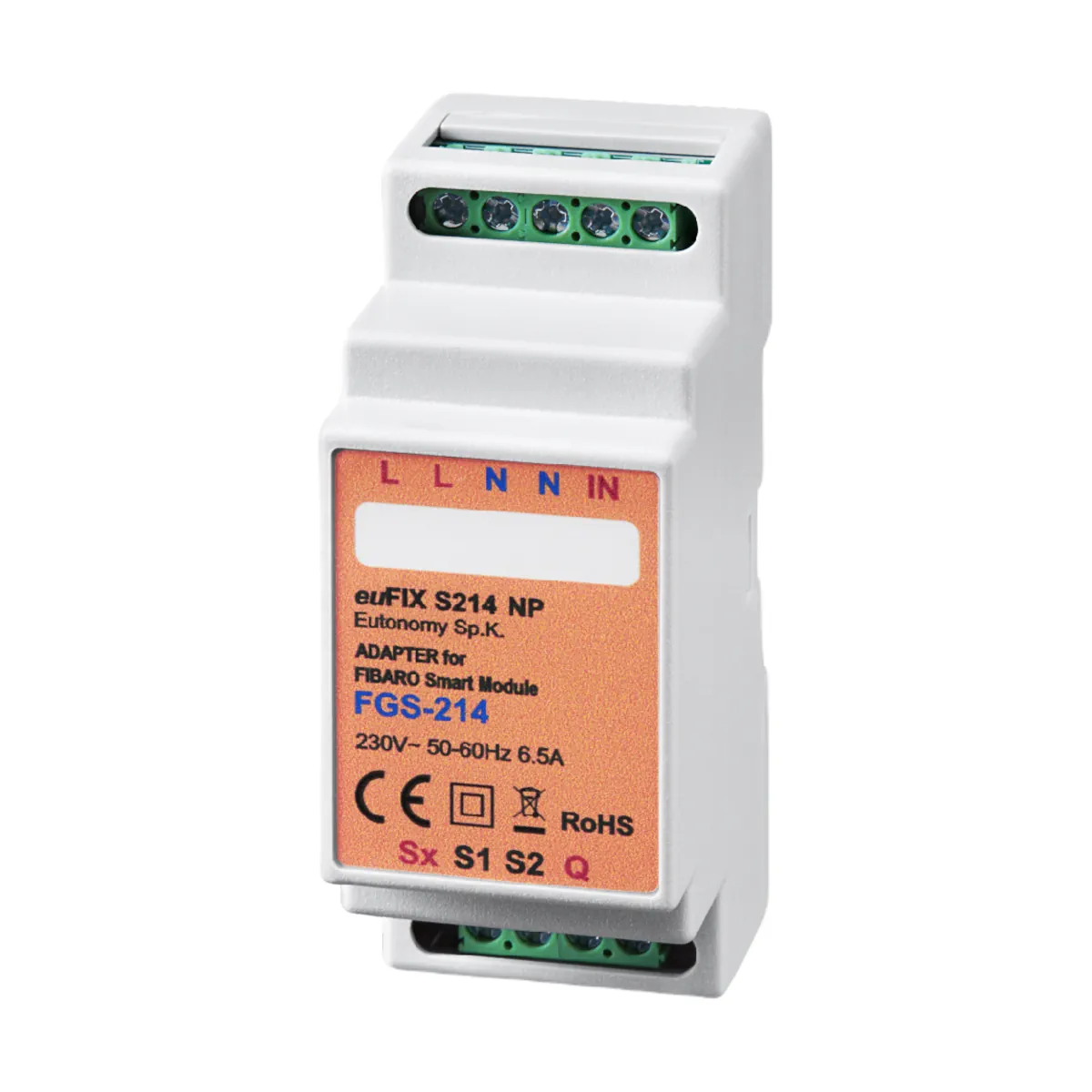

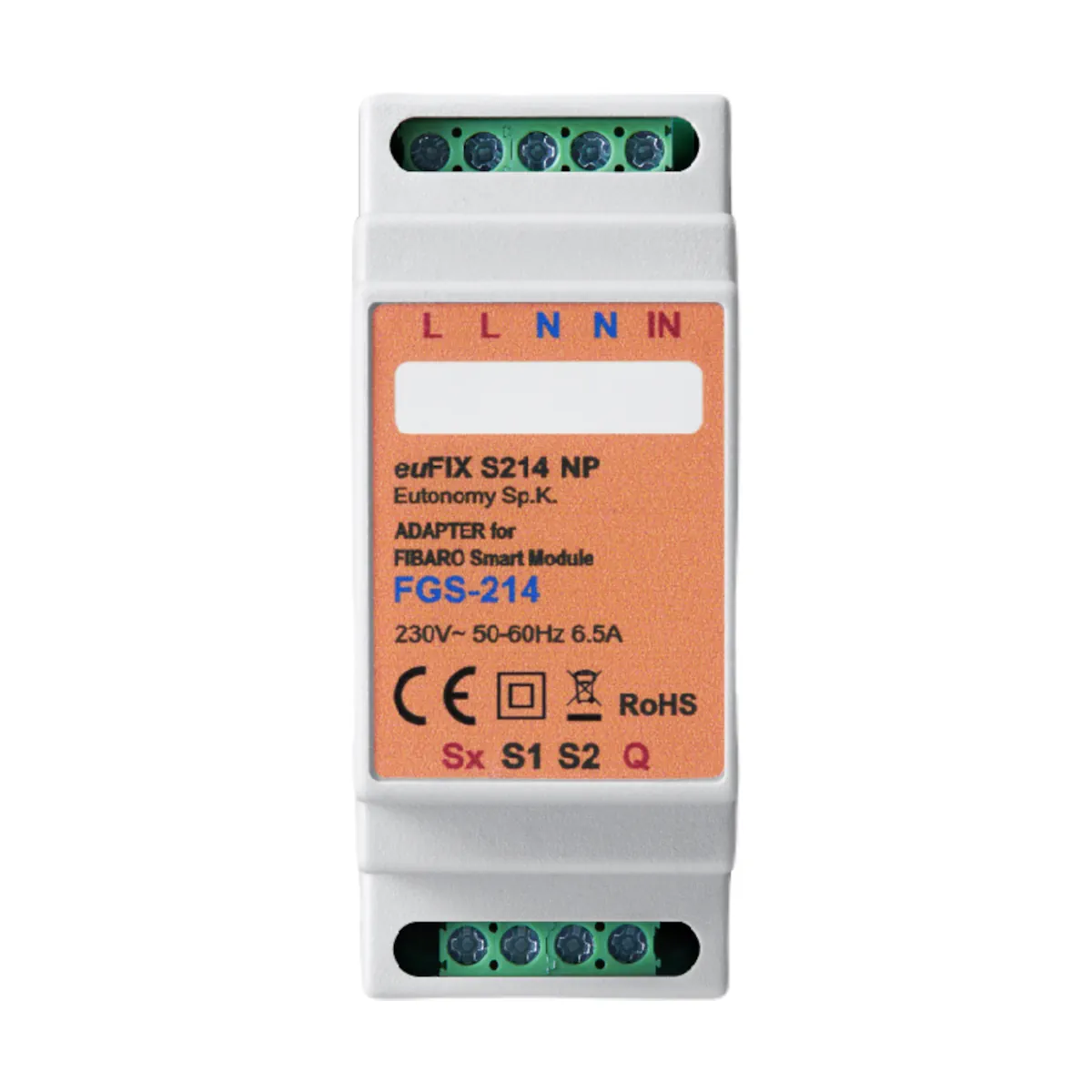

euFIX S214NP Adapter DIN dla FIBARO Smart Module, bez przycisków

euFIX S214NP Adapter DIN dla FIBARO Smart Module umożliwia montaż modułu na szynie DIN (TH35/TS35) w rozdzielnicach elektrycznych. Wariant bez przycisków na obudowie. Dla każdego modułu FIBARO został zaprojektowany odpowiedni adapter umożliwiający bezproblemową instalację. Adaptery składają się z obudowy zgodnej z normą DIN oraz płyty nośnej z zaciskami, które umożliwiają bezpieczne podłączenie zasilania oraz sygnałów wejściowych i wyjściowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE oraz deklarowaną zgodność z dyrektywami UE: LVD 2014/35/EC oraz RoHS 2011/65/EU.
• Po zakończeniu okresu użytkowania produktu nie należy usuwać go razem z odpadami komunalnymi. Produkt należy przekazać do odpowiedniego punktu zbiórki i utylizacji zgodnie z lokalnymi przepisami.
• Adapter euFIX S214NP jest przeznaczony do montażu w instalacjach elektrycznych 230 V AC, 50–60 Hz. Błędne podłączenie lub użytkowanie może spowodować pożar albo porażenie prądem elektrycznym.
• Montaż, podłączenie, zmiany konfiguracji połączeń oraz uruchomienie mogą wykonywać wyłącznie osoby posiadające wymagane przepisami kwalifikacje lub uprawnienia do pracy przy instalacjach elektroenergetycznych.
• Przed rozpoczęciem jakichkolwiek prac instalacyjnych lub zmian w okablowaniu należy bezwzględnie odłączyć napięcie zasilające odpowiednim odłącznikiem lub bezpiecznikiem instalacyjnym.
• Urządzenie powinno być zabezpieczone wyłącznikiem nadmiarowo-prądowym o prądzie nominalnym nie większym niż 10 A i odstępie zestyków co najmniej 3 mm.
• Produkt jest przeznaczony wyłącznie do pracy wewnątrz pomieszczeń. Stopień ochrony IP20.
• Urządzenie należy montować wyłącznie w rozdzielnicy lub puszce rozdzielczej wyposażonej w szynę DIN TH35, w prawidłowej orientacji umożliwiającej odczyt oznaczeń na obudowie.
• Nie wolno podłączać urządzenia, jeżeli istnieje uzasadnione przypuszczenie, że jest uszkodzone lub nie zapewnia bezpiecznej obsługi. Należy zabezpieczyć je przed niezamierzonym włączeniem.
• Należy stosować wyłącznie moduł FIBARO FGS-214, zgodny z adapterem euFIX S214NP. Zastosowanie nieodpowiedniego modułu może spowodować nieprawidłowe działanie lub zagrożenie bezpieczeństwa.
• Przy podłączeniu urządzenia nadrzędne znaczenie ma instrukcja producenta modułu FIBARO FGS-214. Należy przestrzegać wszystkich podanych tam ostrzeżeń, ograniczeń i parametrów granicznych.
• Maksymalny prąd obciążenia wynosi 6,5 A dla obciążenia rezystancyjnego. Nie należy przekraczać dopuszczalnych parametrów pracy urządzenia.
• Maksymalny przekrój przewodów przyłączeniowych wynosi 2,5 mm².
• Maksymalna długość przewodów dołączanych do wejść Sx, S1, S2 wynosi 10 m.
• Zduplikowane wejścia zasilające L i N mogą być wykorzystywane do kaskadowego łączenia zasilania modułów, jednak nie wolno przekraczać liczby 12 modułów połączonych w jeden łańcuch.
• Niedopuszczalne jest wykorzystywanie wewnętrznych mostków adaptera do kaskadowego łączenia urządzeń odbiorczych.
• Produkt należy użytkować wyłącznie w zakresie temperatur od 0°C do +35°C oraz przy wilgotności względnej do 95%, bez kondensacji.
• Wersja euFIX S214NP nie posiada mikroprzycisków na obudowie. Do konfiguracji i uruchomienia należy stosować zewnętrzny przycisk podłączony do odpowiednich zacisków śrubowych zgodnie z dokumentacją modułu FIBARO.
• Do czyszczenia urządzenia nie należy używać mokrej ściereczki ani agresywnych detergentów.
• Nie należy samodzielnie naprawiać ani modyfikować adaptera. Wszelkie naprawy powinny być wykonywane wyłącznie przez specjalistyczny zakład wskazany przez producenta.
