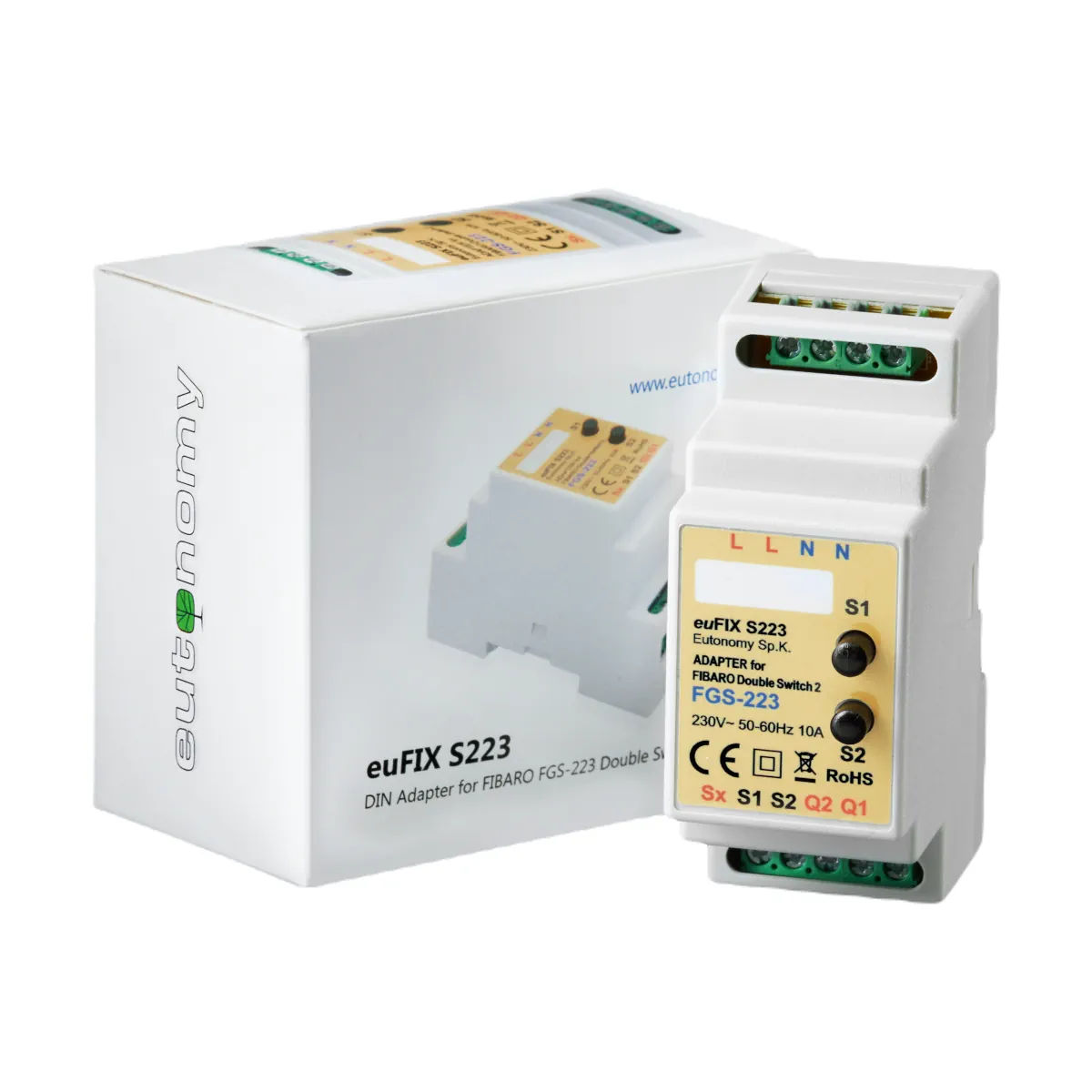

euFIX S223 Adapter DIN dla FIBARO Double Switch 2, z przyciskami

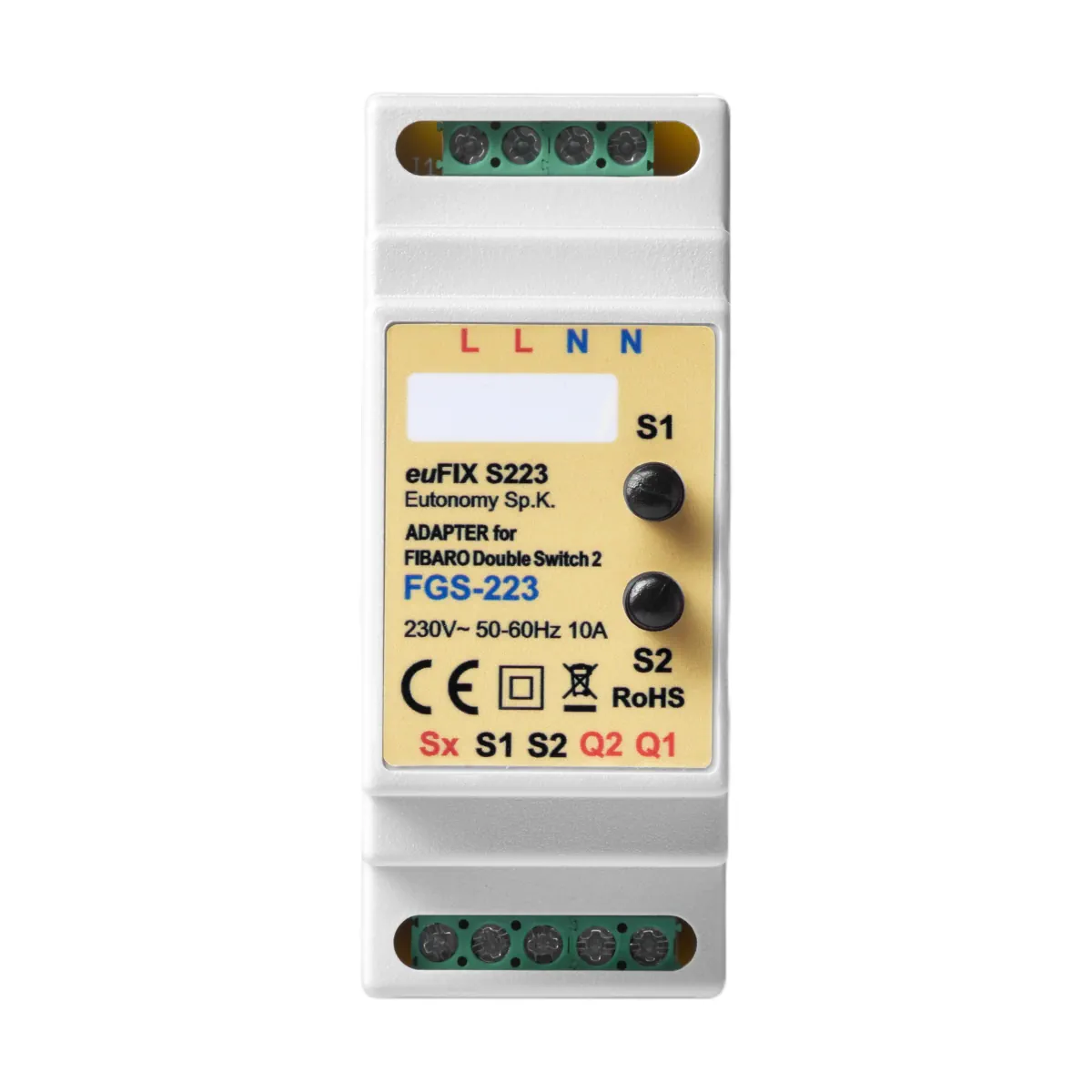

euFIX S223 Adapter DIN dla FIBARO Double Switch 2 umożliwia montaż modułu na szynie DIN (TH35/TS35) w rozdzielnicach elektrycznych. Wariant z przyciskami S1 i S2 na ściance przedniej obudowy. Dla każdego modułu FIBARO został zaprojektowany odpowiedni adapter umożliwiający bezproblemową instalację. Adaptery składają się z obudowy zgodnej z normą DIN oraz płyty nośnej z zaciskami, które umożliwiają bezpieczne podłączenie zasilania oraz sygnałów wejściowych i wyjściowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony wyłącznie do zastosowań wewnątrz pomieszczeń, stopień ochrony IP20.
• Posiada zgodność z dyrektywami UE: LVD 2014/35/EC oraz RoHS 2011/65/EU. Deklaracja zgodności producenta dostępna jest na stronie: www.eutonomy.com/ce.
• Nie wyrzucać z odpadami komunalnymi. Po zakończeniu eksploatacji produkt należy przekazać do odpowiedniego punktu zbiórki zużytego sprzętu, zgodnie z lokalnymi przepisami.
• Przed montażem należy dokładnie zapoznać się z instrukcją obsługi. Zignorowanie zaleceń producenta może spowodować zagrożenie życia lub zdrowia.
• Urządzenie pracuje w instalacji 230V AC +/-10%, 50–60Hz. Błędne połączenie lub niewłaściwe użytkowanie może spowodować porażenie prądem elektrycznym lub pożar.
• Montaż, podłączenie i wszelkie zmiany konfiguracji połączeń mogą wykonywać wyłącznie osoby posiadające wymagane przepisami kwalifikacje lub uprawnienia do pracy przy instalacjach elektroenergetycznych.
• Przed rozpoczęciem prac instalacyjnych należy bezwzględnie odłączyć napięcie zasilające za pomocą odłącznika lub bezpiecznika instalacyjnego znajdującego się w obwodzie zasilającym.
• Urządzenie powinno być zabezpieczone wyłącznikiem nadmiarowo-prądowym o prądzie nominalnym nie większym niż 10A i odstępie zestyków co najmniej 3 mm. Producent wskazuje zastosowanie dedykowanego wyłącznika nadprądowego B10.
• Nie podłączać urządzenia, jeżeli istnieje uzasadnione podejrzenie uszkodzenia lub braku bezpiecznej sprawności. Należy zabezpieczyć je przed przypadkowym włączeniem.
• Adapter przeznaczony jest do montażu na szynie DIN TH35 w rozdzielnicy energetycznej lub puszce rozdzielczej wyposażonej w taką szynę.
• Produkt jest przeznaczony wyłącznie do współpracy z modułem Fibaro FGS-223. Należy zwrócić szczególną uwagę na zgodność instalowanego modułu z wersją adaptera.
• Podczas podłączania i uruchamiania należy stosować się przede wszystkim do instrukcji modułu Fibaro FGS-223, w szczególności do podanych tam ograniczeń i ostrzeżeń.
• Maksymalne obciążenie wynosi 6,5A na kanał, przy czym łączne obciążenie urządzenia nie może przekraczać 10A.
• Dopuszczalny maksymalny przekrój przewodów przyłączeniowych wynosi 2,5 mm².
• Maksymalna długość przewodów dołączanych do wejść Sx, S1 i S2 wynosi 10 m.
• Nie wolno dopuścić, aby w jakimkolwiek punkcie obwodu prąd przy równoczesnym włączeniu wszystkich odbiorników przekroczył 10A.
• Podczas montażu modułu w adapterze należy upewnić się, że wszystkie zaciski śrubowe są pewnie dokręcone. Nieprawidłowe osadzenie modułu może prowadzić do niebezpiecznej pracy urządzenia.
• Antenę komunikacji Z-Wave należy ułożyć tak, aby nie została przytrzaśnięta podczas zamykania obudowy adaptera.
• Urządzenie należy użytkować w temperaturze od 0°C do +35°C oraz przy wilgotności względnej do 90%, bez kondensacji.
• Do czyszczenia używać wyłącznie suchej lub lekko wilgotnej ściereczki bez agresywnych detergentów. Nie stosować mokrej ściereczki ani strumienia wody.
• Nie wykonywać samodzielnych napraw ani modyfikacji urządzenia. Wszelkie naprawy powinny być realizowane przez specjalistyczny zakład wskazany przez producenta.
