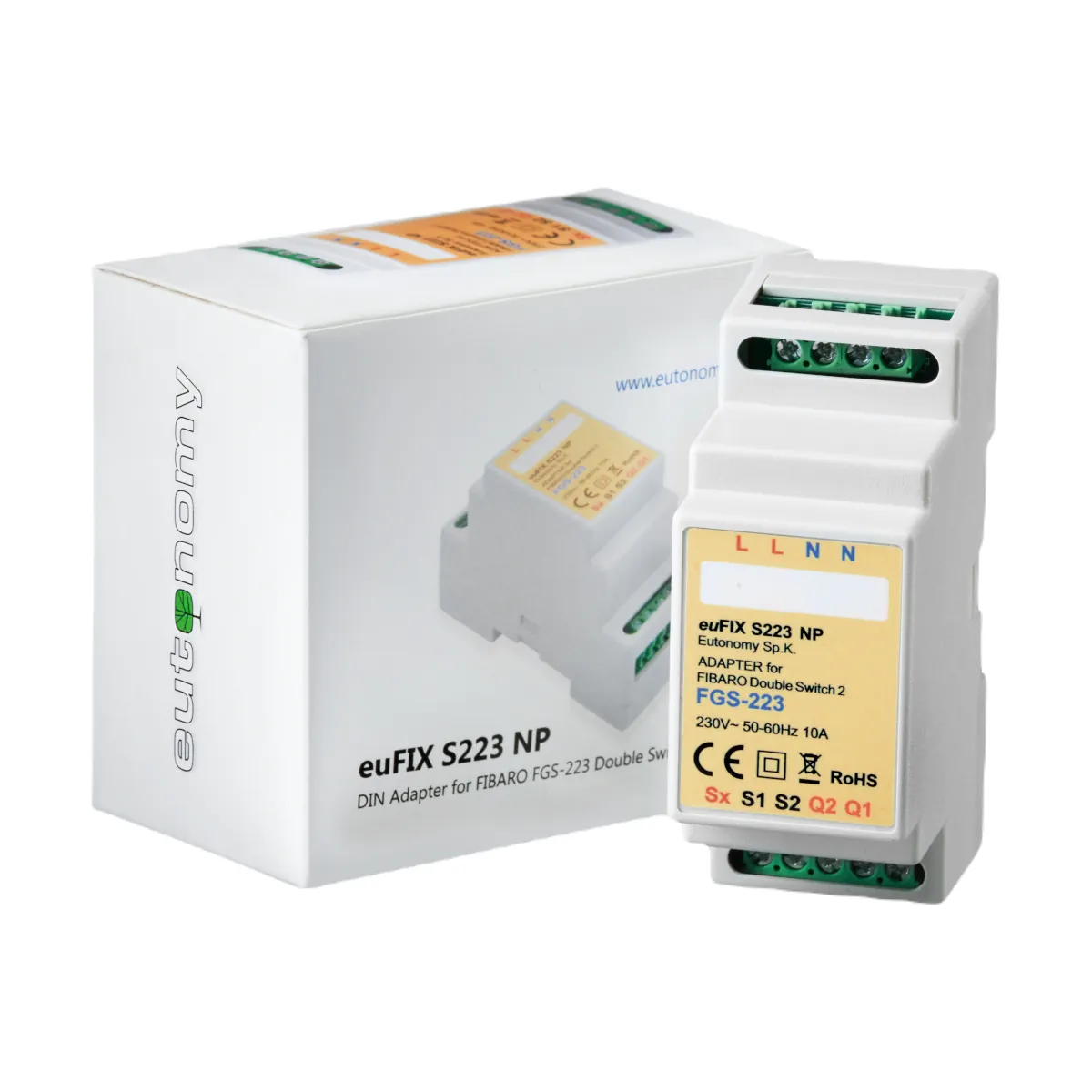

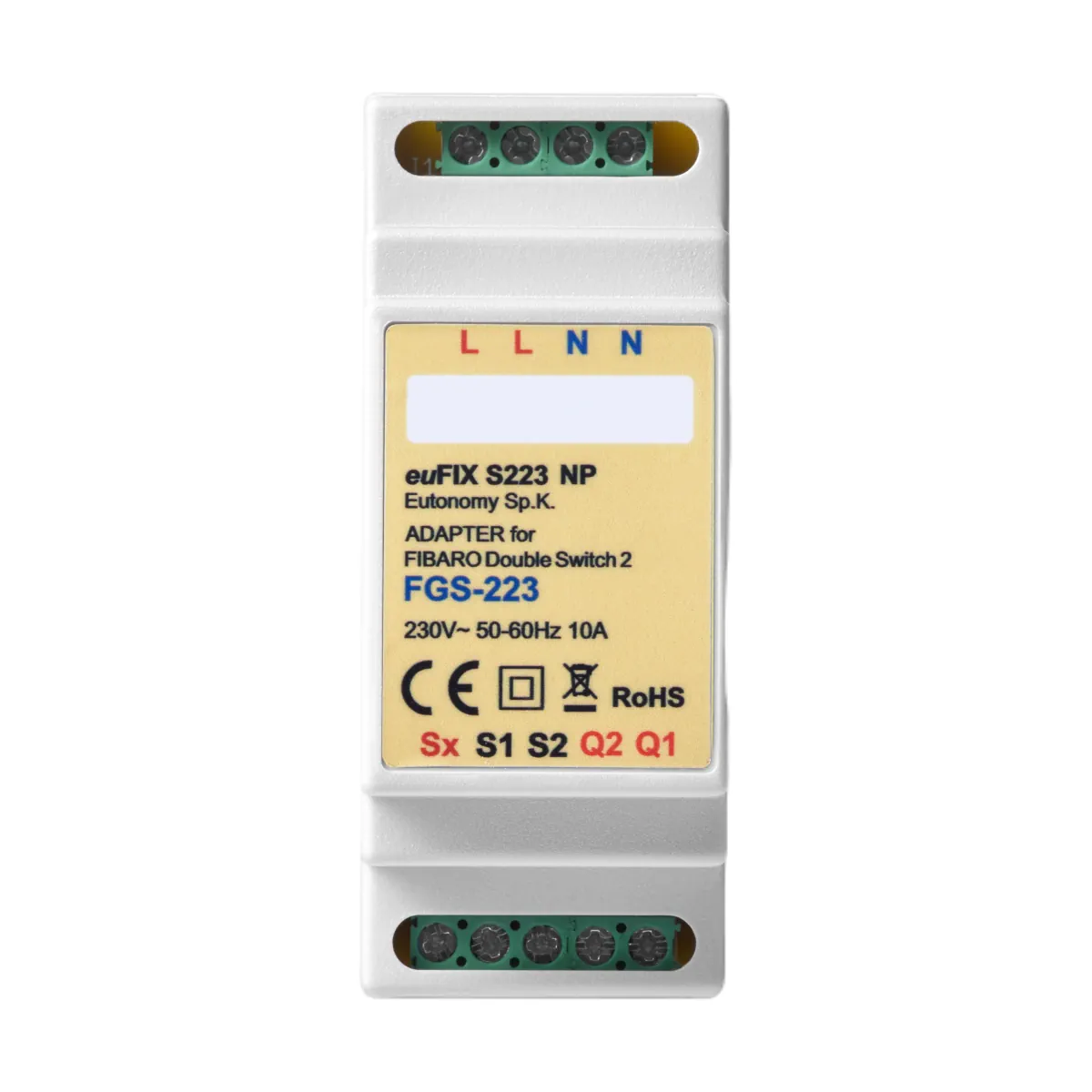

euFIX S223NP Adapter DIN dla FIBARO Double Switch 2, bez przycisków

euFIX S223NP Adapter DIN dla FIBARO Double Switch 2 umożliwia montaż modułu na szynie DIN (TH35/TS35) w rozdzielnicach elektrycznych. Wariant bez przycisków na obudowie. Dla każdego modułu FIBARO został zaprojektowany odpowiedni adapter umożliwiający bezproblemową instalację. Adaptery składają się z obudowy zgodnej z normą DIN oraz płyty nośnej z zaciskami, które umożliwiają bezpieczne podłączenie zasilania oraz sygnałów wejściowych i wyjściowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt jest zgodny z wymaganiami dyrektyw UE: LVD 2014/35/EC oraz RoHS 2011/65/EU. Deklaracja zgodności producenta została opublikowana na stronie www.eutonomy.com/ce.
• Po zakończeniu okresu użytkowania produktu nie należy usuwać razem z odpadami komunalnymi. Produkt należy zutylizować w sposób zgodny z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
• Przed przystąpieniem do montażu należy uważnie zapoznać się z instrukcją. Zlekceważenie zaleceń zawartych w instrukcji może powodować zagrożenie życia lub zdrowia.
• Istnieje niebezpieczeństwo śmiertelnego porażenia prądem elektrycznym. Urządzenie jest przeznaczone do pracy w instalacji elektrycznej, a błędne połączenie lub użytkowanie może być przyczyną pożaru albo porażenia prądem.
• Wszelkie prace montażowe, podłączeniowe i zmiany konfiguracji połączeń mogą wykonywać wyłącznie osoby posiadające wymagane przepisami kwalifikacje lub uprawnienia do pracy przy instalacjach elektroenergetycznych.
• Przed rozpoczęciem prac instalacyjnych należy bezwzględnie odłączyć napięcie sieci zasilającej za pomocą odłącznika lub bezpiecznika instalacyjnego. Producent wskazuje zabezpieczenie obwodu dedykowanym wyłącznikiem nadprądowym B10.
• Urządzenie powinno być zabezpieczone wyłącznikiem nadmiarowo-prądowym o prądzie nominalnym nie większym niż 10 A i odstępie zestyków przynajmniej 3 mm.
• Urządzenie jest przeznaczone wyłącznie do pracy wewnątrz pomieszczeń. Stopień ochrony: IP20.
• Adapter należy montować w rozdzielnicy energetycznej lub puszce rozdzielczej wyposażonej w szynę DIN TH35, w prawidłowej orientacji umożliwiającej odczyt oznaczeń na obudowie.
• Produkt jest przeznaczony wyłącznie do współpracy z modułem Fibaro FGS-223. Należy zwrócić szczególną uwagę na zgodność instalowanego modułu z wersją adaptera.
• Przy podłączeniu należy stosować się przede wszystkim do instrukcji producenta modułu Fibaro FGS-223, w szczególności do podanych tam ostrzeżeń i wartości granicznych parametrów pracy.
• Nie wolno dopuścić, aby w jakimkolwiek punkcie obwodu, przy równoczesnym włączeniu wszystkich odbiorników, natężenie prądu przekroczyło 10 A.
• Napięcie zasilania produktu: 230 V AC ±10%, 50–60 Hz. Prąd obciążenia: 6,5 A na kanał, przy czym sumaryczne obciążenie nie może przekraczać 10 A.
• Należy stosować przewody przyłączeniowe o przekroju maksymalnie 2,5 mm². Maksymalna długość przewodów dołączanych do wejść Sx, S1, S2 wynosi 10 m.
• Urządzenie należy użytkować wyłącznie w warunkach zgodnych z dokumentacją: temperatura pracy od 0°C do +35°C, wilgotność względna ≤90%, bez kondensacji.
• Jeżeli istnieje uzasadnione przypuszczenie, że urządzenie jest uszkodzone i nie zapewnia bezpiecznej obsługi, nie wolno go podłączać do instalacji; należy je zabezpieczyć przed niezamierzonym włączeniem.
• Wersja euFIX S223NP nie posiada mikro-przycisków. Do diagnostyki i zgłoszenia modułu do systemu Z-Wave należy podłączyć zewnętrzny przycisk do odpowiednich zacisków śrubowych zgodnie z instrukcją modułu Fibaro.
• Do czyszczenia nie stosować mokrej ściereczki ani strumienia wody. Adapter można przecierać ściereczką bez użycia agresywnych detergentów.
• Nie należy wykonywać żadnych napraw ani modyfikacji we własnym zakresie. Wszelkie naprawy powinny być wykonywane przez specjalistyczny zakład wskazany przez producenta.

Pliki do pobrania:
S223NP Instrukcja obsługi
