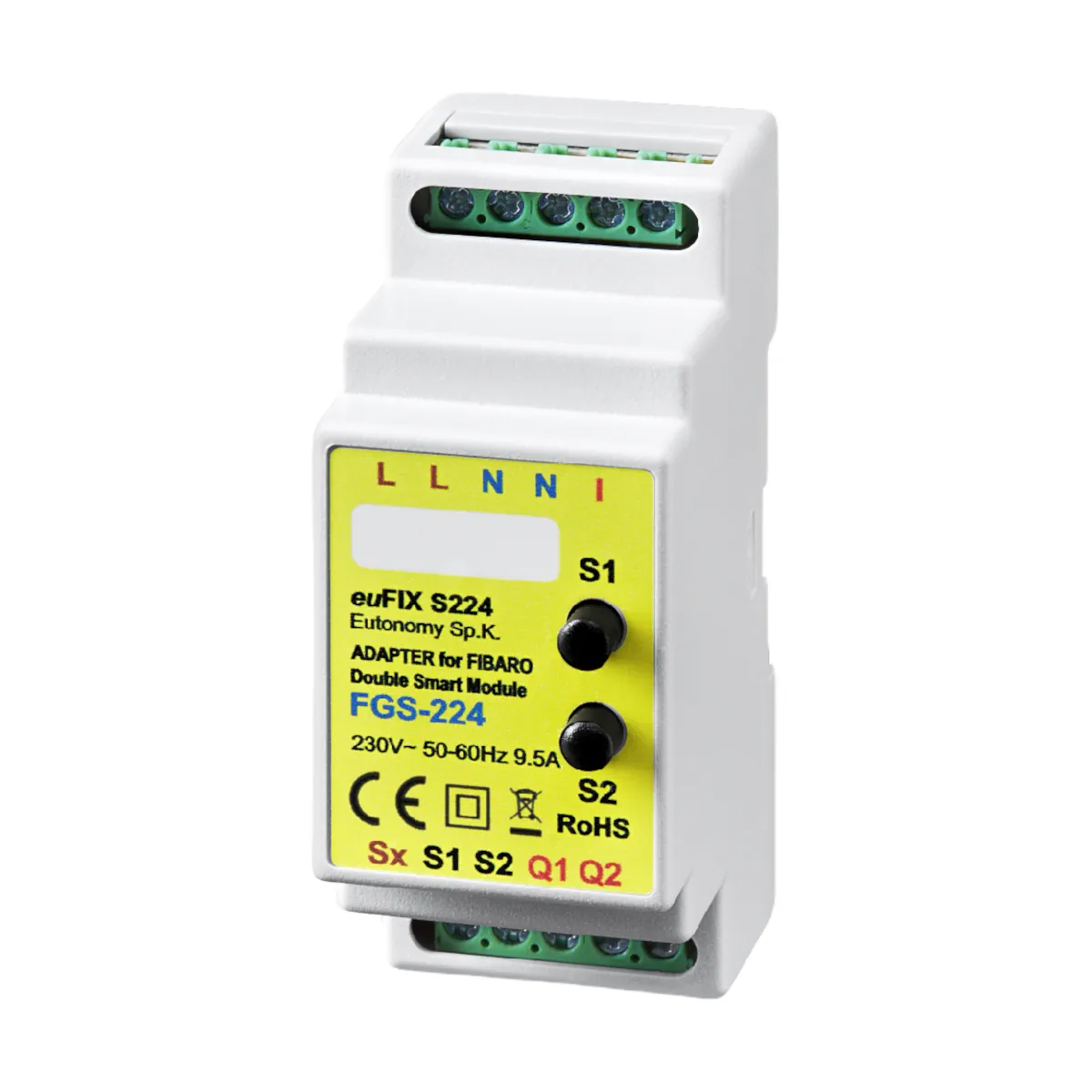

euFIX S224 Adapter DIN dla FIBARO Double Smart Module, z przyciskami

euFIX S224 Adapter DIN dla FIBARO Double Smart Module umożliwia montaż modułu na szynie DIN (TH35/TS35) w rozdzielnicach elektrycznych. Wariant z przyciskami S1 i S2 na ściance przedniej obudowy. Dla każdego modułu FIBARO został zaprojektowany odpowiedni adapter umożliwiający bezproblemową instalację. Adaptery składają się z obudowy zgodnej z normą DIN oraz płyty nośnej z zaciskami, które umożliwiają bezpieczne podłączenie zasilania oraz sygnałów wejściowych i wyjściowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt jest zgodny z wymaganiami dyrektyw UE: LVD 2014/35/EC oraz RoHS 2011/65/EU. Deklaracja zgodności producenta została opublikowana na stronie www.eutonomy.com/ce.
• Zużytego produktu nie wolno usuwać razem z odpadami komunalnymi. Należy przekazać go do odpowiedniego punktu zbiórki, zgodnie z lokalnymi przepisami dotyczącymi utylizacji sprzętu elektrycznego i elektronicznego.
• Przed montażem należy uważnie zapoznać się z instrukcją obsługi. Zlekceważenie zaleceń producenta może powodować zagrożenie życia lub zdrowia.
• Urządzenie jest przeznaczone do pracy w instalacji elektrycznej 230 V AC ±10%, 50–60 Hz. Błędne połączenie lub użytkowanie może być przyczyną pożaru albo porażenia prądem elektrycznym.
• Montaż, podłączenie i wszelkie prace instalacyjne mogą wykonywać wyłącznie osoby posiadające wymagane przepisami kwalifikacje lub uprawnienia do pracy przy instalacjach elektroenergetycznych.
• Przed rozpoczęciem jakichkolwiek prac związanych ze zmianą konfiguracji połączeń lub podłączeniem urządzenia należy bezwzględnie odłączyć napięcie zasilające za pomocą odłącznika lub bezpiecznika instalacyjnego w obwodzie zasilającym.
• Urządzenie powinno być zabezpieczone wyłącznikiem nadmiarowo-prądowym o prądzie nominalnym nie większym niż 10 A i odstępie zestyków co najmniej 3 mm. Producent wskazuje stosowanie dedykowanego wyłącznika nadprądowego B10.
• Nie wolno podłączać urządzenia, jeśli istnieje uzasadnione przypuszczenie, że jest uszkodzone i nie zapewnia bezpiecznej obsługi. Należy je zabezpieczyć przed niezamierzonym włączeniem.
• Produkt jest przeznaczony wyłącznie do pracy wewnątrz pomieszczeń, w rozdzielnicy lub puszce rozdzielczej wyposażonej w szynę DIN TH35. Stopień ochrony: IP20.
• Urządzenie należy montować w prawidłowej orientacji, umożliwiającej poprawny odczyt opisów na obudowie.
• Adapter jest przeznaczony wyłącznie do modułu FIBARO FGS-224. Należy zwrócić szczególną uwagę na zgodność instalowanego modułu z wersją adaptera.
• Podczas podłączania należy stosować się przede wszystkim do instrukcji producenta modułu FIBARO FGS-224, w szczególności do opublikowanych tam ostrzeżeń i wartości granicznych parametrów.
• Prąd obciążenia wynosi maksymalnie 6 A na kanał, a łączne obciążenie nie może przekraczać 9,5 A.
• Należy stosować przewody przyłączeniowe o przekroju maksymalnie 2,5 mm². Maksymalna długość przewodów dołączanych do wejść Sx, S1 i S2 wynosi 10 m.
• Zduplikowane wejścia zasilające L i N mogą być wykorzystywane do kaskadowego łączenia zasilania modułów, jednak nie wolno przekraczać 12 modułów połączonych w jeden łańcuch. Niedopuszczalne jest wykorzystywanie wewnętrznych mostków do kaskadowego łączenia urządzeń odbiorczych.
• Podczas montażu modułu należy upewnić się, że wszystkie zaciski śrubowe są pewnie dokręcone. Antenę Z-Wave należy ułożyć tak, aby nie została przytrzaśnięta podczas zamykania obudowy.
• Urządzenie należy użytkować wyłącznie w temperaturze od 0°C do +35°C i przy wilgotności względnej do 95%, bez kondensacji.
• Do czyszczenia nie należy stosować mokrej ściereczki ani agresywnych detergentów.
• Nie wolno wykonywać jakichkolwiek napraw ani modyfikacji we własnym zakresie. Wszelkie naprawy powinny być wykonywane przez specjalistyczny zakład wskazany przez producenta.

Pliki do pobrania:
S224 Instrukcja obsługi
