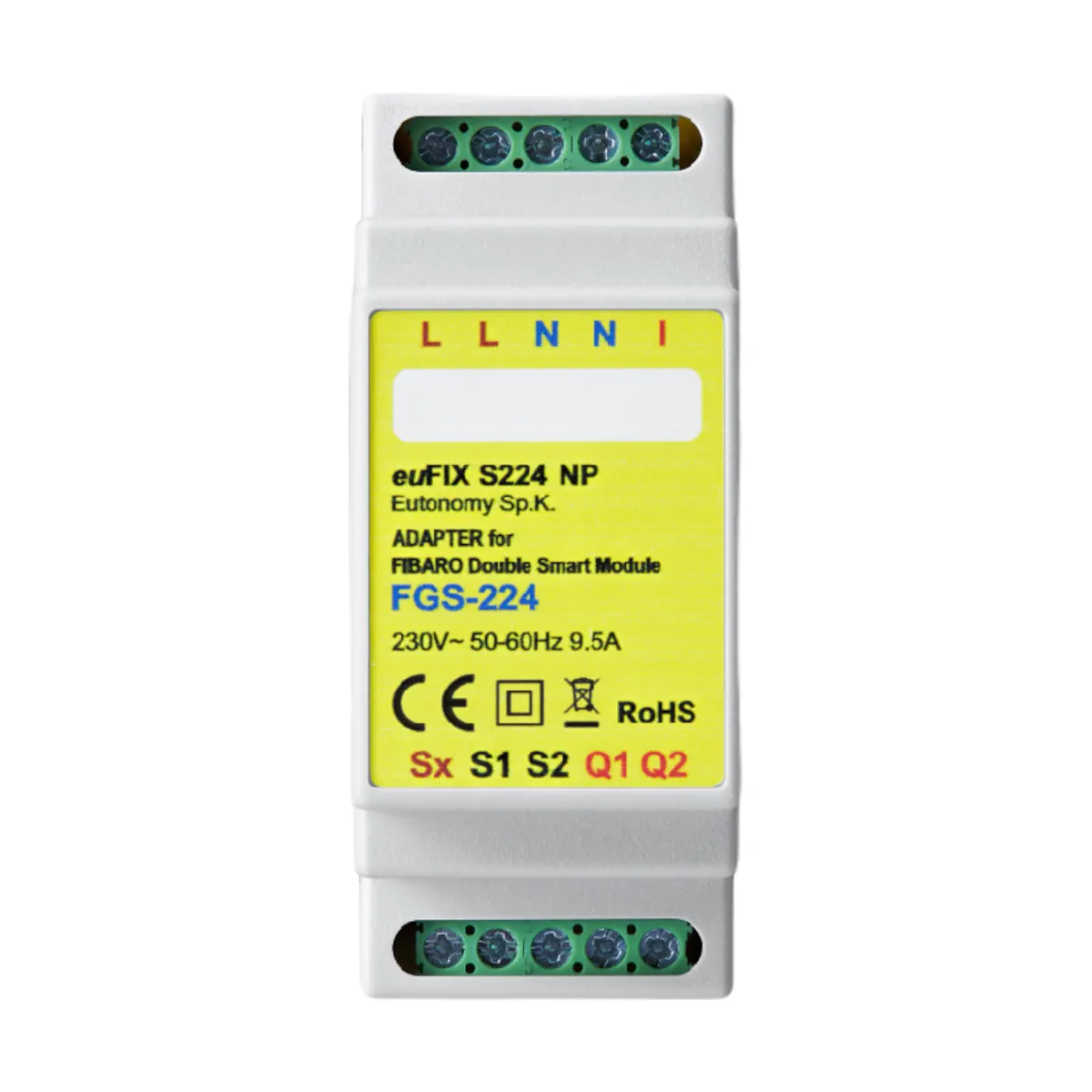

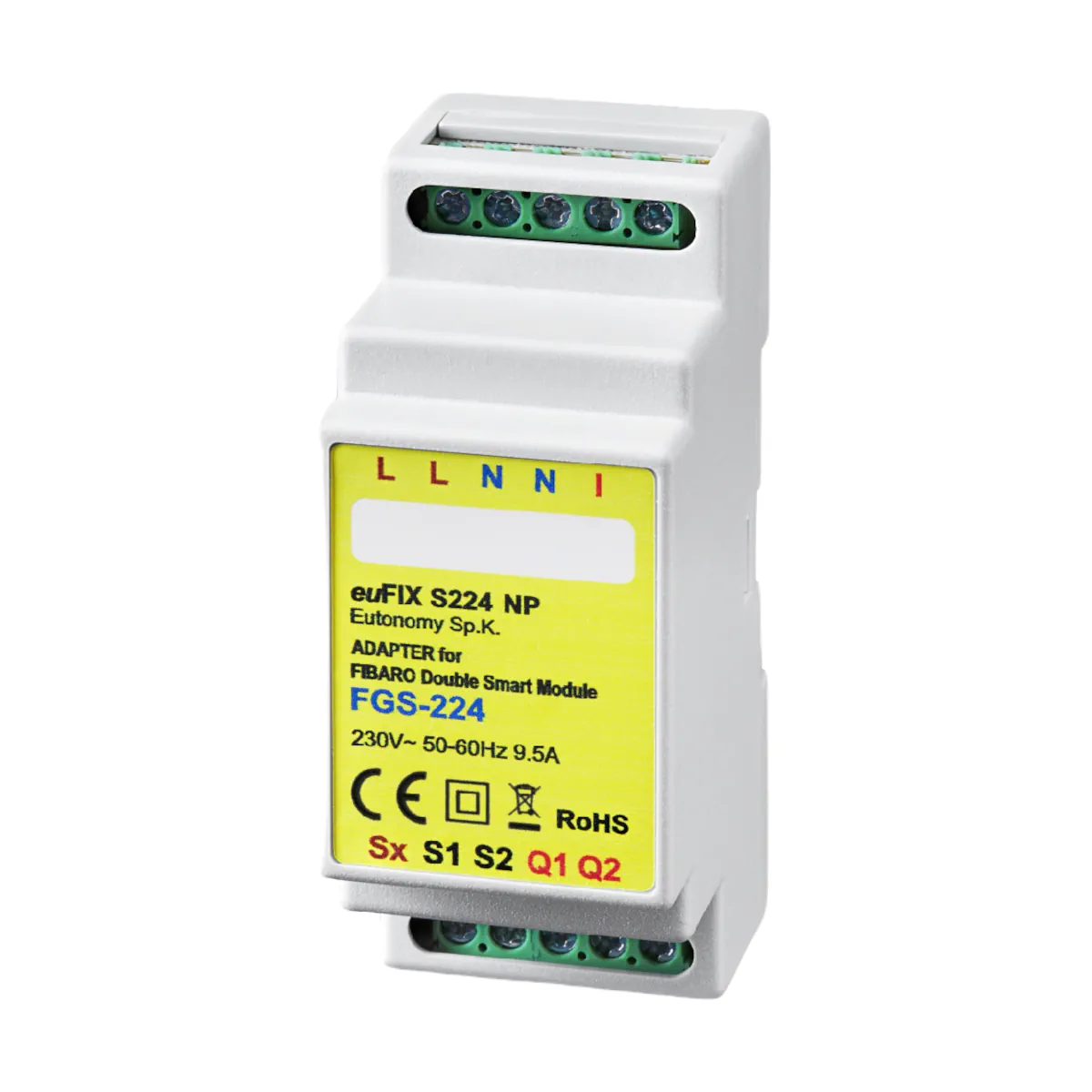

euFIX S224NP Adapter DIN dla FIBARO Double Smart Module, bez przycisków

euFIX S224NP Adapter DIN dla FIBARO Double Smart Module umożliwia montaż modułu na szynie DIN (TH35/TS35) w rozdzielnicach elektrycznych. Wariant bez przycisków na obudowie. Dla każdego modułu FIBARO został zaprojektowany odpowiedni adapter umożliwiający bezproblemową instalację. Adaptery składają się z obudowy zgodnej z normą DIN oraz płyty nośnej z zaciskami, które umożliwiają bezpieczne podłączenie zasilania oraz sygnałów wejściowych i wyjściowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt jest zgodny z dyrektywami UE: LVD 2014/35/EC oraz RoHS 2011/65/EU. Deklaracja zgodności producenta dostępna jest pod adresem www.eutonomy.com/ce.
• Po zakończeniu okresu użytkowania produktu nie należy usuwać razem z odpadami komunalnymi. Produkt należy przekazać do odpowiedniego punktu zbiórki, zgodnie z lokalnymi przepisami dotyczącymi utylizacji sprzętu elektrycznego i elektronicznego.
• Produkt przeznaczony jest wyłącznie do pracy wewnątrz pomieszczeń. Stopień ochrony: IP20.
• Montaż, podłączenie i wszelkie prace instalacyjne może wykonywać wyłącznie osoba posiadająca wymagane przepisami kwalifikacje lub uprawnienia do pracy przy instalacjach elektroenergetycznych.
• Przed przystąpieniem do montażu i podłączenia należy dokładnie zapoznać się z instrukcją obsługi. Zlekceważenie zaleceń producenta może powodować zagrożenie życia lub zdrowia.
• Urządzenie pracuje w instalacji 230V AC ±10%, 50–60Hz. Błędne połączenie lub niewłaściwe użytkowanie może być przyczyną pożaru albo porażenia prądem elektrycznym.
• Przed zmianą konfiguracji połączeń, montażem, demontażem lub innymi pracami serwisowymi należy bezwzględnie odłączyć napięcie sieci zasilającej za pomocą odłącznika lub bezpiecznika instalacyjnego znajdującego się w obwodzie zasilającym.
• Urządzenie powinno być zabezpieczone wyłącznikiem nadmiarowo-prądowym o prądzie nominalnym nie większym niż 10A i odstępie zestyków co najmniej 3 mm.
• Jeżeli istnieje uzasadnione przypuszczenie, że urządzenie jest uszkodzone i nie zapewnia bezpiecznej obsługi, nie wolno podłączać go do instalacji; należy je zabezpieczyć przed niezamierzonym włączeniem.
• Produkt należy montować wyłącznie w rozdzielnicy elektrycznej lub puszce rozdzielczej wyposażonej w szynę DIN TH35, zgodnie z dokumentacją producenta.
• Należy stosować wyłącznie moduł FIBARO FGS-224 przeznaczony do tego adaptera. Moduł FIBARO nie wchodzi w skład zestawu i musi być dobrany zgodnie z oznaczeniem adaptera.
• Podczas montażu modułu w adapterze należy upewnić się, że wszystkie zaciski śrubowe są pewnie dokręcone. Nieprawidłowe osadzenie lub niedokręcenie połączeń może prowadzić do nieprawidłowej pracy lub zagrożenia bezpieczeństwa.
• Przy podłączaniu przewodów nadrzędne znaczenie ma instrukcja producenta modułu FIBARO FGS-224. Należy bezwzględnie przestrzegać podanych w niej ostrzeżeń oraz wartości granicznych parametrów modułu.
• Nie należy przekraczać prądu obciążenia 6A na kanał oraz łącznego obciążenia 9,5A.
• Do zacisków należy stosować przewody o przekroju maksymalnie 2,5 mm². Maksymalna długość przewodów dołączanych do wejść Sx, S1, S2 wynosi 10 m.
• Wewnętrzne mostki zasilające L i N mogą być wykorzystywane do kaskadowego łączenia zasilania modułów, jednak nie wolno przekraczać liczby 12 modułów połączonych w jeden łańcuch.
• Niedopuszczalne jest wykorzystywanie wewnętrznych mostków adaptera do kaskadowego łączenia urządzeń odbiorczych.
• Urządzenie należy użytkować wyłącznie w warunkach środowiskowych określonych przez producenta: temperatura pracy od 0°C do +35°C, wilgotność względna do 95%, bez kondensacji.
• Adapter należy czyścić suchą ściereczką, bez użycia agresywnych detergentów. Do czyszczenia nie stosować mokrej ściereczki.
• Nie wolno przeprowadzać samodzielnych napraw ani modyfikacji urządzenia. Wszelkie naprawy powinny być wykonywane wyłącznie przez specjalistyczny zakład wskazany przez producenta.
• Wersja euFIX S224NP nie posiada mikro-przycisków na obudowie. Do konfiguracji i uruchomienia należy stosować zewnętrzny przycisk podłączony do odpowiednich zacisków śrubowych, zgodnie z instrukcją modułu FIBARO.

Pliki do pobrania:
S224NP Instrukcja obsługi
