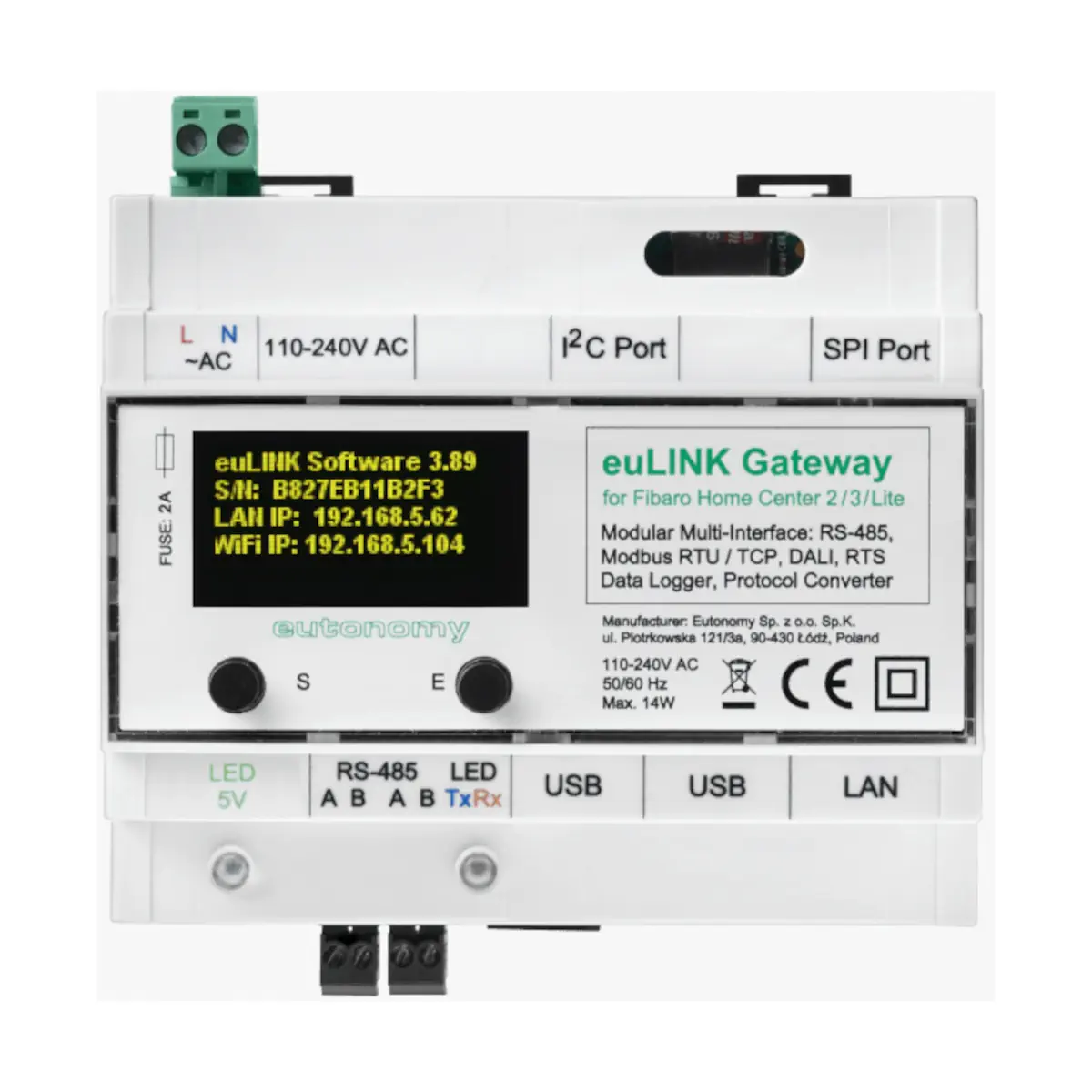

euLINK Gateway sprzętowy interfejs komunikacyjny pomiędzy systemem budynku inteligentnego a urządzeniami infrastruktury

euLINK Gateway to modułowa, wieloportowa bramka (sprzętowy interfejs komunikacyjny) przeznaczona do integracji systemu inteligentnego budynku z urządzeniami infrastruktury, takimi jak m.in. klimatyzacja, ogrzewanie, wentylacja, oświetlenie DALI, rolety Somfy RTS czy sprzęt Audio/Video. Urządzenie może pracować jako rejestrator danych (uniwersalny czytnik danych z czujników/liczników/mierników) oraz jako konwerter protokołów, w tym TCP/IP ↔ RS-232/RS-485. Wspiera komunikację RS-485, MODBUS RTU/TCP oraz DALI.

Najważniejsze cechy

• Producent: Eutonomy
• Model: euLINK Gateway
• Typ urządzenia: bramka komunikacyjna / rejestrator danych / konwerter protokołów
• Integracja z centralami: współpraca z FIBARO HC2, HC Lite, HC3, HC3 Lite i Yubii poprzez FIBARO REST API
• Obsługiwane interfejsy i protokoły: RS-485, MODBUS RTU, MODBUS TCP, DALI
• Konfiguracja i zarządzanie: przez przeglądarkę internetową
• Konwerter: wbudowany TCP/IP ↔ RS-232/RS-485
• Zegar NTP: synchronizacja czasu i możliwość wydawania zdefiniowanych poleceń podległym urządzeniom
• Montaż: szyna DIN TH35 (obudowa 6 TE)

Zastosowanie

euLINK Gateway pełni rolę wspólnego interfejsu komunikacyjnego pomiędzy systemem automatyki budynku a urządzeniami infrastruktury. Może być wykorzystywany jako:

• bramka integracyjna dla instalacji i urządzeń w budynku,
• czytnik i rejestrator danych z czujników, liczników i mierników różnych wielkości fizycznych,
• konwerter protokołów (m.in. TCP/IP ↔ RS-232/RS-485).

Komunikacja i możliwości integracji

RS-485 / RS-232

• RS-485: obsługa transmisji szeregowej RS-485 (do maks. 5 niezależnych magistral).
• RS-232: obsługa transmisji szeregowej RS-232 (maks. 4 niezależne porty).
• Wbudowany port RS-485: z terminatorem 120Ω załączanym programowo oraz separacją galwaniczną do 1 kV.

MODBUS

• MODBUS RTU: do maks. 5 segmentów magistrali MODBUS, do 32 urządzeń na każdym segmencie (łącznie do 160 urządzeń MODBUS RTU).
• MODBUS TCP: komunikacja do maks. 32 urządzeń.

DALI

• Porty DALI: obsługa do 4 portów euLINK DALI.
• Pojemność: każdy port euLINK DALI jest zdolny do obsługi 64 opraw DALI.
• Kompatybilność: IEC62386 type II master.

Funkcje i obsługa

• Zarządzanie przez WWW: konfiguracja euLINK i zarządzanie systemem odbywa się poprzez przeglądarkę internetową.
• Bez programowania: po dobraniu i skonfigurowaniu odpowiedniego sterownika w euLINK do centralki przesyłana jest sekwencja poleceń FIBARO API, która automatycznie tworzy urządzenia wirtualne gotowe do komunikacji.
• Wyświetlacz i przyciski: wewnętrzny wyświetlacz OLED 1.54” oraz 2 przyciski do podstawowej konfiguracji i diagnostyki.

Dane techniczne

• Zasilanie: 100–240 V AC, 50–60 Hz
• Pobór mocy: maksymalnie 14 W
• Zabezpieczenia: wymienny bezpiecznik zwłoczny 2 A / 250 V, bezpiecznik polimerowy PTC 2 A / 5 V
• Stopień ochrony: IP20
• Temperatura pracy: 0°C do +40°C
• Wilgotność względna: ≤90%, bez kondensacji
• Wymiary obudowy: 107 x 90 x 58 mm (DIN TH35, 6 modułów TE)
• Platforma sprzętowa: Raspberry Pi 4 model B, Broadcomm BCM2711 1.5 GHz, RAM 2 GB
• System operacyjny: Linux Ubuntu
• Pamięć Flash: karta microSD 16 GB
• LAN: Ethernet 10/100/1000 Mbit/s
• Łączność bezprzewodowa: WiFi 802.11b/g/n/ac oraz Bluetooth 5.0
• USB: 2 x USB 2.0 + 2 x USB 3.0
• Porty dla modułów rozszerzeń: zewnętrzne porty magistral SPI oraz I2C, port 1-Wire

Montaż

• Sposób montażu: na szynie DIN TH35
• Szerokość w rozdzielnicy: 6 TE
• Warunki środowiskowe pracy: 0°C…+40°C, wilgotność ≤90% bez kondensacji

Zawartość opakowania

• Bramka euLINK
• Wtyki AC i RS-485
• Instrukcja obsługi

Podsumowanie

euLINK Gateway to bramka integracyjna do systemów smart home i automatyki budynkowej, łącząca komunikację RS-485, MODBUS RTU/TCP i DALI z wygodną konfiguracją przez przeglądarkę oraz współpracą z centralami FIBARO przez REST API. Dzięki funkcji rejestratora danych i wbudowanemu konwerterowi TCP/IP ↔ RS-232/RS-485 umożliwia praktyczną integrację i nadzór nad urządzeniami infrastruktury w budynku.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z normami UE).
• Nie wyrzucać z odpadami komunalnymi. Utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
• Urządzenie jest zasilane napięciem sieciowym 100–240 V AC, 50–60 Hz. Przed montażem, podłączeniem lub wymianą bezpiecznika należy odłączyć zasilanie.
• Montaż urządzenia przeznaczony jest do instalacji na szynie DIN TH35. Instalację i podłączenie należy wykonywać zgodnie z instrukcją obsługi.
• Produkt jest przeznaczony do pracy wewnątrz pomieszczeń. Stopień ochrony IP20 — urządzenie nie jest przystosowane do kontaktu z wodą ani do użytkowania na zewnątrz.
• Użytkować wyłącznie w zakresie temperatury od 0°C do +40°C oraz przy wilgotności względnej do 90%, bez kondensacji.
• Nie należy eksploatować urządzenia w warunkach powodujących skraplanie wilgoci wewnątrz obudowy.
• Urządzenie wyposażone jest w zabezpieczenia: wymienny bezpiecznik zwłoczny 2A/250V oraz bezpiecznik polimerowy PTC 2A/5V. Wymianę bezpiecznika należy wykonywać wyłącznie na element o zgodnych parametrach.
• Podłączenia portów komunikacyjnych i zasilania należy wykonywać wyłącznie zgodnie z przeznaczeniem interfejsów urządzenia oraz dokumentacją producenta.
• W zestawie znajdują się: bramka euLINK, wtyki AC i RS-485 oraz instrukcja obsługi. Przed uruchomieniem należy zapoznać się z instrukcją.
