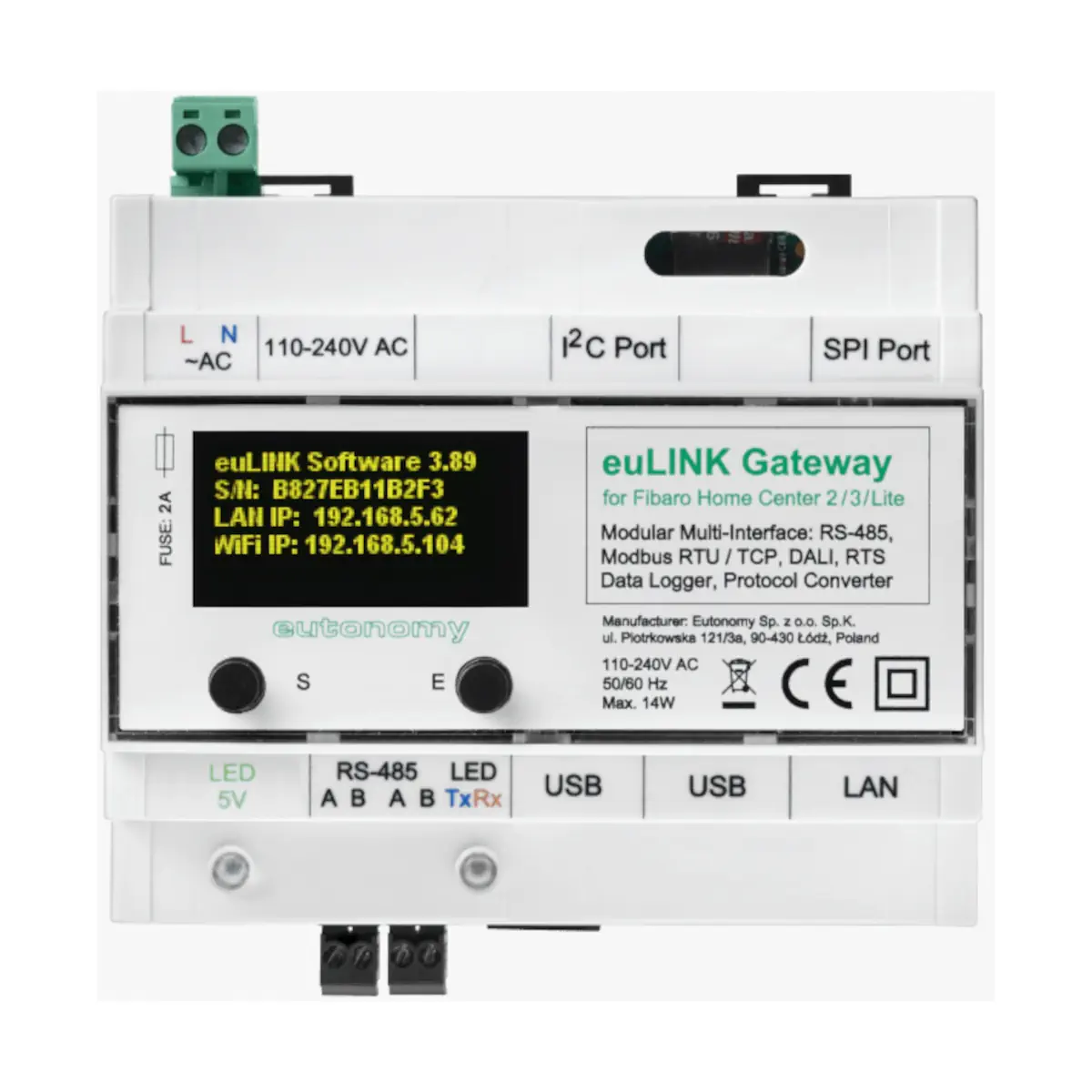

euLINK Lite Gateway sprzętowy interfejs komunikacyjny pomiędzy systemem budynku inteligentnego a urządzeniami infrastruktury

euLINK Lite Gateway to modułowa, wieloportowa bramka komunikacyjna do rozwiązań Smart Home, będąca sprzętowym interfejsem pomiędzy systemem inteligentnego budynku a urządzeniami infrastruktury. Umożliwia integrację m.in. poprzez RS-485, MODBUS RTU/TCP oraz DALI, a także może pracować jako rejestrator danych i konwerter protokołów (w tym TCP/IP ↔ RS-232/RS-485). Wersja Lite oparta jest na platformie Raspberry Pi 3B+ z RAM 1 GB.

Najważniejsze cechy

• Producent: Eutonomy
• Model: euLINK Lite Gateway
• Typ urządzenia: bramka komunikacyjna / konwerter protokołów / rejestrator danych
• Integracje i protokoły: RS-485, MODBUS RTU, MODBUS TCP, DALI
• Współpraca z centralami: FIBARO HC2, HC Lite, HC3, HC3 Lite i Yubii (przez FIBARO REST API)
• Konfiguracja: przez przeglądarkę internetową (np. Chrome, FireFox, Safari)
• Bez programowania: po dobraniu i konfiguracji sterownika bramka wysyła sekwencję poleceń FIBARO API, która automatycznie tworzy urządzenia wirtualne
• Platforma (Lite): Raspberry Pi 3 model B+, BCM2837B0 1.4 GHz, RAM 1 GB
• System operacyjny: Linux Ubuntu
• Pamięć Flash: microSD 16 GB
• Wyświetlacz: wewnętrzny OLED 1.54” + 2 przyciski do podstawowej konfiguracji i diagnostyki

Zastosowanie

euLINK Lite Gateway służy jako wspólny interfejs komunikacyjny pomiędzy automatyką budynkową a urządzeniami infrastruktury (np. klimatyzacją, ogrzewaniem, wentylacją, oświetleniem DALI, roletami Somfy RTS, sprzętem Audio/Video). Może również pełnić funkcję uniwersalnego czytnika i rejestratora danych pobieranych z czujników, liczników oraz mierników różnych wielkości fizycznych.

Komunikacja i obsługiwane interfejsy

RS-485 / RS-232

• RS-485: obsługa transmisji szeregowej do maks. 5 niezależnych magistral.
• RS-232: obsługa transmisji szeregowej do maks. 4 niezależnych portów.
• Wbudowany port RS-485: terminator 120Ω załączany programowo, separacja galwaniczna do 1 kV.
• Konwerter: wbudowany TCP/IP ↔ RS-232/RS-485.

MODBUS

• MODBUS RTU: do maks. 5 segmentów magistrali MODBUS, do 32 urządzeń na segment (łącznie do 160 urządzeń MODBUS RTU).
• Zalecenie dla euLINK Lite: ze względu na wydajność zaleca się podłączać nie więcej niż 2 segmenty MODBUS.
• MODBUS TCP: do maks. 32 urządzeń.

DALI

• Porty DALI: obsługa do 4 portów euLINK DALI.
• Obciążenie na port: każdy port zdolny do obsługi 64 opraw DALI.
• Zalecenie dla euLINK Lite: ze względu na wydajność zaleca się podłączać nie więcej niż 2 porty euLINK DALI.
• Kompatybilność DALI: IEC62386 type II master.

Sieć i łączność bezprzewodowa

• LAN: Ethernet 10/100/1000 Mbit/s.
• WiFi: 802.11b/g/n/ac.
• Bluetooth (Lite): 4.2/BLE.

Funkcje systemowe

• Zegar NTP: synchronizowany z NTP, umożliwiający wydawanie zdefiniowanych poleceń podległym urządzeniom.
• Komunikacja z modułami rozszerzeń: zewnętrzne porty magistral SPI oraz I2C, port 1-Wire.

Dane techniczne (euLINK Lite Gateway)

• Napięcie zasilania: 100–240 V AC, 50–60 Hz
• Pobór mocy: maksymalnie 14 W
• Zabezpieczenia: wymienny bezpiecznik zwłoczny 2 A / 250 V, bezpiecznik polimerowy PTC 2 A / 5 V
• Temperatura pracy: 0°C do +40°C
• Wilgotność względna: ≤90%, bez kondensacji
• Stopień ochrony: IP20
• Wymiary obudowy: 107 × 90 × 58 mm, montaż na szynie DIN TH35, 6 modułów TE
• USB (Lite): 4 × USB 2.0

Port euLINK DALI (moduł)

• Wymiary: 35 × 90 × 58 mm
• Montaż: szyna DIN TH35
• Szerokość: 2 moduły TE

Zawartość opakowania

• Bramka euLINK
• Wtyki AC i RS-485
• Instrukcja obsługi

Podsumowanie

euLINK Lite Gateway to kompaktowa bramka do integracji automatyki budynkowej z urządzeniami infrastruktury, łącząca w jednym urządzeniu obsługę RS-485/RS-232, MODBUS RTU/TCP oraz DALI, z możliwością pracy jako rejestrator danych i konwerter protokołów. Dzięki współpracy z centralami FIBARO przez REST API oraz konfiguracji przez przeglądarkę, stanowi praktyczne rozwiązanie do rozbudowy funkcji Smart Home bez konieczności programowania.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony do zasilania napięciem 100–240 V AC, 50–60 Hz. Przed podłączeniem należy upewnić się, że parametry sieci zasilającej są zgodne z wymaganiami urządzenia.
• Maksymalny pobór mocy urządzenia wynosi 14 W.
• Urządzenie wyposażone jest w zabezpieczenia: wymienny bezpiecznik zwłoczny 2 A / 250 V oraz bezpiecznik polimerowy PTC 2 A / 5 V. W przypadku wymiany należy stosować wyłącznie bezpiecznik o parametrach zgodnych z dokumentacją produktu.
• Produkt przeznaczony jest do montażu na szynie DIN TH35. Montaż należy wykonywać w sposób zapewniający stabilne osadzenie urządzenia.
• Stopień ochrony obudowy IP20. Produkt jest przeznaczony do użytkowania wewnątrz pomieszczeń, w miejscach zabezpieczonych przed dostępem wody, pyłu przewodzącego oraz wpływami atmosferycznymi.
• Urządzenie należy użytkować wyłącznie w temperaturze od 0°C do +40°C.
• Dopuszczalna wilgotność względna podczas pracy wynosi ≤90%, bez kondensacji. Nie używać urządzenia w warunkach powodujących skraplanie pary wodnej.
• Podczas instalacji i eksploatacji należy chronić urządzenie oraz złącza komunikacyjne przed wilgocią i zabrudzeniem.
• Produkt jest urządzeniem komunikacyjnym i powinien być używany zgodnie z przeznaczeniem, tj. jako bramka/interfejs komunikacyjny dla systemów automatyki budynkowej.
• Dla modelu euLINK Lite zaleca się podłączać nie więcej niż 2 segmenty MODBUS.
• Dla modelu euLINK Lite zaleca się podłączać nie więcej niż 2 porty euLINK DALI.
• Produkt zawiera kartę microSD 16 GB jako pamięć Flash. Należy unikać nieprawidłowego odłączania zasilania podczas pracy urządzenia, aby ograniczyć ryzyko utraty danych lub uszkodzenia nośnika.
• Na oznaczeniach produktu widoczne jest oznaczenie CE.

Pliki do pobrania:
euLINK Lite Gateway Karta katalogowa
