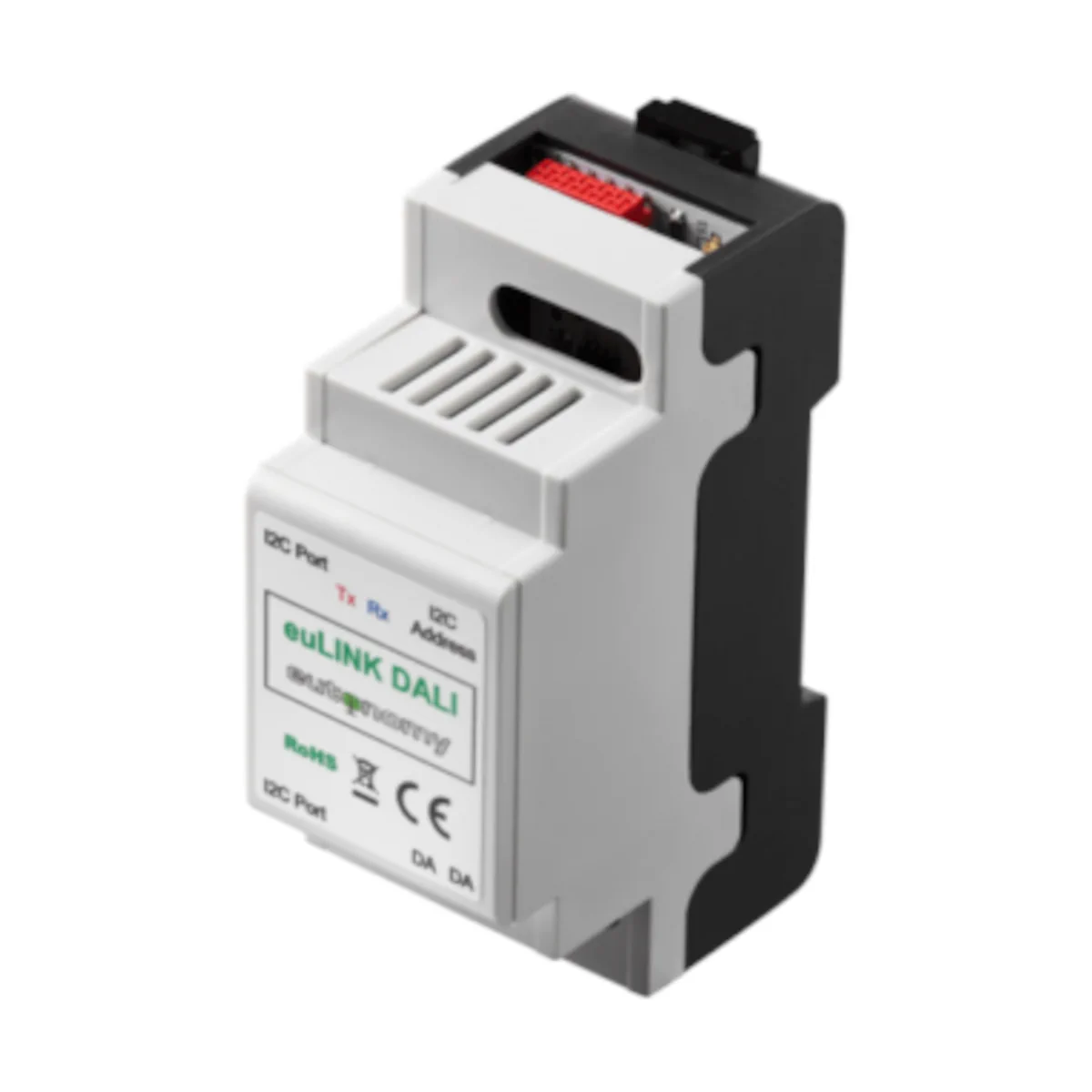

euLINK Moduł DALI

Port euLINK DALI nie działa samodzielnie. Może pracować wyłącznie z euLINK’iem lub euLINK Lite.
Do 1 euLINK’a można podłączyć maksymalnie 4 porty euLINK DALI. Zalecamy podłączanie maksymalnie 2 portów euLINK DALI do 1 urządzenia euLINK Lite. Port euLINK DALI (we współpracy z euLINK’iem) może obsłużyć do 64 opraw oświetlenia DALI. Dlatego euLINK w połączeniu z maksymalnie 4 portami euLINK DALI może sterować 256 oprawami DALI, zaś euLINK Lite połączony z maksymalnie 2 portami euLINK DALI może sterować maksymalnie 128 oprawami DALI.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE oraz deklarowaną zgodność z dyrektywami UE: RED 2014/53/EU oraz RoHS 2011/65/EU.
• Po zakończeniu okresu użytkowania produktu nie należy wyrzucać go razem z odpadami komunalnymi. Produkt należy zutylizować w sposób zgodny z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
• Urządzenie jest przeznaczone wyłącznie do montażu i użytkowania wewnątrz pomieszczeń. Stopień ochrony IP20.
• Montaż, podłączenie oraz wszelkie prace instalacyjne mogą wykonywać wyłącznie osoby posiadające wymagane przepisami kwalifikacje lub uprawnienia do pracy przy instalacjach elektroenergetycznych.
• Przed rozpoczęciem montażu, zmian konfiguracji połączeń lub innych prac instalacyjnych należy bezwzględnie odłączyć napięcie sieci zasilającej za pomocą odpowiedniego odłącznika lub bezpiecznika instalacyjnego.
• Błędne połączenie lub użytkowanie urządzenia może być przyczyną pożaru albo porażenia prądem elektrycznym. Należy ściśle przestrzegać instrukcji producenta.
• Jeżeli istnieje uzasadnione przypuszczenie, że urządzenie jest uszkodzone i nie zapewnia bezpiecznej obsługi, nie wolno podłączać go do instalacji; należy zabezpieczyć je przed niezamierzonym włączeniem.
• Produkt jest modułem peryferyjnym do bramek euLINK / euLINK Lite i wymaga prawidłowego podłączenia zgodnie z dokumentacją producenta. Urządzenie nie zawiera zasilacza magistrali DALI, dlatego wymagane jest zastosowanie zewnętrznego zasilacza magistrali DALI.
• Podłączenie do magistrali DALI należy wykonać zgodnie z wymaganiami dotyczącymi topologii, adresacji oraz parametrów magistrali. Dla magistrali DALI należy zapewnić zasilanie 16 V / 250 mA oraz przestrzegać ograniczeń instalacyjnych wskazanych przez producenta.
• Przed podłączeniem portu do magistrali instalacja oświetleniowa DALI powinna być wcześniej uruchomiona, sprawdzona oraz poprawnie skonfigurowana, w tym zaadresowana i przypisana do grup oraz scen.
• Urządzenie należy montować na szynie DIN TH35, w bezpośrednim sąsiedztwie bramki euLINK, z uwagi na ograniczoną długość taśmy połączeniowej I2C.
• Każdy port DALI podłączony do jednej bramki musi mieć ustawiony unikalny adres I2C. Zmiana ustawienia adresu jest odczytywana po włączeniu zasilania, dlatego konfigurację należy wykonywać przed uruchomieniem urządzenia.
• Nie należy samodzielnie przeprowadzać napraw ani modyfikacji urządzenia. Wszelkie prace serwisowe powinny być wykonywane przez specjalistyczny zakład wskazany przez producenta.
• Urządzenie należy użytkować wyłącznie w warunkach środowiskowych określonych przez producenta: temperatura pracy od 0°C do +40°C, wilgotność względna do 90% bez kondensacji.
• Do podłączenia należy stosować przewody o przekrojach zgodnych z dokumentacją producenta: drut 0,2–1,0 mm² lub linka 0,3–0,6 mm² z tulejką.

Pliki do pobrania:
euLINK DALI Module Instrukcja obsługi
