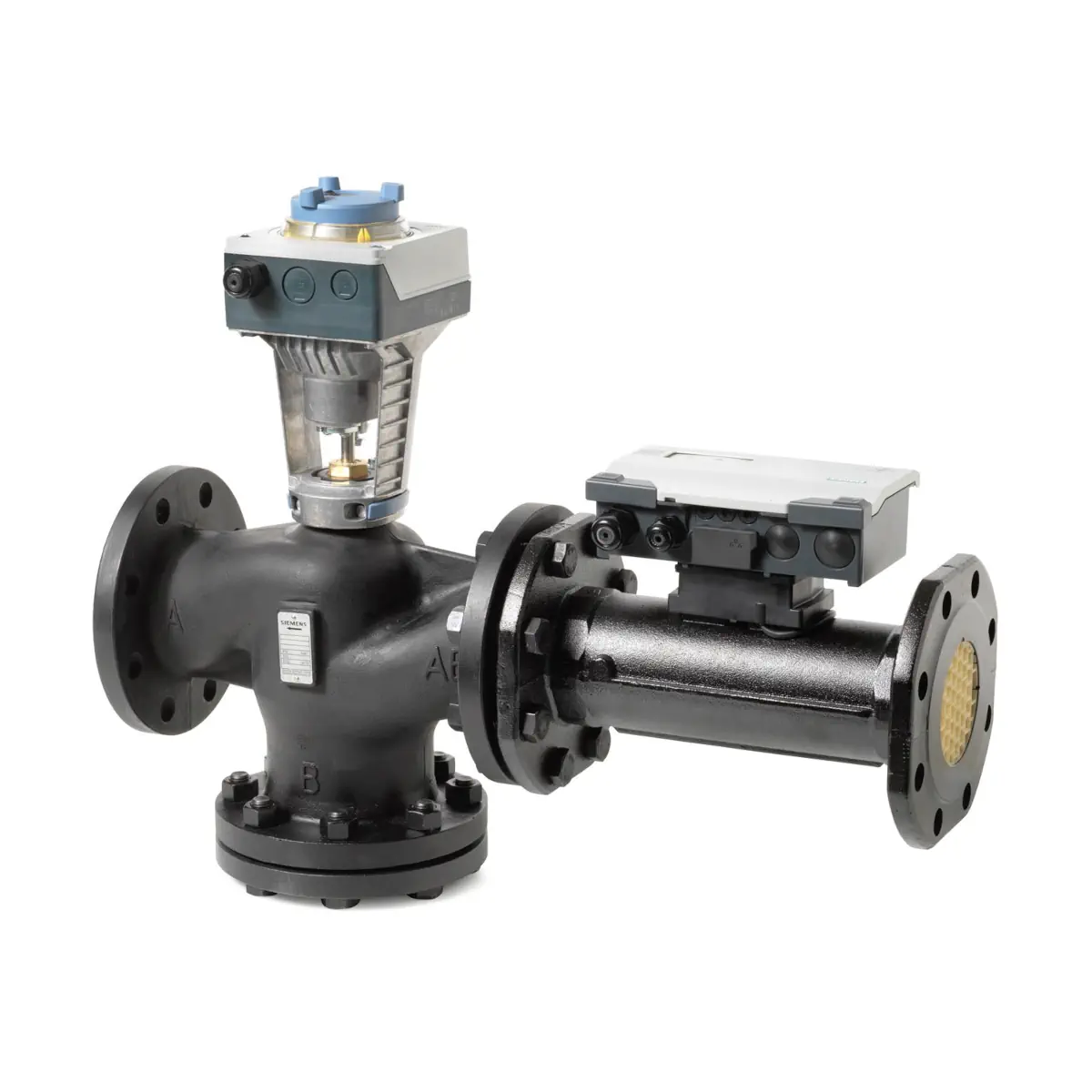

EVF4U20A065 Zawór inteligentny przelotowy kołnierzowy, PN16, DN65, kvs 30 [m3/h]

EVF4U20A065 to inteligentny, 2-drogowy zawór regulacyjny DN65 z serii Siemens Intelligent Valve w wykonaniu kołnierzowym. Urządzenie łączy funkcję elektronicznego zaworu PICV z dynamiczną regulacją przepływu, ultradźwiękowym pomiarem przepływu oraz możliwością pomiaru mocy i energii cieplnej/chłodniczej przy użyciu pary czujników temperatury. Model o nominalnym przepływie 30 m³/h przeznaczony jest do instalacji HVAC średniej mocy, w których wymagane są precyzyjna regulacja, stabilność pracy oraz integracja z systemami automatyki budynkowej.

Zastosowanie

• Instalacje ogrzewania i chłodzenia w budynkach komercyjnych i użyteczności publicznej (DN65).
• Obiegi z wymiennikami ciepła, centralami wentylacyjnymi, nagrzewnicami i chłodnicami wodnymi.
• Układy wymagające dynamicznego równoważenia hydraulicznego przy zmiennym ciśnieniu w instalacji.
• Systemy, w których konieczny jest pomiar przepływu, temperatury oraz zużytej energii cieplnej/chłodniczej.
• Instalacje wodne oraz instalacje z mieszaninami woda–glikol etylenowy w typowych zakresach stężeń dla HVAC.

Najważniejsze cechy

• Inteligentny zawór PICV – zawór regulacyjny i równoważący w jednym urządzeniu, utrzymujący zadany przepływ przy zmiennym ciśnieniu w instalacji.
• Nominalny przepływ V̇₁₀₀ = 30 m³/h przy w pełni otwartym zaworze, z możliwością ograniczenia maksymalnego przepływu przez nastawę.
• Ultradźwiękowy pomiar przepływu – wysoka dokładność oraz powtarzalność pomiaru, brak elementów ruchomych narażonych na zużycie.
• Pomiar energii – dzięki parze czujników temperatury możliwe jest obliczanie mocy chwilowej i energii cieplnej/chłodniczej w obiegu.
• Kołnierzowa konstrukcja DN65 – do instalacji wodnych z przyłączami PN16.
• Szybki napęd – czas pozycjonowania ok. 30 s w całym zakresie pracy zaworu.
• Standardowe sygnały sterujące – DC 0–10 V, 2–10 V lub 4–20 mA, zasilanie AC/DC 24 V.
• Dla cichej i bezawaryjnej pracy zaleca się przestrzeganie ograniczeń różnicy ciśnień oraz zaleceń producenta dotyczących płukania instalacji (przy wysokich Δp nie płukać przy w pełni otwartym zaworze).

Dane techniczne EVF4U20A065

• Typ: EVF4U20A065
• Średnica nominalna: DN65, przyłącza kołnierzowe
• Nominalny przepływ V̇₁₀₀: 30 m³/h
• Minimalny przepływ minV̇_max: 1,5 m³/h
• Wymagany spadek ciśnienia dla V̇₁₀₀: Δp_V100 = 30 kPa
• Spadek ciśnienia przy 50% V̇₁₀₀: Δp_V50 = 7 kPa
• Maksymalna różnica ciśnień na torze regulacyjnym: Δp_max = 600 kPa (przy zachowaniu wymagań producenta co do nastawy przepływu i warunków płukania instalacji)
• Maksymalna różnica ciśnień przy zamknięciu: Δps = 1600 kPa
• Dopuszczalne ciśnienie robocze ps: 1500 kPa (PN16)
• Wartość kvs: 55 m³/h (dla wody 5…30 °C, Δp = 100 kPa)
• Medium: woda instalacyjna oraz woda z dodatkiem glikolu etylenowego (zgodnie z zaleceniami producenta co do stężenia)
• Napięcie zasilania: AC/DC 24 V
• Sygnał sterujący: DC 0–10 V, 2–10 V lub 4–20 mA
• Czas pozycjonowania siłownika: ok. 30 s

Wymagane akcesoria

• Przeciwkołnierze DN65, śruby montażowe i uszczelki – wymagane do włączenia zaworu w instalację (nie są częścią zestawu).
• Tuleje spawalnicze (np. WZT-G12) – wymagane po stronie instalacji do montażu kieszeni czujników temperatury w rurociągu.
• Dodatkowa armatura instalacyjna (zawory odcinające, odpowietrzniki, złączki itp.) – dobierana zgodnie z projektem instalacji.

Zakres dostawy

• Kompletna jednostka Flanged Intelligent Valve EVF4U20A065, obejmująca:
  • kontroler Intelligent Valve,
  • siłownik zaworu,
  • wbudowany ultradźwiękowy czujnik przepływu,
  • 2-drogowy zawór regulacyjny kołnierzowy DN65,
  • zestaw montażowy łączący wszystkie elementy w jedną jednostkę,
  • parę czujników temperatury Pt1000 typu EZU10-10025,
  • kieszenie ochronne EZT-S100 do montażu czujników w rurociągu.
• Urządzenie dostarczane jest bez przeciwkołnierzy, uszczelek, elementów złącznych oraz tulei spawalniczych – należy zamówić je osobno.

Podsumowanie

EVF4U20A065 to kołnierzowy, inteligentny zawór regulacyjny Intelligent Valve DN65, przeznaczony do instalacji HVAC o średnich przepływach, w których istotne są precyzyjna regulacja, dynamiczne równoważenie hydrauliczne oraz pomiar energii. Integracja zaworu PICV, siłownika, przepływomierza ultradźwiękowego, kontrolera oraz czujników temperatury w jednym urządzeniu upraszcza projektowanie i montaż układu oraz umożliwia dokładny nadzór nad parametrami pracy obiegu grzewczego lub chłodniczego. Dzięki obsłudze standardowych sygnałów sterujących, wysokim dopuszczalnym różnicom ciśnień i kołnierzowej konstrukcji DN65, EVF4U20A065 jest odpowiednim wyborem do nowoczesnych, energooszczędnych instalacji w budynkach, w których kluczowe są stabilność, niezawodność oraz możliwość szczegółowego monitoringu i rozliczania energii.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z wymaganiami UE).
• Urządzenie elektryczne niskonapięciowe, zasilanie AC/DC 24 V. Montaż, podłączenie, konfigurację i uruchomienie należy wykonywać wyłącznie przez odpowiednio wykwalifikowany personel, zgodnie z dokumentacją producenta oraz lokalnymi przepisami i zasadami bezpieczeństwa.
• Przed rozpoczęciem montażu, okablowania lub prac serwisowych należy odłączyć zasilanie. Nieprawidłowa instalacja może prowadzić do obrażeń osób oraz uszkodzenia produktu lub instalacji.
• Produkt przeznaczony jest do stosowania wyłącznie zgodnie z przeznaczeniem w instalacjach HVAC. Nie stosować poza przypadkami użycia określonymi w dokumentacji producenta.
• Urządzenie należy chronić przed dostępem osób nieuprawnionych, w szczególności dzieci. Prace mogą wykonywać wyłącznie osoby zdolne do bezpiecznego ich przeprowadzenia.
• Stopień ochrony obudowy IP54 dotyczy prawidłowo zamontowanego i zamkniętego urządzenia. Produkt przeznaczony do montażu wewnątrz budynków, w miejscu osłoniętym od wpływów atmosferycznych.
• Dopuszczalne warunki otoczenia podczas pracy: temperatura od -5 do <55 °C, wilgotność 5...95 % r.h., bez kondensacji. Nie eksploatować poza zakresem warunków określonych przez producenta.
• Dla modelu EVF4U20A065 dopuszczalne medium to woda zimna/gorąca oraz mieszaniny wody z glikolem etylenowym do 50 %. Zakres temperatur medium: dla wody 1...120 °C, dla mieszanin wody z glikolem etylenowym -10...90 °C.
• Przy temperaturze medium poniżej 0 °C wymagane jest zastosowanie elementu grzejnego trzpienia ASZ6.6, aby zapobiec zamarznięciu zaworu. Element grzejny może powodować nagrzewanie części urządzenia – nie izolować siłownika ani trzpienia zaworu, zapewnić swobodną cyrkulację powietrza i przed dotknięciem odczekać do ostygnięcia elementu.
• Przy temperaturze medium powyżej 90 °C sterownik nie może być montowany bezpośrednio na czujniku przepływu; należy go zamontować zdalnie na ścianie przy użyciu przewidzianych akcesoriów producenta.
• Urządzenie należy montować wyłącznie w dopuszczalnych pozycjach montażowych i zgodnie z kierunkiem przepływu oznaczonym na czujniku przepływu oraz korpusie zaworu. Nieprawidłowy kierunek przepływu uniemożliwia prawidłową pracę urządzenia.
• Nie instalować urządzenia w najwyższym punkcie części instalacji, ponieważ w przepływomierzu mogą gromadzić się pęcherze powietrza. Przed czujnikiem przepływu należy zachować prosty odcinek rury o długości co najmniej 5 x DN, aby zapewnić deklarowaną dokładność pomiaru i regulacji.
• Dla optymalnej pracy producent zaleca montaż w przewodzie powrotnym oraz zastosowanie filtra lub strainer-a przed wymiennikiem ciepła, co zwiększa niezawodność i trwałość urządzenia.
• Dla modelu EVF4U20A065 maksymalna dopuszczalna różnica ciśnień na drodze regulacyjnej zaworu wynosi 600 kPa. Przy tej wartości należy bezwzględnie przestrzegać ograniczenia przepływu do V100 także w trybie ręcznym.
• Płukanie instalacji przy różnicy ciśnień 600 kPa i całkowicie otwartym zaworze jest niedopuszczalne. Podczas płukania zawór kulowy musi pozostawać w położeniu 50 % lub mniejszym, albo czujnik przepływu należy zastąpić tuleją dystansową zgodnie z dokumentacją producenta.
• Należy unikać kawitacji. Ciśnienie statyczne za zaworem musi być co najmniej tak wysokie jak różnica ciśnień na zaworze. Kawitacja może powodować hałas oraz uszkodzenie materiału.
• Podłączenia elektryczne i sygnałowe należy wykonywać wyłącznie zgodnie z oznaczeniami zacisków i schematami producenta. Wejścia i wyjścia są chronione przed błędnym okablowaniem AC/DC 24 V, jednak nie zwalnia to z obowiązku prawidłowego montażu.
• Nie otwierać ani nie modyfikować urządzenia w sposób nieprzewidziany przez producenta. Stosowanie niezatwierdzonych produktów lub części innych producentów może wyłączyć odpowiedzialność producenta i pogorszyć bezpieczeństwo pracy instalacji.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy przekazać do odpowiedniego punktu zbiórki i recyklingu sprzętu elektrycznego i elektronicznego zgodnie z lokalnymi i krajowymi przepisami. Przed utylizacją należy usunąć dane osobowe, jeśli dotyczy.
